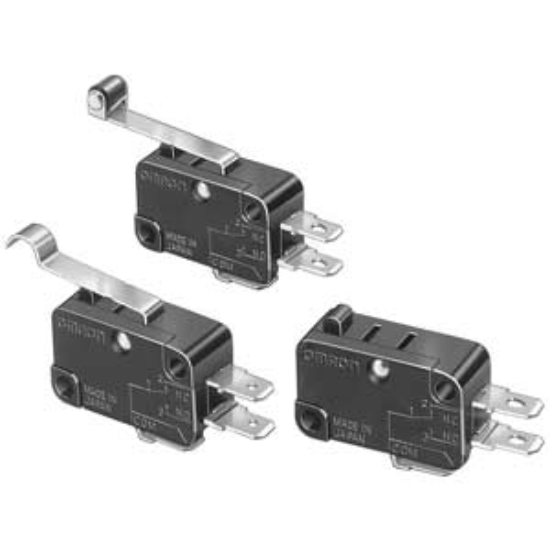

Giới thiệu về Công tắc hành trình Omron V-21-2C5
Công tắc hành trình Omron V-21-2C5 (Limit Switch) là thiết bị cảm biến vị trí cơ học cao cấp, được thiết kế để phát hiện chính xác sự hiện diện hoặc giới hạn di chuyển của các bộ phận máy móc trong hệ thống tự động hóa. Điểm vượt trội nhất của model V-21-2C5 so với các dòng công tắc vi mô thông thường chính là khả năng chịu dòng định mức lên đến 21A.
Khả năng chịu tải lớn này cho phép thiết bị điều khiển trực tiếp các thiết bị công suất vừa và lớn mà không cần thông qua relay trung gian, giúp đơn giản hóa sơ đồ đấu nối tủ điện, tiết kiệm không gian và giảm chi phí vật tư. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang lại giải pháp kiểm soát hành trình bền bỉ và an toàn tuyệt đối.
Điểm nổi bật của Omron V-21-2C5
- Công suất đóng ngắt mạnh mẽ: Định mức 21A giúp loại bỏ hoàn toàn rủi ro cháy tiếp điểm khi gặp tải trở hoặc tải nhẹ, đảm bảo tuổi thọ thiết bị.
- Cơ chế Pittông (Pin Plunger) chính xác: Thiết kế đầu tác động dạng pittông giúp việc cảm biến vị trí trở nên nhạy bén và ổn định hơn trong các chuyển động tịnh tiến.
- Độ bền công nghiệp cao: Thân vỏ được chế tạo từ vật liệu chịu nhiệt, chống va đập tốt, phù hợp với môi trường vận hành khắc nghiệt.
- Lắp đặt linh hoạt: Thiết kế chân cắm nhanh #250 giúp việc thay thế linh kiện diễn ra tức thì, giảm thiểu thời gian dừng máy (downtime).
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | V-21-2C5 |
| Kiểu tác động (Actuator) | Pin Plunger (Pittông) |
| Cấu hình tiếp điểm | SPST-NC (1 tiếp điểm Thường đóng) |
| Dòng định mức (Tải trở) | 21A tại 250VAC |
| Kiểu kết nối (Terminals) | Quick Connect #250 (6.3mm) |
| Hành trình tác động (Pre-travel) | 1.2 mm |
| Nhiệt độ vận hành | -25°C đến 80°C |
| Cấp bảo vệ (IP Rating) | IP40 |
| Tiêu chuẩn chứng nhận | CSA, UL, VDE, RoHS |
| Kích thước (RxCxS) | 39.8mm x 19.1mm x 10.3mm |
Lợi ích khi sử dụng Omron V-21-2C5
- Tối ưu hóa chi phí: Khả năng chịu tải trực tiếp 21A giúp loại bỏ chi phí mua thêm relay trung gian và giảm độ phức tạp của tủ điện.
- Nâng cao an toàn hệ thống: Tiếp điểm NC đảm bảo mạch điện sẽ được ngắt ngay lập tức khi có tác động vượt quá giới hạn cho phép, bảo vệ máy móc khỏi va chạm cơ khí.
- Vận hành ổn định: Độ bền cơ học cao giúp giảm tần suất bảo trì, đảm bảo dây chuyền sản xuất hoạt động liên tục.
- Dễ dàng bảo trì: Thiết kế chân cắm nhanh giúp kỹ thuật viên thay thế linh kiện chỉ trong vài phút mà không cần kỹ năng hàn chuyên dụng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Xác định vị trí lắp đặt: Tính toán điểm dừng hoặc điểm giới hạn hành trình của máy để đặt đầu pittông tại vị trí tiếp xúc chính xác nhất.
- Bước 2: Cố định thiết bị: Sử dụng vít bắt trực tiếp vào bề mặt khung máy, đảm bảo công tắc được lắp chắc chắn, không bị rung lắc khi máy vận hành.
- Bước 3: Đấu nối điện: Sử dụng đầu cos nhanh 6.3mm (#250) để kết nối dây dẫn vào các chân cực. Lưu ý: Vì đây là tiếp điểm NC, mạch điện sẽ hở (ngắt điện) khi pittông bị nhấn xuống.
- Bước 4: Kiểm tra thực tế: Chạy máy ở chế độ thủ công (Manual) với tốc độ thấp để kiểm tra logic ngắt/mở của thiết bị trước khi đưa vào vận hành tự động hoàn toàn.
Sản phẩm thường được sử dụng cùng (isRelatedTo)
Để hệ thống đạt hiệu quả cao nhất, Omron V-21-2C5 nên được kết hợp với:
- Đầu cos nhanh 6.3mm (#250): Giúp kết nối điện bền bỉ, giảm điện trở tiếp xúc.
- Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Để xử lý tín hiệu logic ngắt mạch.
- Relay trung gian: Sử dụng khi cần mở rộng tín hiệu điều khiển cho nhiều thiết bị khác.
- Giá đỡ gắn công tắc (Mounting Bracket): Hỗ trợ việc điều chỉnh góc và vị trí lắp đặt linh hoạt.
Ứng dụng thực tế (Application)
- Máy CNC & Máy công cụ: Làm cảm biến giới hạn hành trình (Home/Limit sensor) cho các trục di chuyển.
- Hệ thống băng tải: Kiểm soát vị trí hàng hóa hoặc dừng băng tải tại các điểm chuyển tiếp.
- Thiết bị nâng hạ & Thang máy: Xác định vị trí dừng tầng hoặc làm cảm biến an toàn chống quá hành trình.
- Máy đóng gói tự động: Điều khiển các cơ cấu gạt, đẩy hàng hóa trong dây chuyền.
Câu hỏi thường gặp (FAQ)
1. Công tắc V-21-2C5 là tiếp điểm Thường Đóng (NC) hay Thường Mở (NO)?
Trả lời: Đây là loại tiếp điểm SPST-NC (Thường đóng). Nghĩa là khi không có tác động, mạch điện luôn đóng; khi pittông bị nhấn, mạch sẽ mở ra để ngắt điện.
2. Tôi có thể dùng sản phẩm này cho tải điện áp DC không?
Trả lời: Có thể, nhưng dòng chịu tải DC sẽ thấp hơn nhiều so với AC. Bạn nên kiểm tra kỹ datasheet hoặc liên hệ AUT VN để được tư vấn thông số an toàn cho tải DC cụ thể.
3. Chỉ số IP40 có nghĩa là gì?
Trả lời: IP40 có nghĩa là thiết bị chống được các vật thể rắn có kích thước >1mm nhưng không có khả năng chống nước. Bạn nên lắp thêm hộp bảo vệ nếu môi trường có độ ẩm cao hoặc có tia nước.
4. Tại sao tôi nên chọn dòng 21A thay vì các dòng 16A thông thường?
Trả lời: Dòng 21A cho phép bạn điều khiển các tải lớn hơn trực tiếp mà không cần qua relay trung gian, giúp tiết kiệm chi phí và không gian tủ điện.
5. Làm sao để phân biệt hàng Omron chính hãng tại AUT VN?
Trả lời: Hàng chính hãng có logo Omron sắc nét, vỏ nhựa hoàn thiện cao và được AUT VN cung cấp đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu.
6. Kích thước chân cắm #250 là bao nhiêu?
Trả lời: Chân cắm #250 tương đương với kích thước rộng 6.3mm, đây là chuẩn kết nối phổ biến nhất trong công nghiệp.
7. Đầu tác động Pittông có bền không?
Trả lời: Rất bền. Cơ chế Pin Plunger của Omron được thiết kế để chịu được hàng triệu lần tác động cơ học liên tục.
8. Sản phẩm có đi kèm vít lắp đặt không?
Trả lời: Thông thường sản phẩm không kèm vít. Quý khách vui lòng sử dụng vít phù hợp với độ dày của giá đỡ hoặc khung máy.
9. Tôi có thể thay thế model khác cho V-21-2C5 không?
Trả lời: Bạn có thể thay thế bằng các model cùng dòng V của Omron nhưng cần chú ý đúng cấu hình tiếp điểm (NC/NO) và kiểu đầu tác động.
10. Chính sách bảo hành tại AUT VN như thế nào?
Trả lời: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn nhà sản xuất Omron. AUT VN hỗ trợ kỹ thuật và đổi trả linh hoạt nếu có lỗi từ nhà sản xuất.
Nguồn tham khảo: Omron Global Official Website
