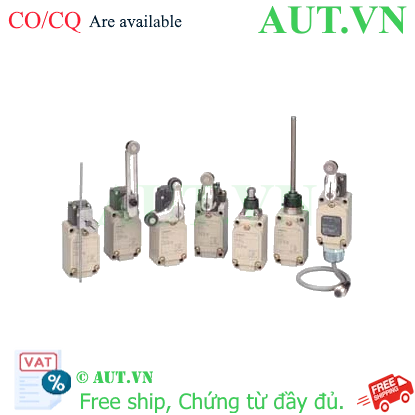

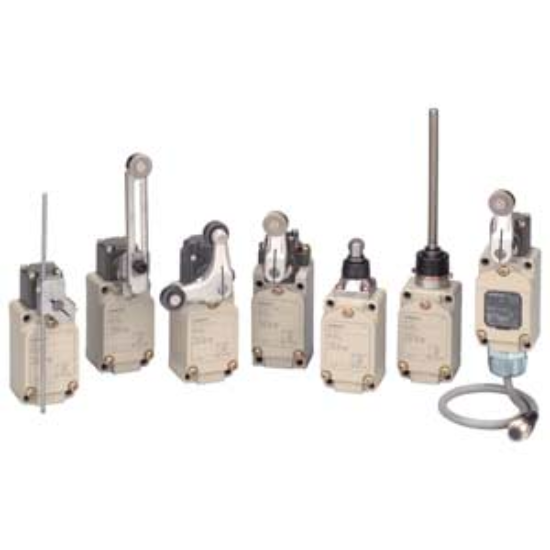

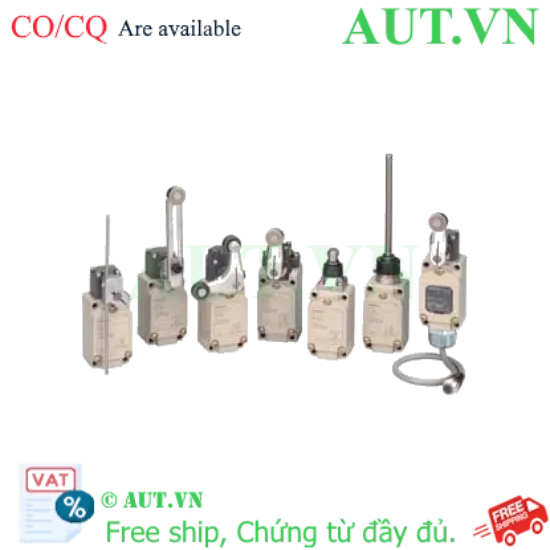

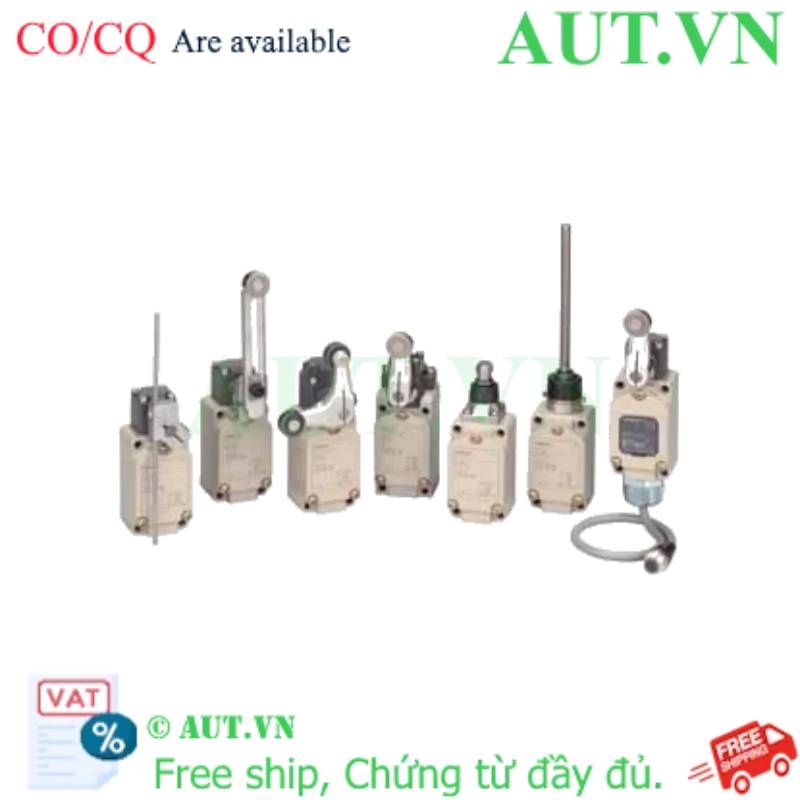

Công tắc hành trình Omron WL01D2 - Vỏ Nhôm Đúc, Chống Nước IP67, Tiếp Điểm DPST

Model: Omron WL01D2
Kiểu tác động: Roller plunger (Đầu con lăn)
Cấu hình tiếp điểm: DPST (1NO + 1NC)
Chuẩn bảo vệ: IP67 (Chống bụi, chống nước tuyệt đối)
Chất liệu: Vỏ nhôm đúc Diecast aluminum siêu bền
Lực tác động: 26.67N

nhà chế tạo: Omron

SKU: WL01D2

Tải xuống mẫu

Giá cũ: 1.628.250 ₫

Giá bán: 1.302.600 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron WL01D2

Công tắc hành trình Omron WL01D2 là thiết bị cảm biến vị trí cao cấp thuộc dòng WL Series nổi tiếng của Omron. Với thiết kế cơ khí chính xác, sản phẩm được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp để phát hiện sự hiện diện của vật thể hoặc giới hạn hành trình của máy móc. Được chế tạo từ vật liệu nhôm đúc bền bỉ, WL01D2 đảm bảo hoạt động ổn định ngay cả trong những môi trường khắc nghiệt nhất.

Điểm nổi bật của Omron WL01D2

Độ bền vượt trội: Thân vỏ bằng nhôm đúc (Diecast aluminum) giúp chịu va đập mạnh và chống ăn mòn.
Khả năng bảo vệ IP67: Chống bụi hoàn toàn và chịu được việc ngâm trong nước, lý tưởng cho môi trường sản xuất ẩm ướt hoặc nhiều bụi bẩn.
Tiếp điểm linh hoạt: Cấu hình DPST (1NO + 1NC) cho phép điều khiển đồng thời hai mạch độc lập, tăng cường tính an toàn cho hệ thống.
Vận hành chính xác: Cơ chế Roller plunger (con lăn) giảm ma sát, tăng tuổi thọ tiếp điểm và đảm bảo độ nhạy cao.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	WL01D2
Kiểu tác động	Roller plunger (Đầu con lăn)
Cấu hình tiếp điểm	DPST (1NO + 1NC)
Lực tác động tối đa	26.67N
Phương pháp kết nối	Bắt vít (Screw terminal)
Cách lắp đặt	Lắp bề mặt (Surface mount)
Vật liệu thân vỏ	Nhôm đúc (Diecast aluminum)
Cấp độ bảo vệ	IP67
Nhiệt độ hoạt động	-10 đến 80°C
Kích thước tổng thể	40mm x 109.5mm x 42mm
Tiêu chuẩn chứng nhận	CCC, CSA, UL, CE, TÜV

Lợi ích khi sử dụng Omron WL01D2

Giảm thiểu thời gian dừng máy: Nhờ độ bền cơ khí cao, thiết bị ít khi hỏng hóc, giúp dây chuyền sản xuất vận hành liên tục.
Đảm bảo an toàn tuyệt đối: Khả năng ngắt mạch chính xác giúp ngăn chặn các sự cố va chạm cơ khí trong máy móc.
Tiết kiệm chi phí bảo trì: Vỏ nhôm đúc chống ăn mòn giúp kéo dài tuổi thọ sản phẩm trong môi trường công nghiệp nặng.
Dễ dàng triển khai: Thiết kế chuẩn hóa giúp việc lắp đặt và thay thế diễn ra nhanh chóng.

Hướng dẫn sử dụng và lắp đặt (How-to)

Bước 1: Xác định vị trí lắp đặt: Chọn vị trí mà vật thể cần phát hiện sẽ tác động trực tiếp vào đầu con lăn của công tắc.
Bước 2: Cố định thiết bị: Sử dụng vít cố định thân công tắc lên bề mặt máy hoặc khung giá đỡ.
Bước 3: Đấu nối dây: Mở nắp bảo vệ, kết nối dây dẫn vào các cực vít theo sơ đồ DPST (1NO - thường mở, 1NC - thường đóng).
Bước 4: Điều chỉnh hành trình: Điều chỉnh vị trí của vật tác động sao cho khi chạm vào, con lăn dịch chuyển ít nhất 1.7mm để kích hoạt tiếp điểm.
Bước 5: Kiểm tra: Vận hành thử máy ở tốc độ thấp để đảm bảo công tắc đóng/ngắt đúng thời điểm yêu cầu.

Sản phẩm sử dụng chung (isRelatedTo)

Bộ điều khiển PLC Omron: Để tiếp nhận tín hiệu từ công tắc hành trình.
Relay trung gian: Để khuếch đại tín hiệu điều khiển.
Đầu nối dây điện, ống luồn cáp G1/2: Đảm bảo độ kín khít cho hệ thống điện.
Các dòng Limit Switch khác của Omron: WL, HL series cho các ứng dụng khác nhau.

Ứng dụng thực tế (Application)

Hệ thống băng tải: Phát hiện sản phẩm đến cuối băng chuyền để dừng hoặc chuyển hướng.
Máy CNC và cánh tay Robot: Xác định điểm Home (điểm gốc) hoặc giới hạn hành trình trục X, Y, Z.
Máy đóng gói: Kiểm tra vị trí của khay chứa hoặc nắp hộp trước khi đóng seal.
Cửa tự động công nghiệp: Nhận biết trạng thái đóng/mở hoàn toàn của cửa.

Câu hỏi thường gặp (FAQ)

1. Omron WL01D2 có chịu được nước không?
Có, với chuẩn IP67, sản phẩm hoàn toàn chống bụi và có thể chịu được việc ngâm trong nước ở độ sâu ngắn, rất phù hợp cho môi trường rửa máy bằng nước.

2. Ý nghĩa của tiếp điểm DPST (1NO+1NC) là gì?
Đây là loại công tắc 2 cực, bao gồm 1 tiếp điểm Thường Mở (NO) và 1 tiếp điểm Thường Đóng (NC). Bạn có thể dùng một cực để báo tín hiệu về PLC và cực còn lại để ngắt nguồn khẩn cấp.

3. Sản phẩm này có dễ lắp đặt không?
Rất dễ. WL01D2 được thiết kế lắp bề mặt với các lỗ bắt vít tiêu chuẩn, giúp kỹ thuật viên lắp đặt nhanh chóng.

4. Tại sao nên chọn vỏ nhôm đúc thay vì vỏ nhựa?
Vỏ nhôm đúc chịu được va đập cơ học mạnh hơn, tản nhiệt tốt hơn và không bị giòn gãy theo thời gian như nhựa trong môi trường công nghiệp.

5. Lực tác động 26.67N là lớn hay nhỏ?
Đây là mức lực trung bình, đủ để tránh việc tự kích hoạt do rung động nhưng vẫn đủ nhạy để vật thể tác động nhẹ là có thể hoạt động.

6. WL01D2 có chính hãng không và có giấy tờ gì đi kèm?
Tại AUT VN, chúng tôi cam kết hàng chính hãng 100%, cung cấp đầy đủ CO/CQ và hóa đơn VAT cho khách hàng.

7. Tuổi thọ của công tắc hành trình Omron thường là bao lâu?
Tuổi thọ phụ thuộc vào tần suất tác động, nhưng dòng WL của Omron nổi tiếng với hàng triệu lần đóng ngắt trước khi cần bảo trì.

8. Tôi có thể dùng WL01D2 cho điện áp 220V không?
Bạn cần kiểm tra thông số dòng điện/điện áp định mức trên thân sản phẩm. Thông thường, nên sử dụng qua relay trung gian nếu điều khiển tải lớn để bảo vệ tiếp điểm.

9. Đầu con lăn (Roller plunger) có ưu điểm gì?
Nó giúp giảm ma sát khi vật thể trượt qua, ngăn chặn việc mài mòn cơ khí và giúp chuyển động mượt mà hơn.

10. AUT VN có bảo hành sản phẩm này không?
Có, sản phẩm được bảo hành theo chính sách chính hãng của Omron.

Nguồn tham khảo: Omron Industrial Automation
