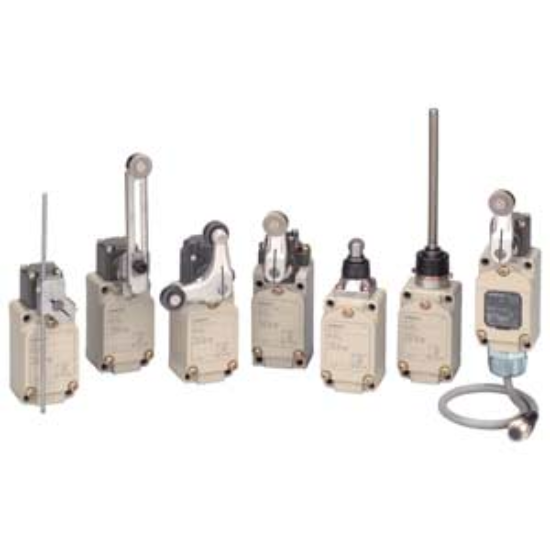

Công tắc hành trình Omron WLCA12-2NTH-N | Cần gạt điều chỉnh, Chống nước IP67, Chịu nhiệt 120°C

Model: WLCA12-2NTH-N chính hãng Omron.
Kiểu tác động: Cần gạt con lăn điều chỉnh linh hoạt (Adjustable roller lever).
Cấu hình tiếp điểm: DPST (1NO + 1NC) đảm bảo an toàn và chính xác.
Độ bền vượt trội: Thân vỏ hợp kim nhôm đúc, tiêu chuẩn chống bụi/nước IP67.
Khả năng chịu nhiệt: Hoạt động ổn định lên đến 120°C, lý tưởng cho môi trường khắc nghiệt.

nhà chế tạo: Omron

SKU: WLCA12-2NTH-N

Tải xuống mẫu

2.529.850 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron WLCA12-2NTH-N

Công tắc hành trình Omron WLCA12-2NTH-N là giải pháp cảm biến vị trí cao cấp, được thiết kế chuyên biệt để kiểm soát giới hạn di chuyển hoặc phát hiện sự hiện diện của các chi tiết máy trong dây chuyền sản xuất công nghiệp. Với đặc điểm nổi bật là cần gạt con lăn có thể điều chỉnh, sản phẩm cho phép kỹ thuật viên tinh chỉnh điểm tác động một cách chính xác tuyệt đối, giúp tối ưu hóa quy trình vận hành và đảm bảo an toàn cho hệ thống máy móc.

Điểm nổi bật của WLCA12-2NTH-N

Thiết kế tùy biến linh hoạt: Cần gạt Roller Lever cho phép thay đổi độ dài và góc độ, tương thích với nhiều cơ cấu cơ khí phức tạp.
Vật liệu siêu bền: Thân vỏ được chế tạo từ nhôm đúc (Diecast aluminum), có khả năng chống va đập mạnh và chống ăn mòn trong môi trường công nghiệp.
Tiêu chuẩn bảo vệ IP67: Khả năng kháng bụi hoàn toàn và chống thấm nước tuyệt đối, cho phép thiết bị hoạt động bền bỉ trong môi trường ẩm ướt hoặc nhiều dầu mỡ.
Độ tin cậy cao với tiếp điểm DPST: Sự kết hợp giữa 1NO và 1NC giúp giám sát song song, vừa kích hoạt tín hiệu vừa ngắt an toàn, giảm thiểu rủi ro sự cố.
Chịu nhiệt độ cao: Khả năng vận hành lên đến 120°C, một ưu thế lớn so với các dòng công tắc hành trình thông thường.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	WLCA12-2NTH-N
Hãng sản xuất	Omron
Kiểu tác động	Adjustable roller lever (Cần gạt con lăn điều chỉnh)
Cấu hình tiếp điểm	DPST (1NO + 1NC)
Lực tác động tối đa	9.61N
Phương pháp kết nối	Đầu nối bắt vít (Screw terminals)
Vật liệu thân vỏ	Nhôm đúc (Diecast aluminum)
Cấp bảo vệ	IP67 (Chống bụi, chống nước)
Nhiệt độ hoạt động	-5...120°C
Chiều dài cần gạt	25...89mm
Tiêu chuẩn chứng nhận	CCC, CSA, UL, CE, TÜV

Lợi ích khi sử dụng sản phẩm

Tối ưu hóa hiệu suất: Giảm thiểu thời gian dừng máy (downtime) nhờ độ bền cơ học cực cao và khả năng chịu nhiệt tốt.
Lắp đặt nhanh chóng: Thiết kế tối giản, dễ dàng tích hợp vào các hệ thống tự động hóa hiện có mà không cần thay đổi kết cấu lớn.
Vận hành an toàn: Hệ thống tiếp điểm kép giúp tạo mạch Interlock, ngăn chặn các hành vi vận hành sai lệch, bảo vệ thiết bị và con người.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định chính xác điểm giới hạn hành trình của bộ phận chuyển động trên máy.
Bước 2: Gắn cố định thân công tắc WLCA12-2NTH-N lên giá đỡ bằng vít chuyên dụng, đảm bảo không bị rung lắc.
Bước 3: Nới lỏng vít trục xoay, điều chỉnh chiều dài và góc độ của cần gạt con lăn để vật thể tác động đúng tâm con lăn.
Bước 4: Tiến hành đấu nối dây dẫn vào các cực vít: sử dụng tiếp điểm NO cho tín hiệu kích và NC cho tín hiệu ngắt khẩn cấp.
Bước 5: Chạy thử máy ở chế độ Manual (tốc độ thấp) để kiểm tra điểm tác động, sau đó siết chặt tất cả các vít cố định.

Sản phẩm sử dụng chung (isRelatedTo)

Bộ điều khiển PLC: Tích hợp với các dòng PLC Siemens, Mitsubishi, Omron để xử lý logic điều khiển.
Rơ le trung gian: Sử dụng để cách ly và khuếch đại tín hiệu từ công tắc hành trình trước khi đưa vào PLC.
Ống luồn dây điện G1/2: Bảo vệ dây tín hiệu khỏi tác động cơ học và môi trường xung quanh.

Ứng dụng thực tế (Application)

Công nghiệp gia công chính xác: Xác định điểm Home hoặc giới hạn an toàn cho trục X, Y, Z trên máy CNC, máy phay.
Hệ thống Logisitics: Phát hiện sản phẩm trên băng tải để điều hướng phân loại hoặc dừng đóng gói.
Robot công nghiệp: Kiểm soát phạm vi hoạt động của cánh tay robot, ngăn chặn va chạm với khung máy.
Hệ thống cửa tự động: Cảm biến xác nhận trạng thái đóng/mở hoàn toàn của cửa hoặc thang máy.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa tiếp điểm NO và NC trong WLCA12-2NTH-N là gì?
NO (Normally Open) là tiếp điểm thường mở, chỉ đóng khi có lực tác động. NC (Normally Closed) là tiếp điểm thường đóng, sẽ mở ra khi bị tác động. Sự kết hợp này cho phép bạn thiết kế cả mạch kích hoạt và mạch an toàn ngắt điện trên cùng một thiết bị.

2. Chỉ số IP67 thực tế bảo vệ sản phẩm như thế nào?
IP67 có nghĩa là sản phẩm chống bụi tuyệt đối và có thể chịu được việc ngâm trong nước ở độ sâu 1 mét trong 30 phút. Điều này cực kỳ quan trọng cho các máy móc thường xuyên được xịt rửa hoặc làm việc trong môi trường ẩm ướt.

3. Tôi có thể điều chỉnh tầm với của cần gạt bao nhiêu?
Cần gạt của model này có thể điều chỉnh linh hoạt trong khoảng từ 25mm đến 89mm, giúp bạn dễ dàng thích ứng với nhiều kích thước vật thể khác nhau.

4. Sản phẩm có chịu được nhiệt độ cao hơn 100°C không?
Có, WLCA12-2NTH-N được thiết kế đặc biệt để hoạt động ổn định trong dải nhiệt độ lên đến 120°C, phù hợp cho các khu vực gần lò nhiệt hoặc động cơ tỏa nhiệt lớn.

5. Tại sao nên chọn thân nhôm đúc thay vì thân nhựa?
Thân nhôm đúc mang lại khả năng chịu va đập cơ học cực mạnh, không bị biến dạng hay giòn gãy theo thời gian, đồng thời tản nhiệt tốt hơn, kéo dài tuổi thọ sản phẩm.

6. Làm sao để biết sản phẩm mua tại AUT VN là chính hãng?
Sản phẩm tại AUT VN cam kết chính hãng Omron, có đầy đủ giấy chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ), tem nhãn rõ ràng và bảo hành theo tiêu chuẩn hãng.

7. Lực tác động 9.61N có gây ảnh hưởng đến vật thể bị tác động không?
Đây là mức lực trung bình, đủ nhạy để phản hồi chính xác nhưng đủ mạnh để tránh những kích hoạt nhầm do rung động nhẹ của máy.

8. Tôi có thể dùng công tắc này cho điện áp 220V AC không?
Có, tuy nhiên để đảm bảo an toàn và tăng tuổi thọ tiếp điểm, chúng tôi khuyến khích bạn sử dụng qua một rơ le trung gian hoặc chuyển đổi sang điện áp 24V DC cho PLC.

9. Thời gian giao hàng và bảo hành tại AUT VN như thế nào?
AUT VN hỗ trợ giao hàng nhanh toàn quốc. Sản phẩm được bảo hành chính hãng Omron, hỗ trợ kỹ thuật 24/7 trong suốt quá trình lắp đặt.

10. Nếu tôi không điều chỉnh được cần gạt, tôi nên làm gì?
Hãy kiểm tra xem vít khóa tại trục xoay đã được nới lỏng chưa. Nếu vẫn gặp khó khăn, hãy liên hệ với đội ngũ kỹ thuật của AUT VN qua Zalo 0968.053.025 để được hướng dẫn chi tiết.
