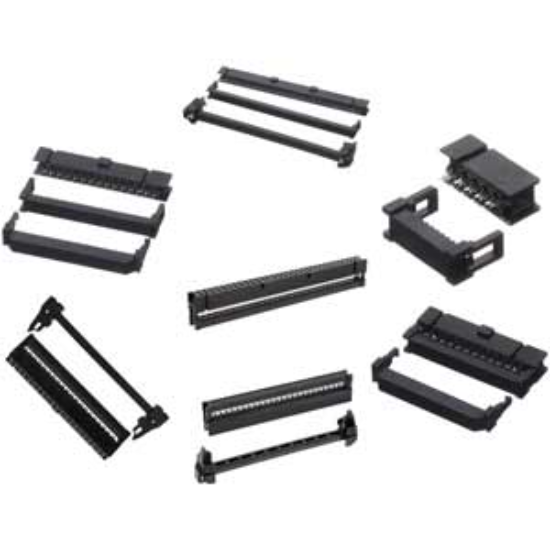

Giới thiệu về Đầu Nối Bo Mạch Omron XG4M-4030
Omron XG4M-4030 là giải pháp kết nối dây-bo mạch (Board-to-wire connector) tiêu chuẩn công nghiệp cao cấp, được thiết kế để đảm bảo sự ổn định tuyệt đối cho các hệ thống truyền dẫn tín hiệu phức tạp. Với cấu tạo 40 chân chính xác và khả năng chịu tải bền bỉ, sản phẩm này là lựa chọn hàng đầu cho các kỹ sư thiết kế PCB và chuyên gia bảo trì hệ thống tự động hóa. Hiện nay, AUT VN tự hào là đơn vị cung cấp chính hãng sản phẩm này, cam kết đầy đủ chứng chỉ chất lượng CO/CQ cho mọi dự án khắt khe nhất.
Điểm nổi bật của Omron XG4M-4030
- Độ chính xác cơ khí tuyệt đối: Với khoảng cách chân 2.54mm (chuẩn toàn cầu), XG4M-4030 dễ dàng tích hợp vào hầu hết các loại bo mạch hiện nay mà không cần tùy chỉnh, giảm thiểu rủi ro sai sót trong lắp ráp.
- Truyền dẫn tín hiệu tin cậy: Hỗ trợ dòng điện 1A và điện áp 250VAC, loại bỏ hoàn toàn hiện tượng suy hao hoặc nhiễu tín hiệu, đảm bảo hệ thống điều khiển vận hành mượt mà.
- Vật liệu chịu nhiệt siêu bền: Khả năng thích nghi cực tốt với môi trường công nghiệp khắc nghiệt (từ -55°C đến 105°C), chống oxy hóa, chống ăn mòn, kéo dài tuổi thọ thiết bị.
- Lắp đặt siêu tốc với Push-in: Công nghệ kết nối "Đẩy" (Push-in) tiên tiến giúp loại bỏ các công đoạn bấm cốt phức tạp, rút ngắn thời gian thi công và giảm thiểu sai sót do con người.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết giá trị |
| Model | XG4M-4030 |
| Số cực (Số chân) | 40 cực (Single Row - Hàng đơn) |
| Khoảng cách chân (Pitch) | 2.54mm |
| Dòng điện định mức | 1A |
| Điện áp định mức | 250VAC |
| Cỡ dây tương thích | #28AWG |
| Kiểu lắp đặt | Xuyên lỗ (Through-hole) / Kết nối Đẩy (Push) |
| Điện trở tiếp xúc | Tối đa 20mOhm |
| Điện trở cách điện | Tối thiểu 1000MΩ |
| Nhiệt độ hoạt động | -55°C đến 105°C |
| Kích thước vật lý | 55.4mm x 16.1mm x 6.1mm |
Lợi ích vượt trội khi sử dụng Omron XG4M-4030
- Tối ưu hóa thời gian vận hành (Reduce Downtime): Độ tiếp xúc cơ khí hoàn hảo loại bỏ hoàn toàn các sự cố chập chờn, mất tín hiệu thường gặp ở các đầu nối kém chất lượng, giúp nhà máy vận hành liên tục.
- Chuẩn hóa quy trình sản xuất: Thiết kế chuẩn 2.54mm giúp việc lắp ráp hàng loạt trên dây chuyền PCB trở nên nhanh chóng, đồng bộ và chuyên nghiệp.
- Tiết kiệm chi phí dài hạn: Nhờ vật liệu chịu nhiệt và chống oxy hóa cao, bạn sẽ giảm thiểu đáng kể tần suất thay thế linh kiện và chi phí bảo trì định kỳ.
Hướng dẫn lắp đặt chuẩn kỹ thuật (How-to)
- Bước 1: Kiểm tra tương thích PCB - Xác nhận các lỗ khoan trên bo mạch khớp chính xác với pitch 2.54mm và đủ 40 vị trí chân cho XG4M-4030.
- Bước 2: Cố định linh kiện - Cắm đầu nối xuyên qua các lỗ trên bo mạch, đảm bảo đầu nối vuông góc tuyệt đối với bề mặt PCB để tránh cong vênh.
- Bước 3: Hàn cố định (Soldering) - Sử dụng mỏ hàn nhiệt độ chuẩn cho linh kiện điện tử. Lưu ý thao tác nhanh, không để nhiệt tác động quá lâu làm biến dạng vỏ nhựa.
- Bước 4: Kết nối dây dẫn - Sử dụng dây chuẩn #28AWG, tuốt vỏ vừa đủ và đẩy nhẹ nhàng đầu dây vào ngàm cho đến khi cảm nhận khớp nối đã cố định chắc chắn.
- Bước 5: Kiểm tra thông mạch - Sử dụng đồng hồ đo vạn năng (VOM) để đo thông mạch từng chân, đảm bảo không có hiện tượng ngắn mạch giữa các cực.
Sản phẩm thường sử dụng cùng (isRelatedTo)
- Dây dẫn #28AWG: Loại dây dẫn chuyên dụng giúp đạt hiệu suất truyền dẫn tín hiệu tối ưu.
- Kìm bấm cốt Omron: Hỗ trợ chuẩn hóa đầu dây trước khi kết nối, tăng độ bền cơ học.
- PLC Omron & Module I/O: Tích hợp trực tiếp vào các hệ thống điều khiển tự động hóa của Omron để tạo hệ sinh thái đồng bộ.
- Bo mạch PCB chuẩn 2.54mm: Các loại board điều khiển công nghiệp phổ biến.
Ứng dụng thực tế của sản phẩm (Application)
Đầu nối Omron XG4M-4030 là linh kiện cốt lõi trong các hệ thống:
- Tự động hóa nhà máy: Kết nối module tín hiệu I/O cho PLC, điều khiển cánh tay robot công nghiệp.
- Thiết bị đo lường chính xác: Lắp đặt trong các máy đo, cảm biến công nghiệp yêu cầu mật độ chân kết nối cao và độ ổn định tuyệt đối.
- Hệ thống máy CNC: Sử dụng trong bảng điều khiển trung tâm, kết nối các trục servo và cảm biến hành trình.
- Điện tử công suất: Kết nối nguồn cấp thấp và tín hiệu điều khiển trên các bo mạch điều khiển nguồn cao cấp.
Câu hỏi thường gặp (FAQ)
1. Omron XG4M-4030 là đầu nối đực hay cái?
Đây là đầu nối cái (Female/Socket), được thiết kế để tiếp nhận các đầu dây dẫn hoặc pin đực một cách chắc chắn.
2. Tôi có thể sử dụng dây lớn hơn #28AWG không?
Sản phẩm được tối ưu hóa cho dây #28AWG. Việc dùng dây lớn hơn sẽ gây khó khăn khi đẩy vào ngàm và có thể không đảm bảo độ chặt, dẫn đến lỏng lẻo tín hiệu.
3. Khoảng cách chân 2.54mm có phổ biến không?
Có, đây là Standard Pitch (khoảng cách tiêu chuẩn) phổ biến nhất cho hầu hết các loại bo mạch điện tử và linh kiện công nghiệp trên toàn thế giới.
4. Sản phẩm có chịu được rung lắc mạnh trong môi trường máy móc không?
Hoàn toàn có. Cơ chế kết nối đẩy kết hợp với việc hàn xuyên lỗ (through-hole) giúp XG4M-4030 chống rung động cực tốt.
5. Làm sao để tôi biết sản phẩm mua tại AUT VN là chính hãng?
Khi mua tại AUT VN, quý khách sẽ nhận được đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cùng tem nhãn chính hãng từ Omron.
6. Nhiệt độ hoạt động tối đa là bao nhiêu?
Sản phẩm hoạt động ổn định trong dải nhiệt từ -55°C đến 105°C, phù hợp cho cả môi trường băng giá lẫn khu vực gần nguồn nhiệt trong tủ điện.
7. AUT VN có hỗ trợ bán lẻ số lượng ít cho dự án mẫu không?
Có, chúng tôi hỗ trợ cung cấp theo nhu cầu thực tế của khách hàng. Vui lòng liên hệ Zalo 0968.053.025 để được hỗ trợ nhanh nhất.
8. Điện trở tiếp xúc 20mOhm có ý nghĩa gì trong vận hành?
Đây là mức điện trở cực thấp, giúp dòng điện đi qua không bị tổn hao, không gây phát nhiệt tại điểm tiếp xúc, bảo vệ bo mạch khỏi quá nhiệt.
9. XG4M-4030 có hỗ trợ lắp đặt bằng máy (Pick and Place) không?
Có, thiết kế của sản phẩm tương thích với cả quy trình lắp đặt thủ công và các dây chuyền hàn tự động công nghiệp.
10. Chính sách bảo hành tại AUT VN cho linh kiện Omron như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron. Ngoài ra, AUT VN hỗ trợ tư vấn kỹ thuật miễn phí trọn đời trong quá trình sử dụng.
