Tại sao nên chọn cầu đấu 2 tầng thay vì 1 tầng?

Cầu đấu 2 tầng giúp tiết kiệm đến 50% diện tích lắp đặt, giúp bạn sử dụng vỏ tủ điện nhỏ gọn hơn mà vẫn đảm bảo số lượng kết nối.

Ý nghĩa của màu xanh lam (Blue) là gì?

Màu sắc giúp phân biệt nhanh các mạch điện (ví dụ, mạch nguồn DC 24V), giúp kỹ thuật viên thao tác chính xác và nhanh chóng.

Làm sao để tháo dây ra an toàn?

Bạn chỉ cần dùng tua vít dẹt nhấn vào nút gạt (actuator) để mở kẹp lò xo rồi rút dây ra.

Sản phẩm có tương thích với ray DIN tiêu chuẩn không?

Có, sản phẩm tương thích hoàn toàn với thanh ray DIN 35mm tiêu chuẩn.

Tiết diện dây tối đa là bao nhiêu?

Sản phẩm hỗ trợ dải tiết diện dây từ 0.08mm² đến 1.5mm².

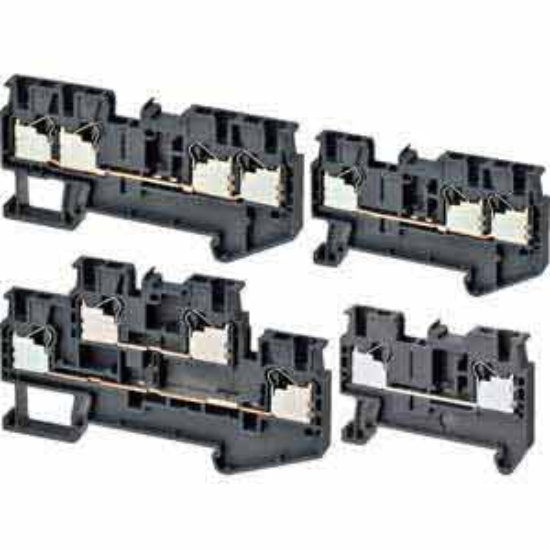

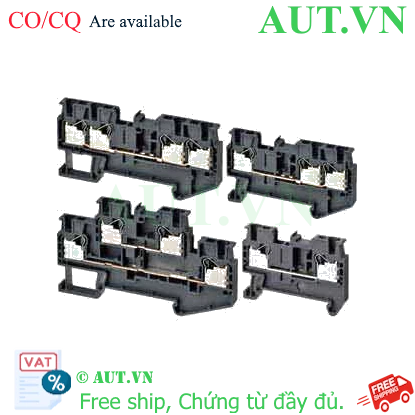

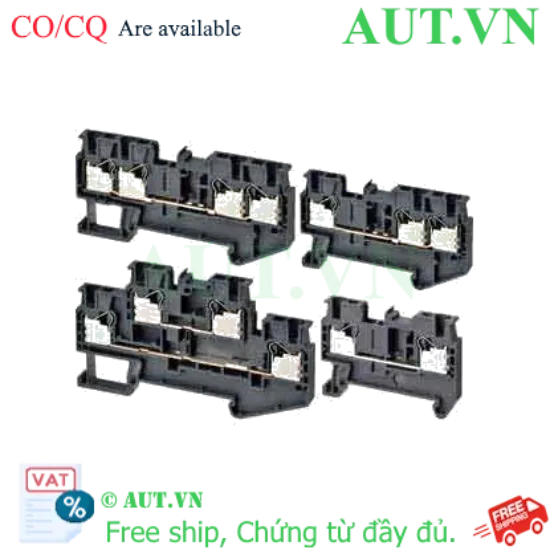

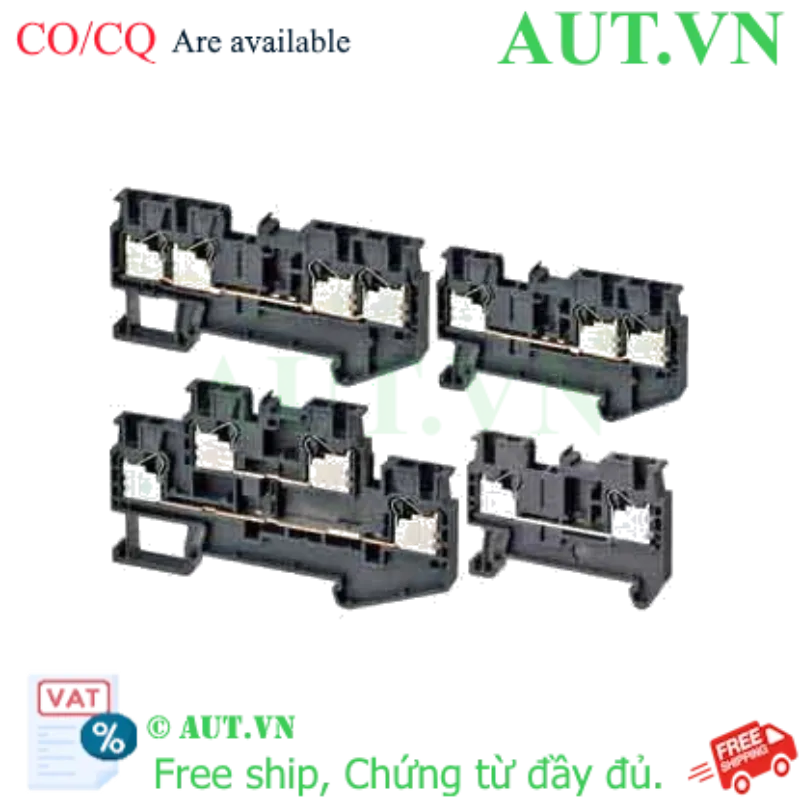

Cầu Đấu Dây Omron XW5T-P1.5-1.1-2BL - 2 Tầng, Push-in Plus, Chống Rung

Công nghệ Push-in Plus: Kết nối siêu tốc không cần vít, giúp giảm 60% thời gian lắp đặt tủ điện.
Thiết kế 2 tầng (Double-decker): Tối ưu không gian, tiết kiệm đến 50% diện tích trên thanh ray DIN.
Khả năng chống rung: Cơ chế lò xo tự điều chỉnh, đảm bảo kết nối ổn định trong môi trường rung lắc mạnh.
Thông số kỹ thuật: Dòng điện 17.5A, điện áp 500V, hỗ trợ tiết diện dây từ 0.08 - 1.5mm².
Màu xanh lam (Blue): Giúp phân loại và nhận diện mạch điện DC chuyên nghiệp, chính xác.

nhà chế tạo: Omron

SKU: XW5T-P1.5-1.1-2BL

Tải xuống mẫu

Giá cũ: 51.750 ₫

Giá bán: 41.400 ₫

Giới thiệu Cầu đấu dây Omron XW5T-P1.5-1.1-2BL

Trong các hệ thống tủ điện công nghiệp hiện đại, việc quản lý không gian và tối ưu hóa thời gian thi công là yếu tố then chốt. Cầu đấu dây Omron XW5T-P1.5-1.1-2BL là giải pháp kết nối cao cấp, được thiết kế để giải quyết bài toán mật độ thiết bị cao. Với sự kết hợp đột phá giữa công nghệ kết nối nhanh Push-in Plus và cấu trúc 2 tầng (Double-decker), sản phẩm này giúp nâng cao hiệu suất vận hành, đảm bảo tính thẩm mỹ và độ tin cậy tuyệt đối cho hệ thống điện của bạn.

Điểm nổi bật vượt trội của Omron XW5T-P1.5-1.1-2BL

Công nghệ Push-in Plus hiện đại: Loại bỏ hoàn toàn thao tác vặn vít thủ công. Người dùng chỉ cần đẩy dây vào lỗ đấu nối, hệ thống lò xo sẽ tự động kẹp chặt, giúp đẩy nhanh tiến độ dự án và loại bỏ rủi ro lỏng kết nối do lực siết không đều.
Cấu trúc 2 tầng siêu gọn: Giải pháp tối ưu không gian tuyệt vời. Thay vì sử dụng hai hàng cầu đấu đơn, thiết kế 2 tầng cho phép tích hợp nhiều kết nối trên cùng một module, giúp tiết kiệm đến 50% diện tích trên thanh ray DIN.
Khả năng chống rung lắc tuyệt đối: Cơ chế kẹp lò xo cao cấp có khả năng tự điều chỉnh lực ép theo thời gian, đảm bảo tiếp xúc điện luôn ổn định ngay cả trong môi trường máy móc vận hành có độ rung động mạnh.
Màu xanh lam (Blue) chuyên dụng: Giúp kỹ thuật viên dễ dàng phân biệt các nhóm mạch (như mạch DC hoặc dây trung tính), giảm thiểu sai sót trong quá trình bảo trì và sửa chữa.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Model	XW5T-P1.5-1.1-2BL
Thương hiệu	Omron (Nhật Bản)
Số tầng kết nối	2 Tầng (Double-decker)
Dòng điện định mức	17.5A
Điện áp định mức	500V AC/DC
Tiết diện dây phù hợp	0.08 đến 1.5mm²
Phương pháp đấu nối	Push-in Plus (Kết nối nhanh)
Nhiệt độ vận hành	-40°C đến 55°C
Chuẩn lắp đặt	Thanh ray DIN 35mm
Tiêu chuẩn chứng nhận	CE, UL

Nguồn tham khảo: Omron Global

Lợi ích thực tế khi sử dụng Omron XW5T-P1.5-1.1-2BL

Tiết kiệm chi phí: Giảm đáng kể thời gian thi công và chi phí nhân công lắp đặt nhờ công nghệ đấu nối không vít.
An toàn hệ thống: Loại bỏ hoàn toàn rủi ro lỏng vít - nguyên nhân hàng đầu gây phóng điện và chập cháy trong tủ điện công nghiệp.
Tối ưu thẩm mỹ: Tủ điện trở nên gọn gàng, khoa học, cực kỳ chuyên nghiệp và dễ dàng quản lý khi cần nâng cấp.
Độ bền công nghiệp: Vật liệu nhựa cao cấp chịu nhiệt, chống ăn mòn, đảm bảo tuổi thọ thiết bị lâu dài trong mọi điều kiện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - Chuẩn bị dây dẫn: Tuốt vỏ dây điện theo chiều dài tiêu chuẩn từ 8-10mm. Khuyến khích sử dụng đầu cốt (ferrule) để đạt hiệu quả kết nối tốt nhất.
Bước 2 - Thao tác đấu nối: Đẩy trực tiếp dây điện vào lỗ đấu nối Push-in Plus cho đến khi cảm nhận được dây đã vào chắc chắn.
Bước 3 - Kiểm tra kết nối: Dùng tay kéo nhẹ dây điện để xác nhận lò xo đã kẹp chặt, không bị tuột.
Bước 4 - Cách tháo dây: Sử dụng một tua vít dẹt nhỏ nhấn vào nút nhấn (actuator) tại điểm gạt để giải phóng lò xo, sau đó rút dây ra một cách dễ dàng.

Sản phẩm sử dụng chung (isRelatedTo)

Để hệ thống đạt hiệu quả tối ưu, sản phẩm nên được kết hợp cùng:

Thanh ray DIN 35mm: Để cố định thiết bị chắc chắn.
PLC Omron: Để truyền tải các tín hiệu điều khiển chính xác.
Relay trung gian Omron: Để thực hiện nhiệm vụ cách ly và đóng ngắt mạch.
End Plate (Tấm chặn cuối): Giúp cố định và bảo vệ dãy cầu đấu.
Nhãn đánh dấu (Marker): Để định danh và quản lý dây dẫn khoa học.

Ứng dụng thực tế (Application)

Tự động hóa nhà máy: Lắp đặt trong tủ điều khiển máy CNC, robot công nghiệp, dây chuyền đóng gói tự động.
Hệ thống xử lý nước: Tủ điện điều khiển máy bơm, băng tải trong các trạm xử lý nước thải.
Năng lượng tái tạo: Tủ điện cho hệ thống điện mặt trời, tủ biến tần.
Quản lý tòa nhà: Hệ thống BMS, điều khiển chiếu sáng và giao thông thông minh.

Câu hỏi thường gặp (FAQ)

1. Công nghệ Push-in Plus có thực sự an toàn hơn vặn vít?
Có. Push-in Plus sử dụng cơ chế lò xo kẹp tự điều chỉnh lực, giúp loại bỏ hiện tượng lỏng vít do rung động cơ khí, đảm bảo kết nối luôn ổn định và an toàn tuyệt đối.

2. Tôi có thể sử dụng đầu cốt (ferrule) với sản phẩm này không?
Hoàn toàn được. Sản phẩm được thiết kế tối ưu để làm việc tốt với cả dây trần và dây đã bấm đầu cốt.

3. Tại sao tôi nên chọn cầu đấu 2 tầng thay vì loại 1 tầng truyền thống?
Cầu đấu 2 tầng giúp tiết kiệm đến 50% diện tích lắp đặt, cho phép bạn thiết kế tủ điện nhỏ gọn hơn mà vẫn đủ số lượng kết nối.

4. Ý nghĩa của màu xanh lam (Blue) trên cầu đấu này là gì?
Màu sắc giúp phân biệt nhanh các nhóm mạch (ví dụ, mạch DC 24V), giúp kỹ thuật viên thao tác chính xác và tránh nhầm lẫn.

5. Sản phẩm có chịu được môi trường nhiệt độ khắc nghiệt không?
Có, với dải nhiệt độ vận hành rộng từ -40°C đến 55°C, sản phẩm đáp ứng tốt các môi trường công nghiệp khắc nghiệt.

6. Làm thế nào để tháo dây điện khi cần bảo trì?
Bạn chỉ cần dùng một tua vít dẹt nhỏ nhấn vào nút gạt (actuator) để mở kẹp lò xo, sau đó rút dây ra một cách rất nhanh chóng.

7. Cầu đấu này có lắp được trên thanh ray tiêu chuẩn không?
Có, sản phẩm tương thích hoàn toàn với các loại thanh ray DIN 35mm phổ biến hiện nay.

8. Mua sản phẩm tại AUT VN có đảm bảo chính hãng không?
Tại AUT VN, chúng tôi cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ giấy tờ CO/CQ và hỗ trợ kỹ thuật tận tâm.

9. Tiết diện dây dẫn tối đa mà sản phẩm hỗ trợ là bao nhiêu?
Sản phẩm hỗ trợ dải tiết diện dây từ 0.08mm² đến tối đa 1.5mm².

10. Vật liệu của cầu đấu có khả năng chống cháy không?
Có, vật liệu nhựa được sử dụng đạt tiêu chuẩn chống cháy công nghiệp, đảm bảo an toàn tối đa cho hệ thống điện.
