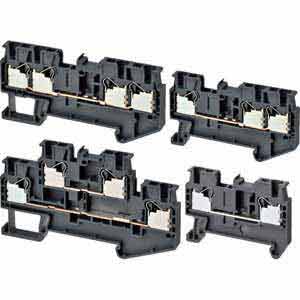

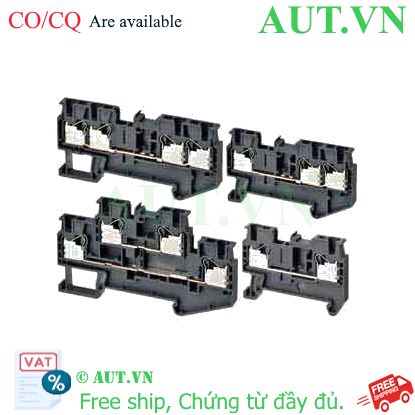

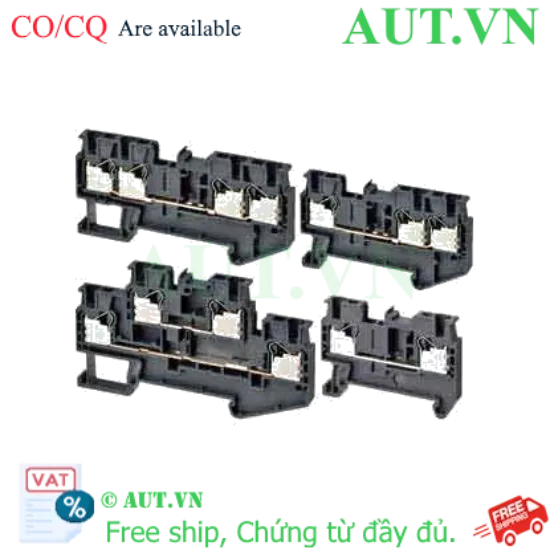

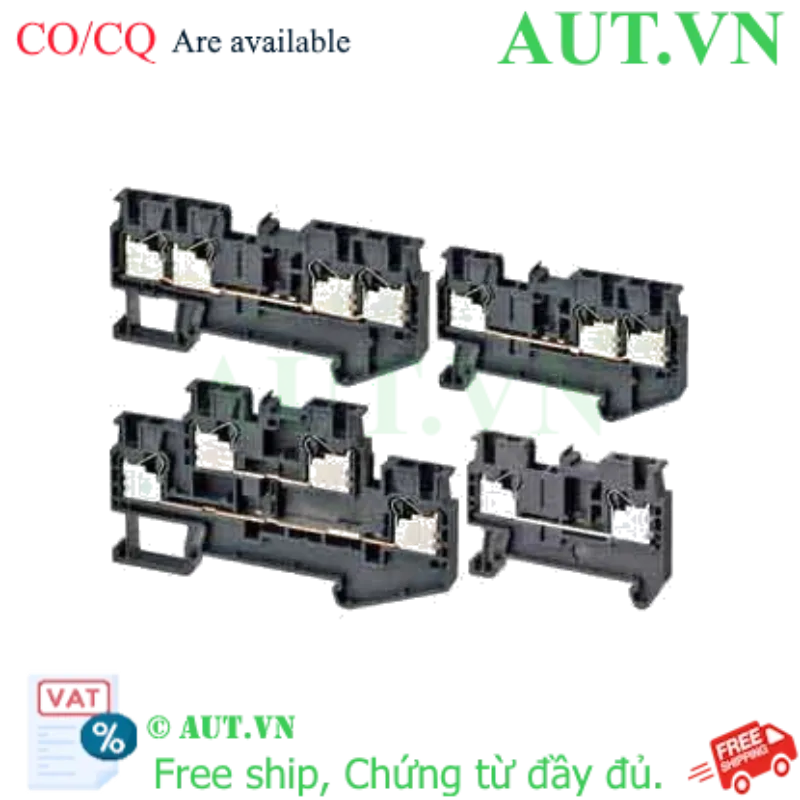

Giới thiệu về Cầu đấu dây Omron XW5T-P2.5-1.2-1BL
Trong thiết kế tủ điện công nghiệp hiện đại, việc tối ưu hóa thời gian thi công và đảm bảo độ tin cậy của điểm kết nối là ưu tiên hàng đầu. Cầu đấu dây Omron XW5T-P2.5-1.2-1BL là giải pháp đột phá với công nghệ Push-in Plus, giúp loại bỏ hoàn toàn các thao tác vặn vít thủ công rườm rà. Đây không chỉ là một thiết bị kết nối đơn thuần mà còn là chìa khóa giúp các kỹ sư giảm thiểu sai sót, tăng tốc độ bàn giao dự án và đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống điện điều khiển.
Điểm nổi bật của sản phẩm
- Công nghệ Push-in Plus độc quyền: Cho phép chèn dây dẫn trực tiếp vào điểm đấu nối. Cơ chế lò xo tự động kẹp chặt, loại bỏ rủi ro lỏng vít gây phóng điện hoặc chập cháy.
- Khả năng chống rung lắc vượt trội: Thiết kế kẹp lò xo cường độ cao giữ dây dẫn cố định, đặc biệt lý tưởng cho các máy móc có độ rung lớn trong nhà máy sản xuất.
- Tối ưu hóa không gian tủ điện: Kích thước tinh gọn giúp tăng mật độ lắp đặt trên thanh ray DIN 35mm, tạo sự thông thoáng và chuyên nghiệp cho hệ thống.
- Phân loại trực quan theo màu sắc: Màu xanh lam (Blue) đặc trưng giúp kỹ thuật viên dễ dàng phân biệt dây tín hiệu hoặc dây trung tính, rút ngắn thời gian bảo trì và xử lý sự cố.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Model | XW5T-P2.5-1.2-1BL |
| Thương hiệu | Omron (Nhật Bản) |
| Công nghệ đấu nối | Push-in Plus (Kết nối nhanh) |
| Dòng điện định mức (Rated Current) | 24A |
| Điện áp định mức (Rated Voltage) | 500V AC/DC |
| Tiết diện dây dẫn (Wire Size) | 0.14 mm² đến 2.5 mm² |
| Kiểu lắp đặt | Gắn trên Ray DIN 35mm |
| Màu sắc | Xanh lam (Blue) |
| Số tầng | 1 Tầng |
Nguồn tham khảo kỹ thuật: Omron Industrial Automation
Lợi ích khi sử dụng Omron XW5T-P2.5-1.2-1BL
- Giảm chi phí nhân công: Tốc độ đấu nối nhanh hơn 60% giúp giảm giờ công lắp đặt, đẩy nhanh tiến độ bàn giao dự án.
- An toàn vận hành tuyệt đối: Kết nối ổn định, không bị lỏng theo thời gian, loại bỏ nguy cơ hỏa hoạn do tiếp xúc kém.
- Bảo trì dễ dàng: Thao tác tháo lắp nhanh chóng thông qua nút giải phóng, không cần dụng cụ phức tạp.
- Độ tin cậy cao: Sản phẩm từ Omron đảm bảo tiêu chuẩn khắt khe nhất về điện công nghiệp.
Hướng dẫn sử dụng và lắp đặt (How to install)
- Bước 1: Gắn cầu đấu XW5T-P2.5-1.2-1BL lên thanh ray DIN 35mm, ấn nhẹ cho đến khi nghe tiếng "click" xác nhận đã khớp.
- Bước 2: Tuốt vỏ dây dẫn với chiều dài chuẩn từ 8-10mm (theo khuyến cáo của Omron).
- Bước 3: Đẩy trực tiếp dây dẫn (đã bấm đầu cos ferrule) vào lỗ đấu nối. Đối với dây trần, có thể dùng tua vít nhỏ nhấn nút giải phóng rồi chèn dây vào.
- Bước 4: Kéo nhẹ dây dẫn để kiểm tra độ chắc chắn trước khi cấp nguồn.
Sản phẩm sử dụng chung (isRelatedTo)
Để tối ưu hóa hệ thống đấu nối, quý khách nên kết hợp XW5T-P2.5-1.2-1BL với:
- Thanh ray DIN 35mm: Chân đế lắp đặt tiêu chuẩn cho toàn bộ thiết bị.
- Nắp chặn cuối XW5E-P2.5-1.2-1: Chống chạm chập và cố định dãy cầu đấu không bị xê dịch.
- Thanh dăm nối tắt (Jumper) XW5S-P2.5: Tạo cầu nối điện nhanh giữa các terminal mà không cần dây nối.
Ứng dụng thực tế (Application)
- Tủ điều khiển PLC: Kết nối tín hiệu I/O cho các bộ lập trình logic một cách gọn gàng.
- Hệ thống phân phối điện: Sử dụng trong các tủ điện phân phối công nghiệp và dân dụng quy mô lớn.
- Máy móc tự động hóa: Lắp đặt trong dây chuyền sản xuất, cánh tay robot, máy đóng gói có độ rung cao.
- Hệ thống BMS: Quản lý tòa nhà thông minh, kết nối cảm biến và thiết bị chấp hành.
FAQ - Những câu hỏi thường gặp
1. Công nghệ Push-in Plus khác gì so với cầu đấu vặn vít?
Push-in Plus cho phép đẩy dây vào là kết nối ngay, không cần vặn vít. Điều này giúp tăng tốc độ thi công và loại bỏ hoàn toàn rủi ro lỏng vít do rung động.
2. Tôi có thể dùng dây dẫn không bấm đầu cos (ferrule) không?
Có, nhưng để đảm bảo tiêu chuẩn công nghiệp và tiếp xúc tốt nhất, Omron khuyến khích sử dụng đầu cos ferrule cho dây nhiều sợi.
3. Sản phẩm có chịu được nhiệt độ cao không?
Có, sản phẩm được làm từ vật liệu chống cháy và chịu nhiệt theo tiêu chuẩn IEC, phù hợp cho môi trường công nghiệp khắc nghiệt.
4. Cách tháo dây ra khỏi cầu đấu này như thế nào?
Bạn chỉ cần dùng tua vít nhỏ nhấn vào nút giải phóng (release button) trên thân cầu đấu và kéo dây ra một cách dễ dàng.
5. Dòng điện 24A là dòng liên tục hay dòng đỉnh?
Đây là dòng điện định mức cho phép vận hành liên tục trong điều kiện nhiệt độ tiêu chuẩn.
6. Tại sao nên chọn màu xanh cho cầu đấu dây?
Màu xanh giúp phân loại chức năng (ví dụ: dây trung tính hoặc tín hiệu DC), giúp việc vận hành và bảo trì sau này nhanh chóng và chính xác hơn.
7. Sản phẩm có tương thích với ray DIN của các hãng khác không?
Có, sản phẩm tuân thủ chuẩn ray DIN 35mm quốc tế, tương thích với hầu hết các loại ray trên thị trường.
8. Tôi có thể lắp nhiều cầu đấu XW5T sát nhau không?
Hoàn toàn được. Bạn chỉ cần lắp chúng liền kề trên ray và dùng nắp chặn cuối để cố định toàn bộ dãy.
9. Độ bền của lò xo kẹp là bao lâu?
Lò xo được chế tạo từ thép cường độ cao, đảm bảo lực ép không đổi trong suốt vòng đời sản phẩm, không bị giãn theo thời gian.
10. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm không?
Có, AUT VN cam kết cung cấp đầy đủ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi sản phẩm Omron chính hãng.
11. Sản phẩm này có chống nước không?
Đây là thiết bị lắp trong tủ điện (indoor). Để chống nước, bạn cần lắp đặt trong tủ điện có cấp bảo vệ IP phù hợp (ví dụ IP65, IP66).
12. Tôi nên mua số lượng bao nhiêu cho dự án?
Số lượng phụ thuộc vào bản vẽ thiết kế. Tuy nhiên, AUT VN khuyên bạn nên mua dư 5-10% để dự phòng cho các thay đổi trong quá trình lắp đặt thực tế.
