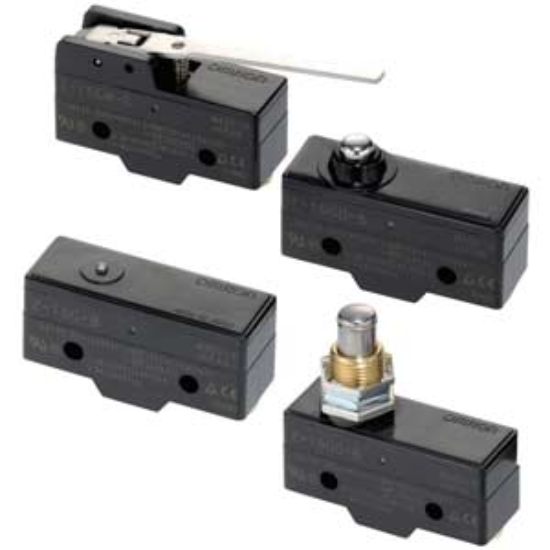

Công tắc hành trình Omron Z-15G-B8 - Tiếp điểm SPDT, 15A, Pittong Chính Xác Cao

Model: Z-15G-B8 (Thương hiệu Omron chính hãng)
Kiểu tác động: Pittong (Pin Plunger) - Độ chính xác tuyệt đối
Cấu hình tiếp điểm: SPDT (1 NO + 1 NC) linh hoạt cho mọi mạch điều khiển
Khả năng chịu tải: 15A tại 250VAC, đảm bảo vận hành bền bỉ
Tiêu chuẩn: Đạt chứng chỉ CE, UL, CSA, TÜV toàn cầu
Ứng dụng: Giới hạn hành trình, phát hiện vị trí trong tự động hóa công nghiệp

nhà chế tạo: Omron

SKU: Z-15G-B8

Giá cũ: 411.300 ₫

Giá bán: 329.040 ₫

Số lượng:

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát vị trí chính xác của máy móc không chỉ là vấn đề hiệu suất mà còn là yếu tố an toàn then chốt. Công tắc hành trình Omron Z-15G-B8 được thiết kế để trở thành "mắt xích" tin cậy, giúp giám sát vị trí và điều khiển trạng thái thiết bị một cách tuyệt đối chính xác, mang đến sự an tâm từ thương hiệu Omron Nhật Bản.

Điểm nổi bật của Omron Z-15G-B8

Độ chính xác cực cao: Thiết kế Pittong (Pin Plunger) cho phép tác động theo trục dọc, loại bỏ sai số ngang, phản hồi tín hiệu tức thì.
Khả năng chịu tải mạnh mẽ: Với dòng định mức lên đến 15A, sản phẩm dễ dàng điều khiển các tải điện công nghiệp mà không cần qua relay trung gian trong nhiều trường hợp.
Độ bền cơ khí vượt trội: Vỏ ngoài chắc chắn, tiếp điểm cao cấp giúp sản phẩm hoạt động ổn định hàng triệu lần đóng ngắt trong môi trường khắc nghiệt.
Tiêu chuẩn quốc tế: Đầy đủ chứng chỉ CE, UL, CSA, TÜV, đáp ứng mọi yêu cầu khắt khe nhất về an toàn điện công nghiệp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Model	Z-15G-B8
Kiểu tác động	Pittong (Pin Plunger)
Cấu hình tiếp điểm	SPDT (1 cực 2 vị trí - 1 NO + 1 NC)
Công suất định mức	15A @ 250VAC / 0.25A @ 250VDC
Lực tác động (Operating Force)	2.45N đến 3.43N
Phương pháp kết nối	Bắt vít (Screw Terminal)
Hành trình tác động (Pre-travel)	0.4mm
Nhiệt độ vận hành	-25°C đến 80°C
Cấp bảo vệ	IP00
Tiêu chuẩn phê duyệt	CCC, CE, CSA, TÜV, UL

Lợi ích khi đầu tư Omron Z-15G-B8 cho hệ thống

Triệt tiêu rủi ro va chạm: Tự động ngắt nguồn hoặc kích hoạt báo động ngay khi máy đạt giới hạn, bảo vệ thiết bị đắt tiền khỏi hư hỏng cơ khí.
Nâng cao năng suất: Tự động hóa hoàn toàn chu kỳ di chuyển của cánh tay robot, băng tải mà không cần sự can thiệp thủ công của con người.
Tiết kiệm chi phí vận hành: Nhờ tuổi thọ linh kiện cực cao, doanh nghiệp giảm thiểu tối đa thời gian dừng máy (downtime) và chi phí thay thế định kỳ.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Khảo sát vị trí: Xác định chính xác điểm dừng (Home/End) trên trục máy cần đo hành trình.
Cố định thiết bị: Sử dụng vít chuyên dụng để lắp thân công tắc Z-15G-B8 vuông góc với bề mặt tác động.
Đấu nối điện: Kết nối dây dẫn vào các cực vít theo sơ đồ SPDT. Lưu ý phân biệt cực Chung (COM), Thường mở (NO) và Thường đóng (NC) để phù hợp với logic điều khiển.
Cân chỉnh cơ khí: Điều chỉnh vị trí Pittong sao cho vật tác động chạm vào đầu pitton vừa đủ để kích hoạt ở khoảng cách 0.4mm.
Kiểm tra và vận hành: Chạy thử máy ở tốc độ thấp để xác nhận tín hiệu đóng/ngắt chính xác trước khi đưa vào sản xuất thực tế.

Sản phẩm thường dùng kết hợp

Để xây dựng một hệ thống điều khiển hoàn chỉnh và an toàn, Omron Z-15G-B8 thường được tích hợp cùng:

Relay trung gian Omron: Sử dụng khi cần điều khiển các tải có dòng điện lớn hơn 15A hoặc cách ly mạch điều khiển.
Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Tiếp nhận tín hiệu từ công tắc hành trình để thực hiện các lệnh logic phức tạp.
Phụ kiện đấu nối: Đầu cốt (crimping terminals), dây điện chống nhiễu tiêu chuẩn công nghiệp.

Ứng dụng thực tế của Z-15G-B8

Máy CNC & Máy phay tự động: Xác định điểm gốc (Home position) cho các trục X, Y, Z để đảm bảo độ chính xác gia công.
Hệ thống băng tải thông minh: Phát hiện sản phẩm đến vị trí đóng gói hoặc đếm số lượng sản phẩm trên chuyền.
Thang máy & Cửa tự động: Xác định chính xác tầng dừng hoặc trạng thái đóng/mở hoàn toàn của cửa.
Máy đóng gói & Chiết rót: Kiểm soát vị trí của khay chứa, chai lọ trước khi thực hiện thao tác rót.

Câu hỏi thường gặp (FAQ)

1. Công tắc Omron Z-15G-B8 có khả năng chống nước không?
Model này có cấp bảo vệ IP00, nghĩa là không chống nước và bụi. Nếu bạn lắp đặt trong môi trường ẩm ướt hoặc nhiều bụi bẩn, vui lòng liên hệ AUT VN để được tư vấn các dòng có vỏ bảo vệ (Sealed) cao hơn.

2. Tôi nên dùng tiếp điểm NO hay NC cho mục đích an toàn?
Đối với các ứng dụng dừng khẩn cấp hoặc an toàn, thông thường tiếp điểm Thường đóng (NC) được ưu tiên vì nếu dây dẫn bị đứt, hệ thống sẽ hiểu là đã kích hoạt dừng, đảm bảo an toàn hơn.

3. Lực tác động từ 2.45N đến 3.43N là bao nhiêu kg?
Mức lực này tương đương khoảng 0.25kg đến 0.35kg. Đây là lực tác động nhẹ, phù hợp cho các cơ cấu cơ khí chính xác mà không gây áp lực lớn lên vật di chuyển.

4. Sản phẩm tại AUT VN có cam kết chính hãng không?
AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cho mọi đơn hàng.

5. Nếu tôi muốn thay đổi kiểu tác động sang dạng con lăn, tôi dùng model nào?
Bạn có thể tham khảo các model khác trong series Z của Omron như Z-15G hoặc Z-15GD tùy theo nhu cầu cụ thể. Hãy nhắn Zalo 0968.053.025 để nhận bảng tra cứu.

6. Chính sách bảo hành cho Z-15G-B8 như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron. AUT VN hỗ trợ tiếp nhận bảo hành nhanh chóng cho khách hàng.

7. AUT VN có sẵn hàng số lượng lớn không?
Chúng tôi luôn duy trì kho hàng sẵn có. Tuy nhiên, với số lượng lớn cho dự án, quý khách vui lòng liên hệ trước để nhận báo giá chiết khấu tốt nhất.

8. Tôi có thể yêu cầu xuất hóa đơn VAT không?
Có, AUT VN hỗ trợ xuất hóa đơn VAT đầy đủ cho tất cả khách hàng doanh nghiệp và tổ chức.

9. Hành trình tác động 0.4mm có ý nghĩa gì?
Đây là khoảng cách pitton di chuyển từ vị trí nghỉ cho đến khi tiếp điểm thay đổi trạng thái. Chỉ số này càng nhỏ thì độ nhạy và độ chính xác càng cao.

10. AUT VN có hỗ trợ hướng dẫn đấu nối cho người mới không?
Có, chúng tôi miễn phí tư vấn kỹ thuật, cung cấp sơ đồ đấu nối và hướng dẫn cài đặt cho mọi khách hàng mua sản phẩm.

Nguồn tham khảo: Omron Industrial Automation
