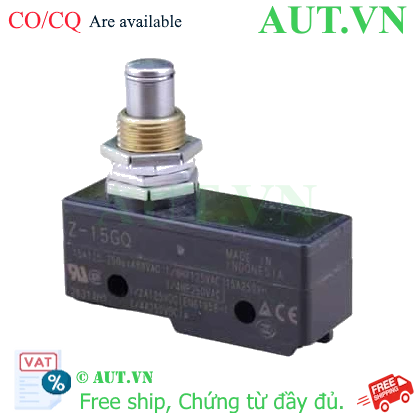

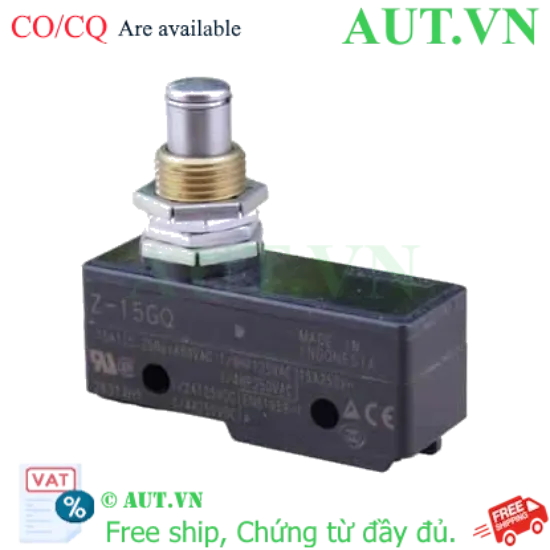

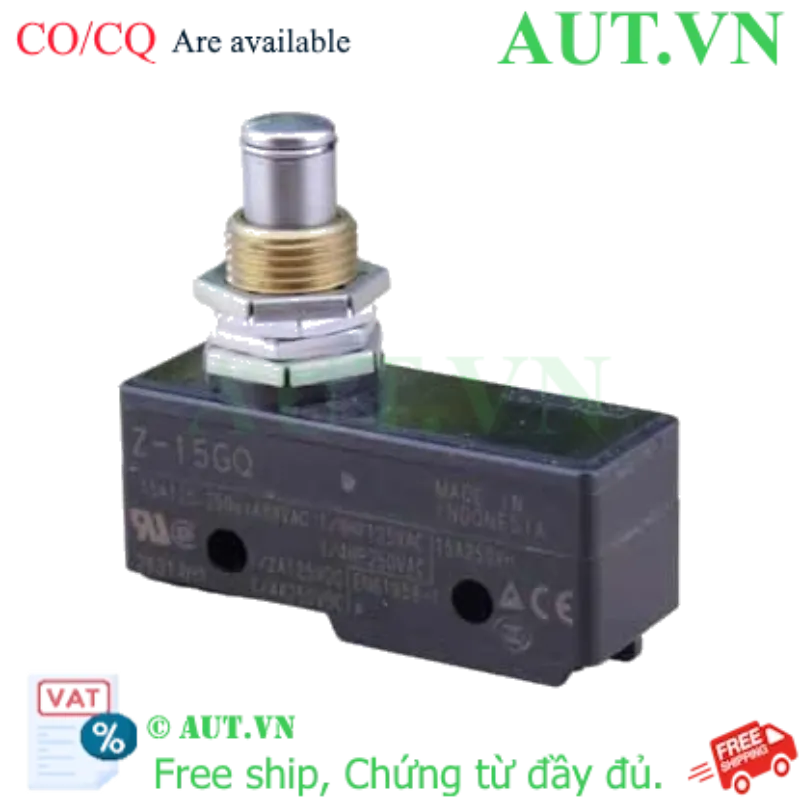

Công tắc hành trình Omron Z-15GQ - Pin Plunger, 15A 250VAC, SPDT Chính Hãng

Kiểu tác động: Pin plunger (Đầu nhấn trục) chính xác cao.
Thông số điện: 15A tại 250VAC, 0.25A tại 250VDC.
Cấu hình tiếp điểm: SPDT (Một cực hai vị trí) linh hoạt.
Kết nối: Chân hàn loại to, đảm bảo tiếp xúc điện ổn định.
Lắp đặt: Hỗ trợ lắp bề mặt hoặc lắp xuyên lỗ tiện lợi.

nhà chế tạo: Omron

khả dụng: Trong kho

SKU: Z-15GQ

Tải xuống mẫu

Giá cũ: 408.000 ₫

Giá bán: 326.400 ₫

Số lượng:

Giới thiệu về Công tắc hành trình Omron Z-15GQ

Công tắc hành trình Omron Z-15GQ là giải pháp đóng ngắt cơ học chính xác cao, được thiết kế để phát hiện sự hiện diện của vật thể hoặc giới hạn hành trình của thiết bị trong các hệ thống tự động hóa công nghiệp. Với thương hiệu Omron danh tiếng từ Nhật Bản, Z-15GQ đảm bảo sự vận hành bền bỉ, độ nhạy tuyệt vời và khả năng chịu tải lên đến 15A, đáp ứng khắt khe các tiêu chuẩn kỹ thuật toàn cầu.

Điểm nổi bật của Omron Z-15GQ

Độ bền vượt trội: Vỏ nhựa cao cấp kết hợp cơ chế tác động pin plunger giúp sản phẩm hoạt động ổn định trong môi trường công nghiệp.
Tiếp điểm SPDT: Cho phép linh hoạt trong việc thiết kế mạch thường đóng (NC) hoặc thường mở (NO).
Chứng nhận quốc tế: Đạt các tiêu chuẩn khắt khe như CE, UL, CSA, TÜV, CCC, đảm bảo an toàn tuyệt đối khi vận hành.
Kích thước tối ưu: Thiết kế nhỏ gọn, dễ dàng tích hợp vào các không gian hẹp của máy móc.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	Z-15GQ
Kiểu tác động	Pin plunger (Đầu nhấn trục)
Cấu hình tiếp điểm	SPDT (Single Pole Double Throw)
Công suất tiếp điểm	15A tại 250VAC, 0.25A tại 250VDC
Phương pháp kết nối	Chân hàn loại to
Cách lắp đặt	Lắp bề mặt, Lắp xuyên lỗ
Hướng tác động	Dọc trục (Axial direction)
Vật liệu thân vỏ	Nhựa kỹ thuật cao cấp
Lỗ lắp đặt	Ø 12.5mm
Nhiệt độ vận hành	-25°C đến 80°C
Độ ẩm môi trường	35% đến 85%
Cấp bảo vệ	IP00
Kích thước (WxHxD)	49.2mm x 24.2mm x 17.45mm

Lợi ích khi sử dụng Omron Z-15GQ

Tăng độ chính xác: Loại bỏ sai sót trong việc định vị vật thể, giúp quy trình sản xuất diễn ra mượt mà.
Giảm thiểu thời gian dừng máy: Nhờ độ bền cơ học cao, sản phẩm ít hư hỏng, giảm chi phí bảo trì và thay thế.
Lắp đặt nhanh chóng: Thiết kế chuẩn hóa giúp kỹ thuật viên dễ dàng triển khai trên nhiều hệ thống khác nhau.
An tâm tuyệt đối: Thương hiệu Omron là bảo chứng cho chất lượng và sự tin cậy toàn cầu.

Hướng dẫn sử dụng (How-to)

Bước 1: Xác định vị trí: Gắn công tắc tại điểm mà vật thể cần phát hiện sẽ tác động trực tiếp vào đầu pin plunger.
Bước 2: Lắp cố định: Sử dụng vít cố định thông qua lỗ lắp đặt Ø 12.5mm để đảm bảo công tắc không bị xê dịch.
Bước 3: Đấu nối điện: Kết nối dây dẫn vào các chân hàn theo sơ đồ SPDT (chọn tiếp điểm NO nếu muốn đóng mạch khi nhấn, NC nếu muốn ngắt mạch khi nhấn).
Bước 4: Kiểm tra: Kích hoạt thử nghiệm bằng tay để đảm bảo tín hiệu phản hồi chính xác về PLC hoặc bộ điều khiển.

Sản phẩm sử dụng chung

Để tối ưu hóa hệ thống, Omron Z-15GQ thường được sử dụng kết hợp với:

Bộ điều khiển PLC Omron (CP1H, CJ2M...).
Rơ le trung gian Omron để bảo vệ tiếp điểm.
Hệ thống máng cáp và đầu cốt (crimping terminals) chất lượng cao.

Ứng dụng thực tế của sản phẩm

Dây chuyền đóng gói: Phát hiện sản phẩm đã đến vị trí đóng gói.
Máy CNC và máy công cụ: Giới hạn hành trình trục X, Y, Z để tránh va chạm cơ khí.
Băng tải tự động: Đếm số lượng sản phẩm hoặc điều hướng sản phẩm.
Thiết bị an toàn: Làm công tắc ngắt khẩn cấp khi cửa máy bị mở.

Câu hỏi thường gặp (FAQ)

1. Omron Z-15GQ có chống nước không?
Sản phẩm có cấp bảo vệ IP00, do đó không chống nước và bụi. Vui lòng lắp đặt trong tủ điện hoặc môi trường khô ráo.

2. Tiếp điểm SPDT nghĩa là gì?
SPDT (Single Pole Double Throw) có nghĩa là một cực điều khiển hai vị trí, cho phép bạn chọn giữa tiếp điểm Thường Mở (NO) hoặc Thường Đóng (NC).

3. Sản phẩm này có thể chịu tải AC không?
Có, Z-15GQ chịu được tải lên đến 15A tại 250VAC.

4. Sự khác biệt giữa Pin Plunger và Roller Lever là gì?
Pin Plunger (Z-15GQ) tác động theo trục thẳng, phù hợp cho việc nhấn trực tiếp. Roller Lever có con lăn, phù hợp cho vật thể trượt ngang qua.

5. Tôi có thể mua lẻ sản phẩm này tại AUT VN không?
Có, AUT VN cung cấp bán lẻ và bán sỉ với đầy đủ hóa đơn VAT và CO/CQ.

6. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Omron.

7. Chân hàn loại to có ưu điểm gì?
Giúp việc kết nối dây điện chắc chắn hơn, chịu được dòng điện cao mà không gây nóng hoặc lỏng lẻo.

8. Làm sao để phân biệt Z-15GQ chính hãng?
Sản phẩm chính hãng có bao bì rõ ràng, mã vạch truy xuất được và đi kèm giấy chứng nhận CO/CQ khi mua tại các đại lý uy tín như AUT VN.

9. Nhiệt độ làm việc tối đa là bao nhiêu?
Sản phẩm hoạt động ổn định trong khoảng từ -25°C đến 80°C.

10. Có thể dùng Z-15GQ cho điện áp 24VDC không?
Có, sản phẩm hỗ trợ 0.25A tại 250VDC, nên hoàn toàn dùng được cho các mức điện áp thấp như 24VDC của PLC.

Nguồn tham khảo: Omron Industrial Automation
