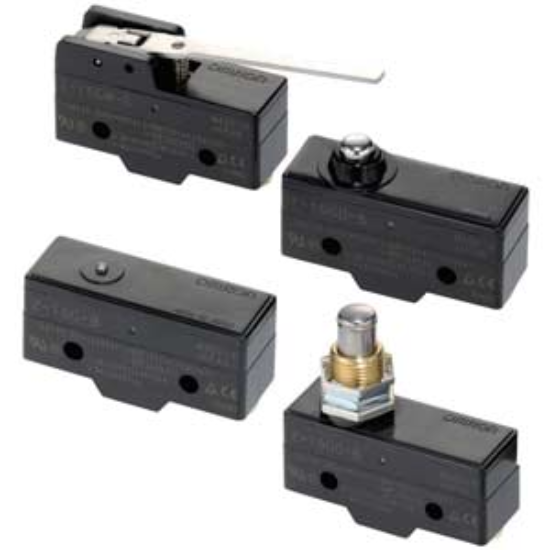

Công tắc hành trình Omron Z-15GQ-B7-K | Pin Plunger, SPDT, 15A - Độ Chính Xác Cao, Bền Bỉ - AUT VN

  • Kiểu tác động: Pin plunger (Pít-tông) cho độ chính xác tuyệt đối trong định vị.
  • Cấu hình tiếp điểm: SPDT (1 NO + 1 NC) linh hoạt cho mọi sơ đồ điều khiển.
  • Khả năng chịu tải: 15A tại 250VAC, phù hợp cho các thiết bị công suất lớn.
  • Kết nối: Cực bắt vít (Screw Terminal) chắc chắn, chống rung lắc.
  • Tiêu chuẩn: Đạt chứng nhận quốc tế UL, CE, CSA, TÜV, CCC.
  • Ứng dụng: Chuyên dụng cho máy CNC, cánh tay Robot, băng tải và hệ thống tự động hóa.
nhà chế tạo: Omron
SKU: Z-15GQ-B7-K
Giá cũ: 418.950 ₫
335.160 ₫

Giới thiệu về Công tắc hành trình Omron Z-15GQ-B7-K

Công tắc hành trình Omron Z-15GQ-B7-K là giải pháp đóng ngắt cơ điện cao cấp, được thiết kế đặc biệt để phát hiện vị trí chính xác của vật thể hoặc thiết lập giới hạn an toàn cho máy móc công nghiệp. Với cơ chế tác động kiểu pít-tông (Pin Plunger), sản phẩm loại bỏ sai số trong quá trình vận hành, giúp hệ thống tự động hóa hoạt động mượt mà và an toàn tuyệt đối. Được phân phối chính hãng bởi AUT VN, sản phẩm là sự lựa chọn hàng đầu cho các kỹ sư vận hành máy CNC và hệ thống điều khiển công nghiệp.

Điểm nổi bật của Omron Z-15GQ-B7-K

  • Độ chính xác cơ khí cực cao: Cơ chế Pin Plunger giúp phản hồi tức thì, giảm thiểu sai số vị trí đến mức tối đa.
  • Công suất chịu tải ấn tượng: Tiếp điểm SPDT cho phép chịu dòng điện lên đến 15A, đáp ứng tốt các yêu cầu khắt khe của tải điện trở công nghiệp.
  • Độ bền vượt trội: Vỏ ngoài chế tạo từ vật liệu cao cấp, chống mài mòn, đảm bảo tuổi thọ vận hành lâu dài trong môi trường nhà xưởng.
  • Tuân thủ tiêu chuẩn toàn cầu: Đạt các chứng chỉ an toàn khắt khe nhất như UL, CE, TÜV, giúp doanh nghiệp dễ dàng vận hành trong các dự án yêu cầu tiêu chuẩn quốc tế.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Giá trị chi tiết
ModelZ-15GQ-B7-K
Thương hiệuOmron (Nhật Bản)
Kiểu tác độngPin plunger (Pít-tông)
Cấu hình tiếp điểmSPDT (1 NO + 1 NC)
Điện áp & Dòng định mức15A tại 250VAC / 0.25A tại 250VDC
Lực tác động (OF)2.45...3.43N
Phương pháp kết nốiBắt vít (Screw Terminal)
Kích thước lỗ lắp đặtΦ12.5mm
Hành trình tác động (Pre-travel)0.4mm
Hành trình vượt (Over-travel)5.5mm
Nhiệt độ vận hành-25 đến +80°C
Cấp bảo vệIP00
Chứng nhậnCCC, CE, CSA, TÜV, UL

Lợi ích khi lựa chọn Omron Z-15GQ-B7-K

  • Bảo vệ máy móc tối đa: Ngăn chặn va chạm cơ khí nhờ khả năng ngắt hành trình chính xác tuyệt đối, giảm chi phí sửa chữa hư hỏng.
  • Tối ưu hóa hiệu suất: Thời gian phản hồi nhanh giúp chu kỳ vận hành của máy ngắn lại, tăng năng suất sản xuất.
  • Lắp đặt linh hoạt: Thiết kế nhỏ gọn, hỗ trợ nhiều phương thức cố định, phù hợp với mọi không gian lắp máy.
  • Yên tâm về chất lượng: Sự kết hợp giữa thương hiệu Omron và đơn vị phân phối AUT VN đảm bảo sản phẩm chính hãng 100%.

Hướng dẫn lắp đặt và sử dụng (How-to)

  1. Bước 1: Khảo sát vị trí: Xác định chính xác điểm dừng hoặc điểm giới hạn cần kích hoạt trên trục cơ khí.
  2. Bước 2: Lắp đặt vật lý: Khoan lỗ Φ12.5mm và cố định công tắc bằng vít chuyên dụng, đảm bảo thân công tắc vuông góc với vật tác động.
  3. Bước 3: Đấu nối dây: Kết nối dây dẫn vào các cực bắt vít theo sơ đồ SPDT (COM, NO, NC) dựa trên yêu cầu của mạch điều khiển.
  4. Bước 4: Căn chỉnh pít-tông: Điều chỉnh khoảng cách sao cho khi vật thể chạm vào pít-tông, hành trình tác động đạt 0.4mm để kích hoạt tiếp điểm.
  5. Bước 5: Vận hành thử: Chạy máy ở chế độ Manual (thủ công) hoặc tốc độ thấp để kiểm tra tín hiệu ngắt trước khi vận hành tự động.

Sản phẩm thường dùng chung

Để xây dựng hệ thống điều khiển hoàn chỉnh, Omron Z-15GQ-B7-K thường được phối hợp cùng:

  • Relay trung gian Omron: Dùng để cách ly và khuếch đại tín hiệu cho PLC.
  • Bộ điều khiển PLC (Siemens, Mitsubishi, Omron): Xử lý logic từ tín hiệu công tắc hành trình.
  • Vỏ hộp bảo vệ IP65/IP67: Bảo vệ công tắc khỏi bụi bẩn và nước trong môi trường khắc nghiệt.
  • Bộ nguồn công nghiệp 24VDC: Cấp nguồn cho mạch điều khiển.

Ứng dụng thực tế của sản phẩm

  • Máy CNC & Máy phay: Làm Endstop xác định điểm Home hoặc giới hạn trục X, Y, Z.
  • Hệ thống băng tải: Phát hiện sản phẩm đến vị trí đóng gói hoặc đếm số lượng sản phẩm.
  • Cánh tay Robot: Kiểm soát giới hạn góc quay của các khớp cơ khí để tránh quá tải.
  • Cửa tự động & Thang máy: Xác định vị trí đóng/mở cửa hoặc dừng tầng chính xác.

Câu hỏi thường gặp (FAQ)

1. Công tắc Z-15GQ-B7-K tại AUT VN có chính hãng không?
Có, AUT VN cam kết cung cấp hàng Omron chính hãng 100%, có đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc.

2. Tại sao tôi nên chọn kiểu tác động Pin Plunger thay vì con lăn?
Kiểu Pin Plunger (pít-tông) phù hợp cho các tác động đẩy thẳng, cho độ chính xác vị trí cao hơn và không bị trượt như kiểu con lăn.

3. Tiếp điểm SPDT có thể dùng cho mục đích gì?
SPDT cho phép bạn chọn ngắt mạch (NC) hoặc đóng mạch (NO) tùy theo nhu cầu an toàn của hệ thống (ví dụ: dùng NC cho dừng khẩn cấp).

4. Thiết bị có chịu được điện áp 220V trực tiếp không?
Có, sản phẩm chịu tải tối đa 15A tại 250VAC, nên hoàn toàn vận hành tốt với điện lưới 220V.

5. Chỉ số IP00 nghĩa là gì và tôi có cần mua thêm vỏ bảo vệ?
IP00 nghĩa là không chống bụi/nước. Nếu lắp ở nơi có dầu mỡ, bụi hoặc ẩm, bạn BẮT BUỘC nên lắp thêm hộp bảo vệ để tránh chập mạch.

6. Lực tác động 2.45N là mạnh hay nhẹ?
Đây là mức lực trung bình, đủ để tránh kích hoạt nhầm do rung động nhưng vẫn đủ nhạy để vật thể cơ khí kích hoạt dễ dàng.

7. Sản phẩm này có dùng cho máy in 3D được không?
Hoàn toàn được. Z-15GQ-B7-K rất phổ biến cho các dòng máy in 3D công nghiệp cỡ lớn nhờ độ bền cơ khí cao.

8. Thời gian bảo hành của Omron Z-15GQ-B7-K là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Omron Nhật Bản.

9. Làm sao để phân biệt hàng thật và hàng giả?
Hàng thật có dập nổi logo Omron sắc nét, chất lượng nhựa đúc đồng nhất và đi kèm chứng từ nhập khẩu từ AUT VN.

10. Sự khác biệt giữa Z-15GQ và Z-15G là gì?
Z-15GQ tập trung vào kiểu pít-tông chính xác cao, trong khi dòng Z-15G có nhiều biến thể đầu tác động khác nhau tùy phiên bản.

11. Tôi muốn mua số lượng lớn cho nhà máy, AUT VN có chiết khấu không?
Có, AUT VN có chính sách giá sỉ cực tốt cho doanh nghiệp. Vui lòng liên hệ Zalo 0968.053.025.

12. Giao hàng tại TP.HCM mất bao lâu?
Chúng tôi hỗ trợ giao hỏa tốc trong vòng 2-4 giờ tại nội thành TP.HCM.
