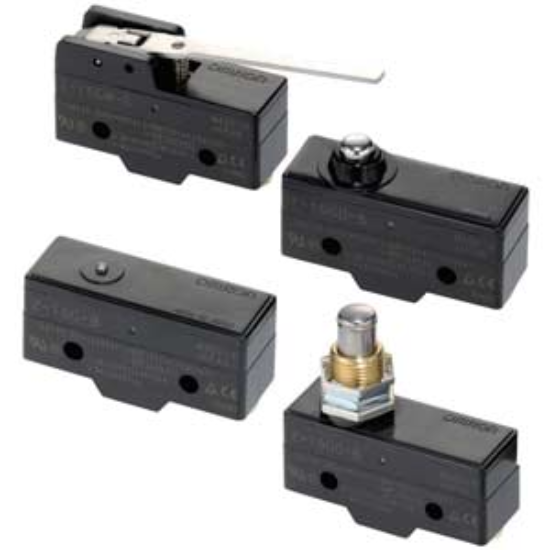

Giới thiệu Công tắc hành trình Omron Z-15GQ21-B7-K chính hãng
Công tắc hành trình Omron Z-15GQ21-B7-K là thiết bị cảm biến vị trí cơ học cao cấp, được thiết kế để phát hiện sự hiện diện hoặc giới hạn di chuyển của các bộ phận máy móc trong dây chuyền sản xuất hiện đại. Với cơ chế đặc biệt Cross-roller plunger (con lăn chéo), sản phẩm đảm bảo khả năng tác động mượt mà, giảm thiểu tối đa lực mài mòn, giúp kéo dài tuổi thọ hệ thống cơ khí vượt trội so với các dòng piston thông thường. Đây là giải pháp đáng tin cậy hàng đầu cho các kỹ sư tự động hóa đang tìm kiếm độ chính xác tuyệt đối và khả năng đóng ngắt ổn định trong môi trường công nghiệp.
Điểm nổi bật của sản phẩm
- Độ chính xác cực cao: Cơ chế con lăn chéo cho phép nhận diện vị trí vật lý một cách nhạy bén, chính xác đến từng milimet, giảm thiểu sai số vận hành.
- Tiếp điểm bền bỉ: Cấu hình SPDT cho phép chuyển đổi linh hoạt giữa trạng thái thường mở (NO) và thường đóng (NC), dễ dàng tích hợp vào nhiều loại mạch điều khiển PLC hoặc Relay.
- Khả năng chịu tải lớn: Với dòng điện định mức lên đến 15A, thiết bị có thể trực tiếp điều khiển các tải điện trở mà không nhất thiết phải qua relay trung gian, giúp tối ưu hóa chi phí và không gian lắp đặt.
- Tiêu chuẩn quốc tế: Sản phẩm đạt các chứng chỉ khắt khe như CCC, CE, CSA, TÜV, UL, đảm bảo an toàn tối đa cho hệ thống và người vận hành.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Model | Z-15GQ21-B7-K |
| Kiểu tác động | Pittông con lăn chéo (Cross-roller plunger) |
| Cấu hình tiếp điểm | SPDT (1 NO + 1 NC) |
| Dòng định mức (Tải điện trở) | 15A tại 250VAC / 0.25A tại 250VDC |
| Lực tác động (Operating Force) | 2.45...3.43N |
| Phương pháp kết nối | Đầu nối bắt vít (Screw terminals) |
| Khoảng cách hành trình vượt (Over travel) | 3.58mm |
| Nhiệt độ làm việc | -25 đến 80°C |
| Cấp độ bảo vệ | IP00 |
| Lỗ lắp đặt | D12.5mm |
Lợi ích khi lựa chọn Omron Z-15GQ21-B7-K
- Tối ưu hiệu suất vận hành: Giảm thiểu các sai số về vị trí, giúp máy móc hoạt động nhịp nhàng, giảm tỷ lệ lỗi sản phẩm.
- Tiết kiệm chi phí bảo trì: Cơ chế con lăn chéo giảm mài mòn cơ khí, giúp doanh nghiệp kéo dài chu kỳ thay thế linh kiện.
- An toàn tuyệt đối: Thiết bị hoạt động tin cậy giúp kiểm soát hành trình an toàn, ngăn ngừa các va chạm cơ khí nguy hiểm gây hư hỏng máy.
- Lắp đặt linh hoạt: Thiết kế tiêu chuẩn cho phép thay thế và nâng cấp hệ thống một cách nhanh chóng.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Xác định điểm giới hạn: Đo đạc và tính toán chính xác vị trí cần dừng hoặc phát hiện trên cơ cấu máy móc.
- Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng để lắp công tắc qua lỗ D12.5mm lên bề mặt máy hoặc lắp xuyên lỗ theo bản vẽ thiết kế.
- Bước 3: Đấu nối điện: Kết nối dây dẫn vào các terminal theo đúng sơ đồ tiếp điểm SPDT (Lưu ý xác định đúng chân COM, NO, NC).
- Bước 4: Căn chỉnh lực tác động: Điều chỉnh cơ cấu cơ khí sao cho vật tác động chạm vào con lăn chéo với lực nằm trong dải tiêu chuẩn 2.45...3.43N.
- Bước 5: Kiểm tra vận hành: Thực hiện thử nghiệm đóng ngắt tín hiệu thực tế để đảm bảo công tắc hoạt động chính xác trước khi bàn giao vận hành chính thức.
Sản phẩm sử dụng chung với thiết bị nào?
Để hệ thống tự động hóa vận hành hoàn hảo, Z-15GQ21-B7-K thường được kết nối đồng bộ với:
- Bộ điều khiển PLC (Omron/Siemens...): Tiếp nhận tín hiệu hành trình để thực hiện các logic điều khiển tự động.
- Relay/Contactor: Dùng để cách ly hoặc điều khiển các tải động cơ, thiết bị công suất lớn.
- Bộ nguồn DC/AC: Cung cấp năng lượng cho mạch điều khiển trung tâm và tín hiệu phản hồi.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực kỹ thuật cao:
- Hệ thống băng tải: Kiểm soát điểm dừng sản phẩm hoặc giới hạn tốc độ vận hành.
- Máy công cụ (CNC, Phay, Tiện): Xác định điểm Home hoặc giới hạn hành trình các trục di chuyển X, Y, Z.
- Dây chuyền đóng gói tự động: Kiểm tra vị trí chính xác của vật phẩm trước khi đóng nắp hoặc dán nhãn.
- Cửa tự động & Thang máy: Đảm bảo các cửa đóng/mở đúng vị trí an toàn, ngăn chặn kẹt cửa.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm Z-15GQ21-B7-K tại AUT VN có phải hàng chính hãng không?
Hoàn toàn chính hãng. AUT VN cam kết cung cấp sản phẩm Omron Nhật Bản 100%, đầy đủ chứng chỉ CO/CQ minh bạch cho khách hàng.
2. Tại sao nên chọn loại con lăn chéo (Cross-roller) thay vì piston thường?
Con lăn chéo cho phép vật tác động trượt qua bề mặt dễ dàng, giúp giảm lực ma sát và tránh tình trạng mài mòn đầu piston, từ đó tăng tuổi thọ thiết bị lên gấp nhiều lần.
3. Tiếp điểm SPDT có ý nghĩa gì trong việc đấu nối?
SPDT có nghĩa là 1 tiếp điểm chung (COM) kết hợp với 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC). Bạn có thể tùy biến mạch điện theo nhu cầu đóng hoặc ngắt tín hiệu.
4. Công tắc này có khả năng chống nước không?
Sản phẩm có cấp bảo vệ IP00, nghĩa là không chống nước. Quý khách nên lắp đặt thiết bị bên trong tủ điện hoặc hộp bảo vệ chuyên dụng để tránh độ ẩm và nước.
5. Tôi có thể dùng trực tiếp để điều khiển thiết bị 15A không?
Có, thiết bị chịu được dòng điện tải điện trở lên đến 15A tại 250VAC, rất thuận tiện cho các ứng dụng tải nhỏ mà không cần qua relay trung gian.
6. Làm cách nào để kiểm tra công tắc còn hoạt động tốt hay không?
Sử dụng đồng hồ vạn năng ở chế độ đo thông mạch. Khi tác động vào con lăn, nếu trạng thái giữa chân COM và NO/NC thay đổi thì công tắc vẫn hoạt động bình thường.
7. Thời gian bảo hành của sản phẩm như thế nào?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng Omron khi mua tại AUT VN. Chúng tôi cam kết hỗ trợ kỹ thuật nhanh chóng.
8. AUT VN có hỗ trợ xuất hóa đơn VAT cho doanh nghiệp không?
Có, chúng tôi cung cấp đầy đủ hóa đơn VAT và các chứng từ CO/CQ liên quan cho khách hàng doanh nghiệp.
9. Sản phẩm có sẵn hàng để giao ngay không?
AUT VN luôn duy trì kho hàng lớn, sẵn sàng cung cấp số lượng nhiều và hỗ trợ giao hàng nhanh chóng trên toàn quốc.
10. Lưu ý quan trọng nhất khi lắp đặt là gì?
Hãy đảm bảo lực tác động vật lý nằm trong dải 2.45...3.43N để tránh gây hỏng cơ cấu tiếp điểm và đảm bảo độ nhạy của cảm biến.
