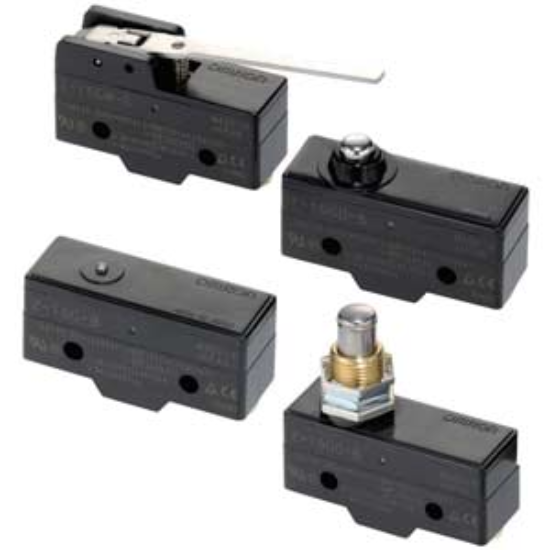

Công tắc hành trình Omron Z-15GQ22-B7-K | Pittông Con Lăn, 15A, SPDT - AUT VN

Model: Z-15GQ22-B7-K (Thương hiệu Omron Nhật Bản)
Kiểu tác động: Roller Plunger (Pittông con lăn) giúp giảm ma sát và tăng độ bền cơ học
Cấu hình tiếp điểm: SPDT (1 NO + 1 NC) linh hoạt điều khiển
Khả năng chịu tải: Dòng định mức cao lên đến 15A tại 250VAC
Ứng dụng: Chuyên dụng cho máy CNC, hệ thống băng tải và cánh tay Robot

nhà chế tạo: Omron

SKU: Z-15GQ22-B7-K

Tải xuống mẫu

Giá cũ: 399.750 ₫

Giá bán: 319.800 ₫

Số lượng:

Giới thiệu Công tắc hành trình Omron Z-15GQ22-B7-K chính hãng

Công tắc hành trình Omron Z-15GQ22-B7-K (Limit Switch) là thiết bị cảm biến vị trí cơ học cao cấp, đóng vai trò then chốt trong việc kiểm soát hành trình và phát hiện vật thể trong các hệ thống tự động hóa công nghiệp hiện đại. Với cơ chế pittông con lăn (Roller plunger) đặc trưng, sản phẩm giúp triệt tiêu ma sát trượt, giảm mài mòn cơ khí và đảm bảo tín hiệu phản hồi chính xác tuyệt đối. Đây là sự lựa chọn hàng đầu cho các kỹ sư và doanh nghiệp yêu cầu độ bền cao, khả năng chịu tải điện lớn, đảm bảo hệ thống vận hành an toàn và ổn định tại AUT VN.

Điểm nổi bật của Omron Z-15GQ22-B7-K

Vận hành êm ái & Bền bỉ: Thiết kế con lăn giúp chuyển đổi ma sát trượt thành ma sát lăn, bảo vệ bề mặt vật thể tiếp xúc và kéo dài tuổi thọ thiết bị vượt trội.
Công suất điều khiển mạnh mẽ: Khả năng chịu tải lên đến 15A cho phép điều khiển trực tiếp nhiều loại thiết bị chấp hành, giúp tối ưu chi phí lắp đặt và không gian tủ điện.
Độ chính xác cực cao: Phản hồi tức thì với lực tác động được tinh chỉnh chuẩn xác, giúp hệ thống tự động hóa đạt hiệu suất tối đa.
Tiêu chuẩn quốc tế: Đáp ứng các chứng nhận an toàn khắt khe như CCC, CE, CSA, TÜV, UL, phù hợp cho cả môi trường công nghiệp nặng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specifications)
Model	Z-15GQ22-B7-K
Thương hiệu	Omron (Nhật Bản)
Kiểu tác động	Roller plunger (Pittông con lăn)
Cấu hình tiếp điểm	SPDT (1 NO + 1 NC)
Dòng điện định mức	15A tại 250VAC, 0.25A tại 250VDC
Lực tác động (OF)	2.45...3.43N
Phương pháp kết nối	Đầu nối bắt vít (Screw terminals)
Đường kính lỗ lắp	D12.5mm
Khoảng cách tác động	0.4mm
Nhiệt độ vận hành	-25 đến 80°C
Cấp bảo vệ	IP00

Lợi ích khi sử dụng Omron Z-15GQ22-B7-K

Tối ưu hóa an toàn: Ngăn chặn tuyệt đối các va chạm cơ khí ngoài ý muốn, bảo vệ máy móc khỏi hư hỏng do chạy quá hành trình.
Tăng năng suất lao động: Gửi tín hiệu chính xác về PLC, giúp quy trình sản xuất diễn ra mượt mà, không sai sót.
Tiết kiệm chi phí bảo trì: Độ bền cơ học cực cao giúp giảm tần suất thay thế linh kiện, giảm thiểu thời gian dừng máy (down-time).

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Xác định vị trí: Đo đạc điểm giới hạn hành trình. Đảm bảo con lăn sẽ tiếp xúc trực tiếp và vuông góc với vật thể để tránh mòn lệch tâm.
Bước 2: Cố định thiết bị: Sử dụng vít chuyên dụng lắp qua lỗ D12.5mm để cố định công tắc vào khung máy chắc chắn.
Bước 3: Đấu nối điện: Kết nối dây dẫn vào terminal theo sơ đồ. Sử dụng chân NO cho lệnh kích hoạt và chân NC cho lệnh dừng khẩn cấp/an toàn.
Bước 4: Kiểm tra vận hành: Chạy thử máy ở chế độ Manual (tốc độ thấp) để xác nhận tín hiệu phản hồi về bộ điều khiển (PLC/Controller) là chính xác.

Sản phẩm kết hợp lý tưởng (isRelatedTo)

Để hệ thống vận hành đồng bộ và đạt hiệu quả cao nhất, Omron Z-15GQ22-B7-K nên được kết hợp cùng:

Bộ lập trình PLC: Omron CJ/CP series, Siemens S7, Mitsubishi FX.
Rơ-le trung gian: Bảo vệ tiếp điểm khi điều khiển tải cảm lớn.
Nút nhấn dừng khẩn cấp: Tạo lớp bảo vệ an toàn đa tầng.
Hộp đấu nối (Terminal Box): Quản lý dây dẫn gọn gàng và chống nhiễu.

Ứng dụng thực tế (Application)

Ngành gia công cơ khí: Giới hạn hành trình trục X, Y, Z của máy CNC, máy phay, máy tiện.
Hệ thống Logistics: Phát hiện sản phẩm trên băng tải để phân loại, đếm hoặc đóng gói.
Thiết bị nâng hạ: Xác định vị trí dừng tầng chính xác cho thang máy hoặc cửa tự động.
Robot công nghiệp: Xác định điểm Home (điểm gốc) để định vị tọa độ chính xác.

Câu hỏi thường gặp (FAQ)

1. Sản phẩm Z-15GQ22-B7-K tại AUT VN có chính hãng không?
Có, AUT VN cam kết cung cấp hàng Omron chính hãng 100%, đầy đủ chứng chỉ CO/CQ nhập khẩu.

2. Tại sao tôi nên chọn kiểu Roller Plunger cho ứng dụng này?
Kiểu con lăn giúp chuyển đổi ma sát trượt thành ma sát lăn, tránh làm trầy xước vật thể và giảm mòn cơ khí cho công tắc.

3. Tiếp điểm SPDT có ý nghĩa gì trong đấu nối?
SPDT (1 NO + 1 NC) cho phép bạn linh hoạt chọn chế độ đóng mạch hoặc ngắt mạch tùy theo logic điều khiển của máy.

4. Dòng điện 15A có thể dùng trực tiếp cho Motor không?
Với tải điện trở thì được, nhưng với tải cảm (như Motor), bạn nên dùng qua rơ-le trung gian để bảo vệ tiếp điểm công tắc bền hơn.

5. Thiết bị này có chống nước không?
Sản phẩm có cấp bảo vệ IP00, không chống nước. Nếu dùng trong môi trường ẩm, bạn cần lắp trong hộp bảo vệ chuyên dụng.

6. Lực tác động 2.45N - 3.43N có quá nhạy không?
Đây là mức lực tiêu chuẩn công nghiệp, đảm bảo đủ độ nhạy để kích hoạt nhưng không quá nhẹ để tránh rung động gây lỗi tín hiệu.

7. Tôi có thể mua lẻ 1 chiếc tại AUT VN không?
Có, AUT VN hỗ trợ bán lẻ và bán sỉ với mức giá cạnh tranh nhất thị trường.

8. Cách phân biệt hàng Omron thật và giả như thế nào?
Hàng thật có vỏ nhựa đúc sắc nét, logo in laser không lem và có đầy đủ giấy tờ CO/CQ từ nhà cung cấp.

9. Sản phẩm này có hỗ trợ lắp cho máy in 3D không?
Hoàn toàn được, rất phù hợp để làm cảm biến giới hạn hành trình cho các dòng máy in 3D công nghiệp.

10. AUT VN có hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ thuật của AUT VN luôn sẵn sàng hỗ trợ tư vấn sơ đồ đấu nối qua Zalo/Điện thoại.

Nguồn tham khảo: Omron Industrial Automation
