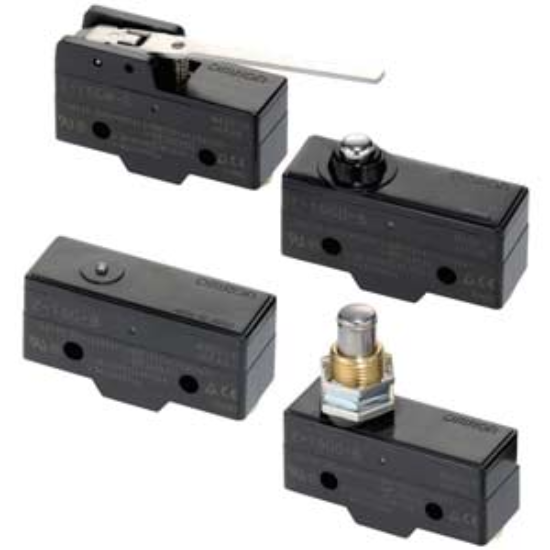

Giới thiệu về Công tắc hành trình Omron Z-15GQ7-B
Công tắc hành trình Omron Z-15GQ7-B là thiết bị cảm biến vị trí chính xác cao, được thiết kế để phát hiện sự hiện diện hoặc giới hạn chuyển động của các bộ phận máy móc trong công nghiệp. Với thương hiệu Omron danh tiếng, sản phẩm đảm bảo khả năng vận hành bền bỉ, phản hồi nhanh và độ tin cậy tuyệt đối trong các hệ thống tự động hóa.
Điểm nổi bật của sản phẩm
- Khả năng chịu tải lớn: Hỗ trợ dòng điện lên đến 15A, phù hợp cho nhiều loại tải công nghiệp.
- Độ chính xác tuyệt đối: Kiểu tác động Pin plunger giúp xác định vị trí điểm dừng chính xác đến từng milimet.
- Thiết kế bền bỉ: Vỏ nhựa cao cấp, chịu được môi trường làm việc khắc nghiệt từ -25°C đến 80°C.
- Tiêu chuẩn quốc tế: Đạt chứng nhận CCC, CE, CSA, TÜV, UL, đảm bảo an toàn cho mọi công trình.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết |
| Model | Z-15GQ7-B |
| Kiểu tác động | Pin plunger (Thanh chốt) |
| Cấu hình tiếp điểm | SPDT (Single Pole Double Throw) |
| Công suất tiếp điểm | 15A at 250VAC, 0.25A at 250VDC |
| Phương pháp kết nối | Chân hàn loại to |
| Cách lắp đặt | Lắp bề mặt, Lắp xuyên lỗ |
| Hướng tác động | Hướng trục (Axial direction) |
| Vật liệu thân vỏ | Nhựa kỹ thuật cao cấp |
| Lỗ lắp đặt | D12.5mm |
| Nhiệt độ môi trường | -25...80°C |
| Cấp độ bảo vệ | IP00 |
| Kích thước tổng thể | 49.2mm x 17.45mm x 24.2mm |
Nguồn tham khảo: Omron Industrial Automation
Lợi ích khi sử dụng Z-15GQ7-B
- Tối ưu hóa vận hành: Giúp hệ thống tự động dừng hoặc chuyển chế độ chính xác, tránh va chạm hư hỏng máy móc.
- Giảm chi phí bảo trì: Với độ bền cơ học cao, sản phẩm kéo dài thời gian thay thế linh kiện.
- Dễ dàng tích hợp: Thiết kế tiêu chuẩn phù hợp với hầu hết các tủ điện và khung máy hiện nay.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Xác định vị trí cần đặt công tắc để vật tác động chạm đúng vào thanh chốt (Pin plunger).
- Bước 2: Khoan lỗ D12.5mm và cố định công tắc bằng vít chuyên dụng.
- Bước 3: Thực hiện đấu nối dây vào chân hàn. Lưu ý sử dụng mối hàn chắc chắn hoặc đầu cốt phù hợp để tránh lỏng lẻo.
- Bước 4: Kiểm tra thông mạch bằng đồng hồ VOM để đảm bảo tiếp điểm SPDT hoạt động đúng trạng thái NO/NC.
- Bước 5: Vận hành thử máy ở tốc độ chậm để căn chỉnh vị trí tác động chính xác nhất.
Sản phẩm sử dụng chung
Để hệ thống vận hành hoàn chỉnh, bạn nên kết hợp Z-15GQ7-B với:
- Relay trung gian Omron: Để cách ly và khuếch đại tín hiệu.
- Bộ điều khiển PLC: Tiếp nhận tín hiệu từ công tắc hành trình để điều khiển logic.
- Hộp đấu nối/Terminal Block: Giúp quản lý dây dẫn gọn gàng và an toàn.
Ứng dụng thực tế
- Máy đóng gói: Xác định vị trí bao bì đã vào đúng vị trí hàn.
- Băng tải tự động: Phát hiện sản phẩm đến điểm dừng để phân loại.
- Thang máy/Cổng tự động: Cảm biến giới hạn hành trình để dừng động cơ.
- Cánh tay Robot: Xác định điểm Home hoặc giới hạn vùng hoạt động.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm Z-15GQ7-B có chống nước không?
Trả lời: Model này có cấp bảo vệ IP00, do đó không chống nước và bụi. Bạn nên lắp trong tủ điện hoặc có nắp che nếu môi trường ẩm ướt.
2. Sự khác biệt giữa SPDT và các loại khác là gì?
Trả lời: SPDT (Single Pole Double Throw) cho phép bạn chọn sử dụng tiếp điểm thường mở (NO) hoặc thường đóng (NC) tùy theo yêu cầu mạch điều khiển.
3. Chân hàn loại to có khó lắp đặt không?
Trả lời: Không, chân hàn loại to giúp mối nối chắc chắn hơn, chịu dòng 15A tốt hơn, rất phù hợp cho ứng dụng công nghiệp.
4. Làm sao để biết hàng chính hãng Omron?
Trả lời: Sản phẩm tại AUT VN đầy đủ CO/CQ, tem mác rõ ràng và bảo hành theo chính sách của hãng.
5. Tuổi thọ của công tắc này là bao lâu?
Trả lời: Tuổi thọ phụ thuộc vào tần suất tác động và tải điện, nhưng dòng Z của Omron nổi tiếng với hàng triệu lần đóng ngắt cơ học.
6. Tôi có thể dùng cho điện 220V không?
Trả lời: Có, sản phẩm hỗ trợ tối đa 250VAC, vì vậy hoàn toàn dùng tốt cho điện 220V tại Việt Nam.
7. Nếu thanh chốt bị cong thì có thay thế được không?
Trả lời: Thông thường thanh chốt được đúc liền, nếu hư hỏng nặng bạn nên thay mới toàn bộ công tắc để đảm bảo độ chính xác.
8. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?
Trả lời: Có, chúng tôi miễn phí hỗ trợ tư vấn cài đặt và hướng dẫn sử dụng cho khách hàng.
9. Thời gian giao hàng là bao lâu?
Trả lời: Tùy vào số lượng, hàng có sẵn sẽ giao trong 24h tại TP.HCM và 3-5 ngày cho các tỉnh thành khác.
10. Có xuất hóa đơn VAT không?
Trả lời: Có, AUT VN cung cấp hóa đơn VAT đầy đủ cho mọi đơn hàng.
