Công Tắc Hành Trình Omron Z-15GW2277-B - Cần Gạt Con Lăn, SPDT 15A, Độ Bền Cao | AUT VN

  • Model: Z-15GW2277-B (Omron Nhật Bản) - Cam kết chính hãng tại AUT VN.
  • Kiểu tác động: Cần gạt con lăn bản lề (Hinge roller lever) giúp giảm ma sát, tăng tuổi thọ.
  • Cấu hình tiếp điểm: SPDT (1NO + 1NC) linh hoạt cho mọi hệ thống điều khiển.
  • Khả năng chịu tải: 15A tại 250VAC, vận hành ổn định trong môi trường công nghiệp công suất lớn.
  • Ứng dụng: Lý tưởng cho máy CNC, băng tải, cánh tay robot và hệ thống tự động hóa.
nhà chế tạo: Omron
SKU: Z-15GW2277-B
Giá cũ: 454.800 ₫
363.840 ₫

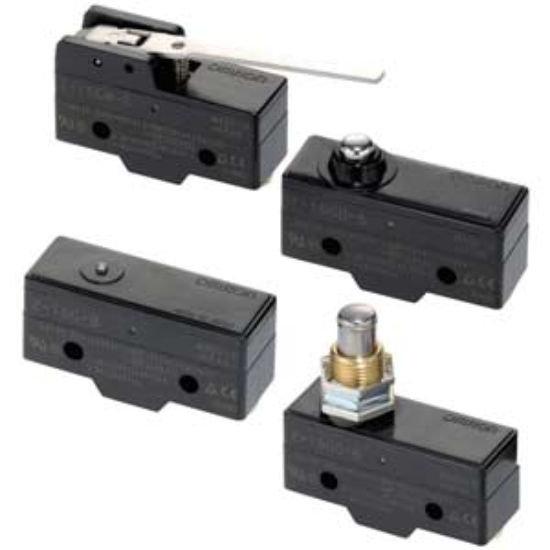

Giới thiệu về Công tắc hành trình Omron Z-15GW2277-B

Công tắc hành trình Omron Z-15GW2277-B là thiết bị cảm biến vị trí cơ học cao cấp, đóng vai trò "mắt xích" quan trọng trong việc giám sát hành trình và giới hạn chuyển động của máy móc. Được sản xuất bởi Omron Nhật Bản, sản phẩm này không chỉ cung cấp độ chính xác tuyệt đối mà còn đảm bảo an toàn vận hành cho các hệ thống tự động hóa phức tạp. Tại AUT VN, chúng tôi cung cấp model Z-15GW2277-B chính hãng, giúp doanh nghiệp tối ưu hóa quy trình sản xuất và giảm thiểu rủi ro va chạm cơ khí.

Điểm nổi bật của Omron Z-15GW2277-B

  • Công nghệ con lăn giảm ma sát: Thiết kế cần gạt con lăn bản lề (Hinge roller lever) giúp chuyển đổi chuyển động trượt thành chuyển động quay, giảm thiểu mài mòn cho thiết bị và vật tác động.
  • Tiếp điểm SPDT linh hoạt: Với một cặp tiếp điểm Thường Đóng (NC) và Thường Mở (NO), bạn dễ dàng tùy chỉnh mạch điều khiển theo nhu cầu thực tế (ngắt hoặc kích hoạt).
  • Khả năng chịu tải mạnh mẽ: Định mức 15A cho phép thiết bị trực tiếp điều khiển các tải trung bình mà không cần qua relay trung gian trong một số trường hợp đơn giản.
  • Vật liệu chuẩn công nghiệp: Vỏ nhựa kỹ thuật chịu lực, chống va đập, đảm bảo tín hiệu đóng ngắt dứt khoát ngay cả trong môi trường rung lắc mạnh.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Giá trị chi tiết
ModelZ-15GW2277-B
Thương hiệuOmron (Nhật Bản)
Kiểu tác độngCần gạt con lăn bản lề (Hinge roller lever)
Cấu hình tiếp điểmSPDT (1NO + 1NC)
Dòng định mức15A tại 250VAC / 0.25A tại 250VDC
Lực tác động (OF)Tối đa 1.67N
Phương pháp đấu nốiĐầu nối bắt vít (Screw terminals)
Kiểu lắp đặtLắp bề mặt (Surface mount)
Chiều dài cần gạt31.9mm
Nhiệt độ vận hành-25°C đến +80°C
Cấp bảo vệIP00
Chứng chỉCCC, CE, CSA, TÜV, UL

Lợi ích khi lựa chọn Omron Z-15GW2277-B

  • Ngăn chặn sự cố cơ khí: Tự động ngắt nguồn hoặc chuyển trạng thái khi máy đạt giới hạn, tránh hư hỏng nghiêm trọng cho thiết bị đắt tiền.
  • Tăng năng suất vận hành: Phản hồi tức thì, chính xác giúp PLC điều khiển nhịp nhàng, giảm sai số trong sản xuất hàng loạt.
  • Tiết kiệm chi phí bảo trì: Độ bền cơ học vượt trội của Omron giúp kéo dài chu kỳ thay thế, giảm thời gian dừng máy (downtime).
  • Lắp đặt nhanh chóng: Thiết kế tiêu chuẩn hóa, dễ dàng tích hợp vào mọi hệ thống máy móc hiện có mà không cần thay đổi kết cấu lớn.

Hướng dẫn lắp đặt và sử dụng (How-to)

  1. Bước 1: Xác định tọa độ tác động: Đo đạc chính xác vị trí mà cam hoặc vật thể sẽ tiếp xúc với con lăn của công tắc.
  2. Bước 2: Cố định thiết bị: Bắt vít thân công tắc lên bề mặt máy. Lưu ý: Đảm bảo con lăn vuông góc với hướng di chuyển của vật thể để tránh làm cong cần gạt.
  3. Bước 3: Đấu nối điện: Kết nối dây dẫn vào các terminal. Sử dụng cổng Common (COM) kết hợp với NO (Thường mở) hoặc NC (Thường đóng) tùy theo sơ đồ logic điều khiển.
  4. Bước 4: Hiệu chỉnh thực tế: Vận hành máy ở chế độ Manual (tốc độ thấp) để kiểm tra điểm tác động. Điều chỉnh vị trí vít cố định cho đến khi đạt độ chính xác mong muốn trước khi chạy Auto.

Sản phẩm thường sử dụng chung (isRelatedTo)

  • PLC Omron (CP1H, CP1L, CJ2M): Tiếp nhận tín hiệu số từ công tắc để xử lý logic điều khiển.
  • Relay trung gian Omron: Cách ly tín hiệu và điều khiển các tải công suất lớn hơn 15A.
  • Vỏ hộp bảo vệ IP65/IP67: Bảo vệ công tắc khỏi bụi bẩn và nước (do model Z-15GW2277-B có chuẩn IP00).
  • Cáp điều khiển chống nhiễu: Đảm bảo tín hiệu truyền về trung tâm không bị ảnh hưởng bởi biến tần.

Ứng dụng thực tế (Application)

  • Băng tải tự động: Phát hiện vị trí sản phẩm để dừng, phân loại hoặc đóng gói.
  • Máy CNC & Máy phay: Xác định điểm Home (điểm gốc) và giới hạn an toàn cho các trục X, Y, Z.
  • Robot công nghiệp: Giới hạn hành trình cánh tay Robot, ngăn chặn va chạm với vật cản.
  • Thang máy & Cửa tự động: Xác định trạng thái đóng/mở hoàn toàn để kích hoạt lệnh di chuyển.

FAQ - Những câu hỏi thường gặp

1. Công tắc Omron Z-15GW2277-B có chống nước không?
Sản phẩm có cấp bảo vệ IP00 (không chống nước/bụi). Nếu dùng trong môi trường ẩm ướt, bạn nên lắp thêm vỏ hộp bảo vệ chuyên dụng từ AUT VN.

2. Tiếp điểm SPDT là gì và dùng thế nào?
SPDT (Single Pole Double Throw) cho phép bạn chọn 1 trong 2 chế độ: NO (Đóng mạch khi nhấn) hoặc NC (Ngắt mạch khi nhấn), rất linh hoạt cho mọi mạch logic.

3. Lực tác động 1.67N có nhạy không?
Đây là mức lực tiêu chuẩn công nghiệp, đủ nhạy để không gây áp lực lên vật thể nhưng đủ chắc để không bị kích hoạt bởi rung động nhẹ.

4. Thiết bị này có dùng được cho điện 220V không?
Có, sản phẩm hỗ trợ lên đến 250VAC với dòng 15A, hoàn toàn tương thích với điện lưới công nghiệp Việt Nam.

5. Làm sao để biết hàng Omron chính hãng tại AUT VN?
Sản phẩm tại AUT VN có tem mác rõ ràng, đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) từ nhà sản xuất.

6. Tại sao nên chọn cần gạt con lăn thay vì cần gạt thẳng?
Con lăn giúp giảm ma sát tối đa, tránh mài mòn vật tiếp xúc và kéo dài tuổi thọ cơ học cho công tắc.

7. Tốc độ phản hồi của Z-15GW2277-B là bao nhiêu?
Thời gian phản hồi tính bằng mili giây, đáp ứng tốt các yêu cầu tốc độ cao trong dây chuyền tự động hóa.

8. Tôi có thể thay thế riêng con lăn khi bị mòn không?
Để đảm bảo độ chính xác tuyệt đối và an toàn, chúng tôi khuyên bạn nên thay mới toàn bộ thiết bị khi có dấu hiệu mài mòn nặng.

9. Sản phẩm có phù hợp cho máy đóng gói thực phẩm?
Rất phù hợp để định vị khay/bao bì, nhưng lưu ý lắp đặt tránh vị trí tiếp xúc trực tiếp với chất lỏng hoặc hơi nước.

10. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron, kèm hỗ trợ kỹ thuật 24/7 từ đội ngũ chuyên gia của AUT VN.

Nguồn tham khảo: Omron Industrial Automation Official
