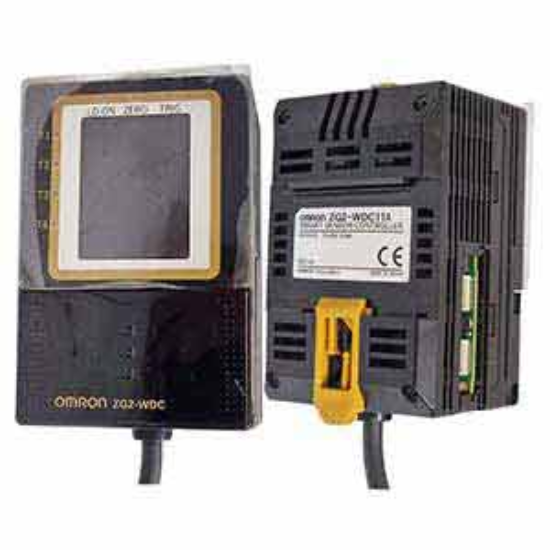

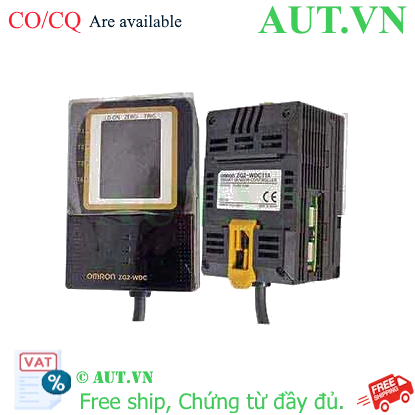

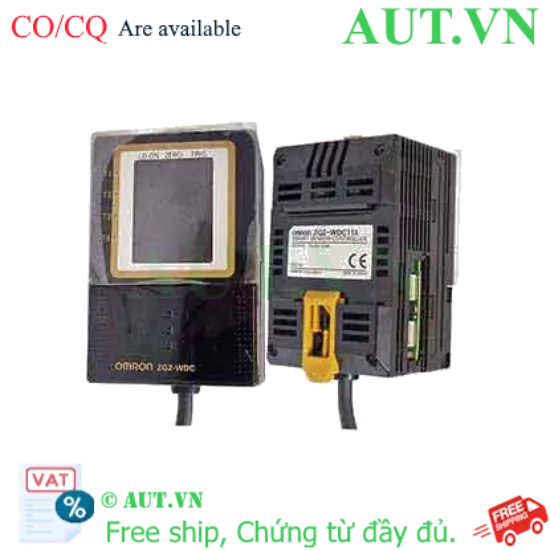

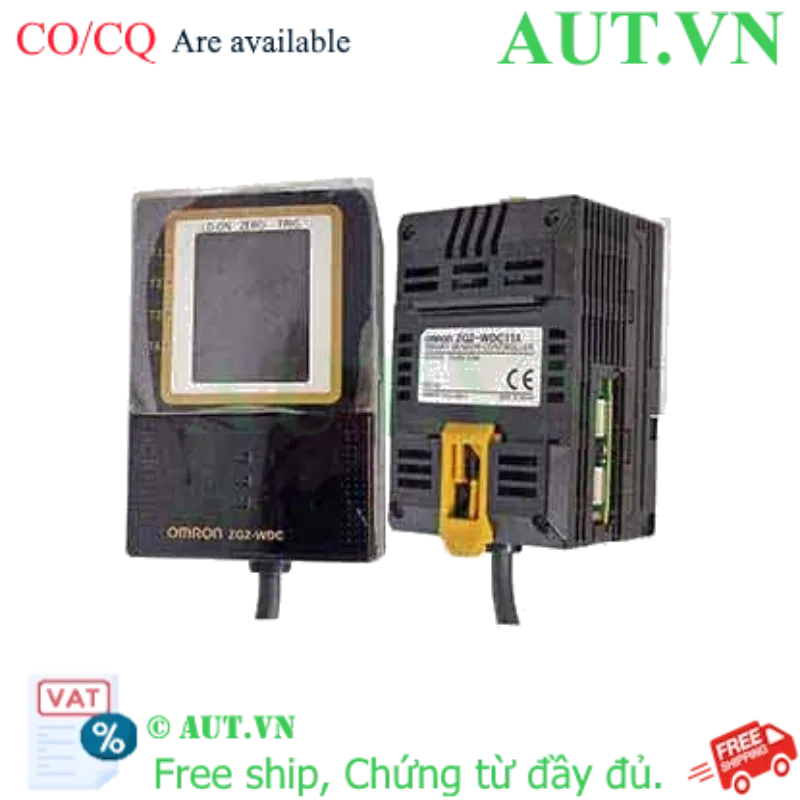

Cảm biến đo độ dày Omron ZG2-WDC11A - Độ chính xác Micro-mét, Ngõ ra NPN/Analog, Chính hãng AUT VN

Thương hiệu: Omron Japan - Chính hãng
Độ chính xác: Cấp độ micro-mét, đo lường tuyệt đối
Ngõ ra: Tích hợp NPN & Analog (-10...10V, 4...20mA) linh hoạt
Chức năng: Đo độ dày, chiều cao, chiều rộng, góc và diện tích mặt cắt
Truyền thông: Hỗ trợ RS-232C và USB mini-B
Phân phối bởi: AUT VN - Cam kết CO/CQ đầy đủ, hỗ trợ kỹ thuật chuyên sâu

nhà chế tạo: Omron

SKU: ZG2-WDC11A

Giá cũ: 104.627.250 ₫

Giá bán: 83.701.800 ₫

Số lượng:

Cảm biến đo độ dày Omron ZG2-WDC11A (Bộ khuếch đại cảm biến độ dịch chuyển) là giải pháp đo lường chính xác tuyệt đối cho các dây chuyền sản xuất công nghiệp hiện đại. Được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất về kiểm tra chất lượng (QC), ZG2-WDC11A cho phép doanh nghiệp kiểm soát sai số ở mức micro-mét, từ đó tối ưu hóa hiệu suất vận hành và giảm thiểu tỷ lệ phế phẩm trong sản xuất.

Điểm nổi bật của Omron ZG2-WDC11A

Khả năng đo đa năng: Không chỉ dừng lại ở đo độ dày, thiết bị còn hỗ trợ đo góc, tọa độ giao điểm và tính toán diện tích mặt cắt chi tiết một cách tự động.
Hệ thống ngõ ra kép: Sự kết hợp hoàn hảo giữa ngõ ra số (NPN) để báo tín hiệu đạt/lỗi (OK/NG) và ngõ ra tương tự (Analog) để truyền giá trị đo thời gian thực về PLC.
Giao diện trực quan: Màn hình LCD hiển thị thông số chi tiết, hỗ trợ cài đặt nhanh chóng qua cổng USB hoặc RS-232C, giúp giảm thời gian setup máy.
Độ bền công nghiệp: Vỏ Polycarbonate chịu lực, đạt tiêu chuẩn IEC, vận hành ổn định trong môi trường nhà xưởng khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Model	ZG2-WDC11A
Loại thiết bị	Bộ khuếch đại cảm biến độ dịch chuyển (Amplifier)
Nguồn cấp	24VDC ±10%
Loại ngõ ra	NPN Open Collector
Ngõ ra tương tự (Analog)	-10 đến 10V, 4 đến 20mA
Ngõ vào điều khiển	Bank input, Laser stop, Trigger, Zero reset
Truyền thông	RS-232C, USB mini-B
Dải hiển thị	-999.99999 đến 999.99999
Nhiệt độ vận hành	0 đến 50°C
Cấp bảo vệ	IP20
Kích thước (WxHxD)	60mm x 90mm x 52.5mm

Lợi ích khi đầu tư Omron ZG2-WDC11A

Nâng cao chất lượng sản phẩm: Kiểm soát kích thước thời gian thực giúp loại bỏ hoàn toàn các sản phẩm lỗi trước khi đóng gói, bảo vệ uy tín thương hiệu.
Tối ưu hóa thời gian Setup: Khả năng lưu trữ 16 hồ sơ (profiles) giúp kỹ thuật viên chuyển đổi giữa các mẫu sản phẩm khác nhau chỉ trong vài giây.
Giảm chi phí vận hành: Độ bền cao từ Omron giúp giảm thiểu chi phí thay thế và bảo trì định kỳ, tối đa hóa thời gian uptime của máy.

Hướng dẫn sử dụng chi tiết (How-to)

Lắp đặt phần cứng: Gắn bộ khuếch đại ZG2-WDC11A lên thanh ray DIN tiêu chuẩn (Sử dụng phụ kiện HYBT-01 hoặc PFP-100N).
Kết nối hệ thống: Kết nối đầu cảm biến dòng ZG2-WDS phù hợp vào bộ khuếch đại, sau đó cấp nguồn 24VDC đúng cực.
Thiết lập thông số: Sử dụng màn hình LCD tích hợp hoặc kết nối USB với máy tính để cài đặt dải đo (Range) và ngưỡng ngõ ra NPN cho tín hiệu OK/NG.
Hiệu chuẩn (Calibration): Kích hoạt chức năng "Zero reset input" để đưa giá trị về 0, đảm bảo độ chính xác tuyệt đối trước khi tiến hành đo lường.
Vận hành: Lựa chọn chế độ Trigger (External hoặc Auto) tùy theo đặc điểm tốc độ của băng chuyền sản xuất.

Sản phẩm sử dụng chung (isRelatedTo)

Đầu cảm biến (Bắt buộc): Omron ZG2-WDS22, ZG2-WDS3VT, ZG2-WDS70, ZG2-WDS8T.
Giá đỡ chuyên dụng: ZS-XPM1, ZS-XPM2.
Cáp kết nối: ZG2-XC15CR, ZG2-XC25CR, ZG2-XC3CR, ZG2-XC8CR.
Phụ kiện lắp đặt: Thanh ray DIN HYBT-01, Chặn sắt BIZ-07.

Ứng dụng thực tế (Application)

Sản xuất Điện tử: Đo độ dày bản mạch PCB, kiểm tra độ phẳng của chip bán dẫn, đo khoảng cách linh kiện siêu nhỏ.
Công nghiệp Ô tô: Đo độ dày ron cao su, kiểm tra kích thước chi tiết cơ khí chính xác cao trong động cơ và hộp số.
Ngành Bao bì & Nhựa: Kiểm soát độ dày màng nhựa, màng nhôm, đo độ dày nắp chai và vỏ nhựa.
Gia công Cơ khí: Đo bước 2 điểm, 3 điểm, đo góc nghiêng và tính toán diện tích mặt cắt chi tiết phay/tiện CNC.

Câu hỏi thường gặp (FAQ)

1. Omron ZG2-WDC11A có bao gồm đầu cảm biến không?
Không. ZG2-WDC11A là bộ khuếch đại (Amplifier). Để hoạt động, bạn cần mua kèm đầu cảm biến dòng ZG2-WDS tùy theo dải đo yêu cầu.

2. Thiết bị có thể kết nối với PLC nào?
Thiết bị hỗ trợ ngõ ra NPN và Analog (-10V đến 10V, 4-20mA), tương thích hoàn toàn với hầu hết các PLC phổ biến hiện nay như Siemens, Mitsubishi, Omron, Keyence...

3. Tôi có thể cài đặt thông số qua phần mềm không?
Có, bạn có thể sử dụng cáp USB mini-B kết nối với máy tính để cấu hình nhanh, chính xác và lưu trữ thông số dễ dàng hơn so với thao tác trên LCD.

4. ZG2-WDC11A đo được những thông số gì?
Thiết bị đo được độ dày, chiều cao, chiều rộng, đo góc, tọa độ giao điểm và tự động tính toán diện tích mặt cắt.

5. Sản phẩm có chịu được môi trường ẩm ướt không?
Thiết bị có cấp bảo vệ IP20, thiết kế để lắp trong tủ điện. Nếu môi trường có độ ẩm cao hoặc nhiều bụi, quý khách nên lắp trong tủ điện đạt chuẩn IP54 hoặc IP65.

6. Tôi có thể lưu bao nhiêu cấu hình đo trên thiết bị?
Thiết bị hỗ trợ lưu trữ lên đến 16 profiles, cực kỳ tiện lợi khi dây chuyền cần chuyển đổi giữa nhiều mẫu sản phẩm đo khác nhau.

7. Sự khác biệt giữa ngõ ra NPN và Analog trên ZG2-WDC11A là gì?
Ngõ ra NPN dùng để phát tín hiệu On/Off nhanh (Ví dụ: Sản phẩm đạt - OK / Sản phẩm lỗi - NG), trong khi ngõ ra Analog cung cấp giá trị đo thực tế chính xác dưới dạng điện áp hoặc dòng điện.

8. Sản phẩm mua tại AUT VN có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn Omron và được hỗ trợ kỹ thuật trực tiếp bởi đội ngũ kỹ sư chuyên sâu tại AUT VN.

9. Làm sao để đưa giá trị đo về 0 nhanh nhất?
Bạn có thể sử dụng ngõ vào "Zero reset input" để thực hiện hiệu chuẩn về 0 một cách tự động thông qua PLC hoặc nhấn nút thủ công trên thiết bị.

10. Thời gian giao hàng tại TP.HCM mất bao lâu?
AUT VN hỗ trợ giao hàng hỏa tốc tại TP.HCM tùy theo lượng tồn kho. Vui lòng liên hệ Zalo 0968.053.025 để kiểm tra tình trạng hàng sẵn có.

Nguồn tham khảo: Omron Industrial Automation
