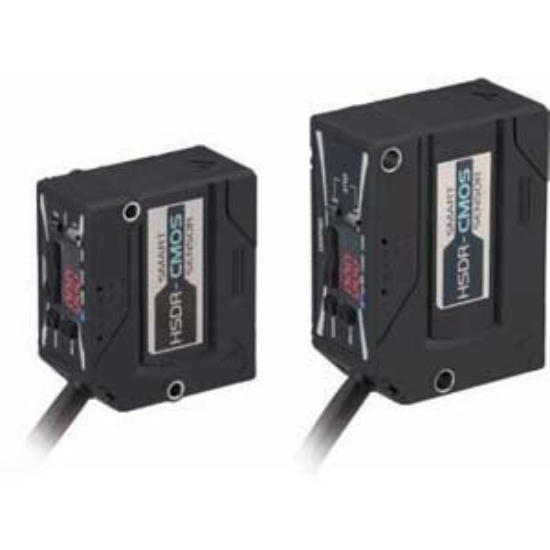

Cảm biến đo độ dày Laser Omron ZX0-LD100A61 (65-135mm, 4-20mA, NPN)

Thương hiệu: Omron
Dải đo: 65...135mm
Ngõ ra: NPN và Ngõ ra tương tự 4...20mA
Công nghệ: Cảm biến Laser phản xạ khuếch tán
Kích thước tia: 0.33mm (độ chính xác cực cao)
Cấp bảo vệ: IP67 chống bụi và nước
Chiều dài cáp: 2m

nhà chế tạo: Omron

SKU: ZX0-LD100A61 2M

Tải xuống mẫu

Giá cũ: 12.316.500 ₫

Giá bán: 9.853.200 ₫

Giới thiệu Cảm biến đo độ dày Laser Omron ZX0-LD100A61

Trong các dây chuyền sản xuất tự động hóa hiện đại, việc kiểm soát độ dày vật liệu một cách chính xác là yếu tố sống còn để đảm bảo chất lượng sản phẩm. Cảm biến đo độ dày Omron ZX0-LD100A61 là giải pháp công nghệ Laser tiên tiến, cho phép đo lường độ dịch chuyển và độ dày với độ chính xác cực cao trong dải đo từ 65mm đến 135mm. Với khả năng xuất tín hiệu kép (NPN và Analog 4-20mA), sản phẩm này dễ dàng tích hợp vào mọi hệ thống PLC và bộ điều khiển công nghiệp.

Điểm nổi bật của Omron ZX0-LD100A61

Độ chính xác siêu việt: Sử dụng nguồn sáng Laser (660nm) với kích thước tia cực nhỏ (0.33mm), giúp đo lường các chi tiết nhỏ nhất mà không bị nhiễu.
Đa dạng ngõ ra: Kết hợp giữa ngõ ra số NPN và ngõ ra tương tự 4-20mA, phù hợp cho cả việc đếm sản phẩm và điều khiển biến tần/biến áp.
Thiết kế bền bỉ: Tiêu chuẩn IP67 giúp thiết bị hoạt động ổn định trong môi trường công nghiệp có bụi bẩn hoặc độ ẩm cao.
Hiển thị trực quan: Màn hình LED 7 đoạn giúp kỹ thuật viên dễ dàng theo dõi giá trị đo trực tiếp tại hiện trường.

Thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	ZX0-LD100A61 2M
Nguồn cấp	10...30VDC
Phương pháp cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Dải đo	65...135mm
Kích thước tia Laser	0.33mm đường kính
Loại ngõ ra	NPN
Ngõ ra tương tự (Analog)	4...20mA
Nguồn sáng	Laser (660 nm, 1 mW tối đa, Loại 2)
Thời gian đáp ứng	200ms
Cấp bảo vệ	IP67
Nhiệt độ hoạt động	-10...55°C
Chiều dài cáp	2m
Chất liệu vỏ	PBT (Polybutylene terephthalate)

Nguồn tham khảo kỹ thuật: Omron Industrial Automation

Lợi ích khi sử dụng Omron ZX0-LD100A61

Tối ưu hóa sản xuất: Giảm thiểu sai số đo lường thủ công, giúp duy trì chất lượng sản phẩm đồng nhất.
Tiết kiệm chi phí: Độ bền cao và khả năng chống chịu môi trường giúp giảm chi phí bảo trì, thay thế.
Dễ dàng lắp đặt: Thiết kế nhỏ gọn, phương pháp lắp bề mặt linh hoạt.

Hướng dẫn lắp đặt và sử dụng (How-to)

Chuẩn bị: Kiểm tra nguồn điện DC (10-30V) và vị trí lắp đặt sao cho dải đo nằm trong khoảng 65-135mm.
Lắp đặt cơ khí: Sử dụng giá đỡ chuyên dụng (E39-L180) để cố định cảm biến chắc chắn, tránh rung lắc.
Đấu nối điện: Kết nối dây theo sơ đồ NPN và ngõ ra 4-20mA vào hệ thống điều khiển.
Cài đặt: Sử dụng các nút nhấn trên thiết bị để thiết lập chế độ (Chế độ tiết kiệm năng lượng, cài đặt Zero, hoặc độ rộng độ trễ).
Kiểm tra: Đưa vật mẫu vào vùng đo và kiểm tra giá trị hiển thị trên màn hình LED.

Sản phẩm đi kèm và ứng dụng

Sản phẩm sử dụng chung (isRelatedTo):
Để đạt hiệu quả lắp đặt tốt nhất, quý khách nên kết hợp với Giá đỡ Omron E39-L180 và các bộ nguồn DC ổn định 24V.

Ứng dụng thực tế (Application):
Sản phẩm được ứng dụng rộng rãi trong: Đo độ dày tấm kim loại, kiểm tra mức vật liệu trên băng chuyền, kiểm tra độ dịch chuyển bề mặt trong ngành đóng gói và sản xuất linh kiện điện tử.

Câu hỏi thường gặp (FAQ)

1. Cảm biến này có đo được vật liệu tối màu không?: Có, nhờ công nghệ Laser hiện đại, cảm biến có khả năng nhận diện tốt trên nhiều bề mặt vật liệu khác nhau.
2. Ngõ ra 4-20mA có thể kết nối trực tiếp với PLC không?: Có, bạn có thể kết nối ngõ ra tương tự vào các module Analog Input của PLC để nhận dữ liệu biến thiên.
3. Sản phẩm có chịu được môi trường ẩm ướt không?: Với cấp bảo vệ IP67, sản phẩm hoạt động tốt trong môi trường có độ ẩm lên đến 85%.
4. Tôi có thể thay đổi dải đo của cảm biến không?: Dải đo cố định của model này là 65mm đến 135mm. Bạn cần chọn model khác nếu cần dải đo rộng hơn.
5. Làm thế nào để reset giá trị về 0?: Bạn có thể sử dụng chức năng 'Đặt lại về không' (Zero set) ngay trên thiết bị thông qua các nút điều khiển.
6. Cảm biến này dùng nguồn bao nhiêu Vol?: Thiết bị hoạt động trong dải điện áp từ 10V đến 30V DC.
7. Kích thước tia laser có ảnh hưởng gì đến độ chính xác không?: Có, kích thước tia cực nhỏ 0.33mm giúp tập trung năng lượng, cho phép đo các cạnh và bề mặt nhỏ cực kỳ chính xác.
8. Tôi có thể mua giá đỡ riêng không?: Có, giá đỡ E39-L180 được bán rời để khách hàng linh hoạt trong lắp đặt.
