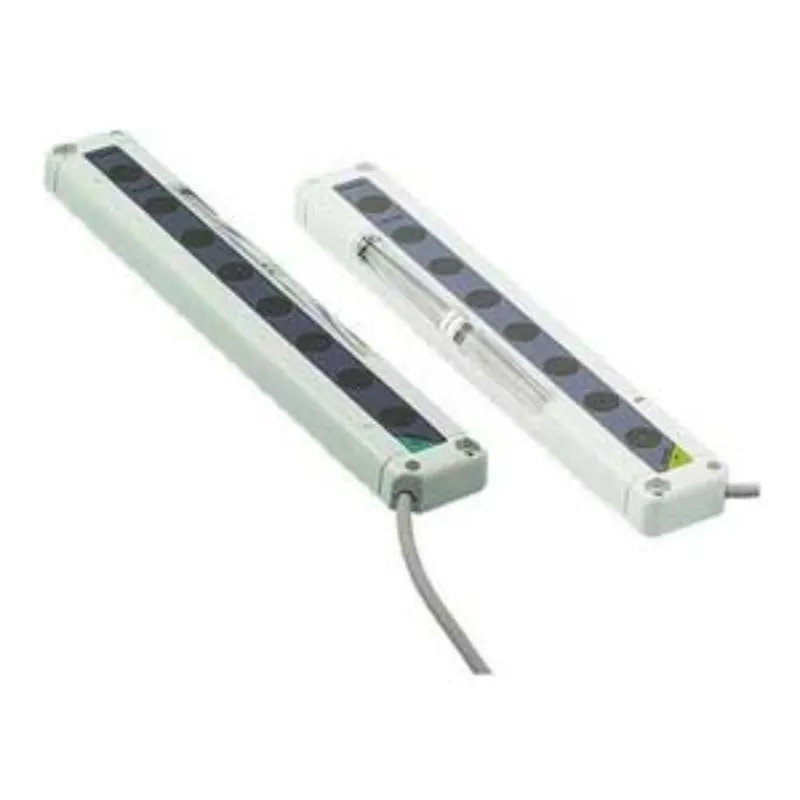

Cảm biến vùng Panasonic NA2-N20: Cao 380mm, Bước tia 20mm, Khoảng cách 5m | AUT VN

Chiều cao bảo vệ: 380mm (vùng phát hiện rộng)
Bước tia (Pitch): 20mm (độ chính xác cao)
Khoảng cách phát hiện: Lên đến 5m
Ngõ ra: NPN (tương thích đa số PLC)
Nguồn cấp: 12...24VDC
Ứng dụng: Giám sát an toàn, phát hiện vật thể trong vùng rộng

nhà chế tạo: PANASONIC

SKU: NA2-N20

Tải xuống mẫu

Kêu gọi định giá

Số lượng:

Giới thiệu về Cảm biến vùng Panasonic NA2-N20

Cảm biến vùng Panasonic NA2-N20 là giải pháp an toàn và giám sát công nghiệp hàng đầu, được thiết kế để phát hiện sự hiện diện của vật thể hoặc con người trong một phạm vi diện tích nhất định. Với thiết kế nhỏ gọn nhưng mạnh mẽ, NA2-N20 giúp doanh nghiệp tối ưu hóa quy trình vận hành, đảm bảo an toàn tuyệt đối cho nhân viên và bảo vệ máy móc khỏi những sự cố không đáng có.

Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết chất lượng và hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Panasonic NA2-N20

Độ chính xác cực cao: Với bước tia 20mm, thiết bị có khả năng phát hiện những vật thể nhỏ, hạn chế tối đa sai sót.
Phạm vi bảo vệ rộng: Chiều cao 380mm cho phép bao phủ một vùng làm việc lớn, lý tưởng cho các băng tải hoặc cửa ra vào máy móc.
Khoảng cách truyền xa: Khả năng phát hiện lên đến 5m, linh hoạt trong việc lắp đặt tại nhiều không gian nhà xưởng khác nhau.
Độ bền công nghiệp: Vỏ nhựa cao cấp, tiêu chuẩn bảo vệ IP40, hoạt động ổn định trong môi trường khắc nghiệt từ -10 đến 55°C.
Chống nhiễu tuyệt vời: Tích hợp chức năng ngăn ngừa nhiễu lẫn nhau (Mutual interference prevention), giúp hệ thống hoạt động mượt mà khi lắp đặt nhiều cảm biến cạnh nhau.

Bảng thông số kỹ thuật chi tiết

Thông số	Chi tiết
Model	NA2-N20
Hãng sản xuất	Panasonic
Phương pháp phát hiện	Thu - Phát (Emitter/Receiver)
Khoảng cách phát hiện	5m
Chiều cao bảo vệ	380mm
Bước tia (Optical axis pitch)	20mm
Ngõ ra	NPN
Nguồn cấp	12...24VDC
Nguồn sáng	LED hồng ngoại (870nm)
Thời gian phản hồi	10ms, 12ms
Cấp bảo vệ	IP40
Chiều dài cáp	3m

Lợi ích khi sử dụng Cảm biến vùng NA2-N20

Nâng cao an toàn lao động: Tự động ngắt máy hoặc cảnh báo khi có người xâm nhập vào vùng nguy hiểm.
Tối ưu hóa sản xuất: Phát hiện chính xác vị trí vật thể trên băng tải để điều khiển cánh tay robot hoặc hệ thống đóng gói.
Giảm chi phí bảo trì: Thiết kế bền bỉ của Panasonic giúp kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy (down-time).
Lắp đặt dễ dàng: Hỗ trợ nhiều loại giá đỡ, giúp triển khai nhanh chóng vào hệ thống hiện có.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Lắp đặt vật lý: Sử dụng giá đỡ (bracket) phù hợp để cố định bộ phát và bộ thu đối diện nhau. Đảm bảo hai bộ phận thẳng hàng.
Bước 2: Kết nối dây: Đấu nối nguồn cấp (12-24VDC) và dây tín hiệu ngõ ra NPN vào PLC hoặc bộ điều khiển theo sơ đồ của hãng.
Bước 3: Căn chỉnh tia: Điều chỉnh vị trí cho đến khi đèn chỉ báo trạng thái chuyển sang chế độ hoạt động bình thường (Light On/Dark On).
Bước 4: Kiểm tra thực tế: Đưa vật thể đi qua vùng bảo vệ 380mm để kiểm tra thời gian phản hồi và tín hiệu ngõ ra.
Bước 5: Vận hành: Tích hợp vào quy trình điều khiển chung của nhà máy.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa hiệu quả lắp đặt cho NA2-N20, bạn nên tham khảo các phụ kiện sau:

Giá đỡ cảm biến: MS-NA2-1, MS-NA3-N20.
Mặt nạ che tia (Slit mask): OS-NA2-N20 (giúp tùy chỉnh vùng phát hiện).
Bộ nguồn DC 24V chính hãng để đảm bảo điện áp ổn định.

Ứng dụng thực tế (Application)

Ngành đóng gói: Phát hiện sản phẩm bị kẹt trên băng tải.
An toàn máy móc: Tạo hàng rào ảo xung quanh máy dập, máy cắt CNC.
Kho vận Logistics: Kiểm soát ra vào của pallet trong kho tự động.
Thang máy/Cửa tự động: Ngăn cửa đóng khi có vật cản.

Câu hỏi thường gặp (FAQ)

1. NA2-N20 khác gì so với cảm biến quang thông thường?
Cảm biến quang thông thường chỉ phát hiện tại 1 điểm, trong khi NA2-N20 tạo ra một "màn tia" cao 380mm, phát hiện mọi vật thể cắt ngang vùng này.

2. Khoảng cách 5m là khoảng cách tối đa hay tối ưu?
5m là khoảng cách phát hiện tối đa. Để hoạt động ổn định nhất trong môi trường bụi bẩn, bạn nên lắp đặt trong khoảng 2-3m.

3. Ngõ ra NPN là gì và có dùng được với PLC Mitsubishi/Siemens không?
NPN là kiểu ngõ ra kéo xuống mức 0V. Nó tương thích hoàn toàn với hầu hết PLC hiện nay, tuy nhiên với một số dòng PLC yêu cầu PNP, bạn cần qua một relay trung gian.

4. Sản phẩm có chống nước không?
Với chuẩn IP40, sản phẩm chống bụi nhưng KHÔNG chống nước. Vui lòng không lắp đặt ở nơi tiếp xúc trực tiếp với mưa hoặc vòi xịt nước.

5. Tôi có thể thay đổi chiều cao bảo vệ không?
Chiều cao vật lý là cố định 380mm, nhưng bạn có thể dùng Slit mask (OS-NA2-N20) để che bớt một số tia, tùy chỉnh vùng phát hiện theo nhu cầu.

6. Thời gian phản hồi 10-12ms có nhanh không?
Đây là tốc độ rất nhanh, phù hợp cho hầu hết các ứng dụng công nghiệp hiện nay, đảm bảo an toàn ngay khi vật thể vừa chạm vùng tia.

7. Làm sao để phân biệt hàng chính hãng Panasonic?
Hàng chính hãng do AUT VN cung cấp sẽ có đầy đủ CO/CQ, tem mác rõ ràng và bảo hành theo chính sách của Panasonic.

8. Nếu lắp nhiều cảm biến cạnh nhau có bị nhiễu không?
NA2-N20 có tính năng Mutual interference prevention, nên bạn có thể yên tâm lắp đặt nhiều thiết bị gần nhau mà không lo nhiễu tín hiệu.

9. Sản phẩm có bao gồm giá đỡ không?
Giá đỡ thường được bán rời. Bạn hãy chọn các mã MS-NA tương ứng để phù hợp với nhu cầu lắp đặt.

10. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ tư vấn kỹ thuật và hướng dẫn cài đặt từ xa cho khách hàng.

Nguồn tham khảo: Panasonic Industrial Automation
