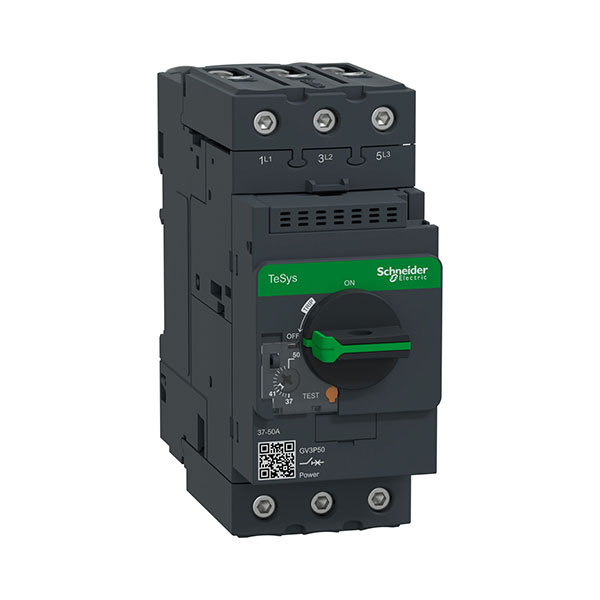

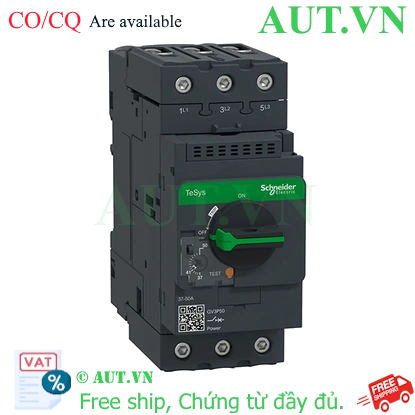

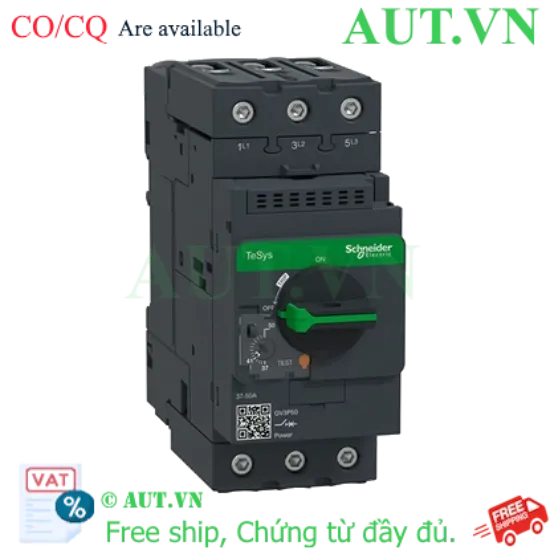

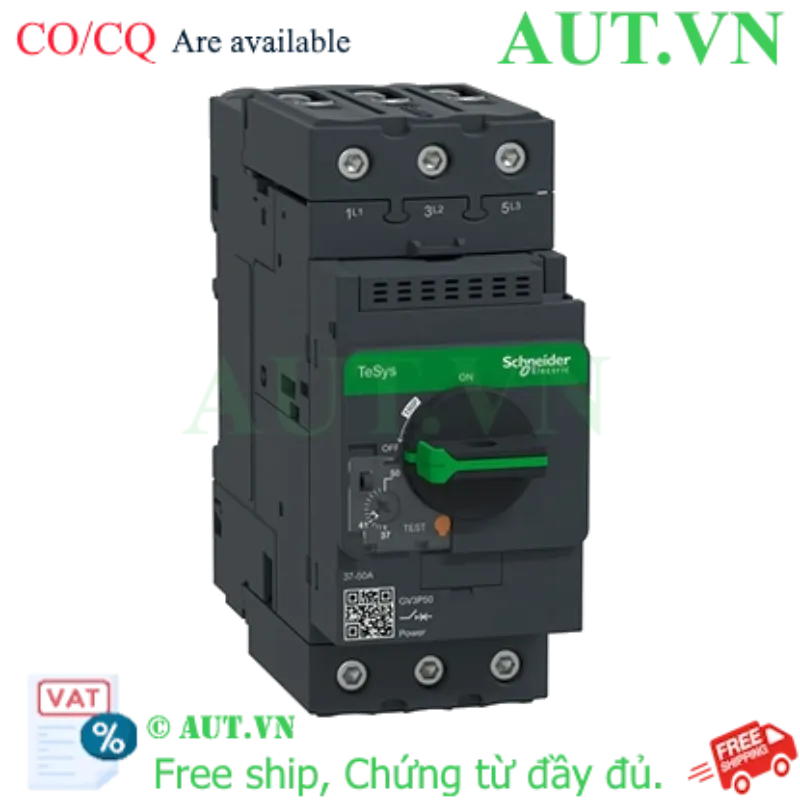

CB Bảo Vệ Motor Schneider GV3P50 (37-50A) - Chống Quá Tải, Ngắt 50kA, Cho Động Cơ 22kW | AUT VN

Dải điều chỉnh: 37A - 50A (Tối ưu cho động cơ 3 pha 22kW tại 400VAC).
Khả năng ngắt: Dòng ngắn mạch Icu lên đến 50kA, bảo vệ an toàn tuyệt đối cho hệ thống điện.
Chức năng: Bảo vệ kép chống quá tải nhiệt và ngắn mạch tức thời, chống mất pha.
Thương hiệu: Schneider Electric chính hãng, đạt tiêu chuẩn quốc tế IEC 60947.
Lắp đặt: Linh hoạt trên thanh DIN rail 35mm hoặc bắt vít trực tiếp vào panel.

nhà chế tạo: Schneider

khả dụng: Trong kho

SKU: GV3P50

Tải xuống mẫu

Giá cũ: 7.103.700 ₫

Giá bán: 5.682.960 ₫

Số lượng:

Chào mừng quý khách đến với AUT VN - chuyên gia cung cấp thiết bị điện công nghiệp chính hãng hàng đầu. Trong môi trường vận hành sản xuất, việc bảo vệ động cơ khỏi các sự cố điện không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để tránh đình trệ dây chuyền và hư hỏng thiết bị đắt tiền. CB bảo vệ motor Schneider GV3P50 (Motor Protection Circuit Breaker - MPCB) chính là giải pháp tối ưu, đóng vai trò là "lá chắn" an toàn, bảo vệ toàn diện cho các động cơ công suất lớn.

1. Giới thiệu về CB Bảo Vệ Motor Schneider GV3P50

Schneider GV3P50 là thiết bị ngắt mạch bảo vệ động cơ cao cấp thuộc dòng TeSys danh tiếng. Sản phẩm được thiết kế chuyên dụng để thay thế hoàn toàn cho sự kết hợp cồng kềnh giữa contactor và rơ le nhiệt truyền thống. Với dải dòng điều chỉnh từ 37A đến 50A, GV3P50 đặc biệt phù hợp cho các động cơ 3 pha có công suất lên đến 22kW (tại 400VAC), giúp phát hiện sớm các bất thường về dòng điện và ngắt mạch tức thì để bảo vệ cuộn dây motor khỏi bị cháy hỏng.

2. Điểm nổi bật vượt trội của Schneider GV3P50

Bảo vệ tích hợp 2 trong 1: Kết hợp hoàn hảo giữa bảo vệ quá tải (Thermal Protection) và bảo vệ ngắn mạch (Magnetic Protection), giúp tối ưu hóa diện tích lắp đặt trong tủ điện công nghiệp.
Độ chính xác cực cao: Núm xoay điều chỉnh dòng định mức cho phép kỹ thuật viên cài đặt chính xác theo dòng Ampe thực tế của motor, loại bỏ tình trạng nhảy CB giả hoặc không ngắt khi có sự cố thực tế.
Khả năng chịu dòng ngắn mạch ấn tượng: Với chỉ số Icu đạt 50kA, thiết bị đảm bảo an toàn tuyệt đối cho hệ thống ngay cả trong môi trường công nghiệp nặng với rủi ro ngắn mạch lớn.
Độ bền chuẩn công nghiệp: Kích thước tối ưu, vật liệu nhựa cao cấp chống cháy, chịu nhiệt tốt, dễ dàng vận hành và bảo trì định kỳ.

3. Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Thương hiệu	Schneider Electric
Mã sản phẩm (SKU)	GV3P50
Loại thiết bị	CB Bảo Vệ Động Cơ (MPCB)
Số cực	3 Cực (3P)
Dải dòng định mức (Ir)	37A - 50A
Khả năng ngắt ngắn mạch (Icu)	50kA tại 400/415 VAC
Công suất tương thích	Động cơ 22kW (tại 400 VAC)
Điện áp vận hành tối đa (Ue)	690 VAC
Tiêu chuẩn kỹ thuật	IEC 60947-2, IEC 60947-4-1
Phương pháp lắp đặt	Thanh ray DIN 35mm hoặc bắt vít trực tiếp

4. Lợi ích khi đầu tư CB Schneider GV3P50

Bảo vệ tài sản giá trị: Ngăn chặn triệt để tình trạng cháy cuộn dây motor do quá tải hoặc mất pha, loại bỏ chi phí sửa chữa, quấn lại motor tốn kém.
Tối ưu thời gian vận hành: Giảm thiểu downtime. Khi có sự cố, thiết bị ngắt nhanh và dễ dàng reset để tái khởi động ngay sau khi khắc phục lỗi.
An toàn tuyệt đối: Loại bỏ nguy cơ cháy nổ tủ điện, bảo vệ an toàn cho kỹ thuật viên vận hành và bảo trì.
Tiết kiệm chi phí dài hạn: Sản phẩm Schneider có tuổi thọ cơ học cực cao, giảm tần suất thay thế định kỳ, tối ưu chi phí vận hành.

5. Hướng dẫn lắp đặt và cài đặt (How-to)

Bước 1 - Lắp đặt vật lý: Gắn CB GV3P50 lên thanh ray DIN 35mm trong tủ điện hoặc sử dụng vít cố định vào tấm panel theo đúng sơ đồ kỹ thuật.
Bước 2 - Đấu nối điện: Kết nối nguồn điện 3 pha vào cực đầu vào (phía trên) và kết nối đầu ra (phía dưới) dẫn tới động cơ. Sử dụng đầu cốt chuẩn để đảm bảo tiếp xúc tốt nhất.
Bước 3 - Cài đặt dòng bảo vệ: Kiểm tra dòng điện định mức (Ampe) trên nhãn motor. Sử dụng tua vít xoay núm điều chỉnh trên mặt CB đến đúng trị số Ampe đó.
Bước 4 - Kiểm tra vận hành: Gạt cần điều khiển lên vị trí ON. Sử dụng ampe kìm theo dõi dòng vận hành thực tế của động cơ để đảm bảo ổn định.
Bước 5 - Bảo trì định kỳ: Định kỳ 6 tháng, kiểm tra và siết lại các ốc vít đấu nối để tránh hiện tượng move gây phát nhiệt.

6. Sản phẩm sử dụng chung và tương thích (isRelatedTo)

Để xây dựng hệ thống điều khiển động cơ hoàn chỉnh, GV3P50 nên được kết hợp cùng các thiết bị sau:

Contactor Schneider: Dùng để đóng ngắt từ xa thông qua PLC hoặc Relay trung gian.
Nút nhấn Start/Stop: Điều khiển vận hành thủ công an toàn cho người dùng.
Các lựa chọn công suất khác: Tham khảo GV3P40 (30-40A) hoặc GV3P65 (48-65A).

7. Ứng dụng thực tế của sản phẩm (Application)

CB Schneider GV3P50 là sự lựa chọn hàng đầu cho các hệ thống công nghiệp nặng:

Ngành nước: Bảo vệ các máy bơm ly tâm, bơm trục đứng công suất lớn (22kW).
Hệ thống HVAC: Bảo vệ quạt hút công nghiệp, quạt thông gió nhà xưởng quy mô lớn.
Sản xuất tự động: Bảo vệ motor truyền động trong hệ thống băng tải vận chuyển hàng hóa.
Hệ thống nén khí: Đảm bảo an toàn cho motor máy nén khí trục vít công suất lớn.

8. FAQ - Giải đáp thắc mắc thường gặp

Hỏi: Sự khác biệt lớn nhất giữa GV3P50 và CB MCB thông thường là gì?
Đáp: MCB thông thường chủ yếu bảo vệ ngắn mạch. GV3P50 là MPCB chuyên dụng, có khả năng bảo vệ quá tải nhiệt chính xác theo đặc tính của motor, giúp ngắt mạch khi motor nóng dần lên do quá tải, điều mà MCB thường bỏ sót.

Hỏi: Tôi dùng motor 22kW thì chọn dải 37-50A của GV3P50 có đúng không?
Đáp: Hoàn toàn chính xác. Tại điện áp 400VAC, motor 22kW thường có dòng định mức nằm trong khoảng này. Bạn chỉ cần điều chỉnh núm xoay theo đúng trị số Ampe ghi trên nhãn motor của mình.

Hỏi: Chỉ số 50kA có ý nghĩa gì trong thực tế?
Đáp: Đây là khả năng ngắt dòng ngắn mạch tối đa (Icu). Khi xảy ra sự cố chập mạch cực mạnh, GV3P50 có thể ngắt an toàn mà không gây nổ thiết bị hoặc hư hỏng nặng cho toàn bộ tủ điện.

Hỏi: GV3P50 có bảo vệ được lỗi mất pha không?
Đáp: Có, thiết bị này tích hợp khả năng phát hiện sự mất cân bằng dòng điện do mất pha và sẽ ngắt mạch kịp thời để bảo vệ cuộn dây motor không bị cháy.

Hỏi: Sản phẩm này có dễ dàng lắp đặt không?
Đáp: Rất dễ dàng. Sản phẩm hỗ trợ lắp trên thanh ray DIN 35mm tiêu chuẩn, giúp việc thi công nhanh chóng, gọn gàng và chuyên nghiệp.

Hỏi: Làm sao để biết sản phẩm mua tại AUT VN là chính hãng?
Đáp: Tất cả sản phẩm tại AUT VN đều đầy đủ giấy tờ CO/CQ, tem mác chính hãng từ Schneider Electric, bao bì nguyên vẹn và có chế độ bảo hành theo tiêu chuẩn hãng.

Hỏi: Nếu CB thường xuyên bị nhảy (trip), tôi nên kiểm tra gì?
Đáp: Bạn cần kiểm tra 3 yếu tố: 1. Dòng cài đặt trên núm xoay có bị chỉnh quá thấp không? 2. Motor có bị kẹt cơ khí gây nặng tải không? 3. Nguồn điện có bị sụt áp hoặc mất pha không?

Hỏi: GV3P50 có dùng được cho motor 1 pha không?
Đáp: Thiết bị này được thiết kế tối ưu cho 3 pha. Mặc dù có thể đấu nối cho 1 pha nhưng sẽ không phát huy tối đa chức năng bảo vệ mất pha và không được nhà sản xuất khuyến khích.

Hỏi: Thời gian bảo hành của sản phẩm là bao lâu?
Đáp: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Schneider Electric và được hỗ trợ kỹ thuật trọn đời từ đội ngũ chuyên gia tại AUT VN.

Hỏi: AUT VN có giao hàng hỏa tốc không?
Đáp: Có, chúng tôi hỗ trợ giao hàng hỏa tốc trong ngày tại TP.HCM và giao nhanh toàn quốc từ 2-4 ngày làm việc tùy khu vực.

Hỏi: Có thể thay thế GV3P50 bằng sản phẩm từ thương hiệu khác không?
Đáp: Bạn có thể sử dụng MPCB tương đương từ Siemens hoặc ABB, nhưng để đồng bộ hệ sinh thái TeSys và đảm bảo tính tương thích cao nhất, GV3P50 là lựa chọn số 1.

Hỏi: GV3P50 có hỗ trợ điều khiển từ xa không?
Đáp: GV3P50 là thiết bị bảo vệ ngắt mạch. Để điều khiển đóng ngắt từ xa, bạn cần lắp thêm Contactor Schneider kết nối nối tiếp với GV3P50.

Nguồn tham khảo: Schneider Electric Official Website
