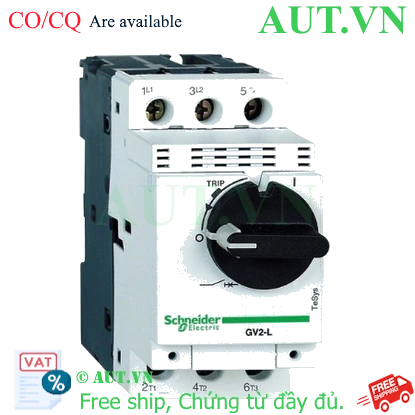

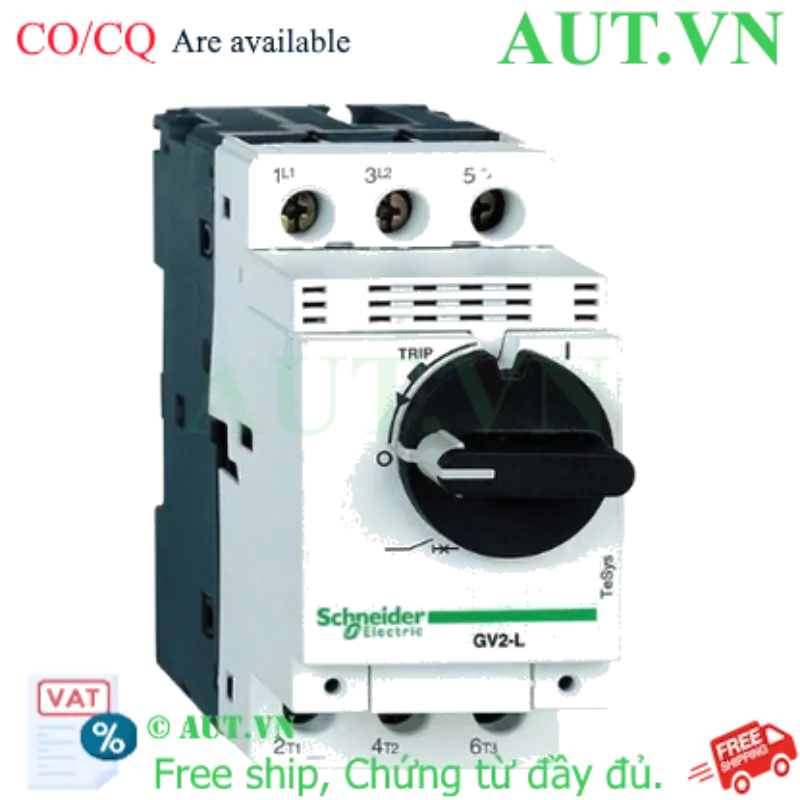

CB Bảo Vệ Động Cơ Schneider TeSys GV2L04 (0.4-0.63A) – Giải Pháp An Toàn Tuyệt Đối Cho Motor
Trong môi trường công nghiệp, việc bảo vệ động cơ khỏi các sự cố điện là yếu tố sống còn để đảm bảo dây chuyền sản xuất vận hành liên tục. CB Bảo Vệ Động Cơ Schneider TeSys GV2L04 (MPCB) là thiết bị chuyên dụng được thiết kế để bảo vệ các motor công suất nhỏ, ngăn chặn rủi ro cháy nổ do quá tải hoặc ngắn mạch. Sản phẩm được phân phối chính hãng bởi AUT VN, mang đến sự an tâm và hiệu quả kinh tế cao nhất cho doanh nghiệp.
Điểm Nổi Bật Của Schneider TeSys GV2L04
Không chỉ là một thiết bị ngắt mạch, GV2L04 là sự kết hợp tinh tế giữa công nghệ bảo vệ tiên tiến và thiết kế tối ưu:
- Giải pháp 2 trong 1: Tích hợp đồng thời chức năng bảo vệ quá tải (Thermal protection) và bảo vệ ngắn mạch (Magnetic protection). Bạn không cần lắp thêm rơ le nhiệt rời, giúp tiết kiệm diện tích tủ điện và giảm chi phí vật tư.
- Độ chính xác cao: Dải điều chỉnh dòng từ 0.4A đến 0.63A cho phép kỹ thuật viên tinh chỉnh mức bảo vệ khớp chính xác với dòng định mức của động cơ, tránh tình trạng nhảy CB sai hoặc không ngắt khi có sự cố.
- Vận hành linh hoạt: Sử dụng nút nhấn (Push-button) giúp thao tác đóng/ngắt nhanh chóng, dứt khoát và dễ dàng nhận biết trạng thái thiết bị.
- Độ bền công nghiệp: Chịu được môi trường khắc nghiệt với tuổi thọ cơ học lên đến 100,000 lần đóng ngắt, đạt tiêu chuẩn IEC quốc tế.
Thông Số Kỹ Thuật Chi Tiết
Dưới đây là bảng thông số kỹ thuật chi tiết của Schneider GV2L04 được cập nhật từ tài liệu kỹ thuật của hãng:
| Thông Số Kỹ Thuật |
Chi Tiết |
| Mã sản phẩm | GV2L04 |
| Thương hiệu | Schneider Electric (Pháp) |
| Dòng định mức (In) | 0.63 A |
| Dải điều chỉnh dòng nhiệt | 0.4 - 0.63 A |
| Công suất tương thích (3 pha, 400V) | 0.12 kW |
| Điện áp hoạt động (Ue) | 690 V AC |
| Khả năng cắt ngắn mạch (Icu) | 100 kA (tại 400V) |
| Cấp bảo vệ quá tải | Class 10A |
| Kiểu lắp đặt | Thanh ray DIN 35mm / Gắn tấm phẳng |
| Kích thước | 89 x 45 x 97 mm |
| Tiêu chuẩn | IEC 60947-2, IEC 60947-4-1 |
Nguồn tham khảo: Schneider Electric Official
Lợi Ích Khi Sử Dụng CB Schneider GV2L04
- Bảo vệ tuyệt đối tài sản: Ngắt điện tức thì khi xảy ra ngắn mạch hoặc quá tải, ngăn chặn tình trạng cháy cuộn dây motor, giúp giảm chi phí sửa chữa và thay thế thiết bị đắt tiền.
- Tối ưu hóa thời gian vận hành: Hạn chế tối đa thời gian dừng máy (downtime) nhờ khả năng phản ứng nhanh và chính xác trước các sự cố điện.
- An toàn cho con người: Loại bỏ nguy cơ phóng điện, cháy nổ trong tủ điều khiển, đảm bảo an toàn cho kỹ thuật viên vận hành.
- Thi công nhanh chóng: Thiết kế chuẩn DIN rail giúp lắp đặt dễ dàng, gọn gàng, giảm thời gian thi công tủ điện.
Hướng Dẫn Lắp Đặt Và Vận Hành Chi Tiết
- Bước 1: An toàn là trên hết - Ngắt toàn bộ nguồn điện tổng trước khi bắt đầu lắp đặt để tránh rủi ro điện giật.
- Bước 2: Lắp đặt vật lý - Đặt CB GV2L04 lên thanh ray DIN 35mm trong tủ điện và ấn nhẹ cho đến khi thiết bị khớp hoàn toàn vào ray.
- Bước 3: Đấu nối dây - Kết nối dây nguồn vào các cực phía trên và dây dẫn đến động cơ vào các cực phía dưới. Đảm bảo các đầu cốt được siết chặt để tránh mô-vê (arc).
- Bước 4: Cài đặt dòng bảo vệ - Sử dụng tua vít xoay núm điều chỉnh dòng điện về giá trị định mức (In) ghi trên nhãn (nameplate) của động cơ (phải nằm trong khoảng 0.4 - 0.63A).
- Bước 5: Kiểm tra và Vận hành - Nhấn nút ON để cấp nguồn. Nếu CB tự động nhảy sang OFF, hãy kiểm tra lại tải hoặc đường dây trước khi reset.
Sản Phẩm Sử Dụng Chung (Hệ Sinh Thái TeSys)
Để tối ưu hóa hệ thống điều khiển động cơ, GV2L04 thường được kết hợp cùng:
- Khởi động từ (Contactor) Schneider TeSys: Để điều khiển đóng ngắt motor từ xa thông qua PLC hoặc nút nhấn.
- Tiếp điểm phụ (Auxiliary Contacts): Lắp thêm để gửi tín hiệu báo lỗi (Trip) về đèn báo hoặc trung tâm điều khiển.
- Nút nhấn (Push Button) và Đèn báo: Tạo bảng điều khiển trực quan cho người vận hành.
- Vỏ tủ điện tiêu chuẩn IP: Đảm bảo thiết bị không bị ảnh hưởng bởi bụi bẩn và độ ẩm môi trường.
Ứng Dụng Thực Tế Của Sản Phẩm
Với dải dòng 0.63A và công suất 0.12kW, GV2L04 là sự lựa chọn lý tưởng cho:
- Hệ thống HVAC: Bảo vệ các quạt thông gió nhỏ, quạt hút mùi, quạt làm mát tủ điện.
- Xử lý nước và chất lỏng: Bơm nước mini, bơm định lượng công suất thấp trong phòng thí nghiệm hoặc xử lý nước thải nhỏ.
- Công nghiệp đóng gói: Băng tải siêu nhẹ, motor quay trục nhỏ, máy dán nhãn tự động.
- Máy công cụ CNC: Bảo vệ các motor servo nhỏ hoặc động cơ 3 pha công suất thấp trong máy CNC mini.
Câu Hỏi Thường Gặp (FAQ)
1. Sự khác biệt giữa GV2L04 và GV2P05 là gì?
GV2L04 sử dụng nút nhấn (Push-button) để điều khiển, trong khi GV2P sử dụng núm xoay (Rotary). Chức năng bảo vệ nhiệt và từ là tương đương, sự khác biệt chủ yếu ở cách thao tác.
2. Tôi có thể dùng GV2L04 cho động cơ 1 pha không?
Có thể, nhưng bạn phải đấu nối dây theo kiểu nối tiếp (loop) qua cả 3 cực của CB. Điều này đảm bảo nếu một pha bị mất, thiết bị vẫn sẽ trip để bảo vệ motor.
3. Tại sao CB GV2L04 tự động nhảy (Trip) dù motor không quá tải?
Có thể do: (1) Cài đặt dòng điều chỉnh quá thấp; (2) Nguồn điện bị sụt áp khiến dòng điện tăng cao; (3) Motor bị kẹt cơ khí gây tăng dòng khởi động. Hãy kiểm tra lại núm điều chỉnh và tải.
4. Dải điều chỉnh 0.4 - 0.63A có ý nghĩa gì?
Đây là dải dòng điện mà bạn có thể tùy chỉnh. Ví dụ nếu motor của bạn có dòng định mức 0.5A, bạn xoay núm về vị trí 0.5A để CB bảo vệ chính xác nhất.
5. Khả năng cắt ngắn mạch 100kA là cao hay thấp?
Đây là mức cực cao, cho thấy khả năng chịu đựng và ngắt mạch an toàn của Schneider trước những sự cố ngắn mạch nghiêm trọng mà không làm hư hỏng thiết bị.
6. Sản phẩm này có cần lắp thêm rơ le nhiệt không?
Không cần. GV2L04 đã tích hợp sẵn chức năng bảo vệ quá tải nhiệt bên trong.
7. Thời gian bảo hành của sản phẩm tại AUT VN là bao lâu?
Sản phẩm chính hãng Schneider tại AUT VN được bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
8. Làm sao để phân biệt GV2L04 chính hãng và hàng giả?
Hàng chính hãng có tem mác rõ ràng, độ hoàn thiện nhựa sắc nét, có đầy đủ CO/CQ và được phân phối bởi các đơn vị uy tín như AUT VN.
9. Tôi có thể lắp GV2L04 vào tủ điện nhựa không?
Hoàn toàn được, miễn là tủ điện của bạn có thanh ray DIN 35mm tiêu chuẩn.
10. AUT VN có hỗ trợ xuất hóa đơn VAT cho doanh nghiệp không?
Có, AUT VN cung cấp đầy đủ hóa đơn VAT và chứng chỉ xuất xứ/chất lượng cho mọi đơn hàng.
11. Thời gian giao hàng tại TP.HCM và toàn quốc như thế nào?
Tại TP.HCM chúng tôi giao hỏa tốc trong ngày. Toàn quốc giao nhanh từ 2-4 ngày làm việc.
12. Khi CB bị Trip, tôi có thể nhấn ON ngay lập tức không?
Không nên. Bạn cần kiểm tra nguyên nhân gây lỗi (quá tải, chập điện) và khắc phục trước khi nhấn ON để tránh gây hư hỏng nặng hơn cho motor.
