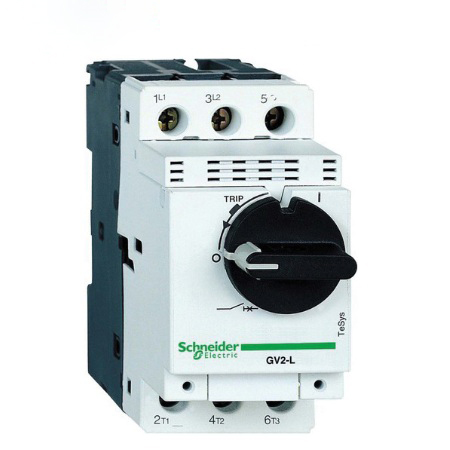

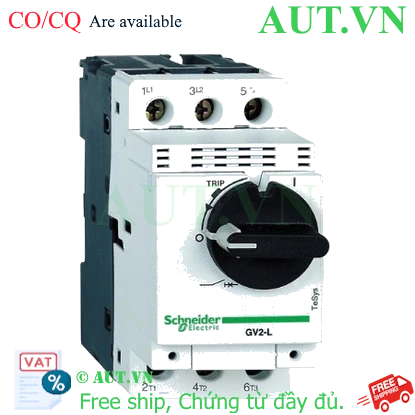

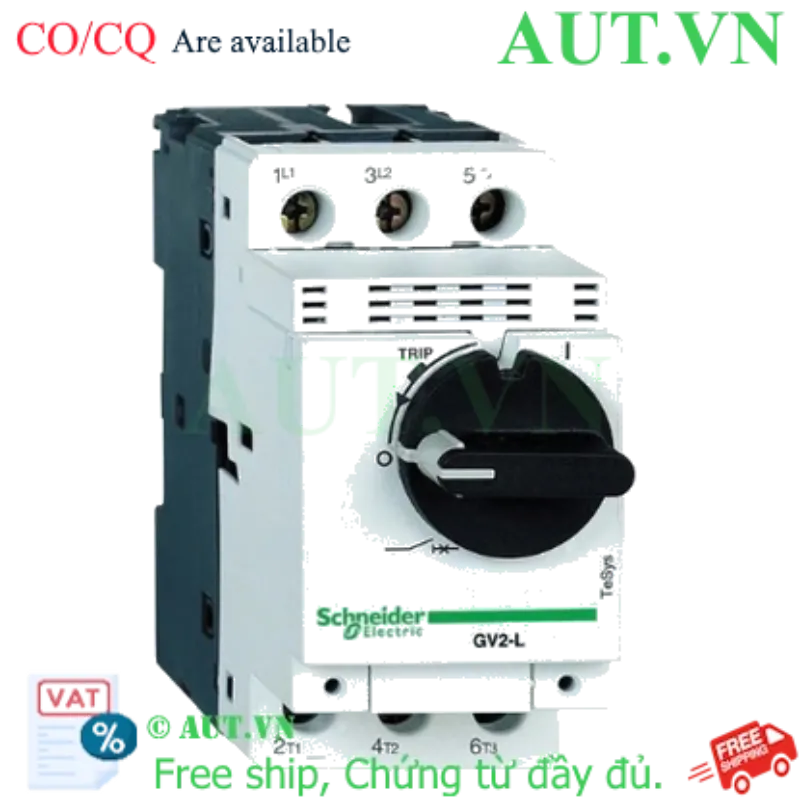

CB Bảo Vệ Động Cơ Schneider GV2L22 (25A - 9kW) - Chống Ngắn Mạch Siêu Tốc, Ngắt 50kA, Chính Hãng AUT VN

Thương hiệu: Schneider Electric (Dòng TeSys GV2 chuyên dụng)
Dòng định mức: 25A (Loại bảo vệ từ tính - Magnetic only)
Công suất hỗ trợ: Lên đến 9kW (tại 400/415V AC)
Khả năng cắt ngắn mạch: Icu 50kA, phản ứng tức thì
Tiêu chuẩn: IEC 60947-4-1, đạt chuẩn quốc tế
Cam kết: Hàng chính hãng, đầy đủ CO/CQ tại AUT VN

nhà chế tạo: Schneider

SKU: GV2L22

1.318.000 ₫

Giới thiệu về CB Bảo Vệ Động Cơ Schneider GV2L22

Trong các hệ thống vận hành công nghiệp, động cơ được ví như trái tim của dây chuyền sản xuất. Tuy nhiên, những sự cố ngắn mạch bất ngờ có thể gây hư hỏng vĩnh viễn cho cuộn dây motor và tiềm ẩn nguy cơ hỏa hoạn nghiêm trọng. CB bảo vệ động cơ Schneider GV2L22 (thuộc series TeSys GV2) chính là giải pháp an ninh tối thượng cho hệ thống điện của bạn. Đây là thiết bị ngắt mạch từ tính (Magnetic Circuit Breaker) chuyên dụng, được thiết kế để phản ứng tức thì với các dòng điện tăng đột biến, đảm bảo an toàn tuyệt đối cho thiết bị. Sản phẩm hiện được phân phối chính thức bởi AUT VN, cam kết chất lượng và tiêu chuẩn kỹ thuật khắt khe nhất cho mọi tủ điện điều khiển hiện đại.

Điểm nổi bật của Schneider GV2L22

Phản ứng siêu tốc: Khác với CB nhiệt, GV2L22 sử dụng cơ chế từ tính thuần túy, ngắt mạch ngay lập tức khi phát hiện ngắn mạch, loại bỏ hoàn toàn độ trễ, giúp bảo vệ động cơ khỏi tác động phá hủy của dòng ngắn mạch.
Độ tin cậy tuyệt đối: Sản phẩm đạt chuẩn quốc tế IEC 60947-4-1, vận hành bền bỉ và ổn định ngay cả trong môi trường công nghiệp khắc nghiệt, độ bền cơ học cao.
Thiết kế tinh gọn (Compact design): Với chiều rộng chỉ 45mm, sản phẩm giúp các kỹ sư tối ưu hóa diện tích lắp đặt trong tủ điện mà vẫn đảm bảo hiệu suất vận hành và khả năng tản nhiệt tốt.
Thương hiệu toàn cầu: Schneider Electric là bảo chứng cho chất lượng hàng đầu thế giới, giúp khách hàng dễ dàng bảo trì và thay thế linh kiện đồng bộ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Mã sản phẩm (Reference)	GV2L22
Dòng điện định mức (In)	25A
Công suất động cơ tối đa (Pev)	9kW (tại 400/415V AC)
Số cực (Poles)	3P (3 Pha)
Loại bảo vệ	Từ tính thuần túy (Magnetic only) - Chống ngắn mạch
Khả năng cắt dòng ngắn mạch (Icu)	50kA tại 400V AC
Kích thước (Cao x Rộng x Sâu)	89 x 45 x 97 mm
Trọng lượng	0.33 kg
Tiêu chuẩn áp dụng	IEC 60947-4-1
Kiểu lắp đặt	Thanh ray DIN 35mm hoặc gắn bảng điện

Nguồn tham khảo: Schneider Electric Official Website

Lợi ích khi sử dụng GV2L22 cho hệ thống điện

Bảo vệ tài sản giá trị: Ngăn chặn hư hỏng nặng cho động cơ 9kW, tiết kiệm chi phí quấn lại motor hoặc thay mới thiết bị đắt tiền do sự cố chập điện.
An toàn tuyệt đối: Loại bỏ hoàn toàn nguy cơ phóng điện và cháy nổ trong tủ điện khi xảy ra sự cố chạm chập (short circuit).
Ổn định vận hành: Giảm thiểu thời gian dừng máy (downtime) nhờ khả năng reset nhanh chóng và độ bền cao sau mỗi lần ngắt mạch.
Hạn chế nhảy nhầm: Do không có chức năng bảo vệ quá tải nhiệt, GV2L22 không bị ảnh hưởng bởi nhiệt độ môi trường, tránh hiện tượng nhảy CB oan khi motor khởi động nặng hoặc môi trường nóng.

Hướng dẫn lắp đặt và vận hành chuẩn (How-to)

Bước 1 - Ngắt nguồn điện: Tắt toàn bộ nguồn điện cấp cho hệ thống. Đảm bảo khu vực lắp đặt sạch sẽ, khô ráo và không có điện áp dư.
Bước 2 - Cố định thiết bị: Gắn CB GV2L22 lên thanh ray DIN 35mm bằng cách ấn nhẹ hoặc sử dụng vít cố định chuyên dụng vào tấm panel tủ điện.
Bước 3 - Đấu nối dây dẫn: Kết nối nguồn cấp vào các cực phía trên (1L1, 3L2, 5L3). Kết nối đầu ra (phía dưới) đến Contactor hoặc trực tiếp tới động cơ theo đúng sơ đồ.
Bước 4 - Siết chặt đầu cốt (Terminal): Sử dụng tua vít chuyên dụng siết chặt các đầu cốt để tránh hiện tượng move điện, ngăn ngừa phát nhiệt tại điểm tiếp xúc gây cháy nổ.
Bước 5 - Kiểm tra và vận hành: Kiểm tra lại sơ đồ đấu nối, gạt cần gạt sang vị trí ON và cấp điện thử nghiệm để đảm bảo hệ thống hoạt động ổn định.

Sản phẩm kết hợp tương thích (isRelatedTo)

Vì GV2L22 chuyên biệt cho bảo vệ ngắn mạch, để bảo vệ động cơ toàn diện (cả ngắn mạch và quá tải), bạn nên kết hợp với:

Contactor Schneider (Dòng LC1D): Điều khiển đóng ngắt motor tự động và từ xa một cách hiệu quả.
Rơ le nhiệt Schneider (Thermal Overload Relay): Bổ sung chức năng bảo vệ quá tải (Overload) để ngăn motor bị cháy khi chạy quá tải trong thời gian dài.
Phụ kiện tiếp điểm phụ (Auxiliary Contact): Giúp giám sát trạng thái hoạt động (ON/OFF) của CB từ phòng điều khiển trung tâm.

Ứng dụng thực tế của sản phẩm (Application)

CB Schneider GV2L22 là lựa chọn lý tưởng cho các ứng dụng yêu cầu độ an toàn ngắn mạch cao:

Công nghiệp nặng: Hệ thống băng tải, máy nghiền, máy trộn bê tông công suất lớn.
Hệ thống HVAC: Máy nén khí, quạt công nghiệp, hệ thống điều hòa trung tâm tòa nhà.
Xử lý nước: Máy bơm ly tâm cho nhà máy sản xuất, trạm bơm cấp nước sạch.
Tủ điện phân phối: Các nhánh cấp nguồn cho motor trong tủ MDB, DB công nghiệp.

Câu hỏi thường gặp (FAQ)

1. GV2L22 khác gì với dòng GV2P?
GV2L22 là CB từ tính (Magnetic only), chỉ bảo vệ ngắn mạch. Trong khi đó dòng GV2P là CB nhiệt-từ (Thermal-Magnetic), bảo vệ cả quá tải và ngắn mạch.

2. Tôi có thể dùng GV2L22 để bảo vệ quá tải cho motor không?
Không. GV2L22 không có chức năng bảo vệ quá tải. Để bảo vệ quá tải, bạn bắt buộc phải lắp thêm rơ le nhiệt đi kèm.

3. Dòng 25A của GV2L22 có thể điều chỉnh được không?
Không, GV2L22 có dòng định mức cố định 25A. Nếu bạn cần dải điều chỉnh dòng điện, hãy chọn các dòng GV2P.

4. Khả năng cắt ngắn mạch 50kA có ý nghĩa gì?
Nó có nghĩa là thiết bị có khả năng ngắt an toàn dòng điện ngắn mạch lên đến 50,000A mà không bị hư hại cấu trúc, đảm bảo an toàn cho hệ thống.

5. Tại sao tôi nên chọn mua sản phẩm tại AUT VN?
AUT VN cam kết cung cấp hàng Schneider chính hãng 100%, đầy đủ chứng chỉ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và chính sách giao hàng hỏa tốc.

6. Sản phẩm có lắp được trên thanh ray DIN không?
Có, thiết bị được thiết kế chuẩn để lắp đặt trực tiếp trên thanh ray DIN 35mm rất tiện lợi.

7. Motor 7.5kW sử dụng GV2L22 có ổn định không?
Hoàn toàn ổn định nếu dòng khởi động của motor nằm trong ngưỡng cho phép của CB. GV2L22 giúp tránh nhảy nhầm do nhiệt độ môi trường.

8. GV2L22 có chức năng chống rò điện (chống giật) không?
Không. Đây là thiết bị bảo vệ ngắn mạch cho động cơ, không có chức năng chống rò điện (RCCB/RCBO).

9. Tuổi thọ của CB Schneider GV2L22 là bao lâu?
Nếu lắp đặt đúng kỹ thuật và bảo trì định kỳ, thiết bị có thể hoạt động bền bỉ trên 10-15 năm trong môi trường công nghiệp.

10. Làm cách nào để phân biệt hàng chính hãng Schneider?
Khách hàng nên kiểm tra tem hologram, mã QR trên thân máy và luôn yêu cầu đầy đủ chứng từ CO/CQ khi mua hàng tại AUT VN.
