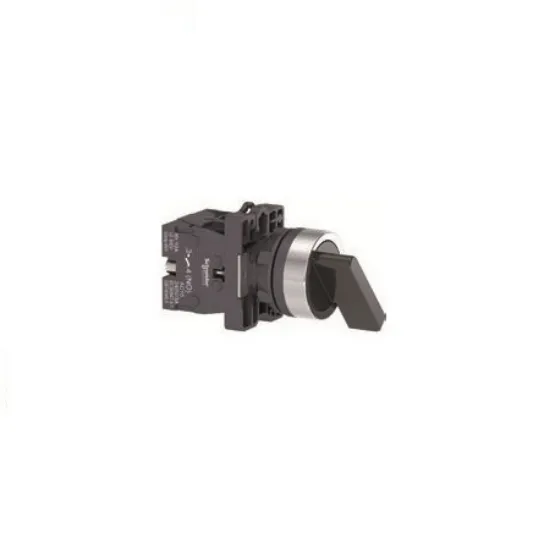

Công tắc xoay Schneider XA2EJ21: 2 Vị trí Tự giữ, 1NO, Phi 22mm IP65 Chính hãng

Kiểu vận hành: Công tắc xoay 2 vị trí, cơ chế tự giữ (Maintained) cực kỳ ổn định.
Cấu hình tiếp điểm: 1NO (1 tiếp điểm thường mở).
Kích thước lắp đặt: Đường kính lỗ khoét tiêu chuẩn 22mm.
Cấp bảo vệ: IP65 chống bụi và tia nước mạnh mẽ.
Thương hiệu: Schneider Electric chính hãng, phân phối bởi AUT VN.

nhà chế tạo: Schneider

SKU: XA2EJ21

Tải xuống mẫu

50.000 ₫

Giới thiệu về Công tắc xoay Schneider XA2EJ21

Công tắc xoay Schneider XA2EJ21 là thiết bị điều khiển cơ học cao cấp thuộc dòng Harmony XA2 danh tiếng từ Schneider Electric. Sản phẩm được thiết kế chuyên dụng cho các môi trường công nghiệp khắt khe, nơi yêu cầu cao về độ bền và độ chính xác trong vận hành. Với cơ chế tự giữ (maintained), XA2EJ21 cho phép người dùng duy trì trạng thái lựa chọn (ví dụ: chuyển đổi giữa chế độ Manual và Auto) một cách cố định, đảm bảo hệ thống hoạt động nhất quán mà không cần tác động liên tục. Sản phẩm hiện được phân phối chính hãng bởi AUT VN, mang lại sự an tâm tuyệt đối về chất lượng.

Điểm nổi bật của Schneider XA2EJ21

Độ bền công nghiệp: Chế tạo từ nhựa kỹ thuật cao cấp, có khả năng chịu nhiệt và chống cháy, hoạt động ổn định trong điều kiện nhà xưởng khắc nghiệt.
Tiêu chuẩn bảo vệ IP65: Thiết kế kín khít ở mặt trước, ngăn chặn hoàn toàn bụi bẩn và các tia nước, bảo vệ tối đa các tiếp điểm điện bên trong.
Lắp đặt chuẩn hóa: Với kích thước phi 22mm, sản phẩm tương thích hoàn hảo với hầu hết các loại tủ điện điều khiển hiện nay, giúp việc lắp đặt và thay thế trở nên nhanh chóng.
Thao tác chính xác: Cơ chế xoay có phản hồi xúc giác rõ ràng, giúp người vận hành dễ dàng nhận biết vị trí công tắc, giảm thiểu sai sót trong điều khiển.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết đặc tính
Hãng sản xuất	Schneider
Mã SKU/MPN	XA2EJ21
Dòng sản phẩm	Harmony XA2
Kiểu vận hành	Xoay 2 vị trí - Tự giữ (Maintained)
Cấu hình tiếp điểm	1NO (1 Tiếp điểm thường mở)
Đường kính lỗ lắp	22 mm
Cấp bảo vệ	IP65 (Mặt trước)
Khối lượng tương đối	41g
Độ sâu sau panel	42.7mm
Tần suất vận hành (Điện)	60 operations/min
Phụ kiện (bán riêng)	Bezel tool: ZB5AZ905

Lợi ích khi sử dụng Schneider XA2EJ21

Tối ưu hóa vận hành: Giảm thiểu thời gian dừng máy (downtime) nhờ độ bền cơ học vượt trội.
An toàn tuyệt đối: Tiêu chuẩn IP65 bảo vệ thiết bị khỏi các tác nhân gây hại từ môi trường, đảm bảo an toàn cho người vận hành.
Tiết kiệm chi phí bảo trì: Sản phẩm chính hãng Schneider có tuổi thọ cao, ít hỏng hóc vặt.
Dễ dàng nâng cấp: Thiết kế chuẩn 22mm cho phép thay thế linh hoạt trong các hệ thống điều khiển hiện có.

Hướng dẫn sử dụng (How to)

Bước 1: Xác định vị trí lắp đặt trên mặt tủ điện và khoan lỗ với đường kính chính xác 22mm.
Bước 2: Đưa thân công tắc xoay XA2EJ21 xuyên qua lỗ khoan từ mặt trước vào mặt sau của panel.
Bước 3: Sử dụng đai ốc cố định để siết chặt công tắc vào panel (có thể dùng Bezel tool ZB5AZ905 để hỗ trợ).
Bước 4: Đấu nối dây dẫn vào tiếp điểm 1NO theo sơ đồ mạch điều khiển của hệ thống.
Bước 5: Kiểm tra vận hành bằng cách xoay công tắc sang 2 vị trí để đảm bảo tiếp điểm đóng/ngắt chính xác.

Sản phẩm liên quan (isRelatedTo)

Ứng dụng thực tế (Application)

Công tắc xoay Schneider XA2EJ21 được ứng dụng rộng rãi trong:

Tủ điện điều khiển công nghiệp: Dùng để chọn chế độ vận hành Manual/Auto cho động cơ, máy bơm.
Hệ thống HVAC: Điều khiển bật/tắt hoặc chuyển đổi chế độ thông gió.
Dây chuyền sản xuất tự động: Sử dụng làm công tắc chọn chức năng hoặc ngắt khẩn cấp cục bộ.
Máy móc cơ khí: Điều khiển các cơ cấu chấp hành yêu cầu duy trì trạng thái.

Câu hỏi thường gặp (FAQ)

1. Cơ chế "Tự giữ" (Maintained) của XA2EJ21 là gì?
Đó là cơ chế khi bạn xoay công tắc sang một vị trí, nó sẽ giữ nguyên vị trí đó cho đến khi bạn xoay nó trở lại, không tự động bật về vị trí ban đầu.

2. Sản phẩm này có chống nước không?
Có, mặt trước của sản phẩm đạt tiêu chuẩn IP65, chống bụi hoàn toàn và chống tia nước từ mọi hướng.

3. Tiếp điểm 1NO có nghĩa là gì?
1NO (Normally Open) nghĩa là sản phẩm có 1 cặp tiếp điểm thường mở, mạch sẽ đóng (thông điện) khi công tắc được xoay sang vị trí kích hoạt.

4. XA2EJ21 có lắp vừa lỗ 22mm không?
Có, đây là kích thước lỗ lắp đặt tiêu chuẩn của sản phẩm này.

5. Tôi có cần mua thêm phụ kiện gì để lắp đặt không?
Sản phẩm đã đầy đủ để lắp đặt cơ bản, tuy nhiên bạn có thể mua thêm Bezel tool ZB5AZ905 để siết chặt dễ dàng hơn.

6. Độ sâu tối thiểu của tủ điện để lắp XA2EJ21 là bao nhiêu?
Độ sâu sau panel của sản phẩm là 42.7mm, bạn nên để khoảng trống tối thiểu 50-60mm để đấu nối dây thuận tiện.

7. Sản phẩm này có chịu được nhiệt độ cao không?
Có, sản phẩm hoạt động ổn định trong dải nhiệt độ từ -25°C đến +70°C.

8. AUT VN có cam kết hàng chính hãng không?
Có, AUT VN là nhà phân phối uy tín, cam kết cung cấp sản phẩm Schneider Electric chính hãng 100%.

9. Sự khác biệt giữa XA2EJ21 và XA2EJ33 là gì?
XA2EJ21 có 2 vị trí xoay và 1 tiếp điểm NO, trong khi XA2EJ33 có 3 vị trí xoay và 2 tiếp điểm NO.

10. Tần suất vận hành tối đa của công tắc là bao nhiêu?
Tần suất vận hành cho phép về mặt điện là 60 lần/phút.

Nguồn tham khảo: Schneider Electric Official Website
