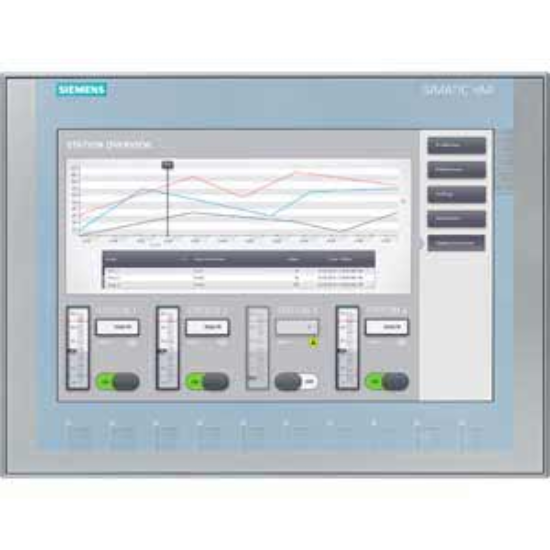

Giới thiệu về Màn hình HMI Siemens 6AV2123-2MB03-0AX0
Màn hình HMI Siemens 6AV2123-2MB03-0AX0 thuộc dòng SIMATIC Basic Panels danh tiếng, là giải pháp giao diện người-máy (HMI) tối ưu cho các hệ thống tự động hóa quy mô vừa và nhỏ. Với kích thước màn hình 12 inch rộng rãi cùng độ phân giải cao, thiết bị này cho phép người vận hành theo dõi toàn diện trạng thái máy móc và điều khiển hệ thống một cách trực quan, chính xác nhất. Sản phẩm được phân phối chính hãng bởi AUT VN, cam kết mang đến hiệu suất vận hành bền bỉ và độ tin cậy tuyệt đối trong môi trường sản xuất công nghiệp khắc nghiệt.
Điểm nổi bật của Siemens 6AV2123-2MB03-0AX0
- Hiển thị sắc nét vượt trội: Màn hình TFT 12 inch với khả năng hiển thị 65.536 màu giúp các biểu đồ, thông số kỹ thuật và đồ họa điều khiển trở nên rõ ràng, giảm thiểu sai sót do quan sát kém.
- Kết nối truyền thông tốc độ cao: Tích hợp chuẩn PROFINET và EtherNet/IP thông qua cổng Ethernet, đảm bảo việc truyền tải dữ liệu thời gian thực giữa PLC và HMI luôn mượt mà, không độ trễ.
- Thiết kế chuẩn công nghiệp: Với cấp bảo vệ IP65 ở mặt trước, thiết bị có khả năng chống bụi hoàn toàn và chịu được tia nước, cực kỳ phù hợp cho các nhà máy thực phẩm hoặc môi trường ẩm ướt.
- Tối ưu hóa lập trình với TIA Portal: Khả năng tích hợp sâu vào hệ sinh thái Siemens giúp kỹ sư rút ngắn thời gian thiết kế, cấu hình và triển khai dự án đáng kể.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm (Model) | 6AV2123-2MB03-0AX0 |
| Dòng sản phẩm | SIMATIC Basic Panel |
| Loại màn hình | LED màu TFT |
| Công nghệ cảm ứng | Cảm ứng điện trở (Resistive) |
| Kích thước màn hình | 12 inch |
| Độ phân giải | 1280 x 800 dots |
| Số lượng màu hiển thị | 65.536 màu |
| Điện áp nguồn cấp | 24V DC |
| Bộ nhớ lưu trữ trong | 10 MB |
| Cổng giao tiếp | 1 x RJ45 (Ethernet), 1 x USB 2.0 |
| Giao thức hỗ trợ | PROFINET, EtherNet/IP |
| Cấp bảo vệ (Protection) | IP65 (mặt trước), IP20 (mặt sau) |
| Kích thước lắp đặt (Panel Cut-out) | W310 x H221 mm |
| Trọng lượng | 1.71 kg |
Nguồn tham khảo: Siemens Industry Online Support
Lợi ích khi đầu tư Siemens 6AV2123-2MB03-0AX0
- Tối đa hóa năng suất: Giao diện trực quan giúp nhân viên vận hành phản ứng nhanh với các cảnh báo, giảm thiểu thời gian dừng máy ngoài ý muốn (downtime).
- Độ bền và tin cậy: Thương hiệu Siemens từ Đức đảm bảo thiết bị có tuổi thọ cao, hoạt động ổn định liên tục 24/7 trong môi trường sản xuất khắc nghiệt.
- Khả năng mở rộng linh hoạt: Dễ dàng kết nối và nâng cấp cùng các dòng PLC hiện đại như S7-1200, S7-1500.
- Tiết kiệm chi phí dài hạn: Giảm chi phí bảo trì nhờ chất liệu cao cấp và thiết kế chống va đập, chống chịu môi trường tốt.
Hướng dẫn lắp đặt và vận hành (How-to)
- Bước 1: Chuẩn bị lắp đặt: Sử dụng khuôn cắt hoặc máy cắt để khoét lỗ trên tủ điện theo kích thước chuẩn W310 x H221 mm.
- Bước 2: Lắp đặt cơ khí: Đưa màn hình vào vị trí khoét, sử dụng các ngàm kẹp đi kèm để cố định chặt chẽ màn hình vào panel.
- Bước 3: Đấu nối điện: Kết nối nguồn 24VDC vào các chân nguồn theo đúng sơ đồ đấu nối của hãng để tránh chập cháy.
- Bước 4: Kết nối truyền thông: Sử dụng cáp Ethernet chuẩn công nghiệp cắm vào cổng RJ45 để kết nối với PLC hoặc Switch mạng.
- Bước 5: Cấu hình phần mềm: Mở phần mềm TIA Portal, thiết kế giao diện người dùng (HMI Screen), cấu hình tag và nạp chương trình xuống thiết bị qua cáp mạng.
- Bước 6: Kiểm tra vận hành: Thực hiện test các phím nhấn ảo, kiểm tra hiển thị dữ liệu thực tế từ PLC và độ nhạy cảm ứng.
Sản phẩm sử dụng chung (isRelatedTo)
Để xây dựng một hệ thống tự động hóa hoàn chỉnh, màn hình 6AV2123-2MB03-0AX0 thường được kết hợp với:
- PLC Siemens S7-1200 / S7-1500: Bộ điều khiển trung tâm của hệ thống.
- Bộ nguồn Siemens SITOP 24VDC: Cung cấp nguồn điện ổn định cho HMI và PLC.
- Switch công nghiệp Siemens SCALANCE: Quản lý hạ tầng mạng truyền thông PROFINET.
- Cáp truyền thông Profinet: Đảm bảo kết nối dữ liệu tốc độ cao.
Ứng dụng thực tế (Application)
- Ngành thực phẩm & đồ uống: Giám sát và điều khiển dây chuyền đóng gói, chiết rót tự động.
- Xử lý nước thải & môi trường: Điều khiển các trạm bơm, giám sát các chỉ số hóa lý (pH, độ đục).
- Sản xuất linh kiện điện tử: Vận hành các máy SMT, robot lắp ráp độ chính xác cao.
- Hệ thống quản lý tòa nhà (HVAC): Giám sát hệ thống điều hòa trung tâm và thông gió.
Câu hỏi thường gặp (FAQ)
1. Màn hình này có sẵn hàng tại AUT VN không?
Có, AUT VN luôn sẵn kho model 6AV2123-2MB03-0AX0 để đáp ứng nhanh chóng nhu cầu thay thế hoặc lắp mới của quý khách.
2. Tôi có thể sử dụng màn hình này khi đeo găng tay không?
Hoàn toàn được. Vì sử dụng công nghệ cảm ứng điện trở, màn hình nhận diện được lực nhấn nên bạn có thể vận hành dễ dàng ngay cả khi đeo găng tay bảo hộ.
3. Màn hình có hỗ trợ giao diện tiếng Việt không?
Có. Thông qua phần mềm WinCC trong TIA Portal, bạn có thể thiết kế hoàn toàn giao diện bằng tiếng Việt để nhân viên dễ dàng sử dụng.
4. Sự khác biệt giữa dòng Basic Panel này và dòng Comfort Panel là gì?
Dòng Basic tập trung vào tối ưu chi phí cho các tác vụ cơ bản, trong khi dòng Comfort cung cấp nhiều cổng kết nối hơn, bộ nhớ lớn hơn và khả năng xử lý đồ họa cao cấp hơn.
5. Sản phẩm này có tương thích với các dòng PLC không phải của Siemens không?
Nhờ hỗ trợ chuẩn EtherNet/IP, sản phẩm có thể kết nối được với một số dòng PLC khác, tuy nhiên hiệu quả tốt nhất vẫn là khi dùng chung hệ sinh thái Siemens.
6. Làm sao để phân biệt hàng chính hãng Siemens?
Hàng chính hãng luôn đi kèm đầy đủ chứng chỉ CO/CQ và được phân phối bởi các đại lý uy tín như AUT VN. Chúng tôi cam kết cung cấp đầy đủ giấy tờ chứng minh nguồn gốc.
7. Kích thước khoét lỗ chính xác là bao nhiêu để tránh sai sót?
Bạn cần chuẩn bị lỗ khoét trên tủ điện với kích thước W310 x H221 mm.
8. Thời gian bảo hành của sản phẩm tại AUT VN như thế nào?
Sản phẩm được hưởng chế độ bảo hành chính hãng theo tiêu chuẩn của Siemens, đảm bảo quyền lợi tối đa cho khách hàng.
9. Tôi có được hỗ trợ kỹ thuật sau khi mua không?
Có, đội ngũ kỹ sư tại AUT VN luôn sẵn sàng hỗ trợ tư vấn cài đặt và xử lý các vấn đề kỹ thuật liên quan.
10. Màn hình có chịu được môi trường bụi bẩn nhiều không?
Có, với chuẩn IP65 ở mặt trước, thiết bị được thiết kế đặc biệt để ngăn chặn bụi và nước xâm nhập vào bên trong.
