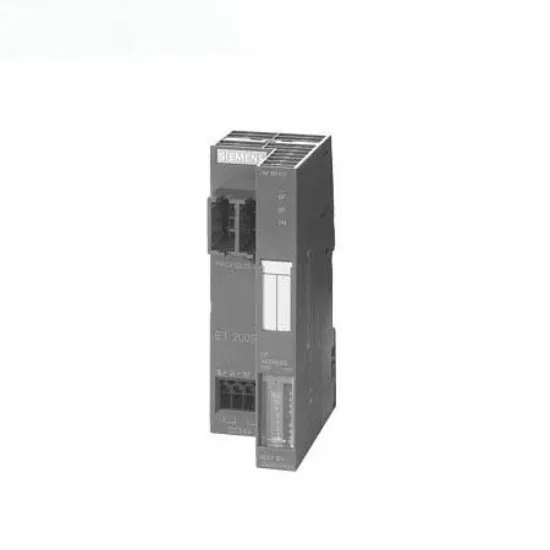

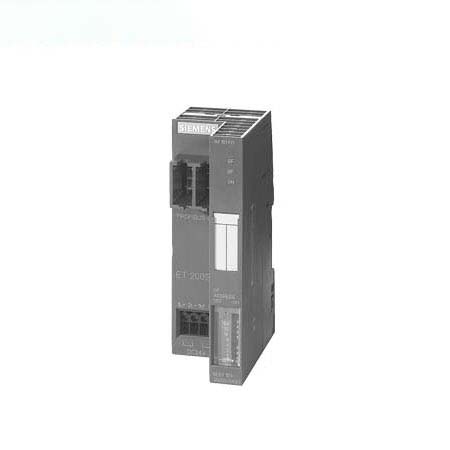

Module Siemens 6ES7151-1AA05-0AB0 IM 151-1 Standard - PROFIBUS DP 12Mbit/s cho ET 200S

3.4.1 Giới thiệu Module Siemens 6ES7151-1AA05-0AB0

Trong hệ thống tự động hóa hiện đại, việc kết nối các thiết bị ngoại vi về bộ điều khiển trung tâm đòi hỏi sự ổn định và tốc độ cực cao. Module Siemens 6ES7151-1AA05-0AB0 (IM 151-1 Standard) chính là giải pháp giao tiếp hoàn hảo cho dòng hệ thống I/O phân tán SIMATIC ET 200S. Thiết bị đóng vai trò là "trạm trung chuyển" dữ liệu, cho phép kết nối các module tín hiệu tại hiện trường với PLC (như S7-300, S7-400, S7-1500) thông qua giao thức PROFIBUS DP mạnh mẽ. Lựa chọn sản phẩm tại AUT VN, quý khách hàng hoàn toàn yên tâm về chất lượng chuẩn Đức và dịch vụ hỗ trợ kỹ thuật chuyên sâu.

3.4.2 Điểm nổi bật của IM 151-1 Standard

• Truyền thông siêu tốc: Tương thích chuẩn PROFIBUS DP V0/V1 với tốc độ lên đến 12 Mbit/s, triệt tiêu độ trễ hệ thống.
• Mật độ I/O cao: Khả năng tích hợp tối đa 63 module Digital/Analog trên một trạm duy nhất, giúp tối ưu không gian tủ điện.
• Chẩn đoán lỗi thông minh: Hệ thống đèn LED (SF, BF, ON) cho phép nhận biết nhanh tình trạng lỗi hệ thống hoặc lỗi bus.
• Hỗ trợ Hot-swapping: Thiết kế cho phép thay thế module mà không cần ngắt nguồn (khi sử dụng terminal module phù hợp), giúp giảm thiểu downtime.
• Độ bền công nghiệp: Khả năng chống nhiễu điện từ (EMI) vượt trội, vận hành ổn định trong môi trường khắc nghiệt.

3.4.3 Bảng thông số kỹ thuật chi tiết

3.4.4 Lợi ích khi đầu tư sản phẩm tại AUT VN

• Tiết kiệm chi phí hạ tầng: Giảm thiểu dây dẫn vật lý nhờ cấu trúc mạng PROFIBUS tập trung.
• Triển khai nhanh chóng: Dễ dàng cấu hình qua TIA Portal hoặc STEP 7, rút ngắn thời gian commissioning.
• Độ tin cậy tuyệt đối: Sản phẩm Siemens chính hãng giúp hệ thống vận hành liên tục, tránh lỗi truyền thông không đáng có.
• Hỗ trợ pháp lý đầy đủ: Cung cấp đầy đủ chứng chỉ CO/CQ, đáp ứng mọi tiêu chuẩn kiểm định dự án khắt khe nhất.

3.4.5 Hướng dẫn lắp đặt và cấu hình (How-to)

1. Bước 1: Lắp đặt vật lý - Gắn module IM 151-1 lên thanh DIN Rail 35mm. Lưu ý: Module IM phải luôn là module đầu tiên nằm bên trái của trạm ET 200S.
2. Bước 2: Thiết lập địa chỉ - Sử dụng tua vít nhỏ điều chỉnh các công tắc DIP switch để đặt địa chỉ PROFIBUS duy nhất (từ 1 - 125).
3. Bước 3: Kết nối truyền thông - Cắm cáp PROFIBUS (màu tím) vào cổng D-Sub 9 chân. Đảm bảo các đầu nối được siết chặt để tránh nhiễu.
4. Bước 4: Cấp nguồn - Kết nối nguồn 24V DC vào module, kiểm tra kỹ cực tính (+/-) để đảm bảo an toàn.
5. Bước 5: Cấu hình phần mềm - Sử dụng phần mềm TIA Portal hoặc STEP 7, chọn đúng mã 6ES7151-1AA05-0AB0 trong Hardware Configuration và tiến hành Download xuống PLC Master.

3.4.6 Sản phẩm sử dụng chung (isRelatedTo)

• Module nguồn: PM-E DC 24V (Mã: 6ES7138-4CA01-0AA0)
• Module tín hiệu: Các module DI, DO, AI, AO thuộc dòng SIMATIC ET 200S.
• Phụ kiện kết nối: Đầu nối PROFIBUS FastConnect, cáp PROFIBUS Siemens màu tím.
• Bộ điều khiển trung tâm: PLC Siemens S7-300, S7-400 hoặc S7-1500 (có cổng PROFIBUS).

3.4.7 Ứng dụng thực tế (Application)

Module 6ES7151-1AA05-0AB0 là thành phần cốt lõi trong các hệ thống:

• Ngành thực phẩm & Đồ uống (F&B): Điều khiển tự động dây chuyền đóng gói, chiết rót.
• Xử lý nước & Môi trường: Quản lý các trạm bơm, hệ thống lọc nước phân tán.
• Sản xuất điện tử: Các dây chuyền lắp ráp chính xác cao yêu cầu phản hồi dữ liệu tức thời.
• Công nghiệp nặng: Giám sát và điều khiển máy móc trong nhà máy thép, xi măng, khai thác khoáng sản.

3.4.8 FAQ - Giải đáp thắc mắc từ chuyên gia AUT VN

1. Module 6ES7151-1AA05-0AB0 có cần thẻ nhớ để lưu cấu hình không?

Không. Địa chỉ trạm được thiết lập qua DIP switch và toàn bộ cấu hình I/O được quản lý trực tiếp bởi PLC Master.

2. Đèn SF (System Fault) báo đỏ nghĩa là gì?

Đèn SF báo lỗi hệ thống. Nguyên nhân thường do sai lệch cấu hình phần cứng hoặc một module I/O trong trạm đang gặp sự cố. Bạn cần kiểm tra lại Hardware Configuration.

3. Tôi có thể dùng cáp Ethernet (LAN) cho module này không?

Không. Module này chuyên dụng cho chuẩn PROFIBUS DP (sử dụng cáp màu tím). Nếu cần dùng Ethernet, bạn phải chọn dòng IM 151-3 (PROFINET).

4. Sự khác biệt giữa bản Standard và High Feature (HF) là gì?

Bản Standard đáp ứng tốt các ứng dụng điều khiển thông thường. Bản HF hỗ trợ thêm chế độ Isochronous dành riêng cho các ứng dụng Motion Control tốc độ cao.

5. AUT VN cam kết chất lượng sản phẩm như thế nào?

AUT VN cam kết 100% hàng Siemens chính hãng, đầy đủ chứng chỉ CO/CQ và bảo hành 12 tháng chính hãng.

6. Khoảng cách truyền dẫn tối đa của PROFIBUS DP là bao nhiêu?

Ở tốc độ 12 Mbit/s, khoảng cách tối đa là 100m. Ở các tốc độ thấp hơn, khoảng cách có thể lên đến 1000m.

7. Module này có tương thích với PLC S7-1200 không?

Có, nhưng bạn bắt buộc phải lắp thêm Module truyền thông (ví dụ CM 1243-5) vì S7-1200 không tích hợp sẵn cổng PROFIBUS.

8. Có thể thay thế module khi hệ thống đang chạy không?

Có, nếu bạn sử dụng các Terminal Module hỗ trợ tính năng Hot-swapping, việc thay thế sẽ không gây gián đoạn hệ thống.

9. Làm thế nào để đặt địa chỉ cho module này?

Sử dụng các công tắc DIP switch nhỏ nằm ở mặt trước module để thiết lập địa chỉ từ 1 đến 125.

10. Tại sao nên mua hàng tại AUT VN thay vì các đơn vị khác?

Tại AUT VN, chúng tôi không chỉ bán sản phẩm mà còn cung cấp giải pháp kỹ thuật, hàng hóa luôn sẵn có và đầy đủ giấy tờ chứng minh nguồn gốc.

11. Một mạng PROFIBUS hỗ trợ tối đa bao nhiêu thiết bị?

Một mạng PROFIBUS DP có thể hỗ trợ tới 126 địa chỉ (bao gồm 1 Master và 125 Slaves).

12. Sản phẩm có chịu được môi trường nhiệt độ cao không?

Sản phẩm được thiết kế chuẩn công nghiệp, tuy nhiên nên lắp đặt trong tủ điện có hệ thống làm mát/thông gió để đảm bảo độ bền tối ưu.

Nguồn tham khảo: Siemens Industry Support
