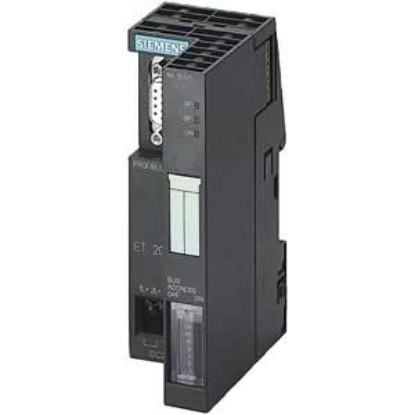

Giới thiệu Module Giao Tiếp Siemens 6ES7151-1BA02-0AB0 (IM151-1 HF)
Module Siemens 6ES7151-1BA02-0AB0 là bộ giao tiếp trung tâm (Interface Module - IM151-1) thuộc dòng High Feature (HF) cao cấp. Sản phẩm được thiết kế chuyên dụng để tối ưu hóa hiệu suất cho hệ thống I/O phân tán SIMATIC ET 200S. Với giao thức PROFIBUS-DP mạnh mẽ, module này đóng vai trò là trung tâm điều phối dữ liệu giữa bộ điều khiển PLC và các module đầu vào/đầu ra (I/O) từ xa, đảm bảo sự ổn định và chính xác tuyệt đối trong các môi trường sản xuất công nghiệp khắc nghiệt nhất.
Điểm nổi bật của Siemens 6ES7151-1BA02-0AB0
- Hiệu suất High Feature (HF) vượt trội: Khác với các dòng Standard, phiên bản HF hỗ trợ chế độ vận hành đồng bộ (Isochronous mode), là yếu tố then chốt cho các ứng dụng điều khiển chuyển động (motion control) hoặc các tác vụ đòi hỏi độ chính xác về thời gian cực cao.
- Khả năng mở rộng cực lớn: Cho phép quản lý và kết nối lên tới 63 module I/O trên cùng một trạm, giúp tối ưu hóa không gian tủ điện và giảm thiểu chi phí hạ tầng mạng.
- Tốc độ truyền tải siêu nhanh: Hỗ trợ tốc độ truyền thông lên đến 12 Mbit/s, giúp giảm thiểu độ trễ (latency) tối đa, đảm bảo phản ứng tức thời của hệ thống.
- Độ tin cậy chuẩn Siemens: Thiết kế chịu được nhiễu điện từ mạnh, hoạt động bền bỉ 24/7 trong các nhà máy tự động hóa hiện đại.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết giá trị |
| Mã sản phẩm (Model) | 6ES7151-1BA02-0AB0 |
| Dòng sản phẩm | SIMATIC ET 200S (IM151-1 High Feature) |
| Giao thức truyền thông | PROFIBUS-DP |
| Giao tiếp vật lý | RS-485 (1 kênh) |
| Cổng kết nối | DB9 Female (9-pin D-sub) |
| Tốc độ truyền tải tối đa | 12 Mbit/s |
| Số lượng module kết nối tối đa | 63 modules |
| Khối lượng dữ liệu tối đa | 244 bytes mỗi I/O |
| Nguồn cấp định mức | 24V DC |
| Công suất tiêu thụ | ~ 3.3 W |
| Nhiệt độ vận hành | 0°C đến 60°C |
| Kích thước (RxCxS) | 45mm x 119.5mm x 75mm |
Lợi ích khi đầu tư Module Siemens 6ES7151-1BA02-0AB0
- Tối ưu hóa chi phí hệ thống: Khả năng kết nối tới 63 module giúp giảm số lượng bộ điều khiển trung tâm, tiết kiệm diện tích tủ điện và chi phí dây dẫn.
- Nâng cao độ chính xác tuyệt đối: Với chế độ Isochronous, việc đồng bộ hóa dữ liệu giữa các module được thực hiện ở cấp độ thời gian cực kỳ khắt khe, loại bỏ hoàn toàn độ trễ không mong muốn.
- Khả năng mở rộng linh hoạt: Dễ dàng nâng cấp, thêm bớt module I/O mà không cần thay đổi cấu trúc mạng phức tạp, giúp hệ thống luôn sẵn sàng cho sự phát triển.
Hướng dẫn lắp đặt và cấu hình (How-to)
- Bước 1: Lắp đặt vật lý: Gắn module lên thanh ray DIN (DIN Rail) chuyên dụng trong tủ điện. Đảm bảo module được lắp cố định và thông thoáng.
- Bước 2: Kết nối nguồn: Cấp nguồn 24VDC vào các terminal theo đúng sơ đồ kỹ thuật của Siemens để đảm bảo an toàn và tránh sự cố chập cháy.
- Bước 3: Kết nối mạng PROFIBUS: Sử dụng cáp PROFIBUS tiêu chuẩn, kết nối vào cổng DB9. Lưu ý cấu hình công tắc trở đầu cuối (Termination Resistor) tại module đầu hoặc cuối mạng.
- Bước 4: Cấu hình phần mềm: Sử dụng phần mềm TIA Portal hoặc STEP 7. Trong phần Hardware Configuration, khai báo chính xác mã 6ES7151-1BA02-0AB0 và thiết lập địa chỉ Node PROFIBUS.
- Bước 5: Kiểm tra vận hành: Nạp chương trình và quan sát đèn LED trạng thái (Bus, BF). Nếu đèn BF tắt (màu xanh), kết nối đã thành công và module sẵn sàng hoạt động.
Sản phẩm sử dụng chung (Related Products)
Để vận hành hoàn chỉnh hệ thống ET 200S, quý khách nên kết hợp với:
- Module I/O Siemens: Các module Digital/Analog Input/Output dòng SIMATIC ET 200S.
- Bộ điều khiển PLC: PLC Siemens dòng S7-300, S7-400 hoặc S7-1500.
- Phụ kiện mạng: Cáp PROFIBUS chuẩn, đầu nối Profibus Connector DB9 có tích hợp switch trở cuối.
Ứng dụng thực tế (Application)
Sản phẩm được tin dùng rộng rãi trong các lĩnh vực:
Dây chuyền sản xuất tự động: Điều khiển robot, hệ thống băng tải tốc độ cao trong nhà máy.
Ngành thực phẩm & Đồ uống (F&B): Quản lý các trạm chiết rót, đóng gói phân tán quy mô lớn.
Xử lý nước & Năng lượng: Điều khiển trạm bơm, trạm biến áp và các hệ thống xử lý nước thải công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Module 6ES7151-1BA02-0AB0 khác gì so với phiên bản Standard?
Phiên bản High Feature (HF) này hỗ trợ chế độ vận hành đồng bộ (Isochronous mode), mang lại độ chính xác về thời gian cực cao cho các ứng dụng yêu cầu tốc độ và sự đồng bộ khắt khe.
2. Tôi có thể kết nối tối đa bao nhiêu module I/O vào module này?
Bạn có thể kết nối tối đa lên đến 63 module I/O trong hệ thống ET 200S thông qua module IM151-1 HF này.
3. Tốc độ truyền thông của sản phẩm là bao nhiêu?
Sản phẩm hỗ trợ tốc độ truyền tải tối đa 12 Mbit/s qua giao thức PROFIBUS-DP.
4. Cổng kết nối trên module có chuẩn không?
Có, module sử dụng cổng DB9 Female (9 chân) chuẩn công nghiệp phổ biến nhất.
5. Có thể sử dụng phần mềm TIA Portal để cấu hình không?
Hoàn toàn được. Sản phẩm tương thích hoàn hảo với TIA Portal và STEP 7.
6. Làm sao để biết module đang gặp lỗi kết nối?
Hãy kiểm tra đèn LED BF (Bus Fault). Nếu đèn sáng đỏ, nghĩa là đang có lỗi truyền thông trên mạng PROFIBUS.
7. Module này có tương thích với các PLC không phải Siemens không?
Có, nếu các PLC đó hỗ trợ giao thức PROFIBUS-DP và bạn có tệp GSD phù hợp.
8. AUT VN có cung cấp chứng chỉ CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ CO/CQ chính hãng cho sản phẩm khi giao hàng.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens, đảm bảo quyền lợi tốt nhất cho khách hàng.
10. Tôi có thể mua lẻ module này tại AUT VN không?
Có, AUT VN phân phối lẻ các module và linh kiện tự động hóa với giá cạnh tranh nhất thị trường.
