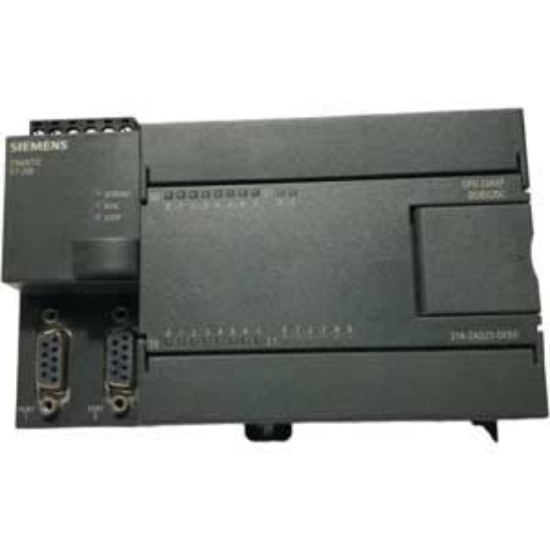

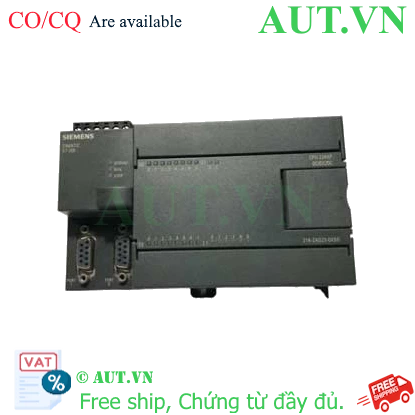

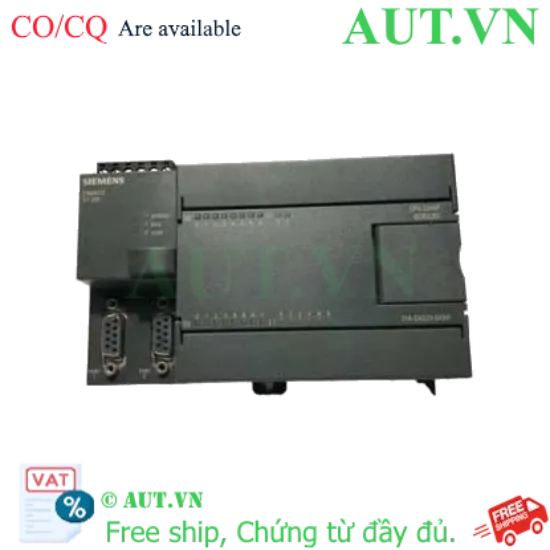

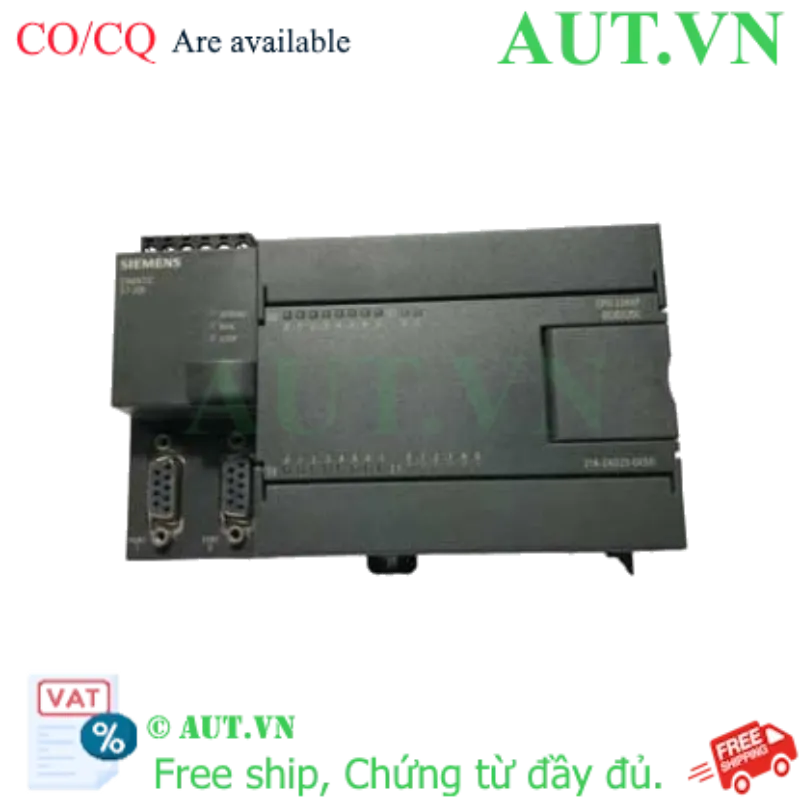

| Model | 6ES7214-2AD23-0XB0 |
| Loại | Nhỏ gọn |
| Nguồn cấp | 24VDC |
| Số ngõ vào digital | 14 |
| Số ngõ ra digital | 10 |
| Số ngõ vào analog | 2 |
| Số ngõ ra analog | 1 |
| Bộ nhớ | 12KB, 16KB |
| Cáp kết nối (Bán riêng) | 6ES7901-0BF00-0AA0, 6ES7901-3CB30-0XA0, 6ES7901-3DB30-0XA0 |

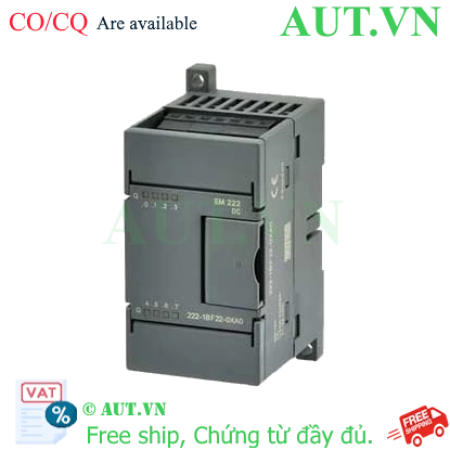

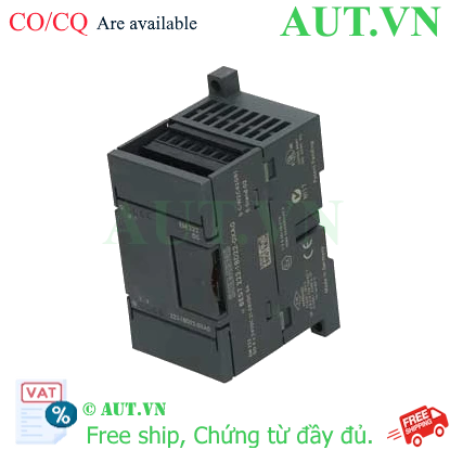

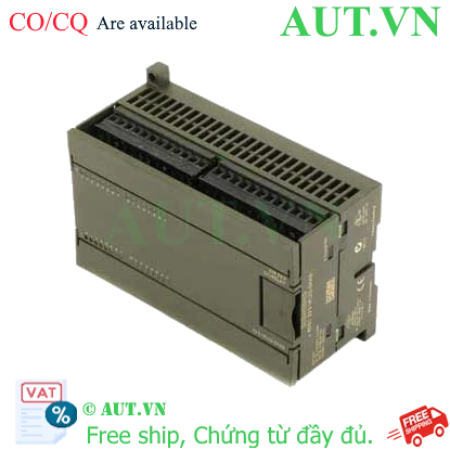

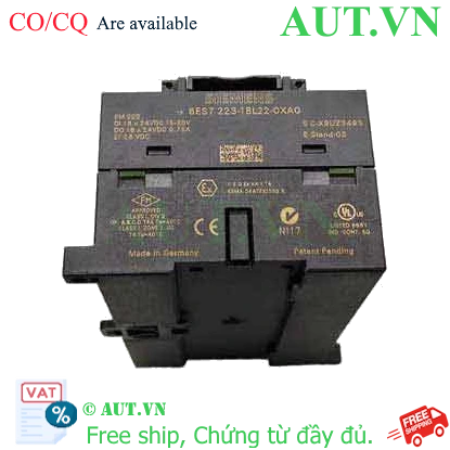

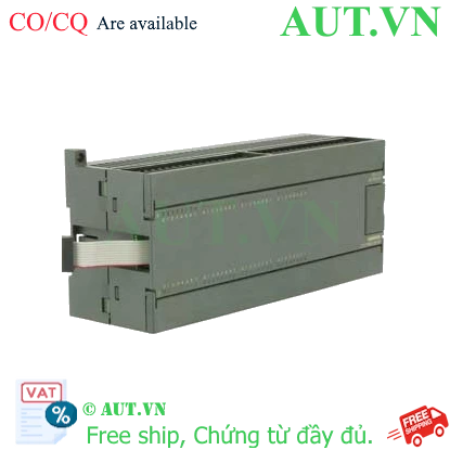

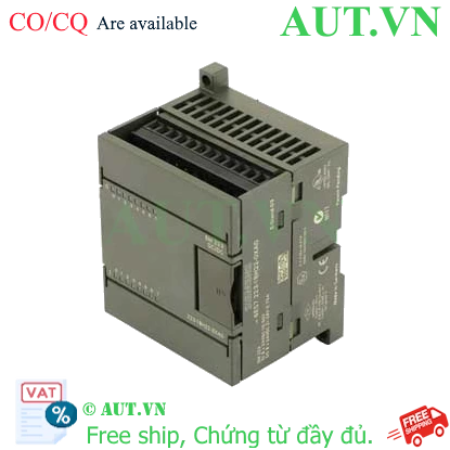

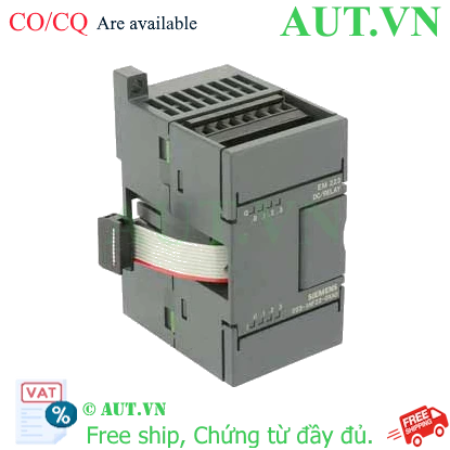

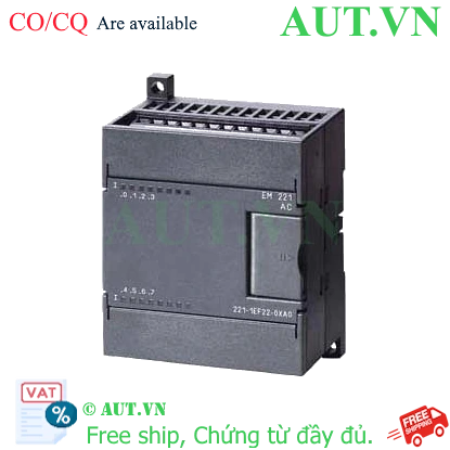

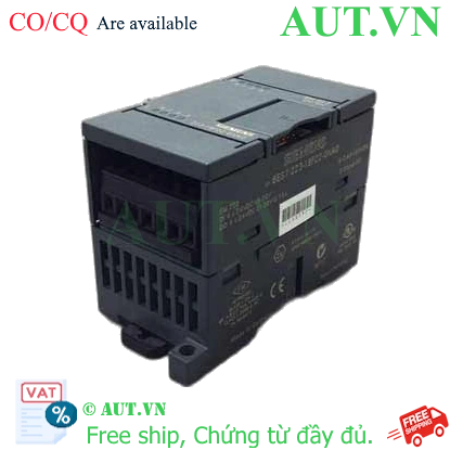

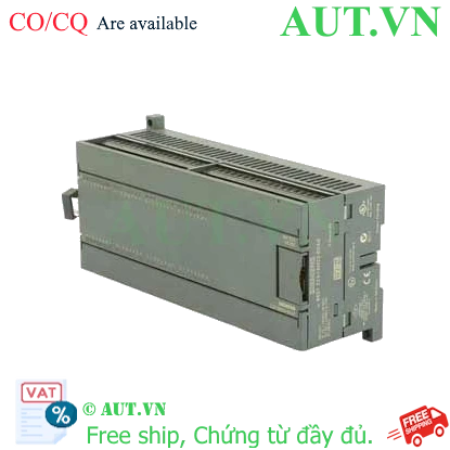

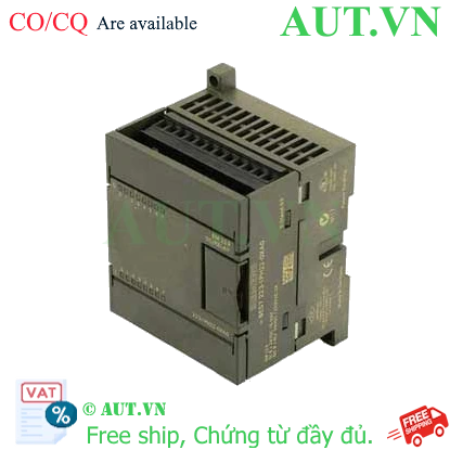

| Mô-đun mở rộng (Bán riêng) | Digital input module EM 221: 6ES7221-1BF22-0XA0, Digital input module EM 221: 6ES7221-1BH22-0XA0, Digital input module EM 221: 6ES7221-1EF22-0XA0, Digital output module EM 222: 6ES7222-1BD22-0XA0, Digital output module EM 222: 6ES7222-1BF22-0XA0, Digital output module EM 222: 6ES7222-1HD22-0XA0, Digital output module EM 222: 6ES7222-1HF22-0XA0, Digital output module EM 222: 6ES7222-1EF22-0XA0, Digital I/O module EM 223: 6ES7223-1BF22-0XA0, Digital I/O module EM 223: 6ES7223-1BH22-0XA0, Digital I/O module EM 223: 6ES7223-1BL22-0XA0, Digital I/O module EM 223: 6ES7223-1BM22-0XA0, Digital I/O module EM 223: 6ES7223-1HF22-0XA0, Digital I/O module EM 223: 6ES7223-1PH22-0XA0, Digital I/O module EM 223: 6ES7223-1PL22-0XA0, Digital I/O module EM 223: 6ES7223-1PM22-0XA0 [...] |
| Thẻ nhớ (Bán riêng) | MC 291 memory module: 6ES7291-8GF23-0XA0, MC 291 memory module: 6ES729 1-8GH23-0XA0 [...] |
| Phụ kiện khác (Bán riêng) | Pluggable terminal block: 6ES7292-1AE20-0AA0, Pluggable terminal block : 6ES7292-1AG20-0AA0, Backplane bus expansion cable: 6ES7290-6AA20-0XA0, SIM 274 simular: 6ES7274-1XH00-0XA0 [...] |
| Category | Khối CPU |
| Công suất tiêu thụ | 8W |
| Ngôn ngữ lập trình | FBD, LAD, STL |
| Kiểu ngõ vào digital | Sink/Source |
| Kiểu đấu nối ngõ ra digital | Transistor |
| Dòng tải ngõ ra Max | 0.75A, 5W |
| Số lượng bộ đếm tốc độ cao | 2 |
| Tốc độ đếm (Hz) | 20kHz |
| Đầu ra xung | 2 |
| Tần số xung phát tối đa (Hz) | 20kHz |
| Độ phân giải ngõ vào analog | 8bit |
| Phương thức giao tiếp | RS-485 (1ch) |
| Giao thức truyền thông | MPI, PPI, Serial data exchange |
| Số mô đun mở rộng | 268 |
| Số điểm vào/ra digital mở rộng | 168 |
| Số điểm ngõ vào digital mở rộng | 94 |
| Số điểm ngõ vào analog mở rộng | 30 |
| Số điểm ngõ ra analog mở rộng | 8 |
| Số điểm I/O mỗi trạm | 124 |
| Số điểm ngõ ra mở rộng | 82 |
| Số điểm I/O mở rộng | 206 |
| Chức năng bảo vệ | Ngắn mạch I/O |
| Chức năng | Chức năng cảnh báo cho biết khi có sự cố hoặc lỗi xảy ra |
| Phương pháp đấu nối | Khối đầu nối I/O cắm vào |
| Kiểu lắp đặt | Lắp bề mặt |
| Nhiệt độ hoạt động môi trường | 0...55°C |
| Độ ẩm hoạt động môi trường | 5...95% |
| Khối lượng tương đối | 390g |
| Chiều rộng tổng thể | 140mm |
| Chiều cao tổng thể | 80mm |
| Chiều sâu tổng thể | 62mm |
| Cấp bảo vệ | IP20 |
