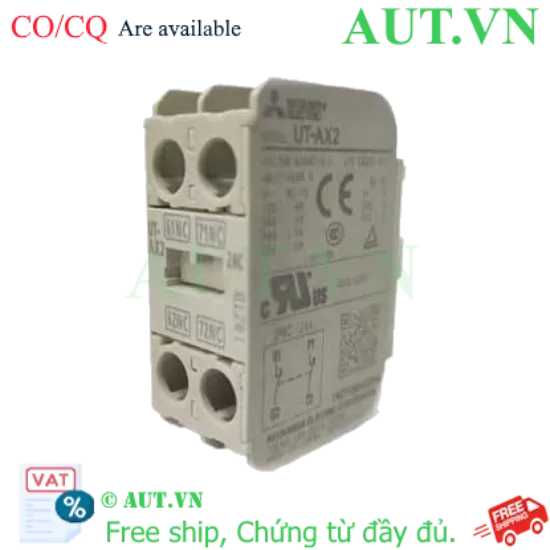

Giới thiệu về Khối Tiếp Điểm Phụ Mitsubishi UT-AX2 2B
Khối tiếp điểm phụ Mitsubishi UT-AX2 2B là giải pháp mở rộng tối ưu cho các hệ thống điều khiển điện công nghiệp. Với cấu hình 2NC (2 tiếp điểm Thường Đóng), sản phẩm này cho phép kỹ sư điện thiết lập các mạch khóa chéo (interlocking), mạch báo lỗi hoặc gửi tín hiệu phản hồi trạng thái về PLC một cách chính xác tuyệt đối. Khi lắp đặt UT-AX2 2B, bạn không chỉ tăng cường khả năng giám sát mà còn nâng cao độ an toàn cho toàn bộ hệ thống khởi động từ.
Điểm nổi bật của UT-AX2 2B
- Thiết kế Front Mount tối ưu: Việc lắp đặt ở mặt trước giúp tiết kiệm không gian tủ điện, đồng thời cho phép nâng cấp hoặc thay thế linh kiện mà không cần tháo rời các thiết bị xung quanh.
- Độ tin cậy chuẩn Nhật Bản: Được chế tạo từ vật liệu cao cấp, đảm bảo tuổi thọ đóng cắt hàng triệu lần, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Khả năng tương thích linh hoạt: Tương thích hoàn hảo với dải sản phẩm rộng từ S-T10 đến SRD-T5, giúp đơn giản hóa việc quản lý vật tư dự phòng.
- Hiệu suất điện an toàn: Hỗ trợ dải điện áp đa dạng với khả năng chịu tải từ 1.2A (600VAC) đến 6A (120VAC), đáp ứng mọi yêu cầu kỹ thuật.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết đặc tính |
| Model | UT-AX2 2B |
| Thương hiệu | Mitsubishi Electric |
| Cấu hình tiếp điểm | 2NC (2 Thường Đóng) |
| Công suất chuyển mạch | 6A @ 120VAC | 3A @ 240VAC | 1.5A @ 440VAC | 1.2A @ 600VAC |
| Vị trí lắp đặt | Lắp phía trước (Front mount) |
| Phương pháp đấu dây | Đầu vít (Screw terminal) |
| Dòng tương thích | S-T10, S-T12, S-T20, S-T21, S-T25, S-T32, S-T35, S-T50, SD-T12, SD-T20, SD-T21, SD-T32, SD-T35, SD-T50, MSO-T10, MSO-T20, MSO-T21, MSO-T25, MSOD-T12, MSOD-T20, MSOD-T21, SR-T5, SRD-T5 |
Lợi ích khi lựa chọn UT-AX2 2B tại AUT VN
- Nâng cấp hệ thống thông minh: Tăng số lượng tiếp điểm điều khiển mà không cần thay thế Contactor mới, giúp tối ưu chi phí đầu tư.
- Rút ngắn thời gian thi công: Cơ chế lắp đặt click-and-lock giúp việc lắp ráp tủ điện trở nên nhanh chóng và chuyên nghiệp hơn.
- Cam kết chính hãng 100%: Khi mua hàng tại AUT VN, quý khách được cung cấp đầy đủ chứng chỉ CO/CQ, đảm bảo nguồn gốc và chất lượng tuyệt đối.
Hướng dẫn lắp đặt khối tiếp điểm phụ (How-to)
- Bước 1: Ngắt toàn bộ nguồn điện cấp cho tủ điều khiển để đảm bảo an toàn tuyệt đối cho người vận hành.
- Bước 2: Vệ sinh bề mặt phía trước của Contactor Mitsubishi (Series S-T, SD-T...) để tránh bụi bẩn.
- Bước 3: Đặt khối UT-AX2 2B khớp với các rãnh định vị trên mặt trước của thiết bị chính, ấn nhẹ cho đến khi nghe tiếng "click" xác nhận đã khớp.
- Bước 4: Luồn dây điều khiển vào các cực vít, siết chặt vít để đảm bảo tiếp xúc điện tốt nhất.
- Bước 5: Kiểm tra lại sơ đồ đấu nối và cấp nguồn thử nghiệm vận hành.
Sản phẩm sử dụng chung (isRelatedTo)
Để tạo nên hệ thống điều khiển hoàn chỉnh, UT-AX2 2B thường được kết hợp cùng:
- Khởi động từ Mitsubishi S-T Series: Các model từ S-T10 đến S-T50.
- Khởi động từ Mitsubishi SD-T Series: Dòng thiết bị đóng cắt công suất lớn.
- Rơ le nhiệt (Overload Relay) Mitsubishi: Để bảo vệ quá tải cho động cơ.
Ứng dụng thực tế (Application)
Sản phẩm được tin dùng trong các giải pháp:
- Mạch khởi động Sao - Tam giác: Sử dụng tiếp điểm NC để khóa chéo, ngăn chặn việc đóng đồng thời hai Contactor gây ngắn mạch.
- Hệ thống điều khiển PLC: Dùng làm tiếp điểm phản hồi trạng thái (Feedback) về bộ điều khiển trung tâm.
- Tủ điện phân phối công nghiệp: Điều khiển đèn báo trạng thái lỗi hoặc đèn báo Off cho thiết bị.
Câu hỏi thường gặp (FAQ)
1. UT-AX2 2B khác gì với UT-AX2 2A?
UT-AX2 2B có 2 tiếp điểm Thường Đóng (NC), trong khi UT-AX2 2A có 2 tiếp điểm Thường Mở (NO). Lựa chọn tùy thuộc vào yêu cầu mạch điều khiển của bạn.
2. Tôi có thể lắp UT-AX2 2B cho Contactor hãng khác không?
Không, sản phẩm này được thiết kế độc quyền cho các dòng Contactor Mitsubishi như S-T, SD-T, MSO, SR.
3. Lắp mặt trước (Front mount) có ưu điểm gì hơn lắp hông?
Giúp tiết kiệm chiều ngang của tủ điện và dễ dàng thao tác thay thế mà không ảnh hưởng đến các thiết bị lắp cạnh bên.
4. Tiếp điểm NC hoạt động như thế nào?
Ở trạng thái bình thường (cuộn hút không điện), tiếp điểm NC sẽ đóng (thông mạch). Khi Contactor hút, tiếp điểm NC sẽ mở ra (ngắt mạch).
5. Dòng định mức tối đa của UT-AX2 2B là bao nhiêu?
Tối đa 6A tại điện áp 120VAC, giảm dần khi điện áp tăng lên (ví dụ 1.2A tại 600VAC).
6. Làm sao để phân biệt hàng chính hãng Mitsubishi?
Sản phẩm chính hãng có bao bì rõ ràng, mã vạch truy xuất được và khi mua tại AUT VN sẽ có đầy đủ CO/CQ đi kèm.
7. Sản phẩm này có bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Mitsubishi Electric.
8. Tôi có thể lắp đồng thời cả tiếp điểm mặt trước và mặt hông không?
Có, tùy vào model Contactor, bạn có thể kết hợp cả hai để tăng tối đa số lượng tiếp điểm phụ.
9. Việc đấu nối dây vào UT-AX2 2B có yêu cầu kỹ thuật đặc biệt nào không?
Chỉ cần sử dụng đầu cốt (ferrule) để bấm đầu dây, giúp tiếp xúc điện tốt hơn và tránh hiện tượng xòe dây gây ngắn mạch.
10. AUT VN có hỗ trợ giao hàng toàn quốc không?
Có, AUT VN hỗ trợ giao hàng hỏa tốc toàn quốc và hỗ trợ kỹ thuật trực tuyến 24/7.
