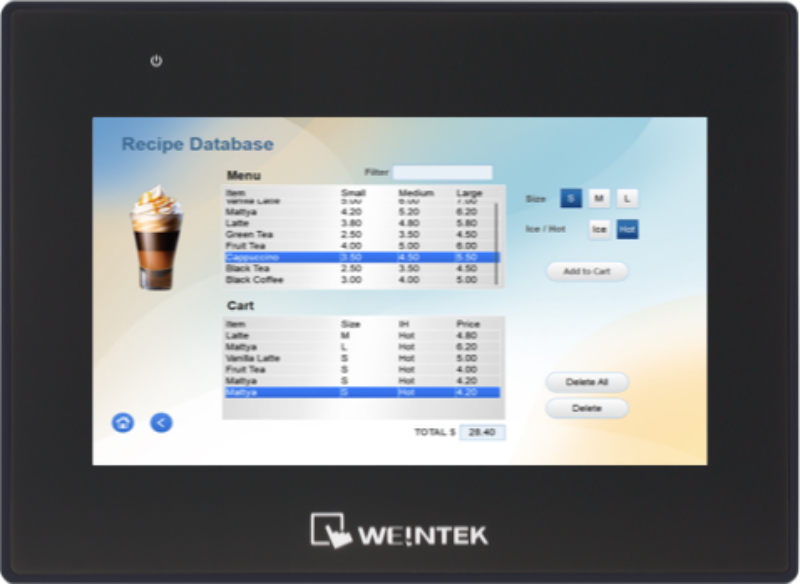

Màn hình HMI Weintek cMT3072X2 7 inch - CPU Quad-core, Hỗ trợ CAN Bus, Chuẩn IP66

Model: Weintek cMT3072X2 - Dòng HMI hiệu năng cao thế hệ mới.
Hiển thị: Màn hình TFT LCD 7 inch, độ phân giải 800 x 480, 16.7 triệu màu.
Hiệu năng: CPU Quad-core RISC mạnh mẽ, RAM 1GB, Flash 4GB xử lý mượt mà.
Kết nối: 2 cổng LAN, CAN Bus (CANopen, J1939), RS232, RS485.
Độ bền: Chuẩn bảo vệ IP66/NEMA4 mặt trước, thiết kế tản nhiệt không quạt.
Công nghệ: Hỗ trợ IIoT, giám sát từ xa qua EasyAccess 2.0 và Weincloud.

nhà chế tạo: Weintek

SKU: cMT3072X2

7.900.000 ₫

Số lượng:

Màn hình HMI Weintek cMT3072X2 - Giải pháp Điều khiển Công nghiệp 7 inch Đột phá

Trong kỷ nguyên Công nghiệp 4.0, một giao diện người-máy (HMI) không chỉ đơn thuần là nơi hiển thị thông số mà còn là trung tâm điều phối dữ liệu. Màn hình HMI Weintek cMT3072X2 được AUT VN cung cấp là giải pháp tối ưu cho các hệ thống tự động hóa đòi hỏi tốc độ xử lý cực nhanh, khả năng kết nối đa dạng và độ bền bỉ trong môi trường khắc nghiệt.

Với sự kết hợp giữa phần cứng mạnh mẽ (CPU 4 nhân) và khả năng tích hợp IIoT, cMT3072X2 giúp doanh nghiệp tối ưu hóa quy trình vận hành, giảm thiểu thời gian dừng máy và dễ dàng quản lý từ xa.

Điểm nổi bật của HMI Weintek cMT3072X2

Hiệu suất xử lý vượt trội: Trang bị CPU Quad-core RISC cùng bộ xử lý đồ họa 3D, loại bỏ hoàn toàn hiện tượng giật lag khi chạy các giao diện phức tạp.
Khả năng kết nối toàn diện: Tích hợp sẵn CAN Bus và 2 cổng Ethernet, cho phép truyền tải dữ liệu tốc độ cao và kết nối đồng thời nhiều thiết bị ngoại vi.
Hệ sinh thái IIoT hiện đại: Tích hợp sẵn EasyAccess 2.0, cho phép kỹ sư truy cập điều khiển và bảo trì hệ thống từ bất kỳ đâu trên thế giới qua Internet.
Thiết kế chuẩn công nghiệp: Mặt trước đạt chuẩn IP66, chống bụi và nước tuyệt đối, đảm bảo hoạt động ổn định trong nhà máy sản xuất.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Weintek cMT3072X2
Màn hình	7 inch TFT LCD, đèn nền LED
Độ phân giải	800 x 480 pixels
Độ sáng	400 cd/m²
Màu sắc hiển thị	16.7 triệu màu
Loại cảm ứng	Cảm ứng điện trở 4 dây (Resistive)
Bộ vi xử lý (CPU)	Quad-core RISC tích hợp bộ xử lý đồ họa 3D
Bộ nhớ RAM	1 GB
Bộ nhớ Flash	4 GB
Cổng Ethernet	2 x 10/100 Base-T (Hỗ trợ kết nối mạng độc lập)
Cổng COM	COM1: RS-232; COM2: RS-485 2W/4W; COM3: RS-232/RS-485 2W
Giao thức CAN Bus	CANopen, CAN Bus 2.0A/2.0B, SAE J1939
Cổng USB	1 x USB 2.0 Host
Nguồn cấp	24VDC ±20%
Dòng tiêu thụ	820mA tại 24VDC
Kích thước mặt ngoài	200.3 x 146.3 x 35 mm
Kích thước khoét tủ	192 x 138 mm
Cấp bảo vệ	NEMA4 / IP66 (Mặt trước)
Nhiệt độ vận hành	0°C đến 55°C

Lợi ích khi sử dụng cMT3072X2 cho hệ thống của bạn

Tiết kiệm chi phí vận hành: Nhờ khả năng giám sát từ xa, bạn không cần phải có mặt trực tiếp tại hiện trường để chẩn đoán lỗi.
Tăng cường độ tin cậy: Bộ cách ly nguồn tích hợp giúp thiết bị an toàn trước các xung điện nhiễu trong công nghiệp.
Triển khai nhanh chóng: Phần mềm EasyBuilder Pro miễn phí, trực quan, hỗ trợ thư viện đối tượng phong phú.
Khả năng mở rộng: Dễ dàng nâng cấp lên hệ thống SCADA tập trung nhờ kiến trúc cMT.

Hướng dẫn lắp đặt và vận hành cơ bản

Bước 1: Lắp đặt vật lý: Khoét lỗ tủ điện theo kích thước 192 x 138 mm, đặt màn hình vào và cố định bằng ngàm kẹp đi kèm.
Bước 2: Đấu nối nguồn: Kết nối nguồn 24VDC vào các terminal nguồn, lưu ý đúng cực âm/dương để tránh hư hỏng.
Bước 3: Thiết lập truyền thông: Đấu nối dây RS485/RS232 hoặc cắm cáp Ethernet kết nối với PLC.
Bước 4: Lập trình: Sử dụng phần mềm EasyBuilder Pro để thiết kế giao diện, cấu hình driver PLC tương ứng.
Bước 5: Đổ chương trình: Truyền tải dự án xuống HMI qua cổng USB hoặc Ethernet.

Sản phẩm sử dụng chung và tương thích

Để hệ thống vận hành hoàn hảo, cMT3072X2 thường được kết hợp cùng:

PLC: Siemens S7-1200/1500, Mitsubishi FX5U, Omron CP1H, Delta DVP, Schneider Modicon.
Thiết bị mạng: Switch công nghiệp, Router VPN để hỗ trợ EasyAccess 2.0.
Phụ kiện: Bộ nguồn 24VDC (Meanwell), cáp truyền thông RS485 chống nhiễu.

Ứng dụng thực tế của HMI Weintek cMT3072X2

Máy đóng gói & Chiết rót: Điều khiển tốc độ, cài đặt thông số sản phẩm và theo dõi sản lượng.
Hệ thống xử lý nước thải: Giám sát mức nước, điều khiển bơm và cảnh báo lỗi từ xa.
Máy CNC & Cắt Laser: Hiển thị tọa độ, điều khiển trục và quản lý file gia công.
Nhà máy thông minh (Smart Factory): Thu thập dữ liệu sản xuất đưa lên cloud để phân tích KPI.

Câu hỏi thường gặp (FAQ)

1. Màn hình cMT3072X2 có hỗ trợ tiếng Việt không?
Có, Weintek hỗ trợ đa ngôn ngữ, bao gồm tiếng Việt, giúp người vận hành dễ dàng thao tác.

2. Tôi có thể điều khiển HMI này qua điện thoại di động không?
Hoàn toàn được. Thông qua ứng dụng cMT Viewer hoặc EasyAccess 2.0, bạn có thể điều khiển và giám sát toàn bộ giao diện qua smartphone hoặc tablet.

3. Sản phẩm này khác gì so với dòng HMI thông thường?
Dòng cMT có kiến trúc tách rời xử lý và hiển thị, CPU Quad-core mạnh hơn nhiều so với dòng truyền thống, hỗ trợ IIoT và kết nối mạng linh hoạt hơn.

4. HMI Weintek cMT3072X2 có kết nối được với PLC Siemens không?
Có, cMT3072X2 hỗ trợ hầu hết các driver của Siemens (S7-200, S7-300, S7-1200, S7-1500) qua Ethernet hoặc MPI.

5. Chuẩn IP66 có nghĩa là gì?
IP66 có nghĩa là mặt trước màn hình chống bụi hoàn toàn và chống lại các tia nước mạnh từ mọi hướng, rất phù hợp cho môi trường công nghiệp.

6. Phần mềm lập trình cho cMT3072X2 là gì và có mất phí không?
Sản phẩm sử dụng phần mềm EasyBuilder Pro, hoàn toàn miễn phí tải về và sử dụng từ trang chủ Weintek.

7. Tôi có thể kết nối bao nhiêu PLC với một màn hình cMT3072X2?
Thiết bị hỗ trợ kết nối với nhiều PLC cùng lúc thông qua nhiều cổng COM và Ethernet tùy theo giao thức.

8. Thời gian bảo hành sản phẩm tại AUT VN là bao lâu?
Sản phẩm được bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật trọn đời từ đội ngũ chuyên gia của AUT VN.

9. RAM 1GB và Flash 4GB có tác dụng gì?
Giúp màn hình khởi động nhanh, chuyển trang mượt mà và lưu trữ được nhiều dữ liệu lịch sử (Data Log), nhiều hình ảnh/icon chất lượng cao.

10. Cổng CAN Bus trên cMT3072X2 dùng cho ứng dụng nào?
Thường dùng trong điều khiển xe điện, hệ thống nâng hạ, hoặc kết nối với các biến tần/servo hỗ trợ giao thức CANopen.

Tham khảo chi tiết tài liệu kỹ thuật tại: Datasheet Weintek cMT3072X2 Official
