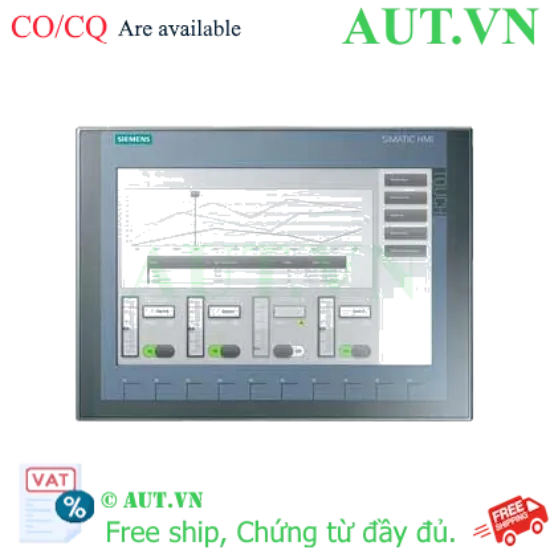

Giới thiệu Màn hình HMI Siemens 6AV2123-2MA03-0AX0
Màn hình HMI Siemens 6AV2123-2MA03-0AX0 thuộc dòng SIMATIC Basic Panel danh tiếng, là giải pháp giao diện người-máy (HMI) tối ưu cho các hệ thống tự động hóa quy mô vừa và nhỏ. Với kích thước màn hình 12 inch rộng rãi cùng độ phân giải cao, thiết bị giúp kỹ thuật viên giám sát quy trình sản xuất một cách trực quan, chính xác và toàn diện nhất.
Sản phẩm là lựa chọn hàng đầu cho các nhà máy đòi hỏi sự ổn định cao, khả năng kết nối tin cậy với PLC Siemens và khả năng vận hành bền bỉ trong các môi trường công nghiệp khắc nghiệt nhất.
Điểm nổi bật của Siemens 6AV2123-2MA03-0AX0
- Hiển thị sắc nét: Màn hình LED màu TFT với 65.536 màu mang lại hình ảnh sống động, giúp các biểu đồ và thông số vận hành trở nên rõ ràng, dễ quan sát.
- Kết nối chuyên dụng: Tích hợp sẵn cổng truyền thông Profibus/MPI và USB 2.0, đảm bảo tốc độ truyền tải dữ liệu nhanh chóng và dễ dàng cập nhật phần mềm.
- Độ bền vượt trội: Với chuẩn bảo vệ IP65 ở mặt trước, thiết bị có khả năng chống bụi hoàn toàn và chống tia nước bắn, bảo vệ linh kiện bên trong tối đa.
- Thao tác linh hoạt: Sử dụng cảm ứng điện trở (Resistive) cực kỳ nhạy, cho phép người vận hành điều khiển chính xác ngay cả khi đang đeo găng tay bảo hộ lao động.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Mã sản phẩm (Model) | 6AV2123-2MA03-0AX0 |
| Thương hiệu | Siemens |
| Kích thước hiển thị | 12 inch (261.1 x 163.2 mm) |
| Độ phân giải | 1280 x 800 dots |
| Loại màn hình | LED màu TFT, Cảm ứng điện trở |
| Điện áp định mức | 24VDC |
| Bộ nhớ lưu trữ | 10 MB |
| Giao tiếp vật lý | 1 x DB9 female (RS-422/485), 1 x USB 2.0 |
| Giao thức truyền thông | MPI, PROFIBUS |
| Phần mềm lập trình | TIA Portal (WinCC Basic, Comfort, Advanced, Professional) |
| Kích thước khoét lỗ (Panel Cutout) | W310 x H221 mm |
| Cấp bảo vệ (Ingress Protection) | IP20 (mặt sau), IP65 (mặt trước) |
| Trọng lượng | 1.71 kg |
Nguồn tham khảo: Siemens Industry Online Support
Lợi ích thực tế khi sử dụng HMI Siemens 6AV2123-2MA03-0AX0
- Nâng cao hiệu suất vận hành: Giao diện trực quan giúp người vận hành dễ dàng kiểm soát thông số, giảm thiểu sai sót và rút ngắn thời gian đào tạo nhân sự.
- Giảm thiểu thời gian dừng máy (Downtime): Khả năng chẩn đoán lỗi hiển thị trực tiếp trên màn hình giúp kỹ thuật viên phát hiện và xử lý sự cố nhanh chóng.
- Tối ưu hóa chi phí đầu tư: Với độ bền cao và tính tương thích tuyệt vời với các dòng PLC Siemens, doanh nghiệp sẽ tiết kiệm tối đa chi phí bảo trì.
- Khả năng mở rộng linh hoạt: Dễ dàng nâng cấp và tích hợp vào các hệ thống phức tạp hơn nhờ sự hỗ trợ mạnh mẽ từ phần mềm TIA Portal.
Hướng dẫn lắp đặt và vận hành (How-to)
- Chuẩn bị lắp đặt: Đảm bảo tủ điện đã được khoét lỗ chính xác theo kích thước 310x221mm và nguồn cấp 24VDC ổn định.
- Lắp đặt thiết bị: Đưa màn hình vào vị trí khoét lỗ, sử dụng các kẹp cố định đi kèm để đảm bảo mặt trước thiết bị khít chặt với mặt tủ (đạt chuẩn IP65).
- Kết nối phần cứng: Đấu nối dây nguồn 24VDC và cáp truyền thông (Profibus hoặc MPI) vào cổng DB9 ở phía sau màn hình.
- Cấu hình phần mềm: Sử dụng máy tính cài đặt TIA Portal để thiết kế giao diện (HMI Screens) và cấu hình các biến (Tags) kết nối với PLC.
- Nạp chương trình: Thực hiện thao tác Download chương trình từ TIA Portal xuống màn hình thông qua cổng USB hoặc mạng truyền thông đã thiết lập.
Sản phẩm sử dụng chung với thiết bị nào? (isRelatedTo)
Để xây dựng một hệ thống điều khiển hoàn chỉnh, 6AV2123-2MA03-0AX0 thường được kết hợp với:
- Bộ điều khiển lập trình PLC Siemens: Các dòng S7-1200, S7-1500, S7-300 và S7-400.
- Phần mềm kỹ thuật: Hệ sinh thái TIA Portal (Step 7 và WinCC).
- Thiết bị nguồn: Bộ nguồn công nghiệp Siemens SITOP 24VDC.
- Phụ kiện kết nối: Cáp lập trình Profibus, cáp mạng và đầu nối DB9.
Ứng dụng thực tế (Application)
Màn hình HMI Siemens 6AV2123-2MA03-0AX0 được ứng dụng rộng rãi trong các ngành công nghiệp trọng điểm như:
- Ngành Thực phẩm & Đồ uống: Điều khiển máy chiết rót, dây chuyền đóng gói tự động.
- Xử lý nước & Môi trường: Giám sát các trạm bơm, hệ thống lọc và xử lý nước thải.
- Sản xuất Nhựa: Giám sát các máy ép nhựa, máy thổi chai và máy đùn nhựa.
- Hệ thống HVAC & Điện lạnh: Quản lý các hệ thống điều hòa trung tâm và thông gió công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Màn hình này có hỗ trợ kết nối cổng LAN/Ethernet không?
Model 6AV2123-2MA03-0AX0 tập trung vào giao tiếp Profibus và MPI. Nếu hệ thống yêu cầu PROFINET/Ethernet, hãy tham khảo các dòng Basic Panel phiên bản khác.
2. Tôi có thể thao tác màn hình khi đang đeo găng tay bảo hộ không?
Có. Màn hình sử dụng công nghệ cảm ứng điện trở (Resistive), được thiết kế để hoạt động chính xác ngay cả khi người dùng đeo găng tay công nghiệp.
3. Phần mềm nào dùng để lập trình màn hình này?
Bạn cần sử dụng phần mềm TIA Portal của Siemens để thiết kế giao diện và nạp chương trình.
4. Chỉ số IP65 có ý nghĩa gì trong môi trường nhà máy?
Chỉ số IP65 ở mặt trước đảm bảo thiết bị chống bụi hoàn toàn và chịu được các tia nước phun trực tiếp, rất phù hợp cho môi trường sản xuất ẩm ướt.
5. Sản phẩm có tương thích với PLC S7-1200 không?
Hoàn toàn tương thích thông qua các giao thức truyền thông hỗ trợ, giúp việc tích hợp vào hệ thống Siemens trở nên cực kỳ đơn giản.
6. Tôi cần chuẩn bị kích thước lỗ cắt tủ điện là bao nhiêu?
Bạn cần khoét lỗ trên mặt panel với kích thước chuẩn là Rộng 310mm x Cao 221mm.
7. Màn hình này dùng nguồn điện bao nhiêu?
Thiết bị sử dụng nguồn điện một chiều 24VDC tiêu chuẩn công nghiệp.
8. Tại sao nên mua sản phẩm tại AUT VN?
Tại AUT VN, chúng tôi cam kết hàng chính hãng 100%, có đầy đủ CO/CQ, giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu sau bán hàng.
9. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành theo tiêu chuẩn chính hãng Siemens. AUT VN hỗ trợ đổi trả và bảo hành nhanh chóng theo quy định.
10. Bộ nhớ 10MB có đủ để chạy các giao diện phức tạp không?
Với các ứng dụng Basic Panel, 10MB là dung lượng tối ưu để lưu trữ các đồ họa, script và dữ liệu vận hành thông thường.
