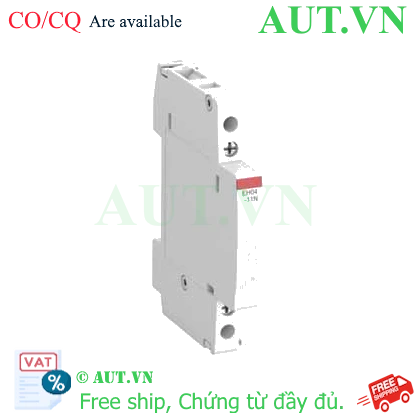

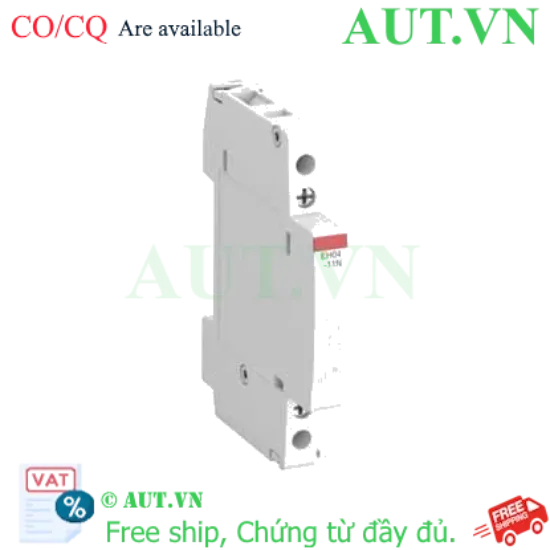

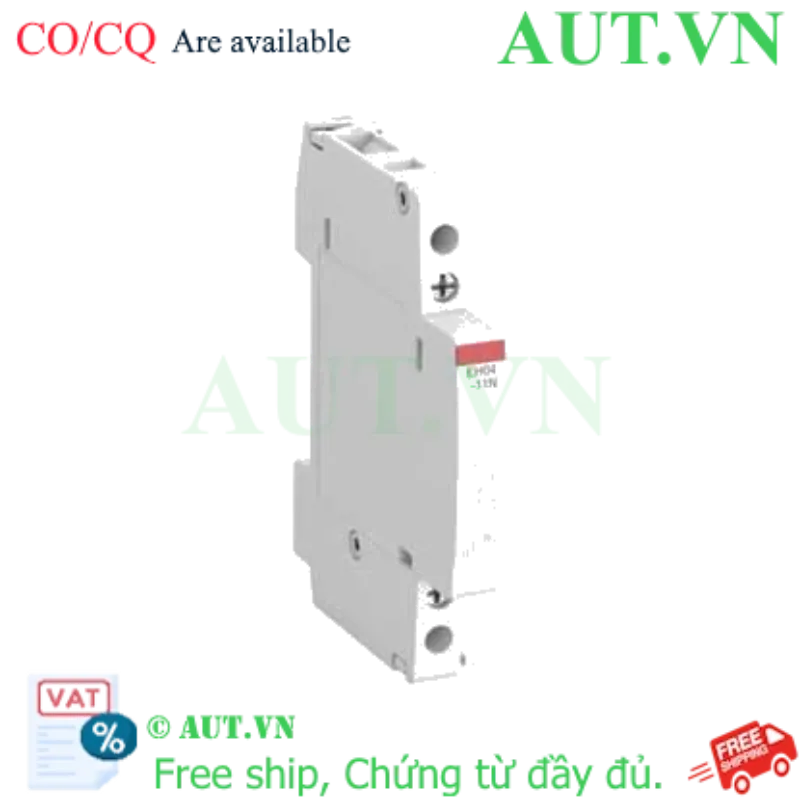

Giới thiệu về Khối Tiếp Điểm Phụ ABB EH04-20N (1SAE901901R1020)
Khối tiếp điểm phụ ABB EH04-20N (mã sản phẩm 1SAE901901R1020) là giải pháp mở rộng hoàn hảo cho các hệ thống điều khiển điện công nghiệp. Trong thực tế, khi các khởi động từ (contactor) tiêu chuẩn không cung cấp đủ số lượng tiếp điểm để điều khiển đèn báo, relay trung gian hoặc gửi tín hiệu về PLC, phụ kiện contactor ABB này chính là câu trả lời. Thay vì phải thay thế toàn bộ thiết bị chính đắt tiền, bạn chỉ cần lắp thêm module EH04-20N để gia tăng khả năng điều phối mạch điện, giúp tối ưu chi phí và tiết kiệm không gian tủ điện một cách thông minh.
Điểm nổi bật của ABB EH04-20N
- Uy tín thương hiệu ABB: Sản phẩm từ tập đoàn dẫn đầu thế giới về điện lực, đảm bảo độ bền cơ học và điện cực cao.
- Lắp đặt mô-đun siêu tốc: Cơ chế khớp cài thông minh cho phép lắp đặt phía bên trái contactor chỉ trong vài giây, không cần dụng cụ phức tạp.
- Thiết kế siêu gọn: Độ rộng chỉ 9mm, giúp kỹ sư điện tận dụng tối đa diện tích trên thanh ray (DIN rail) trong các tủ điện chật hẹp.
- Tiêu chuẩn quốc tế: Đáp ứng nghiêm ngặt tiêu chuẩn IEC/EN 60947-5-1, đảm bảo an toàn cho cả người vận hành và hệ thống.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết thông số |
| Mã sản phẩm (Model) | EH04-20N (1SAE901901R1020) |
| Cấu hình tiếp điểm | 2NO (2 Tiếp điểm Thường Mở) |
| Dòng định mức (Ith) | 4A tại 240VAC |
| Vị trí lắp đặt | Bên trái (Left-side mounting) |
| Kiểu đấu nối | Đấu dây bằng vít (Screw terminal) |
| Thiết bị tương thích | Dòng EN20..N, EN25..N, EN40..N và ESB16..N đến ESB100..N |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn áp dụng | IEC/EN 60947-5-1 |
| Nhiệt độ vận hành | -25 đến 55°C |
| Kích thước (RxCxS) | 9mm x 85mm x 65mm |
| Trọng lượng | 40g |
Lợi ích khi sử dụng tiếp điểm phụ 2NO ABB EH04-20N
- Giám sát hệ thống chính xác: Dễ dàng thiết lập mạch báo trạng thái (ON/OFF) qua đèn báo hoặc gửi tín hiệu về trung tâm điều khiển.
- Thiết lập mạch khóa chéo (Interlock): Ngăn chặn việc vận hành đồng thời hai contactor, loại bỏ rủi ro chập cháy pha trong mạch đảo chiều động cơ.
- Tiết kiệm chi phí đầu tư: Lắp thêm module phụ rẻ hơn nhiều so với việc mua contactor có tích hợp sẵn nhiều tiếp điểm không cần thiết.
- Độ tin cậy cao cho PLC: Đảm bảo tín hiệu feedback về PLC hoặc relay trung gian luôn chính xác, giảm thiểu thời gian dừng máy do lỗi tín hiệu.
Hướng dẫn lắp đặt chi tiết (How-to)
- Bước 1 - An toàn điện: Ngắt hoàn toàn nguồn điện cấp cho tủ điện. Sử dụng bút thử điện để xác nhận không còn điện trước khi thao tác.
- Bước 2 - Định vị: Đặt khối tiếp điểm phụ ABB EH04-20N sát cạnh bên trái của contactor tương thích (Series EN hoặc ESB).
- Bước 3 - Lắp khớp: Căn chỉnh các ngàm cài, ấn nhẹ nhàng cho đến khi nghe tiếng "click" – dấu hiệu thiết bị đã được khóa chặt cơ khí.
- Bước 4 - Đấu nối: Luồn dây điều khiển vào các cực vít và siết chặt theo sơ đồ mạch điện. Lưu ý không siết quá chặt làm hỏng ren vít.
- Bước 5 - Kiểm tra: Sử dụng đồng hồ VOM đo thông mạch tiếp điểm trước khi cấp nguồn vận hành thử.
Sản phẩm sử dụng chung và tương thích (isRelatedTo)
Để đạt hiệu quả vận hành tốt nhất, EH04-20N nên được kết hợp cùng:
- Contactor ABB Series EN: Các model EN20..N, EN25..N, EN40..N.
- Contactor ABB Series ESB: Các model từ ESB16..N đến ESB100..N.
- Thiết bị điều khiển: PLC Siemens S7-1200, Mitsubishi FX, Relay trung gian ABB (để nhận tín hiệu điều khiển).
Ứng dụng thực tế của sản phẩm (Application)
Khối tiếp điểm phụ ABB EH04-20N được ứng dụng phổ biến trong:
- Tủ điều khiển động cơ: Làm tiếp điểm duy trì hoặc báo trạng thái vận hành cho động cơ 3 pha.
- Hệ thống HVAC & Bơm: Điều khiển luân phiên, khóa chéo hai bơm để tránh quá tải và đảm bảo an toàn.
- Dây chuyền tự động hóa: Cung cấp tín hiệu trạng thái thực tế về PLC để giám sát từ xa qua hệ thống SCADA.
- Hệ thống chiếu sáng công nghiệp: Điều khiển các nhóm đèn công suất lớn thông qua contactor.
Câu hỏi thường gặp (FAQ)
1. Tôi có thể lắp EH04-20N ở bên phải contactor không?
Không, model EH04-20N được thiết kế cơ khí chuyên dụng cho vị trí bên trái. Nếu bạn cần lắp bên phải, vui lòng chọn model đối xứng tương ứng.
2. Cấu hình 2NO của sản phẩm có ý nghĩa gì?
2NO (2 Normally Open) nghĩa là 2 tiếp điểm Thường Mở. Khi contactor đóng, 2 tiếp điểm này sẽ đóng lại để cho phép dòng điện đi qua mạch tín hiệu.
3. Dòng 4A có thể dùng để chạy động cơ trực tiếp không?
Tuyệt đối không. Dòng 4A chỉ dành cho mạch điều khiển/tín hiệu. Sử dụng cho tải công suất lớn sẽ gây cháy tiếp điểm ngay lập tức.
4. Một contactor ABB ESB có thể lắp tối đa bao nhiêu khối tiếp điểm phụ?
Thông thường bạn có thể lắp một khối bên trái và một khối bên phải để tối đa hóa số lượng tiếp điểm điều khiển.
5. Làm sao để phân biệt ABB EH04-20N chính hãng?
Hàng chính hãng có bao bì chuẩn ABB, mã vạch rõ ràng, đầy đủ chứng chỉ CO/CQ và được cung cấp bởi đại lý uy tín như AUT VN.
6. Sản phẩm này có tương thích với contactor của hãng LS hay Schneider không?
Không, EH04-20N chỉ tương thích với các dòng contactor lắp ray chuyên dụng của ABB (Series EN và ESB).
7. Chính sách bảo hành tại AUT VN đối với sản phẩm này như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB Việt Nam, đảm bảo quyền lợi tối đa cho khách hàng.
8. Lắp đặt EH04-20N có cần dụng cụ chuyên dụng không?
Bạn chỉ cần một tua vít phù hợp để siết các đầu dây nối, việc lắp khớp là thao tác nhấn tay đơn giản.
9. Cấp bảo vệ IP20 nghĩa là gì?
IP20 bảo vệ thiết bị khỏi các vật thể rắn lớn hơn 12.5mm (như ngón tay). Thiết bị không chống nước, nên bắt buộc phải lắp trong tủ điện.
10. Tại sao tôi nên chọn mua sản phẩm tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ hóa đơn VAT, CO/CQ, mức giá cạnh tranh và hỗ trợ kỹ thuật chuyên sâu 24/7.
Nguồn tham khảo: ABB Official Website
