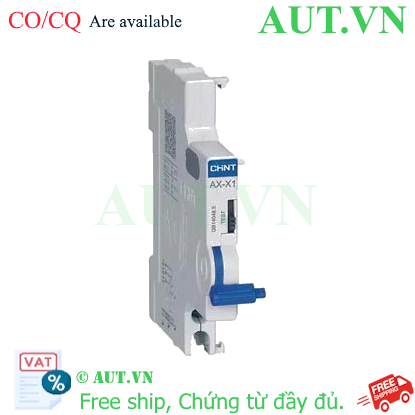

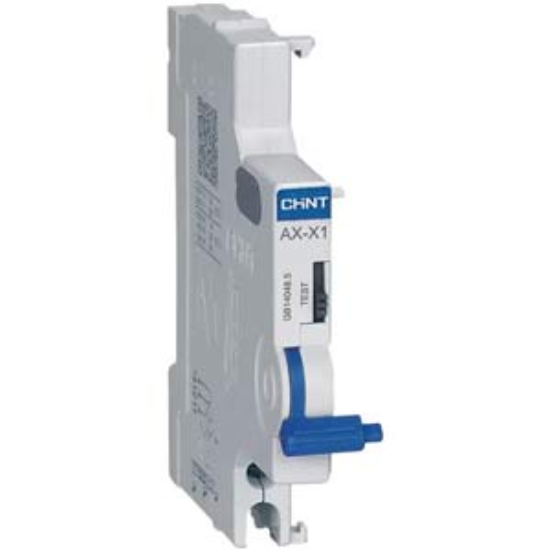

Tiếp Điểm Phụ CHINT AX-X1 Cho MCB NXB-40/63 | SPDT Linh Hoạt, Gọn Nhẹ, Chính Hãng AUT VN

Lợi ích vượt trội khi sử dụng tiếp điểm phụ AX-X1

Việc tích hợp tiếp điểm phụ CHINT AX-X1 mang lại những giá trị thực tế cho doanh nghiệp và kỹ thuật viên:

• Giám sát tập trung: Loại bỏ thao tác kiểm tra thủ công tại tủ điện. Trạng thái MCB được cập nhật thời gian thực qua đèn báo hoặc màn hình HMI.
• Tối ưu hóa thời gian xử lý sự cố: Khi xảy ra sự cố nhảy MCB, tín hiệu từ AX-X1 kích hoạt cảnh báo ngay lập tức, giúp rút ngắn thời gian downtime của nhà máy.
• Tăng cường an toàn vận hành: Dễ dàng thiết lập mạch liên động (interlock), đảm bảo các thiết bị phụ thuộc chỉ khởi động khi nguồn chính đã đóng an toàn.
• Chi phí đầu tư thấp: Thay vì thay thế toàn bộ MCB đắt tiền, bạn chỉ cần lắp thêm AX-X1 để có chức năng giám sát.

Hướng dẫn lắp đặt và đấu nối chuẩn kỹ thuật

1. Đảm bảo an toàn: Ngắt toàn bộ nguồn điện tổng và sử dụng bút thử điện để xác nhận không còn điện áp trước khi thao tác.
2. Chuẩn bị thiết bị: Kiểm tra MCB CHINT dòng NXB-40 hoặc NXB-63. Đảm bảo khoảng trống 9mm ở phía bên trái của MCB.
3. Lắp ráp cơ khí: Áp sát khối AX-X1 vào cạnh trái của MCB, ấn nhẹ nhàng nhưng dứt khoát cho đến khi khớp nối phát ra tiếng "click" chắc chắn.
4. Đấu nối tín hiệu: Kết nối dây tín hiệu vào các terminal theo sơ đồ ký hiệu (NO hoặc NC) ghi trên thân sản phẩm. Siết chặt vít để tránh hiện tượng lỏng dây gây nhiễu tín hiệu.
5. Kiểm tra vận hành: Thử đóng/ngắt MCB và dùng đồng hồ VOM đo thông mạch để xác nhận logic hoạt động chính xác trước khi cấp nguồn.

Sản phẩm sử dụng chung với

Để xây dựng hệ thống điều khiển hoàn chỉnh, AX-X1 thường được kết hợp cùng:

• Thiết bị đóng cắt chính: MCB CHINT NXB-40 và NXB-63.
• Thiết bị hiển thị: Đèn báo pha LED, còi báo động, bảng điều khiển trung tâm.
• Thiết bị điều khiển: PLC (Siemens, Mitsubishi, Schneider), Rơ-le trung gian (Omron, IDEC) để khuếch đại tín hiệu.

Ứng dụng thực tế của sản phẩm

• Tủ điện điều khiển công nghiệp: Giám sát trạng thái nguồn cấp cho máy nén khí, hệ thống bơm, động cơ sản xuất.
• Quản lý điện tòa nhà: Theo dõi trạng thái nguồn tại các tầng, khu vực PCCC hoặc hệ thống chiếu sáng khẩn cấp.
• Nhà máy thông minh (Smart Factory): Tích hợp vào hệ thống SCADA/IoT để quản lý trạng thái nguồn điện tập trung qua phần mềm.
• Mạch điều khiển tự động: Sử dụng làm tín hiệu phản hồi (Feedback) để xác nhận trạng thái thiết bị trong chu trình vận hành tự động.
