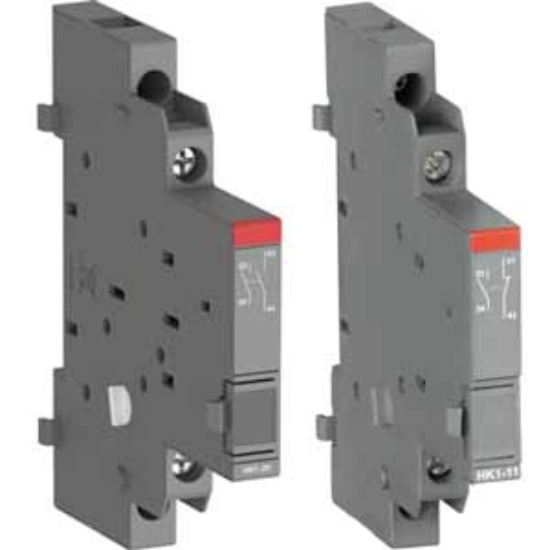

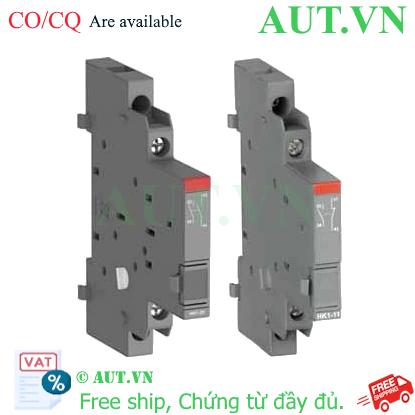

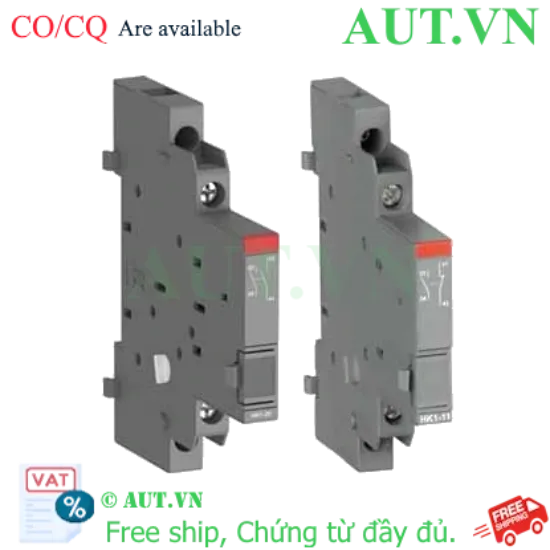

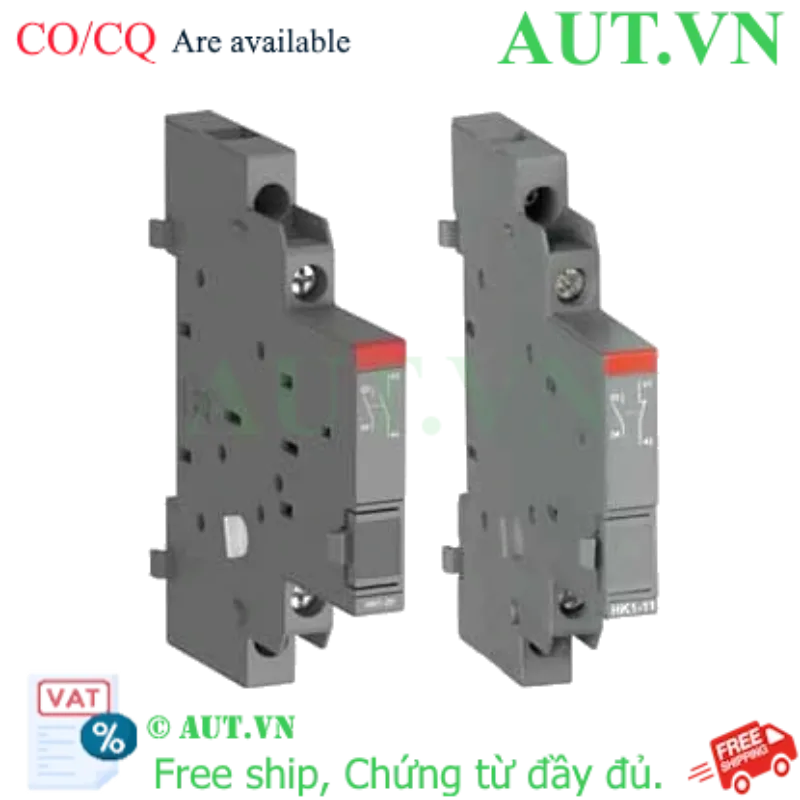

Tiếp điểm phụ ABB HK1-02 (1SAM201902R1003) 2NC - Gắn Phải, Siêu Gọn 9mm, Chính Hãng

Cấu hình: 2NC (2 Tiếp điểm Thường Đóng) - Giám sát trạng thái thiết bị chính xác.
Vị trí lắp đặt: Thiết kế gắn bên phải (Right side), tối ưu hóa diện tích tủ điện.
Tương thích: Chuyên dụng cho các dòng ABB MS132, MS165, MO132, MO165.
Kích thước: Độ rộng siêu mỏng chỉ 9mm, dễ dàng tích hợp.
Cam kết: Hàng ABB chính hãng, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN.

nhà chế tạo: ABB

SKU: 1SAM201902R1003 (HK1-02)

Tải xuống mẫu

Giá cũ: 248.550 ₫

Giá bán: 198.840 ₫

Số lượng:

Giới thiệu về Tiếp điểm phụ ABB HK1-02 (1SAM201902R1003)

Tiếp điểm phụ ABB HK1-02 (mã sản phẩm 1SAM201902R1003) là giải pháp tối ưu để mở rộng khả năng giám sát cho các bộ ngắt mạch động cơ (Motor Circuit Breakers) trong hệ thống điện công nghiệp. Sản phẩm cho phép truyền tín hiệu trạng thái (Đóng/Ngắt) của thiết bị chính về hệ thống điều khiển trung tâm PLC, màn hình HMI hoặc các đèn báo hiển thị, giúp người vận hành kiểm soát hệ thống từ xa một cách an toàn và hiệu quả.

Với cấu hình 2NC (Normally Closed - Thường Đóng), HK1-02 đảm bảo tín hiệu phản hồi chính xác, loại bỏ rủi ro khi phải kiểm tra trực tiếp tại các khu vực điện áp cao, từ đó tối ưu hóa quy trình vận hành và đảm bảo an toàn tuyệt đối cho kỹ thuật viên.

Điểm nổi bật của Tiếp điểm phụ ABB HK1-02

Tiêu chuẩn chất lượng toàn cầu: Sản xuất bởi ABB, đảm bảo độ bền cơ học và độ ổn định điện cao, hoạt động tin cậy trong môi trường công nghiệp khắc nghiệt.
Thiết kế siêu mỏng (Ultra-compact): Với độ rộng chỉ 9mm, sản phẩm giúp tiết kiệm không gian quý giá trong tủ điện, cho phép lắp đặt thêm nhiều thiết bị mà không cần thay đổi kích thước tủ.
Lắp đặt nhanh chóng: Cơ chế gắn module bên phải (Right side) đơn giản, khớp nối chính xác, không yêu cầu công cụ phức tạp.
Kết nối chắc chắn: Sử dụng hệ thống đấu nối bắt vít (Screw terminals) chống rung lắc, đảm bảo tiếp xúc điện ổn định lâu dài.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết
Mã sản phẩm (Model)	1SAM201902R1003 (HK1-02)
Thương hiệu	ABB (Chính hãng)
Cấu hình tiếp điểm	2NC (2 tiếp điểm Thường đóng)
Vị trí lắp đặt	Gắn bên phải (Right side)
Thiết bị tương thích	MS132-B, MS132-KB, MS165-B, MO132-B, MO165-B
Phương pháp đấu nối	Bắt vít (Screw terminals)
Nhiệt độ vận hành	-25 đến 60ºC
Cấp bảo vệ	IP20
Kích thước (CxRxS)	90mm x 9mm x 78.5mm
Trọng lượng	35g

Lợi ích khi sử dụng Tiếp điểm phụ ABB HK1-02

Nâng cao an toàn: Giám sát trạng thái CB từ xa, tránh tiếp xúc trực tiếp với tủ điện khi xảy ra sự cố.
Tối ưu hóa tự động hóa: Dễ dàng kết nối với PLC để tạo các mạch liên động, tự động hóa quy trình ngắt/mở thiết bị.
Giảm thiểu thời gian dừng máy (Downtime): Phát hiện sự cố ngắt mạch tức thì, giúp kỹ thuật viên khoanh vùng lỗi và khắc phục nhanh chóng.
Chi phí đầu tư thấp, hiệu quả cao: Một phụ kiện nhỏ nhưng mang lại giá trị quản lý vận hành lớn cho toàn bộ nhà máy.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1 - An toàn điện: Ngắt toàn bộ nguồn điện cung cấp cho thiết bị chính (CB/MCCB) để đảm bảo an toàn tuyệt đối.
Bước 2 - Kiểm tra vị trí: Xác định mặt bên phải của thiết bị chính (MS132, MS165...), đảm bảo bề mặt sạch và không có vật cản.
Bước 3 - Lắp đặt module: Đặt tiếp điểm phụ HK1-02 khớp với rãnh cài đặt ở cạnh phải của thiết bị chính.
Bước 4 - Cố định: Ấn nhẹ nhàng cho đến khi nghe tiếng "click", đảm bảo module đã khớp chặt vào thân CB.
Bước 5 - Đấu nối dây: Sử dụng dây điều khiển phù hợp, đấu nối vào các terminal bắt vít theo đúng sơ đồ mạch điện.
Bước 6 - Kiểm tra vận hành: Cấp nguồn và thao tác đóng/ngắt thiết bị chính để xác nhận tín hiệu phản hồi từ tiếp điểm 2NC về trung tâm điều khiển.

Sản phẩm sử dụng chung (isRelatedTo)

Để đạt hiệu quả vận hành tốt nhất, HK1-02 thường được lắp đặt cùng các dòng Manual Motor Starter và Motor Circuit Breaker của ABB như:

ABB MS132-B và MS132-KB
ABB MS165-B
ABB MO132-B và MO165-B

Ứng dụng thực tế (Application)

Tiếp điểm phụ ABB HK1-02 được ứng dụng rộng rãi trong các hệ thống:

Tủ điều khiển động cơ (MCC): Giám sát trạng thái khởi động và bảo vệ động cơ.
Hệ thống băng tải & Máy nén khí: Tích hợp vào mạch báo lỗi quá tải hoặc ngắn mạch.
Nhà máy tự động hóa: Kết nối với các dòng PLC Siemens, Mitsubishi, Schneider để quản lý vận hành tập trung qua SCADA/HMI.

Câu hỏi thường gặp (FAQ)

1. Ý nghĩa của cấu hình 2NC trên HK1-02 là gì?
2NC nghĩa là có 2 cặp tiếp điểm Thường Đóng. Khi CB ở trạng thái ON, tiếp điểm này sẽ thay đổi trạng thái để truyền tín hiệu về trung tâm, giúp xác định chính xác khi thiết bị bị ngắt do sự cố.

2. Tôi có thể lắp HK1-02 vào bên trái của CB không?
Không. Model HK1-02 được thiết kế chuyên biệt cho vị trí bên phải. Nếu bạn cần lắp bên trái, vui lòng liên hệ AUT VN để được tư vấn model phù hợp.

3. Sản phẩm này có tương thích với mọi loại CB của ABB không?
Không, HK1-02 chỉ tương thích với các dòng MS132, MS165, MO132 và MO165. Vui lòng kiểm tra mã thiết bị chính trước khi mua.

4. Lắp thêm tiếp điểm phụ có làm ảnh hưởng đến chức năng bảo vệ của CB không?
Hoàn toàn không. Tiếp điểm phụ chỉ thực hiện nhiệm vụ truyền tín hiệu, không can thiệp vào cơ chế bảo vệ quá tải hay ngắn mạch của CB.

5. Chỉ số IP20 có nghĩa là gì và có cần tủ điện không?
IP20 bảo vệ thiết bị khỏi các vật rắn lớn hơn 12.5mm nhưng không chống nước. Vì vậy, sản phẩm bắt buộc phải được lắp đặt trong tủ điện bảo vệ.

6. Làm sao để phân biệt tiếp điểm phụ ABB HK1-02 chính hãng?
Sản phẩm chính hãng tại AUT VN có tem nhãn ABB rõ ràng, bao bì nguyên vẹn và đi kèm giấy chứng nhận CO/CQ xuất xứ.

7. Thời gian bảo hành cho sản phẩm này là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của ABB. Vui lòng liên hệ hotline 0968.053.025 để biết chi tiết theo từng lô hàng.

8. Tại sao nên chọn đấu nối bắt vít thay vì kẹp lò xo cho ứng dụng này?
Đấu nối bắt vít tạo lực ép cơ học lớn, đảm bảo dây dẫn không bị tuột trong môi trường máy móc rung động mạnh thường gặp trong công nghiệp.

9. Kích thước 9mm có thực sự giúp tiết kiệm không gian?
Có, đây là một trong những module phụ kiện mỏng nhất, giúp bạn nâng cấp tính năng giám sát mà không cần thay đổi kích thước tủ điện hiện tại.

10. Mua hàng tại AUT VN có những lợi ích gì?
Bạn sẽ nhận được sản phẩm chính hãng 100%, xuất hóa đơn VAT, hỗ trợ kỹ thuật chuyên sâu và mức giá cạnh tranh nhất thị trường.

Nguồn tham khảo: ABB Official Website
