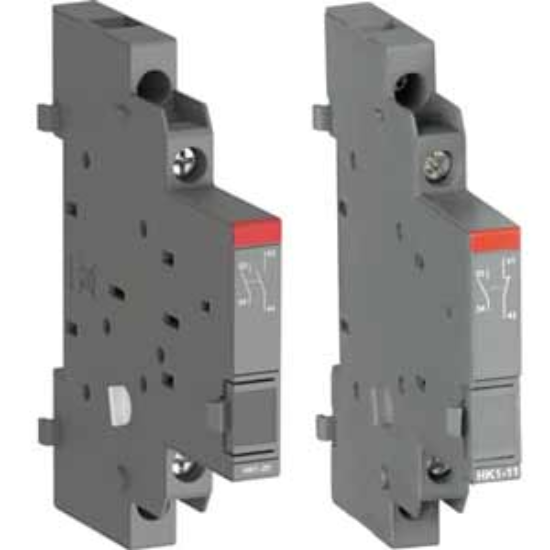

Giới thiệu về Tiếp điểm phụ ABB HK1-20L (1SAM201902R1004)
Tiếp điểm phụ ABB HK1-20L (mã sản phẩm 1SAM201902R1004) là thiết bị mở rộng không thể thiếu để tối ưu hóa khả năng điều khiển và giám sát cho các bộ ngắt mạch động cơ (Motor Circuit Breakers) của ABB. Trong các hệ thống điện công nghiệp, việc nắm bắt chính xác trạng thái của thiết bị (Đang Đóng hay Đã Ngắt) từ xa là yếu tố then chốt để đảm bảo an toàn cho vận hành viên và duy trì tính liên tục của dây chuyền sản xuất.
Với cấu hình 2NO, HK1-20L cho phép truyền tín hiệu trạng thái về đèn báo, còi báo hoặc tích hợp trực tiếp vào hệ thống PLC/SCADA. Điều này giúp kỹ sư vận hành kiểm soát toàn bộ hệ thống tập trung tại một điểm mà không cần tiếp cận trực tiếp tủ điện, giảm thiểu rủi ro tai nạn điện. Sản phẩm được thiết kế tinh gọn, lắp đặt nhanh chóng ở phía bên phải, đảm bảo hiệu suất cao ngay cả trong môi trường khắc nghiệt nhất.
Điểm nổi bật của Tiếp điểm phụ ABB HK1-20L
- Phản hồi kép linh hoạt (2NO): Cung cấp hai tiếp điểm thường mở độc lập, cho phép chia tín hiệu cho hai thiết bị giám sát hoặc hai mạch điều khiển khác nhau cùng lúc.
- Lắp đặt siêu tốc: Cơ chế gắn khớp chuẩn xác vào phía bên phải của CB, không làm thay đổi đáng kể kích thước tổng thể của tủ điện.
- Tiêu chuẩn quốc tế khắt khe: Đạt các chứng nhận toàn cầu như IEC, UL, CSA, đảm bảo độ bền cơ học và độ tin cậy điện tuyệt đối.
- Kết nối siêu bền: Hệ thống đấu nối bằng vít (Screw terminal) đảm bảo tiếp xúc điện ổn định, loại bỏ hiện tượng lỏng dây do rung động cơ học từ động cơ.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết chi tiết |
| Model/Mã sản phẩm | HK1-20L / 1SAM201902R1004 |
| Thương hiệu | ABB (Thụy Sĩ/Toàn cầu) |
| Cấu hình tiếp điểm | 2NO (Normally Open - Thường mở) |
| Phương pháp đấu nối | Bắt vít (Screw terminal) |
| Vị trí lắp đặt | Gắn bên phải (Right side) thiết bị chính |
| Thiết bị tương thích | MS132-(K)B, MS165-B, MO132-B, MO165-B |
| Nhiệt độ vận hành | -25°C đến 60°C |
| Cấp bảo vệ | IP 20 |
| Tiêu chuẩn quốc tế | RoHS, UL, CSA, IEC, ABS, CB, CCC, CQC, CUL, UKCA, DNV GL, LR, RINA |
| Kích thước (CxRxS) | 90mm x 9mm x 78.5mm |
| Trọng lượng | 35g |
Lợi ích khi sử dụng Tiếp điểm phụ ABB HK1-20L
- Nâng cao an toàn vận hành: Giám sát trạng thái CB từ xa, hạn chế việc kỹ thuật viên phải mở tủ điện khi không cần thiết, giảm thiểu rủi ro tiếp xúc điện trực tiếp.
- Tối ưu hóa tự động hóa: Dễ dàng kết nối với PLC để thiết lập các kịch bản điều khiển logic, ví dụ: tự động ngắt toàn bộ dây chuyền khi một CB bảo vệ động cơ bị Trip.
- Giải pháp kinh tế: Nâng cấp tính năng giám sát cho hệ thống hiện có mà không cần thay thế toàn bộ thiết bị đóng cắt đắt tiền.
- Độ tin cậy tuyệt đối: Sản phẩm ABB đảm bảo tuổi thọ cơ học cực cao và sai số chuyển mạch gần như bằng không, hoạt động bền bỉ trong nhiều thập kỷ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Ngắt hoàn toàn nguồn điện cấp cho tủ điện để đảm bảo an toàn tuyệt đối cho người lắp đặt.
- Bước 2: Vệ sinh sạch bụi bẩn tại bề mặt hông bên phải của Motor Circuit Breaker (MS132 hoặc MS165).
- Bước 3: Đặt tiếp điểm phụ HK1-20L khớp với các rãnh định vị trên thân CB, ấn nhẹ và dứt khoát cho đến khi nghe tiếng "click" xác nhận đã khớp hoàn toàn.
- Bước 4: Tuốt đầu dây điều khiển (khoảng 8-10mm) và đưa vào cực vít của tiếp điểm 2NO, sử dụng tua vít siết chặt để cố định dây.
- Bước 5: Cấp nguồn và vận hành thử (Đóng/Ngắt) CB để kiểm tra tín hiệu phản hồi trên đèn báo hoặc hệ thống PLC.
Sản phẩm sử dụng chung (isRelatedTo)
- Bộ ngắt mạch động cơ ABB series MS132 (MS132-B, MS132-K).
- Bộ ngắt mạch động cơ ABB series MS165 (MS165-B).
- Bộ ngắt mạch thủ công ABB series MO132, MO165.
- Relay trung gian ABB và đèn báo tín hiệu công nghiệp 24V/220V.
Ứng dụng thực tế (Application)
- Tủ điện điều khiển công nghiệp: Tích hợp trong tủ phân phối cho hệ thống máy bơm, quạt công nghiệp, băng tải sản xuất.
- Nhà máy tự động hóa: Truyền tín hiệu trạng thái về trung tâm điều khiển (SCADA) để giám sát vận hành thời gian thực.
- Mạch báo lỗi tập trung: Kết nối với còi báo hoặc đèn tháp (Tower Light) để thông báo ngay lập tức khi có sự cố quá tải gây nhảy CB.
Câu hỏi thường gặp (FAQ)
1. Tiếp điểm 2NO của HK1-20L hoạt động như thế nào?
2NO là 2 tiếp điểm Thường Mở. Khi CB đóng, các tiếp điểm này sẽ đóng lại (dẫn điện), cho phép tín hiệu truyền đến đèn báo hoặc PLC để xác nhận thiết bị đang hoạt động.
2. Tôi có thể lắp HK1-20L vào bên trái của CB không?
Không, model HK1-20L được thiết kế chính xác cho vị trí bên phải. Để lắp bên trái, bạn cần chọn model tương ứng dành cho phía trái của ABB.
3. Sản phẩm này có tương thích với mọi loại CB của ABB không?
Không, nó chỉ tương thích với các dòng Motor Circuit Breaker MS132, MS165 và MO132, MO165. Vui lòng đối chiếu mã sản phẩm trước khi đặt hàng.
4. Việc lắp đặt HK1-20L có phức tạp không?
Rất đơn giản. Thiết bị sử dụng cơ chế cài khớp (snap-on), bạn chỉ cần ấn vào rãnh hông CB và đấu dây bằng tua vít, không cần khoan hay dùng thêm phụ kiện.
5. Chỉ số IP20 nghĩa là gì và tôi có cần lắp thêm hộp bảo vệ?
IP20 bảo vệ chống vật thể lớn hơn 12.5mm nhưng không chống nước/bụi mịn. Vì vậy, thiết bị này bắt buộc phải được lắp đặt bên trong tủ điện tiêu chuẩn.
6. Tiếp điểm phụ này có chức năng bảo vệ quá tải động cơ không?
Không, HK1-20L chỉ là thiết bị thông báo trạng thái. Chức năng bảo vệ quá tải/ngắn mạch nằm ở bộ ngắt mạch chính (CB) mà nó đi kèm.
7. Làm sao để phân biệt hàng ABB chính hãng tại AUT VN?
AUT VN cam kết cung cấp đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) cùng tem mác chính hãng từ ABB cho mọi sản phẩm.
8. Thời gian bảo hành cho tiếp điểm phụ HK1-20L là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính hãng của ABB. Quý khách vui lòng liên hệ AUT VN để nhận chi tiết chính sách bảo hành cho từng đơn hàng.
9. Tôi có thể mua lẻ 1 chiếc hay phải mua theo bộ?
Quý khách hoàn toàn có thể mua lẻ theo nhu cầu thực tế của hệ thống giám sát.
10. Tại sao nên chọn mua ABB HK1-20L tại AUT VN?
AUT VN không chỉ cung cấp sản phẩm chính hãng với giá cạnh tranh mà còn hỗ trợ tư vấn kỹ thuật chuyên sâu, xuất hóa đơn VAT và cam kết hỗ trợ hậu mãi chu đáo.
11. Nhiệt độ vận hành tối đa của thiết bị là bao nhiêu?
Thiết bị hoạt động ổn định trong dải nhiệt từ -25°C đến 60°C, hoàn toàn phù hợp với khí hậu và môi trường nhà xưởng tại Việt Nam.
12. Loại dây dẫn nào tốt nhất để đấu nối vào HK1-20L?
Chúng tôi khuyến khích sử dụng dây điện đơn mềm kết hợp với đầu cốt (ferrule) để đảm bảo diện tích tiếp xúc tối đa và an toàn điện tuyệt đối.
