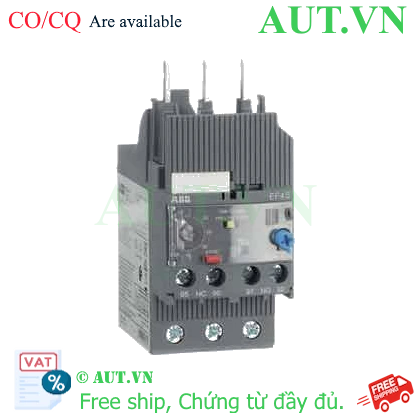

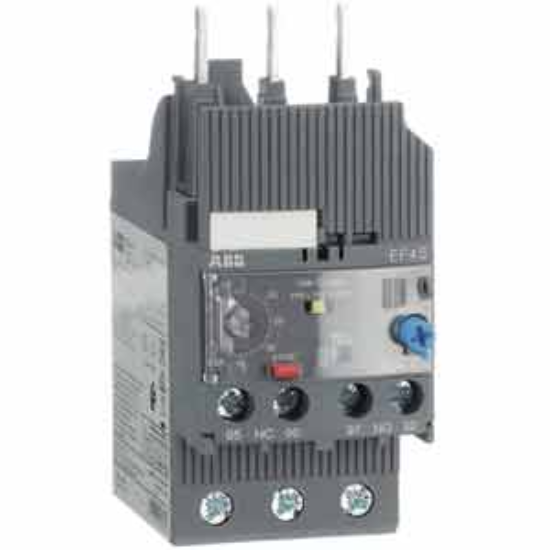

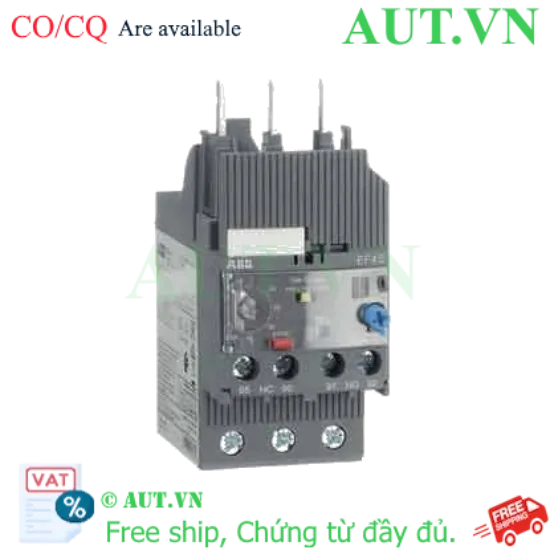

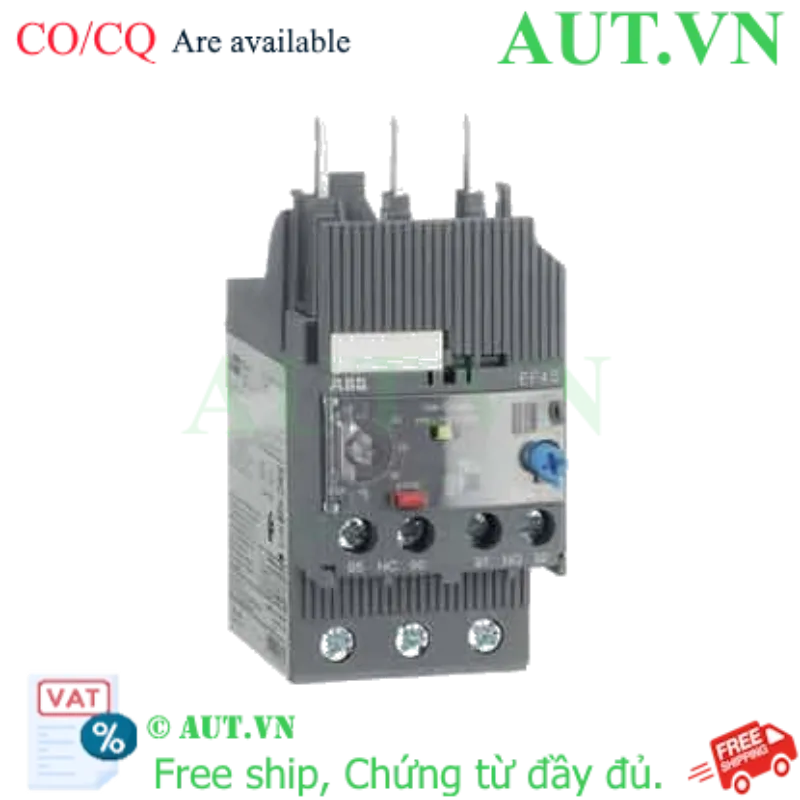

Giới thiệu Rơ le bảo vệ dòng ABB EF45 45A (1SAX221001R1102)
Bạn đang lo lắng về tình trạng động cơ bị cháy do quá tải hoặc mất pha đột ngột? Rơ le bảo vệ ABB EF45 45A (Mã sản phẩm: 1SAX221001R1102) chính là giải pháp thay thế hoàn hảo cho các dòng rơ le nhiệt truyền thống. Khác với cơ chế lưỡng kim dựa vào nhiệt độ, rơ le điện tử ABB EF45 sử dụng công nghệ cảm biến dòng điện tiên tiến, giúp phát hiện sự cố tức thì với độ chính xác tuyệt đối.
Tại AUT VN, chúng tôi cung cấp dòng rơ le EF45 chính hãng, giúp bạn bảo vệ tối ưu tài sản và duy trì sự ổn định cho hệ thống sản xuất của doanh nghiệp.
Điểm nổi bật của Rơ le điện tử ABB EF45
- Độ chính xác vượt trội: Công nghệ đo dòng điện trực tiếp giúp loại bỏ sai số do tác động của nhiệt độ môi trường trong tủ điện, đảm bảo thiết bị hoạt động ổn định trong mọi điều kiện khắc nghiệt.
- Bảo vệ đa năng 2 trong 1: Tích hợp đồng thời chức năng bảo vệ quá tải và bảo vệ mất pha (Phase Failure), ngăn chặn triệt để rủi ro cháy cuộn dây motor.
- Thiết kế tối ưu không gian: Khả năng lắp đặt trực tiếp (Direct mounting) lên Contactor ABB dòng AF giúp tủ điện gọn gàng, chuyên nghiệp và tiết kiệm chi phí lắp ráp.
- Vận hành linh hoạt: Hỗ trợ hai chế độ Reset (Tự động - Auto hoặc Thủ công - Manual), đáp ứng linh hoạt mọi yêu cầu về quy trình vận hành hệ thống.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Mã sản phẩm (Model) | 1SAX221001R1102 (EF45 45A) |
| Thương hiệu | ABB |
| Dải dòng điện cài đặt | 15A ... 45A |
| Điện áp hoạt động tối đa | 690 VAC |
| Cấu hình tiếp điểm | 1 SPDT (1 tiếp điểm chuyển đổi) |
| Chức năng bảo vệ | Quá tải, Mất pha (Phase Failure) |
| Tần số định mức | 50/60 Hz |
| Chế độ khởi động lại (Reset) | Tự động (Auto) / Thủ công (Manual) |
| Khả năng đóng cắt tiếp điểm | 3A tại 240VAC (Tải thuần trở) |
| Phương thức lắp đặt | Lắp trực tiếp lên Contactor ABB AF26, AF30, AF38 |
| Cấp bảo vệ IP | IP20 |
| Tiêu chuẩn tuân thủ | IEC/EN 60947-1, 60947-4-1, UL 60947-1 |
Nguồn tham khảo: ABB Official Website
Lợi ích khi sử dụng Rơ le ABB EF45 tại AUT VN
- Bảo vệ tối ưu cho động cơ: Ngắt mạch tức thì khi phát hiện sự cố, ngăn ngừa rủi ro cháy cuộn dây motor do quá tải hoặc mất pha.
- Giảm thiểu Downtime: Khả năng phát hiện lỗi nhạy bén giúp xử lý sự cố nhanh chóng, tránh gây đình trệ dây chuyền sản xuất.
- Tiết kiệm chi phí: Giảm thiểu chi phí thay thế motor và chi phí bảo trì hệ thống điện định kỳ.
- Độ tin cậy công nghiệp: Vận hành ổn định ngay cả trong môi trường tủ điện có nhiệt độ cao hoặc ẩm ướt.
Hướng dẫn lắp đặt và cài đặt (How-to)
- Bước 1 - Lắp đặt thiết bị: Gắn rơ le EF45 trực tiếp vào mặt dưới của Contactor ABB tương ứng (AF26, AF30 hoặc AF38) bằng cách nhấn khớp nối cơ học.
- Bước 2 - Đấu nối dây: Kết nối 3 pha nguồn đi qua rơ le trước khi vào động cơ. Sử dụng tiếp điểm SPDT để đấu nối vào mạch điều khiển nhằm ngắt cuộn hút Contactor khi có sự cố.
- Bước 3 - Cài đặt dòng định mức: Xoay núm vặn trên mặt thiết bị để chọn giá trị dòng điện phù hợp với dòng định mức của động cơ (trong dải 15A - 45A).
- Bước 4 - Thiết lập chế độ Reset: Chọn Manual để kiểm tra lỗi thủ công hoặc Auto để hệ thống tự khởi động lại sau khi khắc phục lỗi.
- Bước 5 - Kiểm tra: Chạy thử tải và quan sát đèn chỉ báo trạng thái để đảm bảo thiết bị hoạt động đúng thiết lập.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống bảo vệ toàn diện, Rơ le ABB EF45 nên được kết hợp với:
- Contactor ABB dòng AF: Các model AF26, AF30, AF38.
- Phụ kiện lắp đặt: Mounting kit DB16E hoặc DB45EF.
- Thiết bị bảo vệ ngắn mạch: MCCB hoặc MCB ABB.
Ứng dụng thực tế (Application)
Rơ le bảo vệ dòng ABB EF45 45A được ứng dụng rộng rãi trong:
- Hệ thống bơm và quạt: Bảo vệ motor bơm nước, quạt thông gió công nghiệp công suất lớn.
- Dây chuyền băng tải: Ngăn ngừa cháy motor khi băng tải bị kẹt cơ khí hoặc quá tải hàng hóa.
- Máy nén khí & HVAC: Bảo vệ các khối máy nén trong hệ thống điều hòa trung tâm.
- Tủ điện điều khiển động cơ (MCC): Là thành phần bảo vệ cốt lõi trong các tủ điện hiện đại.
Câu hỏi thường gặp (FAQ)
1. Rơ le EF45 khác gì so với rơ le nhiệt truyền thống?
EF45 là rơ le điện tử sử dụng cảm biến dòng điện, nên độ chính xác cực cao và không bị ảnh hưởng bởi nhiệt độ môi trường như rơ le nhiệt dùng thanh lưỡng kim.
2. Thiết bị có bảo vệ được hiện tượng mất pha không?
Có, EF45 được thiết kế chuyên dụng để phát hiện mất pha (Phase Failure) và ngắt mạch ngay lập tức để bảo vệ motor.
3. Tôi có thể lắp EF45 lên Contactor hãng khác được không?
Sản phẩm được thiết kế chuẩn để lắp trực tiếp lên dòng AF của ABB. Nếu dùng hãng khác, bạn cần có đế chuyển đổi hoặc đấu nối qua tiếp điểm trung gian.
4. Dải dòng 15-45A có ý nghĩa gì?
Đây là dải dòng điện mà bạn có thể tùy chỉnh bằng núm vặn trên thiết bị để phù hợp với thông số của động cơ đang sử dụng.
5. Chế độ Auto Reset có ưu điểm gì?
Chế độ Auto giúp hệ thống tự động khởi động lại sau khi sự cố dòng điện biến mất, giúp giảm thiểu thời gian dừng máy trong một số ứng dụng nhất định.
6. Điện áp 690VAC có tác dụng gì?
Nó cho phép thiết bị hoạt động ổn định trong dải điện áp rộng, bao gồm cả hệ thống 380V/400V và các hệ thống điện áp cao hơn.
7. Làm sao để biết rơ le đang báo lỗi?
Khi xảy ra sự cố (Trip), tiếp điểm SPDT sẽ chuyển trạng thái ngắt mạch điều khiển và đèn báo trên mặt thiết bị sẽ hiển thị trạng thái lỗi.
8. Sản phẩm có được bảo hành không?
Có, sản phẩm được bảo hành chính hãng theo tiêu chuẩn của ABB thông qua hệ thống phân phối của AUT VN.
9. Tôi có cần mua thêm kit lắp đặt không?
Tùy vào dòng Contactor, bạn có thể cần thêm bộ kit DB16E hoặc DB45EF để đảm bảo việc lắp đặt chắc chắn và thẩm mỹ nhất.
10. AUT VN có cung cấp CO/CQ không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng cho tất cả khách hàng mua hàng tại website.
