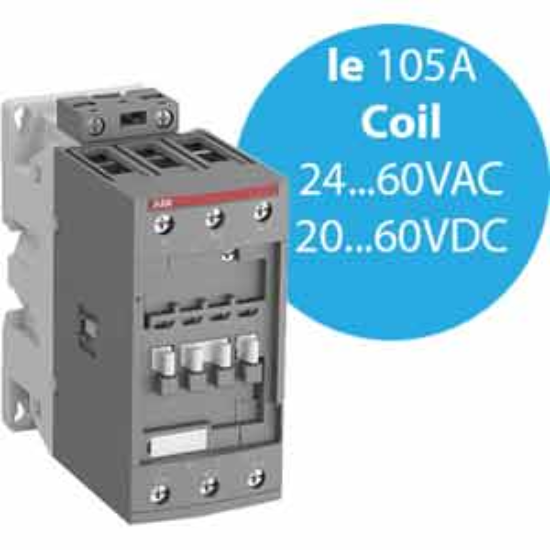

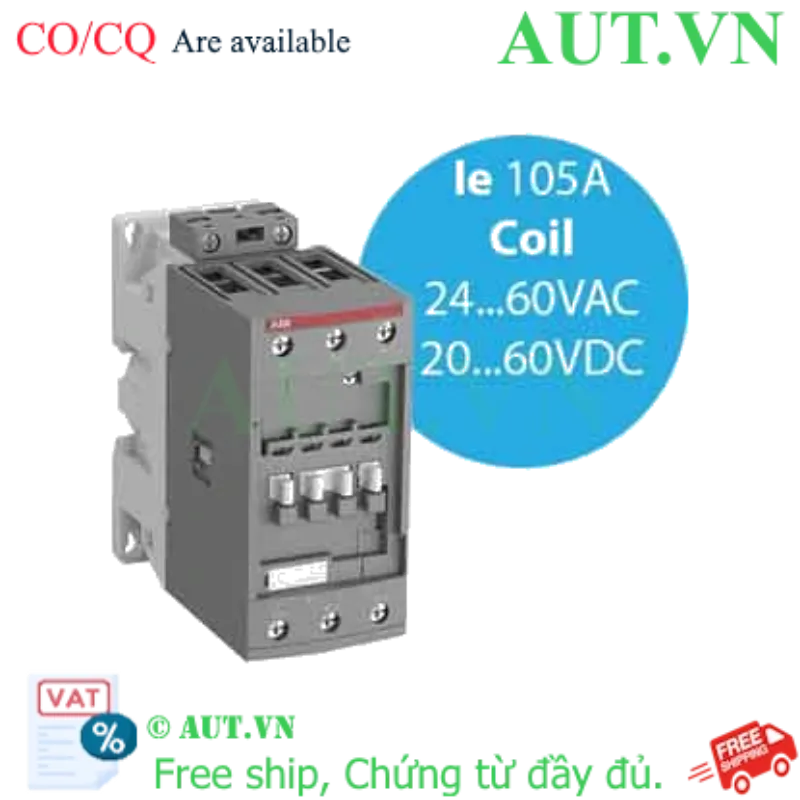

Contactor ABB AF65-30-00-11 (1SBL387001R1100) - Khởi Động Từ 105A, 30kW, Cuộn Hút AC/DC Đa Năng

Model: AF65-30-00-11 (1SBL387001R1100)
Dòng định mức (Ie): 105A - Vận hành mạnh mẽ, bền bỉ cho tải nặng
Công suất: 30kW (tại 400V) - Tối ưu cho động cơ công suất lớn
Cuộn dây điều khiển: Dải rộng 24...60VAC / 20...60VDC (AC/DC đa năng)
Số cực: 3 cực (3NO) - Tiêu chuẩn công nghiệp
Thương hiệu: ABB chính hãng, đầy đủ CO/CQ, bảo hành uy tín tại AUT VN

nhà chế tạo: ABB

SKU: 1SBL387001R1100 (AF65-30-00-11)

Tải xuống mẫu

Giá cũ: 4.950.300 ₫

Giá bán: 3.960.240 ₫

Số lượng:

Giới thiệu về Contactor ABB AF65-30-00-11 (1SBL387001R1100)

Contactor ABB AF65-30-00-11 (mã sản phẩm 1SBL387001R1100) là dòng khởi động từ điện từ cao cấp thuộc series AF danh tiếng của ABB. Được thiết kế để đáp ứng những tiêu chuẩn khắt khe nhất trong công nghiệp, sản phẩm là giải pháp đóng ngắt lý tưởng cho các hệ thống điều khiển động cơ công suất lớn, đảm bảo tính ổn định tuyệt đối và an toàn cho hệ thống điện. Điểm đặc biệt nhất chính là khả năng tương thích dải điện áp cuộn dây rộng (AC/DC), giúp các kỹ sư điện đơn giản hóa việc thiết kế tủ điện và giảm thiểu số lượng linh kiện lưu kho, tối ưu hóa chi phí vận hành.

Điểm nổi bật của Contactor ABB AF65

Cuộn dây điện tử thông minh (Universal Coil): Hoạt động ổn định trong dải điện áp từ 24V đến 60V (cả AC và DC), loại bỏ hoàn toàn hiện tượng rung và tiếng ồn khó chịu khi đóng ngắt.
Độ bền cơ học vượt trội: Thiết kế chuẩn công nghiệp nặng, chịu được tần suất đóng ngắt liên tục trong các môi trường khắc nghiệt nhất.
Tối ưu hóa năng lượng: Công nghệ cuộn dây mới giúp giảm đáng kể tiêu thụ điện năng, hạn chế sinh nhiệt, kéo dài tuổi thọ cho thiết bị và các linh kiện xung quanh trong tủ điện.
Lắp đặt linh hoạt & Nhanh chóng: Hỗ trợ gắn thanh ray (DIN-rail) hoặc bắt vít cố định, kích thước tối ưu giúp tiết kiệm không gian quý giá trong tủ điện hiện đại.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (Specification)
Model / Mã sản phẩm	AF65-30-00-11 (1SBL387001R1100)
Dòng điện định mức (Ie)	105A (AC-3)
Công suất động cơ (P)	30kW (tại 400V) / 37.5kW (tại 480V)
Số cực tiếp điểm chính	3 cực (3 NO)
Điện áp cuộn dây điều khiển (Us)	24...60V AC / 20...60V DC
Tần số vận hành	50/60Hz
Cấp bảo vệ (IP Rating)	IP10, IP20
Nhiệt độ môi trường vận hành	-40...70°C
Tiêu chuẩn quốc tế	IEC 60947, IEC/EN 60529
Kích thước (RxCxS)	55mm x 125.5mm x 111mm

Lợi ích khi lựa chọn Contactor ABB AF65-30-00-11

Tiết kiệm chi phí đầu tư: Nhờ dải điện áp rộng (Universal Coil), bạn không cần phải mua nhiều model contactor cho các cấp điện áp điều khiển khác nhau.
Vận hành an toàn tuyệt đối: Tích hợp khả năng chịu sụt áp ngắn hạn, giúp ngăn ngừa tình trạng động cơ bị ngắt đột ngột ngoài ý muốn, đảm bảo dây chuyền sản xuất không bị gián đoạn.
Bảo trì dễ dàng: Thiết kế dạng mô-đun cho phép thay thế tiếp điểm phụ và rơ le nhiệt cực kỳ nhanh chóng, giảm thiểu thời gian downtime cho doanh nghiệp.

Hướng dẫn lắp đặt và sử dụng chi tiết (How-to)

Kiểm tra thông số: Trước khi đấu nối, hãy xác nhận điện áp nguồn điều khiển của bạn nằm trong khoảng 20-60V AC/DC để đảm bảo thiết bị hoạt động đúng.
Lắp đặt vật lý: Gắn Contactor lên thanh ray DIN tiêu chuẩn hoặc sử dụng vít cố định vào tấm panel tủ điện.
Đấu nối mạch lực (Main Circuit): Kết nối nguồn cấp 3 pha vào các cực L1, L2, L3 và kết nối đầu ra T1, T2, T3 tới động cơ hoặc tải.
Đấu nối mạch điều khiển (Control Circuit): Kết nối hai đầu cuộn dây (A1, A2) với nguồn điều khiển thông qua nút nhấn hoặc PLC.
Kiểm tra & Vận hành: Cấp nguồn điều khiển, lắng nghe tiếng đóng ngắt dứt khoát và kiểm tra dòng điện tại tải bằng ampe kìm để đảm bảo mọi thứ ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

Để tối ưu hóa khả năng bảo vệ động cơ và mở rộng chức năng điều khiển, AF65-30-00-11 nên được kết hợp cùng:

Rơ le nhiệt (Overload Relay): Model EF65-70 hoặc TF65-60 giúp bảo vệ động cơ khỏi quá tải và mất pha.
Tiếp điểm phụ (Auxiliary Contacts): Model CA4-01, CA4-10, CAL4-11 dùng để phản hồi trạng thái hoặc khóa chéo mạch.
Khóa liên động cơ (Mechanical Interlock): Model VM96-4 dùng cho các mạch đảo chiều động cơ.

Ứng dụng thực tế của sản phẩm (Application)

Contactor ABB AF65 được tin dùng trong nhiều lĩnh vực công nghiệp nặng và dân dụng:

Nhà máy sản xuất: Điều khiển trực tiếp hoặc gián tiếp các động cơ 3 pha công suất lớn.
Hệ thống máy nén khí & Máy bơm: Quản lý vận hành các cụm máy bơm nước, máy nén khí công nghiệp trung bình và lớn.
Hệ thống HVAC: Điều khiển quạt gió, máy lạnh trung tâm cho các tòa nhà cao tầng, trung tâm thương mại.
Tự động hóa: Tích hợp trong các tủ điều khiển PLC, hệ thống SCADA cho dây chuyền sản xuất tự động.

Câu hỏi thường gặp (FAQ)

1. Model AF65-30-00-11 có thể dùng cho cả nguồn 24VDC và 220VAC không?
Sản phẩm này hỗ trợ dải rộng từ 20-60VDC và 24-60VAC. Nếu bạn dùng nguồn 220VAC, bạn cần chọn model có dải điện áp tương ứng (ví dụ dải 100-250V).

2. Dòng định mức 105A là dòng liên tục hay dòng khởi động?
Đây là dòng định mức (Ie) vận hành liên tục trong điều kiện tiêu chuẩn AC-3.

3. Tôi có thể lắp rơ le nhiệt trực tiếp vào AF65 không?
Có, sản phẩm được thiết kế để lắp khớp hoàn toàn với các dòng rơ le nhiệt series EF hoặc TF của ABB mà không cần phụ kiện chuyển đổi.

4. Làm sao để phân biệt Contactor ABB chính hãng?
Hàng chính hãng tại AUT VN sẽ có tem mác rõ ràng, đầy đủ chứng chỉ CO/CQ từ nhà sản xuất và hóa đơn VAT.

5. Sản phẩm này có gây tiếng ồn khi hoạt động không?
Nhờ cuộn dây điện tử, AF65 giảm thiểu tối đa tiếng rung và tiếng kêu "u u" thường thấy ở các dòng contactor AC truyền thống.

6. Thời gian bảo hành chính hãng là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn của ABB. Vui lòng liên hệ AUT VN để biết chi tiết cho từng lô hàng.

7. Tôi có thể thay thế tiếp điểm chính khi bị mòn không?
Thông thường contactor được thiết kế để thay thế nguyên cụm để đảm bảo an toàn tuyệt đối cho hệ thống.

8. AF65-30-00-11 khác gì với dòng AF65 tiêu chuẩn?
Mã -30-00-11 định nghĩa cụ thể về số cực chính (3NO), không có tiếp điểm phụ đi kèm và đặc điểm cuộn dây AC/DC.

9. AUT VN có sẵn hàng model này không?
Số lượng kho thay đổi liên tục. Quý khách vui lòng liên hệ Zalo 0968.053.025 để check tồn kho thực tế.

10. Có hỗ trợ kỹ thuật khi tôi không biết cách đấu nối không?
Có, đội ngũ kỹ thuật của AUT VN hỗ trợ tư vấn miễn phí sơ đồ đấu nối cho khách hàng mua sản phẩm.

11. Sản phẩm có chịu được môi trường nhiệt độ cao không?
Có, dải nhiệt độ vận hành của thiết bị từ -40°C đến 70°C, rất phù hợp cho các tủ điện công nghiệp.

12. Tôi muốn mua số lượng lớn cho dự án thì có chiết khấu không?
AUT VN luôn có chính sách giá cực kỳ ưu đãi cho các đơn vị thầu và dự án. Hãy gửi danh sách thiết bị cho chúng tôi qua email sale@aut.vn.

Nguồn tham khảo: ABB Official Website
