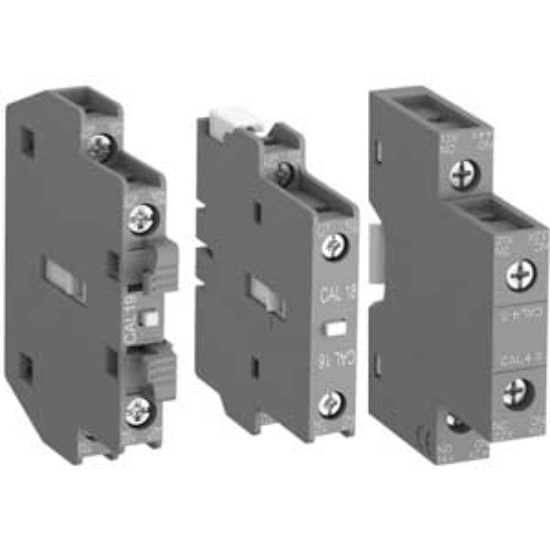

Tiếp điểm phụ ABB CAL4-11 (1SBN010120R1011) 1NO+1NC: Lắp Hông Linh Hoạt, Độ Bền Cao, Chính Hãng AUT VN

Cấu hình: 1NO + 1NC (1 Thường mở + 1 Thường đóng), lý tưởng cho mạch điều khiển và giám sát.
Tương thích: Chuyên dụng cho Contactor ABB dòng AF, AFC, AFS và NF.
Lắp đặt: Thiết kế lắp hông (side-mounted) linh hoạt trái/phải, tối ưu diện tích tủ điện.
Tiêu chuẩn: Dòng định mức 4A tại 240VAC, đạt chuẩn quốc tế IEC/EN 60947-5-1.
Cam kết: Hàng chính hãng ABB, đầy đủ CO/CQ, phân phối bởi AUT VN.

nhà chế tạo: ABB

SKU: 1SBN010120R1011 (CAL4-11)

Tải xuống mẫu

Giá cũ: 216.300 ₫

Giá bán: 173.040 ₫

Số lượng:

Giới thiệu Tiếp điểm phụ ABB CAL4-11 (1SBN010120R1011)

Trong các hệ thống điều khiển điện công nghiệp hiện đại, việc giám sát chính xác trạng thái vận hành của Contactor là yếu tố then chốt để đảm bảo an toàn và vận hành ổn định. Tiếp điểm phụ ABB CAL4-11 (mã sản phẩm: 1SBN010120R1011) là giải pháp mở rộng tiếp điểm tối ưu, giúp tăng cường khả năng phản hồi tín hiệu và xây dựng các logic điều khiển phức tạp. Với cấu hình 1NO + 1NC, thiết bị cho phép các kỹ sư dễ dàng thiết lập mạch duy trì, mạch báo lỗi hoặc khóa chéo (interlock), đảm bảo hệ thống vận hành trơn tru và an toàn tuyệt đối.

Điểm nổi bật của tiếp điểm phụ ABB CAL4-11

Độ bền chuẩn công nghiệp: Được chế tạo từ vật liệu cách điện cao cấp và tiếp điểm mạ bạc, CAL4-11 có khả năng chịu được cường độ đóng cắt liên tục, chống mài mòn hiệu quả trong môi trường công nghiệp khắc nghiệt.
Lắp đặt hông linh hoạt (Side-mounted): Thiết kế thông minh cho phép gắn linh hoạt ở cả hai phía (trái hoặc phải) của Contactor, giúp tối ưu hóa không gian sắp xếp linh kiện trong tủ điện.
Kết nối an toàn tuyệt đối: Hệ thống terminal bắt vít chắc chắn, chống rung lắc, loại bỏ hoàn toàn rủi ro move điện gây chập cháy hoặc mất tín hiệu điều khiển.
Tuân thủ tiêu chuẩn toàn cầu: Đạt chứng nhận quốc tế IEC 60947-5-1, UL và CSA, đáp ứng mọi tiêu chuẩn khắt khe cho các dự án điện công nghiệp trọng điểm.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Giá trị chi tiết
Model	CAL4-11
Mã đặt hàng (Part Number)	1SBN010120R1011
Cấu hình tiếp điểm	1NO (Thường mở) + 1NC (Thường đóng)
Dòng điện định mức (Ie)	4A tại 240VAC
Cấp bảo vệ	IP20
Kích thước (RxCxS)	12mm x 69.4mm x 60mm
Tiêu chuẩn áp dụng	IEC 60947-5-1, UL, CSA
Vị trí lắp đặt	Gắn hông (Trái hoặc Phải)

Lợi ích khi sử dụng tiếp điểm phụ ABB CAL4-11

Khi lựa chọn phụ kiện chính hãng từ ABB phân phối bởi AUT VN, quý khách sẽ nhận được những giá trị vượt trội:

Tối ưu hóa mạch điều khiển: Dễ dàng thiết lập mạch khóa chéo an toàn (interlock), ngăn chặn việc đóng đồng thời hai Contactor gây ngắn mạch pha.
Giám sát thời gian thực: Truyền tín hiệu trạng thái chính xác về PLC, HMI hoặc hệ thống đèn báo, giúp quản lý vận hành từ xa hiệu quả.
Giải pháp kinh tế: Thay vì đầu tư Contactor tích hợp nhiều tiếp điểm đắt đỏ, bạn chỉ cần lắp thêm CAL4-11 khi có nhu cầu mở rộng, giảm chi phí đầu tư ban đầu.
Bảo trì siêu tốc: Thiết kế module snap-on tháo lắp nhanh chóng, giảm thiểu tối đa thời gian dừng máy (downtime) khi thay thế.

Hướng dẫn lắp đặt chi tiết (How-to)

Bước 1: Ngắt hoàn toàn nguồn điện cấp cho tủ điều khiển để đảm bảo an toàn tuyệt đối cho kỹ thuật viên.
Bước 2: Vệ sinh sạch sẽ bề mặt hông của Contactor ABB (dòng AF/NF), loại bỏ bụi bẩn để đảm bảo độ bám dính.
Bước 3: Xác định vị trí lắp đặt (bên trái hoặc bên phải) căn cứ theo sơ đồ đi dây và diện tích trống trong tủ.
Bước 4: Đặt các lẫy khớp của CAL4-11 vào rãnh trượt trên thân Contactor và ấn nhẹ cho đến khi nghe tiếng "click" xác nhận đã khớp.
Bước 5: Đấu nối dây tín hiệu vào các terminal, siết chặt vít để đảm bảo tiếp xúc điện ổn định, không bị lỏng.
Bước 6: Kiểm tra lại sơ đồ đấu nối, đóng điện và vận hành thử nghiệm trạng thái đóng/mở của tiếp điểm NO/NC.

Sản phẩm sử dụng chung với

Để đạt hiệu quả vận hành tối ưu, tiếp điểm phụ ABB CAL4-11 nên được kết hợp cùng:

Contactor ABB dòng AF: Tương thích hoàn toàn với các model từ AF09, AF16, AF26 đến AF96.
Contactor ABB dòng NF: Giải pháp hoàn hảo cho các ứng dụng rơ le công suất lớn.
Dòng AFC và AFS: Phù hợp cho các biến thể chuyên dụng trong môi trường đặc thù.

Ứng dụng thực tế của sản phẩm

Sản phẩm được tin dùng rộng rãi trong các hệ thống điện công nghiệp tại Việt Nam:

Tủ điều khiển động cơ: Xây dựng mạch khởi động trực tiếp (DOL), mạch sao-tam giác (Star-Delta) chuyên nghiệp.
Hệ thống tự động hóa: Gửi tín hiệu phản hồi (feedback) về PLC trong các dây chuyền sản xuất tự động.
Hệ thống HVAC: Quản lý vận hành thông minh cho bơm, quạt, máy nén khí trong các tòa nhà, nhà máy.
Mạch logic điện: Tạo điều kiện an toàn và khóa chéo trong các tủ điện phân phối trung thế và hạ thế.

Câu hỏi thường gặp (FAQ)

1. Tiếp điểm phụ CAL4-11 dùng cho những dòng Contactor nào của ABB?: Sản phẩm tương thích hoàn toàn với các dòng Contactor ABB series AF (từ AF09 đến AF96), AFC, AFS và dòng NF.
2. Tôi có thể lắp đồng thời hai khối CAL4-11 cho một Contactor không?: Hoàn toàn được. Bạn có thể lắp một khối bên trái và một khối bên phải để nâng tổng số tiếp điểm phụ lên 2NO + 2NC.
3. Ý nghĩa của cấu hình 1NO + 1NC là gì?: 1NO (Normally Open) là tiếp điểm thường mở, sẽ đóng khi Contactor hút; 1NC (Normally Closed) là tiếp điểm thường đóng, sẽ mở khi Contactor hút.
4. Dòng điện 4A tại 240VAC có đủ cho mạch điều khiển không?: Rất đủ. Tiếp điểm phụ chủ yếu dùng để truyền tín hiệu, điều khiển đèn báo hoặc kích cuộn dây relay khác, không dùng để tải trực tiếp động cơ.
5. Làm sao để biết sản phẩm CAL4-11 mua tại AUT VN là chính hãng?: Sản phẩm tại AUT VN cung cấp đầy đủ CO/CQ, mã Part No. 1SBN010120R1011 in rõ nét trên bao bì/thân thiết bị và có tem chính hãng ABB.
6. Lắp đặt CAL4-11 có cần dụng cụ đặc biệt không?: Không, bạn chỉ cần một tua vít phù hợp để siết terminal. Việc gắn vào Contactor là dạng khớp cài (snap-on) cực kỳ đơn giản.
7. Cấp bảo vệ IP20 có ý nghĩa gì?: IP20 bảo vệ thiết bị khỏi các vật thể rắn lớn hơn 12.5mm (như ngón tay), ngăn ngừa chạm chập nhưng không có khả năng chống nước.
8. Tại sao chọn CAL4-11 thay vì mua Contactor có sẵn nhiều tiếp điểm?: Vì tính linh hoạt và tối ưu chi phí. Bạn chỉ lắp thêm khi thực sự cần, tránh lãng phí ngân sách cho các model cao cấp không dùng hết tính năng.
9. Tuổi thọ cơ học của tiếp điểm phụ ABB này như thế nào?: Sản phẩm đạt tiêu chuẩn ABB toàn cầu với độ bền hàng triệu lần đóng cắt, đảm bảo vận hành ổn định trong nhiều năm.
10. Sản phẩm có chịu được môi trường nhiệt độ cao không?: Có, CAL4-11 được thiết kế cho môi trường công nghiệp, tuy nhiên nên lắp trong tủ điện có quạt thông gió để đảm bảo tuổi thọ linh kiện tối đa.
11. AUT VN có hỗ trợ kỹ thuật khi lắp đặt không?: Có, đội ngũ kỹ thuật của AUT VN sẵn sàng tư vấn sơ đồ đấu nối và hướng dẫn lắp đặt chi tiết cho quý khách hàng qua hotline hoặc Zalo.
12. Thời gian giao hàng của AUT VN cho sản phẩm này là bao lâu?: Chúng tôi luôn sẵn kho số lượng lớn, giao hàng hỏa tốc trong nội thành và ship nhanh toàn quốc.
