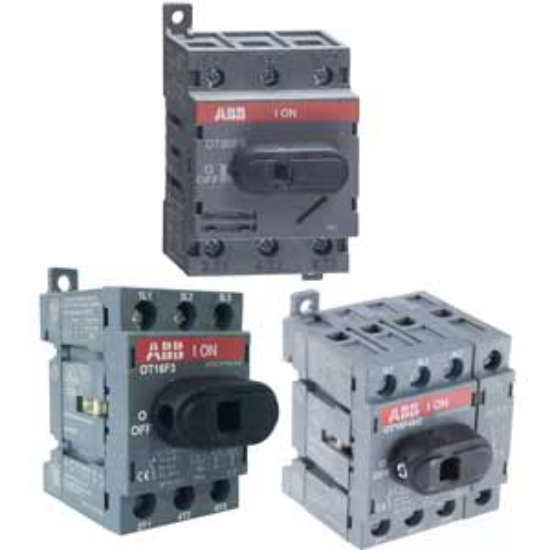

Giới thiệu về Cầu Dao Cắt Tải ABB OT100F3 (1SCA105004R1001)
Cầu dao cắt tải ABB OT100F3 là giải pháp đóng ngắt và cách ly mạch điện tối ưu cho các hệ thống điện công nghiệp hiện đại. Với mã sản phẩm 1SCA105004R1001, thiết bị này được thiết kế để đảm bảo sự an toàn tuyệt đối cho kỹ thuật viên khi thực hiện bảo trì, sửa chữa nhờ khả năng cách ly hoàn toàn nguồn điện.
Sản phẩm thuộc dòng Switch-disconnector danh tiếng của ABB, đáp ứng nghiêm ngặt tiêu chuẩn quốc tế IEC. Tại AUT VN, chúng tôi cung cấp dòng cầu dao ABB OT100F3 chính hãng, giúp doanh nghiệp vận hành hệ thống ổn định, giảm thiểu rủi ro sự cố điện và tối ưu chi phí bảo trì lâu dài.
Điểm nổi bật của ABB OT100F3
- Chất lượng chuẩn quốc tế: Tuân thủ đầy đủ các chứng nhận CSA, IEC, EN, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
- Độ bền vượt trội: Cơ chế đóng ngắt bằng tay được thiết kế chắc chắn, chịu được số lần thao tác lớn mà không làm giảm hiệu suất cách ly.
- Thiết kế tối ưu không gian: Kích thước nhỏ gọn giúp việc lắp đặt trong các tủ điện phân phối trở nên dễ dàng và linh hoạt hơn.
- Khả năng ứng dụng rộng rãi: Hỗ trợ cả dòng điện AC và DC, phù hợp cho nhiều loại lưới điện khác nhau.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Chi tiết |
| Thương hiệu | ABB |
| Model | OT100F3 (1SCA105004R1001) |
| Loại thiết bị | Cầu dao cắt tải (Switch-disconnector) |
| Số cực | 3 Cực (3P) |
| Dòng định mức (In) | 100A |
| Điện áp định mức (Ue) | 380VAC, 500VDC, 690VAC |
| Kiểu kết nối | Bắt vít (Screw terminal) |
| Cấp độ bảo vệ | IP20 |
| Kích thước (RxCxS) | 70mm x 100mm x 74mm |
| Trọng lượng | 360g |
Nguồn tham khảo: ABB Official Website
Lợi ích khi sử dụng ABB OT100F3
- An toàn tuyệt đối: Tạo ra khoảng cách cách ly điện an toàn, giúp ngăn chặn rủi ro điện giật cho kỹ thuật viên khi làm việc.
- Bảo vệ hệ thống: Đảm bảo việc ngắt nguồn điện được thực hiện dứt khoát, tránh phát sinh hồ quang điện gây hại cho các thiết bị hạ nguồn.
- Tiết kiệm chi phí đầu tư: Với độ bền công nghiệp cực cao từ ABB, bạn sẽ giảm thiểu được chi phí thay thế và bảo dưỡng định kỳ.
Hướng dẫn sử dụng và lắp đặt (How-to)
- Bước 1: Chuẩn bị: Đảm bảo nguồn điện đã được ngắt hoàn toàn và kiểm tra model OT100F3 có khớp với thiết kế hệ thống không.
- Bước 2: Lắp đặt cơ khí: Gắn thân cầu dao lên tấm panel hoặc thanh ray trong tủ điện theo phương thức lắp mặt trước (Front mounted).
- Bước 3: Đấu nối dây: Sử dụng tuốc nơ vít phù hợp để siết chặt các đầu dây dẫn vào terminal bắt vít, đảm bảo không bị lỏng lẻo gây move điện.
- Bước 4: Lắp tay điều khiển: Kết nối tay xoay điều khiển (Handle) phù hợp để có thể thao tác đóng/ngắt từ mặt tủ.
- Bước 5: Kiểm tra vận hành: Thao tác đóng ngắt thử nghiệm và dùng đồng hồ đo điện để xác nhận trạng thái cách ly khi ở chế độ OFF.
Sản phẩm sử dụng chung (isRelatedTo)
- Tay xoay điều khiển ABB (Handle accessories) cho dòng OT.
- Phụ kiện lắp đặt mặt tủ (Mounting kits).
- Thiết bị bảo vệ hạ nguồn: MCCB ABB, MCB ABB.
Ứng dụng thực tế (Application)
- Lắp đặt trong các tủ điện phân phối chính (MSB) tại nhà máy, xưởng sản xuất.
- Sử dụng làm thiết bị cách ly cho hệ thống điều khiển động cơ, máy nén khí.
- Ứng dụng trong các tủ điện điều khiển hệ thống HVAC và chiếu sáng công nghiệp.
Câu hỏi thường gặp (FAQ)
1. Cầu dao ABB OT100F3 có chức năng bảo vệ quá tải không?
Không. Đây là cầu dao cắt tải (Switch-disconnector), chỉ có chức năng đóng ngắt và cách ly mạch điện. Để bảo vệ quá tải, bạn cần kết hợp sử dụng cùng MCCB hoặc thiết bị bảo vệ khác.
2. Sản phẩm này có dùng được cho dòng điện một chiều (DC) không?
Có, thiết bị hỗ trợ điện áp định mức lên đến 500VDC, rất phù hợp cho các hệ thống năng lượng mặt trời hoặc lưu trữ điện.
3. Làm sao để biết hàng ABB OT100F3 tại AUT VN là chính hãng?
Tất cả sản phẩm tại AUT VN đều đi kèm đầy đủ giấy tờ CO/CQ từ hãng và tem nhãn chuẩn xác của ABB.
4. Chỉ số IP20 của thiết bị có ý nghĩa gì?
IP20 có nghĩa là thiết bị được bảo vệ chống lại các vật thể rắn có kích thước >12.5mm nhưng không có khả năng chống nước. Do đó, cần lắp trong tủ điện kín.
5. Tôi có thể lắp cầu dao này lên thanh ray (DIN rail) không?
Sản phẩm được thiết kế linh hoạt để lắp đặt mặt trước trên tấm panel, bạn có thể sử dụng thêm các bộ kit chuyển đổi nếu cần lắp trên thanh ray.
6. Tại sao tôi nên chọn mã 1SCA105004R1001 thay vì các mã khác?
Mã này xác định chính xác cấu hình 3 cực (3P), dòng 100A và khả năng cắt tải theo tiêu chuẩn IEC cụ thể mà bạn đang cần.
7. Thời gian bảo hành sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn chính thức của ABB Việt Nam khi mua tại AUT VN.
8. AUT VN có hỗ trợ xuất hóa đơn VAT không?
Có, chúng tôi cung cấp đầy đủ hóa đơn VAT và chứng từ hợp lệ cho khách hàng doanh nghiệp.
9. Sản phẩm đã bao gồm tay xoay ngoài tủ chưa?
Thông thường đây là phần thân cầu dao. Tay xoay điều khiển mặt tủ được bán rời tùy theo yêu cầu lắp đặt của bạn.
10. Cầu dao này có chịu được dòng ngắn mạch không?
Thiết bị có khả năng chịu đựng các xung dòng điện nhất định theo tiêu chuẩn IEC, tuy nhiên để bảo vệ ngắn mạch, bạn nên dùng kèm với thiết bị cắt mạch (MCCB).
