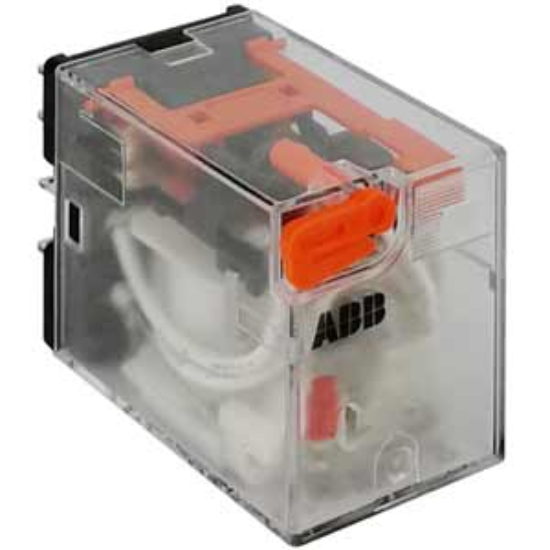

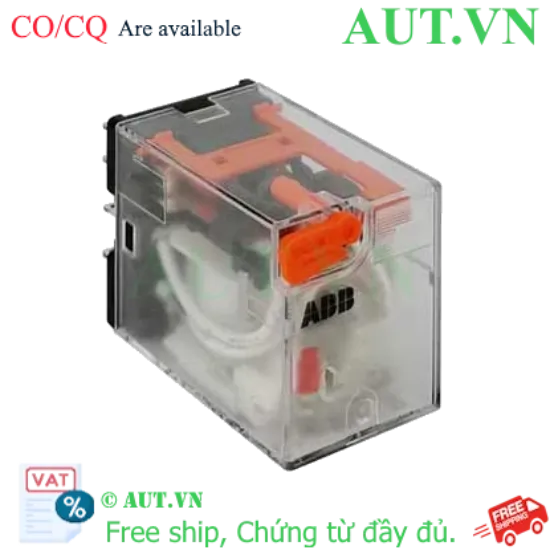

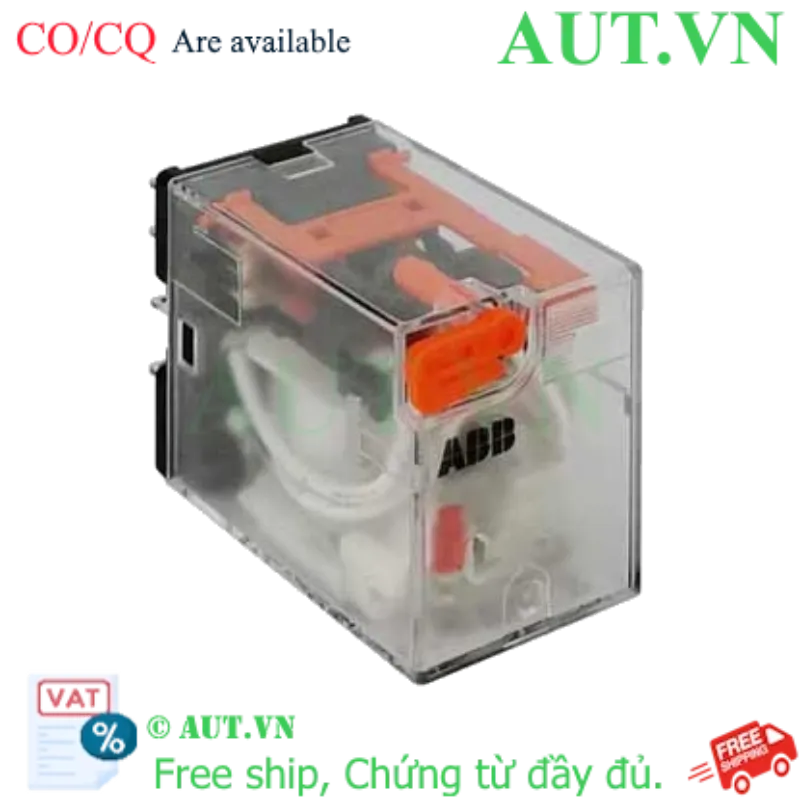

Rơ le trung gian ABB 1SVR405633R3100 (CR-MX230AC4L) - 4PDT, 230VAC, 5A

Thương hiệu: ABB (Chính hãng)
Model: 1SVR405633R3100 (CR-MX230AC4L)
Cấu hình tiếp điểm: 4PDT (4 cực)
Điện áp cuộn dây: 230VAC
Dòng định mức: 5A
Số chân: 14 chân (Dạng dẹt)
Tính năng: Có đèn LED báo trạng thái

nhà chế tạo: ABB

SKU: 1SVR405633R3100 (CR-MX230AC4L)

Tải xuống mẫu

Giá cũ: 172.350 ₫

Giá bán: 137.880 ₫

Giới thiệu Rơ le trung gian ABB 1SVR405633R3100 (CR-MX230AC4L)

Trong các hệ thống điều khiển tự động hóa công nghiệp, việc chuyển đổi và cách ly tín hiệu là cực kỳ quan trọng. Rơ le trung gian ABB 1SVR405633R3100 (CR-MX230AC4L) thuộc dòng CR-MX series cao cấp, được thiết kế để mang lại sự tin cậy tối đa cho các tủ điện điều khiển. Với cấu hình 4PDT (4 cực), sản phẩm cho phép bạn điều khiển nhiều mạch điện cùng lúc chỉ với một tín hiệu duy nhất, giúp tối ưu hóa không gian và chi phí lắp đặt.

Điểm nổi bật của sản phẩm

Hiệu suất cao: Cấu hình 4 cực (4PDT) giúp mở rộng khả năng điều khiển đa kênh.
Thiết kế nhỏ gọn: Kích thước tối ưu, tiết kiệm không gian lắp đặt trong tủ điện.
Độ bền vượt trội: Tiếp điểm không chứa Cadmium (Cadmium-free) thân thiện với môi trường và đảm bảo tuổi thọ cao.
Dễ dàng giám sát: Tích hợp đèn LED hiển thị trạng thái hoạt động trực quan.
Tiêu chuẩn quốc tế: Đạt các chứng chỉ khắt khe như IEC, UL, CSA, EN, đảm bảo an toàn tuyệt đối.

Bảng thông số kỹ thuật chi tiết

Thông số	Giá trị chi tiết
Model	1SVR405633R3100 (CR-MX230AC4L)
Hãng sản xuất	ABB
Loại sản phẩm	Rơ le trung gian (Intermediate Relay)
Số cực tiếp điểm	4PDT (4 cực 4 bộ tiếp điểm)
Điện áp cuộn dây	230VAC
Dòng điện định mức (tải thuần trở)	5A tại 250VAC
Số chân kết nối	14 chân (Dạng dẹt)
Phương thức lắp đặt	Lắp trên đế cắm (Plug-in)
Đế cắm tương thích	1SVR405651R3400 (CR-M4SFB)
Đèn báo LED	Có
Nhiệt độ vận hành	-40°C đến 70°C
Cấp độ bảo vệ	IP40
Kích thước (R x C x S)	21.5mm x 28mm x 36mm
Trọng lượng	35g

Nguồn tham khảo: ABB Official Website

Lợi ích khi sử dụng Rơ le ABB CR-MX series

Tối ưu hóa hệ thống: Giảm thiểu số lượng dây dẫn và linh kiện nhờ khả năng đóng ngắt 4 kênh cùng lúc.
An toàn tuyệt đối: Khả năng cách ly điện áp giữa mạch điều khiển và mạch động lực cực tốt, bảo vệ thiết bị điều khiển (PLC, Sensor).
Dễ dàng bảo trì: Với thiết kế dạng đế cắm (Plug-in), việc thay thế rơ le khi gặp sự cố trở nên cực kỳ nhanh chóng mà không cần đấu nối lại dây.
Tiết kiệm chi phí: Độ bền cao và tính tương thích rộng giúp giảm chi phí vận hành và thay thế định kỳ.

Hướng dẫn sử dụng (How to)

Bước 1: Chuẩn bị đế cắm tương thích (Model CR-M4SFB) và lắp đế lên thanh DIN rail.
Bước 2: Đấu nối dây nguồn 230VAC vào các chân cuộn dây theo sơ đồ trên thân sản phẩm hoặc đế cắm.
Bước 3: Đấu nối các mạch điều khiển (tín hiệu vào/ra) thông qua các tiếp điểm 4PDT.
Bước 4: Cắm rơ le vào đế cắm một cách chắc chắn.
Bước 5: Cấp nguồn và kiểm tra đèn LED báo trạng thái để đảm bảo rơ le hoạt động bình thường.

Sản phẩm liên quan (isRelatedTo)

Để rơ le hoạt động ổn định, bạn cần sử dụng kèm với:

Đế cắm rơ le ABB CR-M4SFB (Model: 1SVR405651R3400)

Ứng dụng thực tế (Application)

Hệ thống điều khiển tự động trong nhà máy sản xuất.
Lắp đặt trong các tủ điện điều khiển máy móc, dây chuyền đóng gói.
Ứng dụng trong các hệ thống HVAC, điều khiển chiếu sáng thông minh.
Sử dụng làm rơ le trung gian để cách ly tín hiệu từ PLC sang các thiết bị chấp hành.

Câu hỏi thường gặp (FAQ)

1. Rơ le này có cần đế cắm đi kèm không?: Có, sản phẩm này là loại chân dẹt (Plug-in) nên cần sử dụng kèm đế cắm (ví dụ model CR-M4SFB) để lắp đặt lên thanh DIN rail.
2. Điện áp 230VAC có dùng được cho điện 220V không?: Hoàn toàn được, 230VAC là điện áp định mức chuẩn cho lưới điện dân dụng và công nghiệp tại Việt Nam.
3. Tại sao tôi cần loại 4PDT thay vì 1PDT?: 4PDT cho phép bạn đóng/ngắt 4 mạch điện độc lập cùng một lúc, giúp tiết kiệm không gian tủ điện đáng kể.
4. Đèn LED trên rơ le có tác dụng gì?: Đèn LED giúp bạn biết ngay lập tức rơ le có đang được cấp điện và đang hoạt động hay không, giúp việc dò lỗi cực nhanh.
5. Sản phẩm có chịu được môi trường nhiệt độ cao không?: Có, rơ le hoạt động ổn định trong dải nhiệt độ từ -40°C đến 70°C.
6. Tôi có thể dùng rơ le này để đóng ngắt động cơ không?: Rơ le này dùng để điều khiển (trung gian). Nếu dùng cho động cơ công suất lớn, bạn nên dùng nó để kích cho Contactor để đảm bảo an toàn.
7. Chất liệu tiếp điểm Cadmium-free là gì?: Đây là công nghệ tiếp điểm không chứa kim loại nặng độc hại, giúp bảo vệ môi trường và tăng độ bền tiếp điểm.
8. Làm sao để biết rơ le đã hỏng?: Nếu cấp điện 230VAC mà đèn LED không sáng hoặc nghe thấy tiếng lách tách nhưng tiếp điểm không đóng/ngắt, bạn nên kiểm tra hoặc thay thế.
