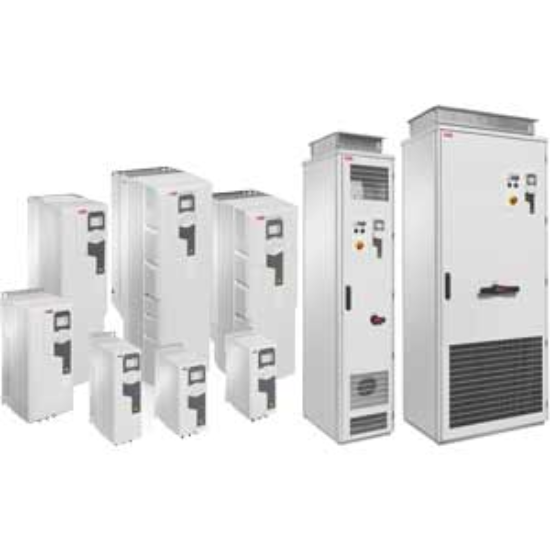

| Model | ACS580-01-169A-4+J400+P944 |
| Số pha nguồn cấp | 3 pha |
| Điện áp nguồn cấp | 380...480VAC |
| Công suất | 90kW (ND), 90kW (LD), 75kW (HD) |
| Dòng điện ngõ ra | 169A (ND), 161A (LD), 145A (HD), 156A (LD), 124A (HD) |
| Tần số ra Max | 500Hz |
| Phụ kiện đi kèm | Keypad: ACS-AP-S |
| Phụ kiện bán rời | Panel bus adapter: 3AXD50000004419 (CDPI-01), Control panel mounting p latform:3AUA0000108878 (DPMP-01), Control panel mounting platform:3AXD50000009374 (DPMP-02), Control panel mounting platform:3AXD50000016230 (DPMP-03), Control panel mounting kit: 3AXD50000217717 (DPMP-04), Control panel mounting kit: 3AXD50000240319 (DPMP-05), Door mounting kit: 3AXD50000010763 (DPMP-EXT), DeviceNet module: 68469341 (FDNA-01), Profibus DP module: 68469325 (FPBA-01), CANOpen module: 68469376 (FCAN-01), Modbus RTU module: 3AUA0000031336 (FSCA-01), ControlNet module: 3AUA0000094512 (FCNA-01), EtherCAT module: 3AUA0000072069 (FECA-01), POWERLINK module: 3AUA0000072120 (FEPL-02), Ethernet module: 3AXD50000192786 (FEIP-21), Modbus/TCP module: 3AXD50000049964 (FMBT-21), Profinet IO module: 3AXD50000192779 (FPNO-21), Safety functions fieldbus Profisafe module:3AXD50000112821 (FSPS-21), I/O extension module: 3AXD50000004420 (CMOD-01), I/O extension module: 3AXD50000004418 (CMOD-02), I/O extension module: 3AXD50000004431 (CHDI-01), I/O extension module: 3AXD50000033578 (CPTC-02), I/O extension module: 3AXD50000137954 (CBAI-01), I/O extension module: 3AXD50000709243 (CAIO-01) [...] |
| Bàn phím (Bán riêng) | ACS-AP-I, ACS-AP-S, ACS-AP-W, ACS-BP-S |
| Loại | Biến tần |
| Tần số ngõ vào | 50/60Hz |
| Dòng điện ngõ vào | 169A, 156A |
| Điện áp ngõ ra | 0...480VAC |
| Khả năng chịu quá tải | 110% at 60 s, 150% at 60 s |
| Ứng dụng | Thực phẩm & nước giải khát, Xử lý vật liệu, Máy in, Rubber and plastic , Dệt may, Sawmill, Water handling, Nông nghiệp, Dây chuyền sản xuất tự động [...] |
| Kiểu thiết kế | General purpose inverter |
| Bàn phím | Có tích hợp |
| Bộ phanh | Không |
| Đầu vào digital | 6 |
| Đầu vào analog | 2 |
| Đầu vào xung | No |
| Đầu ra transistor | No |
| Đầu ra rơ le | 3 |
| Đầu ra analog | 2 |
| Phương pháp điều khiển/ Chế độ điều khiển | Điều khiển vector, Scalar control |
| Chức năng bảo vệ | Bảo vệ quá áp, Bảo vệ điện áp thấp, Earth-leakage monitoring, Short-ci rcuit protection, Bảo vệ quá nhiệt, Bảo vệ quá tải, Bảo vệ mất pha, Bảo vệ khi tải thấp, Phòng ngừa ngừng động cơ [...] |
| Chức năng hoạt động | Điều khiển Mô-men xoắn, Speed control |
| Tính năng độc đáo | The ACS580 series is plug-in ready to control your compressors, convey ors, pumps, extruders, centrifuges, mixers, fans and many other variable and constant torque applications [...] |
| Giao thức truyền thông | Modbus RTU, Ethernet, Modbus TCP, EtherCAT, CANopen, Profinet, Control Net, DeviceNet, Profibus-DP [...] |
| Kết nối với PC | USB port |
| Kiểu đầu nối điện | Bắt vít |
| Phương pháp lắp đặt | Lắp trên tường |
| Tích hợp quạt làm mát | Có |
| Môi trường hoạt động | Tiêu chuẩn |
| Nhiệt độ môi trường | -15...50°C |
| Độ ẩm môi trường | 5...95% |
| Khối lượng tương đối | 54kg |
| Chiều rộng tổng thể | 284mm |
| Chiều cao tổng thể | 880mm |
| Chiều sâu tổng thể | 370mm |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | IEC, CE, RoHS |
