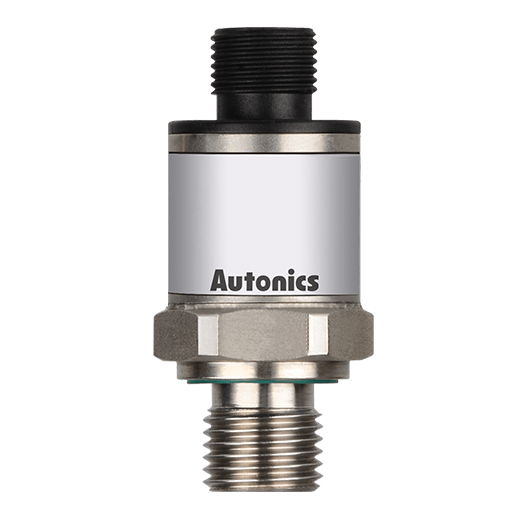

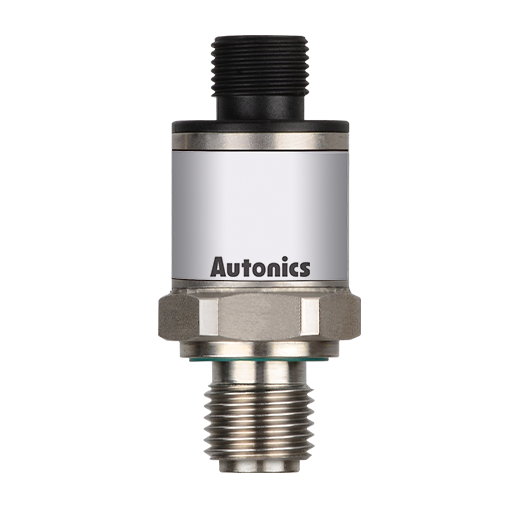

Cảm biến áp suất Autonics TPS30-G3GAR2-00 | Ngõ ra 4-20mA, Dải đo -0.1~0.1MPa, IP67

Dải đo áp suất: -0.1 đến 0.1 MPa (Áp suất tương đối)
Ngõ ra: Dòng điện 4...20mA ổn định, chuẩn công nghiệp
Nguồn cấp: 11...36VDC linh hoạt cho mọi hệ thống
Cấp bảo vệ: IP67 chống bụi và nước vượt trội
Chất liệu: Thép không gỉ 316L cao cấp, chịu ăn mòn tốt

nhà chế tạo: Autonics

SKU: TPS30-G3GAR2-00

Tải xuống mẫu

Giá cũ: 3.565.950 ₫

Giá bán: 2.852.760 ₫

Giới thiệu Cảm biến áp suất Autonics TPS30-G3GAR2-00

Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát áp suất chính xác là yếu tố then chốt để đảm bảo an toàn và hiệu suất vận hành. Cảm biến áp suất Autonics TPS30-G3GAR2-00 là dòng cảm biến áp suất màng cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe nhất về độ chính xác và độ bền. Với khả năng đo dải áp suất từ -0.1 đến 0.1 MPa và ngõ ra dòng 4-20mA, sản phẩm này là lựa chọn hàng đầu cho các ứng dụng giám sát khí, chất lỏng và dầu trong môi trường công nghiệp khắc nghiệt.

Điểm nổi bật của sản phẩm

Độ chính xác cực cao: Sai số tối đa chỉ ±0.5% F.S, đảm bảo dữ liệu đo lường tin cậy tuyệt đối.
Độ bền vượt trội: Sử dụng vật liệu thép không gỉ 316L cho phần màng đo, giúp chống lại sự ăn mòn từ các môi trường hóa chất và dầu.
Thiết kế chống chịu môi trường: Tiêu chuẩn IP67 giúp thiết bị hoạt động ổn định ngay cả trong điều kiện ẩm ướt hoặc bụi bẩn.
Kết nối linh hoạt: Sử dụng giắc cắm M12 chuẩn công nghiệp, giúp việc lắp đặt và thay thế trở nên nhanh chóng, dễ dàng.

Thông số kỹ thuật chi tiết

Bảng thông số kỹ thuật Autonics TPS30-G3GAR2-00
Thông số	Giá trị chi tiết
Model	TPS30-G3GAR2-00
Dải đo áp suất	-0.1 đến 0.1 MPa (Áp suất tương đối)
Loại đo	Áp suất màng (Diaphragm Pressure)
Ngõ ra (Output)	Dòng điện 4...20mA (DC)
Nguồn cấp (Power)	11...36VDC (Sóng P-P: max 10%)
Độ chính xác	Max ±0.5% F.S (Bao gồm tuyến tính, trễ, lặp lại)
Vật liệu màng đo	Thép không gỉ 316L
Cấu trúc bảo vệ	IP67 (Tiêu chuẩn IEC)
Cổng áp suất	R1/2 (PT) (DIN3852)
Loại kết nối	Giắc cắm M12
Nhiệt độ môi trường	-40 đến 85℃
Nhiệt độ chất lưu	-40 đến 125℃

Nguồn tham khảo: Autonics Global

Lợi ích khi sử dụng Autonics TPS30-G3GAR2-00

Việc đầu tư vào cảm biến áp suất Autonics giúp doanh nghiệp tối ưu hóa chi phí vận hành lâu dài. Nhờ độ bền vật liệu 316L và tiêu chuẩn IP67, bạn sẽ giảm thiểu được rủi ro hỏng hóc thiết bị do ăn mòn hoặc tác động môi trường, từ đó hạn chế thời gian dừng máy ngoài ý muốn (downtime). Ngoài ra, ngõ ra 4-20mA chuẩn giúp dễ dàng tích hợp vào các hệ thống PLC, DCS hiện đại mà không lo nhiễu tín hiệu.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Kiểm tra thiết bị: Đảm bảo cảm biến không bị trầy xước và đúng model TPS30-G3GAR2-00 trước khi lắp.
Bước 2: Lắp đặt cơ khí: Sử dụng ren R1/2(PT) để kết nối cảm biến vào đường ống áp suất. Lưu ý sử dụng băng tan (teflon) để đảm bảo độ kín.
Bước 3: Kết nối điện: Kết nối dây dẫn vào giắc cắm M12 theo sơ đồ đấu nối (Nguồn dương/âm và dây tín hiệu 4-20mA).
Bước 4: Kiểm tra tín hiệu: Sử dụng đồng hồ đo dòng điện để kiểm tra xem tín hiệu đầu ra có tương ứng với áp suất thực tế hay không.
Bước 5: Tích hợp hệ thống: Kết nối dây tín hiệu vào đầu vào Analog của PLC để giám sát trên màn hình HMI.

Sản phẩm liên quan (isRelatedTo)

Để hệ thống vận hành hoàn hảo, bạn có thể tham khảo thêm các thiết bị tại AUT VN:

Bộ nguồn DC 24V dùng cho cảm biến.
Bộ điều khiển PLC Siemens/Mitsubishi để xử lý tín hiệu 4-20mA.
Dây cáp kết nối chuẩn M12 chuyên dụng.
Van điều áp và các phụ kiện đường ống.

Ứng dụng thực tế (Application)

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực:

Xử lý nước: Giám sát áp suất đường ống nước sạch, nước thải.
Công nghiệp Thực phẩm & Đồ uống: Kiểm soát áp suất khí nén và chất lỏng trong dây chuyền sản xuất.
Hệ thống HVAC: Giám sát áp suất trong các hệ thống điều hòa không khí trung tâm.
Công nghiệp Dầu khí: Đo áp suất dầu và các loại khí không ăn mòn.

Câu hỏi thường gặp (FAQ)

1. Cảm biến này có đo được áp suất âm (chân không) không?: Có, dải đo từ -0.1 đến 0.1 MPa cho phép thiết bị đo được cả áp suất chân không tương đối.
2. Tôi có thể dùng cảm biến này cho môi trường axit không?: Vì màng đo làm bằng thép không gỉ 316L nên chịu được nhiều loại hóa chất, nhưng bạn cần kiểm tra độ ăn mòn cụ thể của loại axit đó với hãng trước khi dùng.
3. Ngõ ra 4-20mA có ưu điểm gì so với 0-10V?: Ngõ ra 4-20mA ít bị nhiễu hơn và có thể truyền tín hiệu đi xa mà không làm suy giảm độ chính xác.
4. Tiêu chuẩn IP67 có nghĩa là gì?: IP67 nghĩa là thiết bị có khả năng chống bụi hoàn toàn và chịu được việc ngâm trong nước ở độ sâu 1m trong thời gian ngắn.
5. Làm sao để biết cảm biến đang hoạt động bình thường?: Bạn có thể dùng đồng hồ vạn năng đo dòng điện đầu ra; nếu áp suất bằng 0 thì dòng phải đạt mức 4mA.
6. Sản phẩm có kèm theo chứng chỉ CO/CQ không?: Tại AUT VN, chúng tôi cam kết cung cấp đầy đủ CO/CQ công chứng từ hãng Autonics Vina.
7. Tôi có thể thay đổi dải đo của cảm biến này không?: Không, dải đo được thiết lập cố định theo model sản phẩm khi đặt hàng.
8. Kết nối R1/2(PT) là loại ren gì?: Đây là loại ren ống tiêu chuẩn (Pipe Thread) thường dùng trong các hệ thống khí nén và thủy lực.
