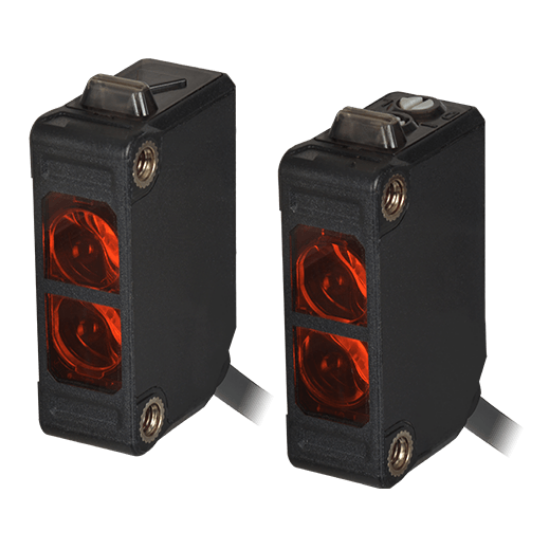

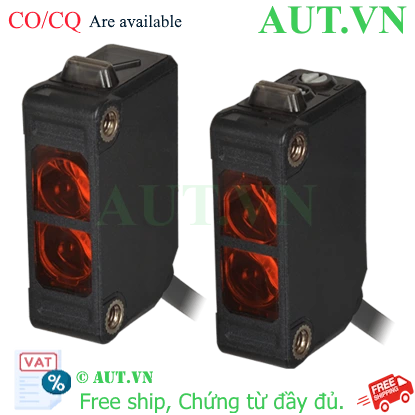

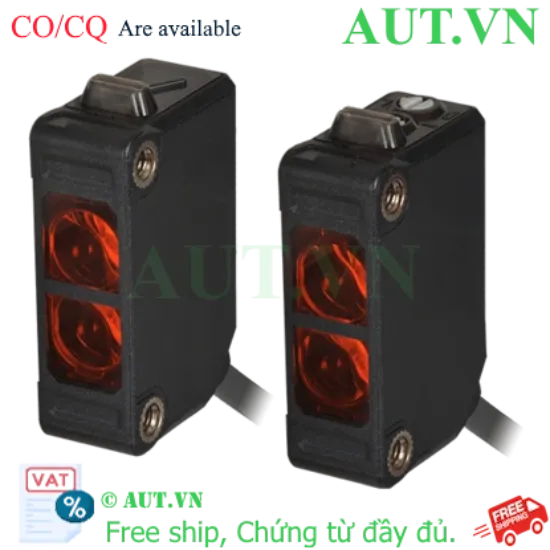

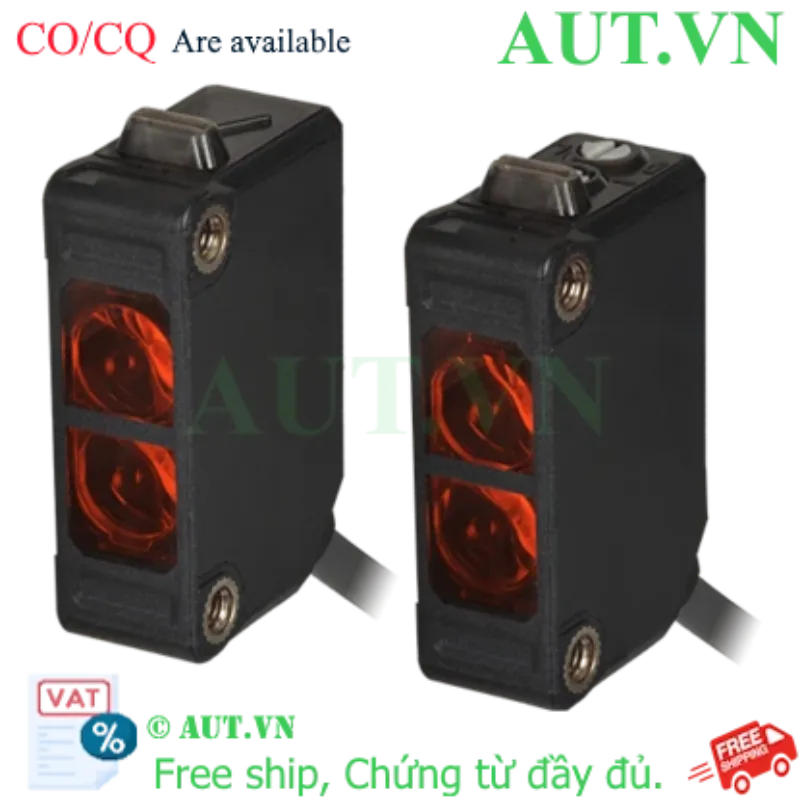

Cảm biến quang Autonics BJR15M-TDT-P-F | Thu phát riêng 15m, PNP, Chống dầu IP67F

Loại cảm biến: Thu - phát riêng (Through-beam)
Khoảng cách phát hiện: Tối đa 15m (với vật liệu đục Ø12mm)
Ngõ ra: PNP (tùy chỉnh chế độ Light ON/Dark ON)
Tiêu chuẩn bảo vệ: IP67 & IP67F (Chống bụi, chống nước và chống dầu chuyên dụng)
Nguồn cấp: 10-30VDC, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

nhà chế tạo: Autonics

SKU: BJR15M-TDT-P-F

Tải xuống mẫu

Giá cũ: 2.484.750 ₫

Giá bán: 1.987.800 ₫

Giới thiệu cảm biến quang Autonics BJR15M-TDT-P-F

Cảm biến quang Autonics BJR15M-TDT-P-F là dòng cảm biến thu phát riêng (Through-beam) cao cấp, được thiết kế chuyên dụng để phát hiện vật thể ở khoảng cách xa với độ tin cậy tuyệt đối. Nhờ cơ chế tách biệt giữa bộ phát và bộ thu, sản phẩm loại bỏ hoàn toàn hiện tượng nhiễu do phản xạ bề mặt vật thể, giúp hệ thống tự động hóa vận hành chính xác ngay cả với các vật thể có độ bóng cao hoặc màu sắc phức tạp. Được phân phối chính hãng bởi AUT VN, đây là giải pháp hàng đầu cho các bài toán giám sát trong môi trường công nghiệp nặng, đặc biệt là các khu vực có dầu mỡ và độ ẩm cao.

Điểm nổi bật của sản phẩm

Tầm xa vượt trội: Khả năng phát hiện lên đến 15 mét, lý tưởng cho các dây chuyền sản xuất lớn, băng tải dài hoặc kho bãi.
Thiết kế chuẩn công nghiệp (Oil-proof): Với tiêu chuẩn IP67 và khả năng chống dầu (IP67F), cảm biến hoạt động bền bỉ trong môi trường có dầu mỡ, bụi bẩn và độ ẩm cao mà không lo hư hỏng thấu kính.
Độ chính xác cực cao: Loại bỏ sai số do phản xạ ánh sáng, đảm bảo tín hiệu luôn ổn định dù vật thể thay đổi màu sắc hoặc độ bóng.
Linh hoạt điều khiển: Tích hợp công tắc chuyển đổi giữa chế độ Light ON và Dark ON, đáp ứng mọi yêu cầu logic của PLC và các bộ điều khiển khác.

Bảng thông số kỹ thuật chi tiết

THÔNG SỐ KỸ THUẬT AUTONICS BJR15M-TDT-P-F
Nguyên lý phát hiện	Thu - Phát riêng (Through-beam)
Khoảng cách phát hiện	15m (Vật liệu đục tối thiểu Ø12mm)
Nguồn sáng	LED hồng ngoại (Bước sóng 850nm)
Thời gian đáp ứng	≤ 1ms
Điện áp nguồn	10-30VDC ⎓ ±10%
Dòng tiêu thụ	Tối đa 20mA (Bộ phát/Bộ thu)
Chế độ ngõ ra	PNP (Light ON / Dark ON tùy chỉnh)
Kiểu kết nối	Dây cáp 2m (Bộ phát: 2 dây; Bộ thu: 3 dây Ø4mm)
Tiêu chuẩn bảo vệ	IP67 (IEC), IP67F (Chống dầu chuyên dụng)
Nhiệt độ vận hành	-25 đến 60℃
Vật liệu vỏ	ABS, Thấu kính PMMA Acrylic

Lợi ích khi đầu tư sản phẩm

Tối ưu hóa năng suất: Phát hiện vật thể tức thì giúp quy trình đóng gói, phân loại tự động diễn ra không gián đoạn, giảm thiểu sai lỗi.
Tiết kiệm chi phí bảo trì: Độ bền cao và khả năng chống dầu giúp kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy (downtime) không đáng có.
Dễ dàng tích hợp: Ngõ ra PNP chuẩn giúp kết nối nhanh chóng với hầu hết các dòng PLC phổ biến hiện nay như Siemens, Mitsubishi, Omron...

Hướng dẫn sử dụng (How-to)

Bước 1 - Lắp đặt: Gắn bộ phát (Emitter) và bộ thu (Receiver) đối diện trực tiếp nhau trên một đường thẳng sao cho tia sáng đi qua tâm thấu kính.
Bước 2 - Đấu nối: Kết nối nguồn DC 10-30V. Lưu ý sơ đồ dây PNP để đảm bảo tín hiệu đầu ra đúng logic điều khiển của hệ thống.
Bước 3 - Căn chỉnh: Điều chỉnh vị trí của hai đầu cảm biến cho đến khi đèn chỉ báo trên bộ thu sáng ổn định.
Bước 4 - Cấu hình: Gạt công tắc trên thân cảm biến để chọn chế độ Light ON (kích khi có sáng) hoặc Dark ON (kích khi bị chắn sáng).
Bước 5 - Kiểm tra: Đưa vật thể cắt ngang tia sáng để kiểm tra tín hiệu phản hồi về bộ điều khiển (PLC/Relay).

Sản phẩm sử dụng chung (isRelatedTo)

Giá đỡ cảm biến (Bracket) chuyên dụng cho dòng Autonics BJR.
Bộ nguồn Switching 24VDC chất lượng cao cho tủ điện.
Bộ điều khiển lập trình PLC (Siemens, Mitsubishi, Omron...).
Dây cáp điện công nghiệp chống nhiễu.

Ứng dụng thực tế (Application)

Hệ thống băng tải: Đếm sản phẩm, kiểm tra vật cản trên các dây chuyền vận chuyển dài trong kho vận.
Kho hàng tự động: Giám sát hành trình xe AGV, kiểm soát vị trí hàng hóa trong kho thông minh.
Ngành cơ khí/CNC: Giám sát máy móc trong môi trường khắc nghiệt có dầu làm mát, bụi kim loại và độ ẩm cao.
Dây chuyền đóng gói: Phát hiện sự hiện diện của bao bì, chai lọ ở khoảng cách xa một cách chính xác và ổn định.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BJR15M-TDT-P-F có khác gì so với loại NPN không?
Có. Loại PNP (sản phẩm này) xuất tín hiệu dương (+) khi kích hoạt. Bạn cần kiểm tra tài liệu PLC để chọn đúng loại ngõ vào phù hợp.

2. Khoảng cách 15m có đạt được trong mọi điều kiện không?
15m là khoảng cách tối đa khi sử dụng vật thể đục (Ø12mm). Trong môi trường quá bụi bẩn hoặc vật thể quá trong suốt, khoảng cách thực tế có thể giảm xuống.

3. Sản phẩm này có chống nước tốt không?
Rất tốt. Với tiêu chuẩn IP67, cảm biến có thể chống bụi hoàn toàn và chịu được việc ngâm nước tạm thời trong điều kiện môi trường.

4. Tại sao tôi nên dùng loại thu phát riêng thay vì phản xạ gương?
Thu phát riêng mang lại khoảng cách phát hiện xa hơn và độ ổn định cao hơn, không bị ảnh hưởng bởi màu sắc hay độ bóng của vật thể.

5. Chế độ Dark ON hoạt động như thế nào?
Ở chế độ Dark ON, tín hiệu ngõ ra sẽ được kích hoạt khi tia sáng từ bộ phát bị vật thể che khuất (bị chắn).

6. Tôi có thể dùng nguồn 220V cho cảm biến này không?
Tuyệt đối không. Sản phẩm chỉ hoạt động với dải nguồn DC 10-30V. Sử dụng nguồn 220V sẽ làm hỏng thiết bị ngay lập tức.

7. Làm sao để chỉnh độ nhạy của cảm biến?
Sử dụng biến trở tích hợp trên thân cảm biến để tinh chỉnh mức độ nhạy sao cho phù hợp nhất với vật thể cần phát hiện.

8. AUT VN có cung cấp chứng chỉ CO/CQ cho sản phẩm không?
Có, AUT VN cam kết cung cấp đầy đủ chứng chỉ CO/CQ chính hãng Autonics cho khách hàng khi có yêu cầu.

9. Sản phẩm này có dùng được trong môi trường nhiều dầu mỡ không?
Hoàn toàn được. Thiết kế chuyên dụng IP67F (Oil-proof) giúp sản phẩm hoạt động bền bỉ trong các xưởng cơ khí, máy CNC có nhiều dầu làm mát.

10. Thời gian bảo hành là bao lâu?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics Việt Nam thông qua đại lý AUT VN.

11. Dây cáp đi kèm có thể nối dài thêm không?
Có thể, nhưng để đảm bảo tính ổn định của tín hiệu, bạn nên sử dụng dây cáp chống nhiễu chuyên dụng cho công nghiệp.

12. AUT VN có hỗ trợ kỹ thuật lắp đặt không?
Có, chúng tôi có đội ngũ kỹ thuật chuyên nghiệp luôn sẵn sàng tư vấn và hỗ trợ xử lý sự cố qua hotline.
