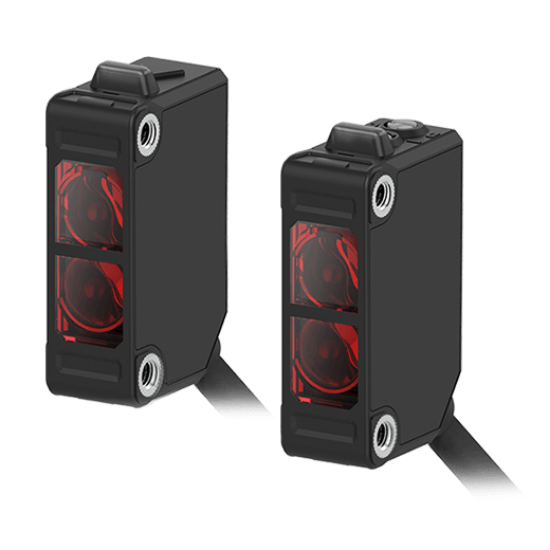

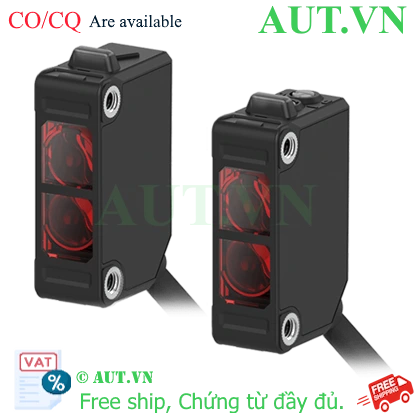

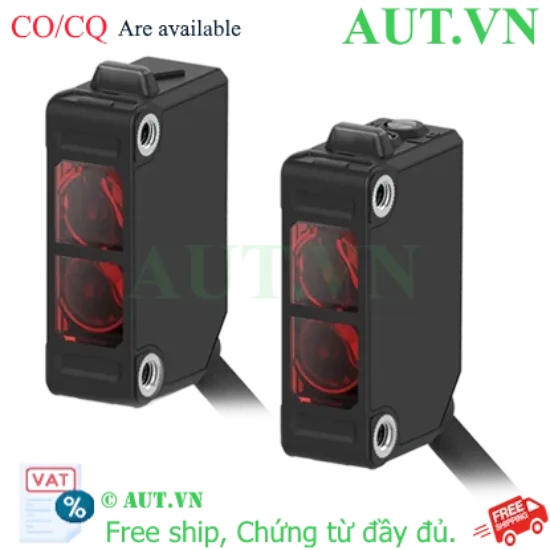

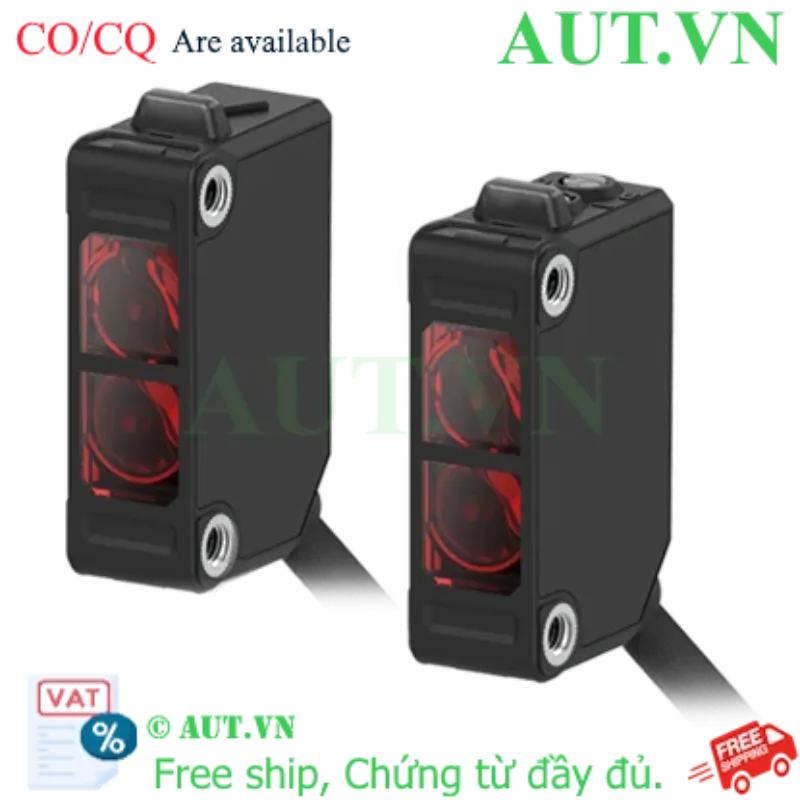

Cảm biến quang Autonics BJX10M-TDT | Thu phát 10m, NPN, IP65

Loại cảm biến: Thu phát (Through-beam) với tầm phát hiện xa lên đến 10m.
Ngõ ra: NPN (Open Collector) đáp ứng siêu nhanh ≤ 1ms, đảm bảo độ chính xác cao.
Độ bền vượt trội: Chuẩn IP65 chống bụi và nước, hoạt động ổn định trong môi trường công nghiệp.
Công nghệ tiên tiến: Khả năng chống nhiễu ánh sáng môi trường lên đến 11,000 lx.
Thương hiệu: Autonics chính hãng, được phân phối bởi AUT VN.

nhà chế tạo: Autonics

SKU: BJX10M-TDT

Tải xuống mẫu

Giá cũ: 991.650 ₫

Giá bán: 793.320 ₫

Số lượng:

Giới thiệu Cảm biến quang điện Autonics BJX10M-TDT

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát vật thể ở khoảng cách xa đòi hỏi sự chính xác tuyệt đối và độ bền cao. Cảm biến quang Autonics BJX10M-TDT thuộc dòng BJX series cao cấp, là giải pháp chuyên dụng cho các ứng dụng thu phát (Through-beam) với tầm xa ấn tượng lên đến 10 mét. Thiết bị này giúp các kỹ sư dễ dàng giám sát dây chuyền sản xuất dài, kho bãi hoặc các khu vực có không gian rộng mà không cần lắp đặt quá nhiều thiết bị trung gian, từ đó tối ưu hóa chi phí đầu tư cho doanh nghiệp.

Điểm nổi bật của Autonics BJX10M-TDT

Tầm quét siêu xa: Khả năng phát hiện chính xác vật thể trong phạm vi 10m, cực kỳ phù hợp cho các băng tải dài hoặc cổng kiểm soát tự động.
Khả năng chống nhiễu cực tốt: Tích hợp công nghệ lọc ánh sáng môi trường mạnh mẽ (lên đến 11,000 lx), ngăn chặn hoàn toàn tình trạng báo giả do ánh sáng mặt trời hoặc đèn công suất lớn.
Tốc độ phản hồi tức thì: Với thời gian đáp ứng chỉ ≤ 1ms, cảm biến đảm bảo bắt kịp tốc độ của các dây chuyền sản xuất tốc độ cao.
Thiết kế chuẩn công nghiệp: Vỏ Polycarbonate bền bỉ kết hợp chuẩn bảo vệ IP65 giúp thiết bị hoạt động bền bỉ ngay cả trong môi trường nhiều bụi bẩn và độ ẩm cao.
Tùy chỉnh linh hoạt: Dễ dàng lựa chọn chế độ Light ON hoặc Dark ON và tinh chỉnh độ nhạy thông qua núm vặn tích hợp.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết thông số
Loại phát hiện	Thu phát độc lập (Through-beam)
Khoảng cách phát hiện	10m
Nguồn sáng	LED đỏ (660nm)
Thời gian đáp ứng	≤ 1ms
Điện áp nguồn cấp	10-30VDC (Sóng gợn tối đa 15%)
Ngõ ra (Output)	NPN (Mạch thu hở - Open Collector)
Chế độ vận hành	Light ON / Dark ON (Lựa chọn qua công tắc gạt)
Tiêu chuẩn bảo vệ	IP65 (Chống bụi và tia nước)
Vật liệu vỏ	Polycarbonate cao cấp

Tham khảo thêm tài liệu kỹ thuật chính thức tại Trang chủ Autonics.

Lợi ích khi đầu tư Autonics BJX10M-TDT

Việc lựa chọn BJX10M-TDT mang lại những lợi thế kinh tế và kỹ thuật rõ rệt cho nhà máy:

Tối ưu hóa chi phí: Giảm thiểu số lượng thiết bị cần lắp đặt cho các ứng dụng tầm xa.
Nâng cao năng suất: Độ chính xác cao và tốc độ đáp ứng nhanh giúp giảm thiểu lỗi sản phẩm và sự cố dừng máy.
Dễ dàng lắp đặt & bảo trì: Sơ đồ đấu nối chuẩn hóa, tương thích hoàn toàn với các hệ thống PLC phổ biến (Siemens, Mitsubishi, Omron...), giúp tiết kiệm thời gian kỹ thuật.

Hướng dẫn sử dụng và lắp đặt (How-to)

Để đảm bảo cảm biến hoạt động bền bỉ và chính xác nhất, quý khách nên tuân thủ các bước sau:

Bước 1: Đấu nối nguồn điện: Kết nối dây Nâu vào cực dương (+), dây Xanh dương vào cực âm (-) của nguồn 10-30VDC. Dây Đen được dùng làm tín hiệu ngõ ra (Output).
Bước 2: Căn chỉnh trục quang: Lắp đặt bộ phát và bộ thu trên cùng một trục thẳng hàng. Điều chỉnh vị trí cho đến khi đèn chỉ thị trên bộ thu đạt độ sáng ổn định nhất.
Bước 3: Thiết lập chế độ: Sử dụng công tắc gạt trên thân thiết bị để chọn Light ON (kích hoạt khi có ánh sáng) hoặc Dark ON (kích hoạt khi bị che khuất).
Bước 4: Tinh chỉnh độ nhạy: Sử dụng tua vít nhỏ xoay biến trở để điều chỉnh mức độ nhạy phù hợp với đặc tính vật thể cần phát hiện.

Sản phẩm sử dụng chung (isRelatedTo)

Để xây dựng một hệ thống điều khiển tự động hoàn chỉnh, quý khách nên tham khảo kết hợp với:

Bộ nguồn DC 24V: Đảm bảo nguồn cấp sạch và ổn định cho hệ thống.
Relay trung gian 24VDC: Dùng để cách ly và mở rộng tín hiệu ngõ ra.
Bộ điều khiển PLC: Để xử lý các logic điều khiển phức tạp từ tín hiệu cảm biến.
Bộ đếm số (Counter) Autonics: Ứng dụng trong việc đếm sản phẩm tự động.

Ứng dụng thực tế (Application)

Cảm biến quang Autonics BJX10M-TDT được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

Logistics & Kho bãi: Kiểm soát kiện hàng, pallet di chuyển trên băng tải dài.
Công nghiệp thực phẩm & Đóng gói: Phát hiện vật thể, kiểm tra sự hiện diện của sản phẩm trên dây chuyền.
Hệ thống an ninh: Lắp đặt tại các cửa tự động, rào chắn để đảm bảo an toàn chống kẹt.
Sản xuất ô tô & linh kiện: Giám sát các vị trí lắp ráp tự động hóa cao.

Câu hỏi thường gặp (FAQ)

1. Cảm biến BJX10M-TDT dùng nguồn bao nhiêu Volt?

Sản phẩm sử dụng nguồn điện một chiều (DC) trong khoảng từ 10V đến 30VDC.

2. Ngõ ra NPN khác gì so với PNP?

Ngõ ra NPN sẽ kéo chân tín hiệu về mức 0V (GND) khi có tác động. Khi đấu nối với PLC, bạn cần chọn kiểu đấu nối tương ứng (thường là Common dương).

3. Khoảng cách 10m có bị ảnh hưởng bởi bụi bẩn không?

Có, bụi bẩn quá dày có thể làm giảm hiệu suất. Tuy nhiên, với chuẩn IP65 và thiết kế của Autonics, thiết bị có khả năng kháng bụi tốt để duy trì khoảng cách phát hiện ổn định.

4. Tôi có thể lắp cảm biến này ngoài trời không?

Sản phẩm đạt chuẩn IP65, chống được tia nước và bụi, nhưng để hoạt động ngoài trời lâu dài, bạn nên lắp trong hộp bảo vệ hoặc có mái che để tránh tác động trực tiếp của tia UV và mưa lớn kéo dài.

5. Làm sao để chuyển đổi giữa Light ON và Dark ON?

Trên thân cảm biến có một công tắc gạt nhỏ, bạn chỉ cần gạt sang vị trí tương ứng với chế độ mình mong muốn.

6. Tại sao đèn tín hiệu không sáng khi có vật cản?

Vui lòng kiểm tra: Nguồn cấp đã đúng 10-30V chưa? Bộ phát và bộ thu đã thẳng hàng chưa? Hoặc có thể do dây dẫn bị đứt/lỏng.

7. Sản phẩm này có đi kèm cả bộ phát và bộ thu không?

Có, mã BJX10M-TDT là bộ cảm biến thu phát hoàn chỉnh bao gồm cả hai thành phần.

8. Cảm biến này có chống được ánh sáng mặt trời không?

Sản phẩm có khả năng chống nhiễu ánh sáng môi trường lên tới 11,000 lx, giúp hoạt động ổn định trong môi trường có ánh sáng mạnh.

9. Thời gian đáp ứng 1ms có ý nghĩa gì?

Nó có nghĩa là cảm biến có thể phát hiện vật thể di chuyển cực nhanh mà không bị bỏ lỡ, cực kỳ quan trọng trong các máy đóng gói tốc độ cao.

10. Mua hàng tại AUT VN có cam kết chính hãng không?

Chắc chắn. AUT VN cam kết cung cấp sản phẩm Autonics chính hãng 100%, đầy đủ chứng nhận CO/CQ và chính sách bảo hành uy tín.
