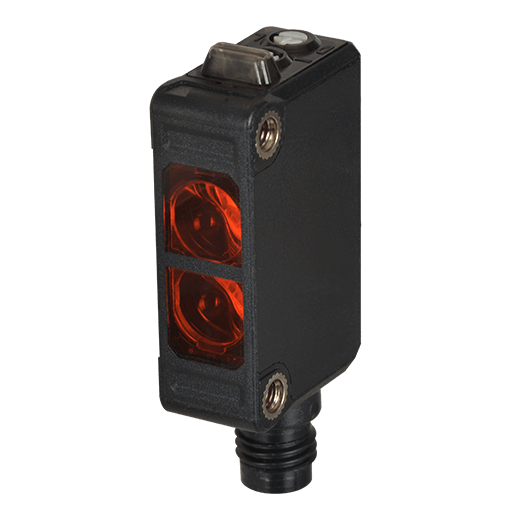

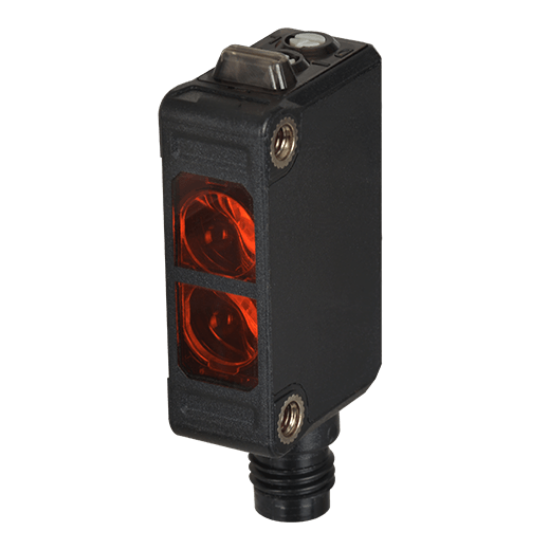

Giới thiệu về Cảm biến quang Autonics BJR1M-DDT-C-P-F
Cảm biến quang Autonics BJR1M-DDT-C-P-F là giải pháp đo lường và phát hiện vật thể chính xác cao trong môi trường công nghiệp. Với công nghệ phản xạ khuếch tán tiên tiến, sản phẩm cho phép phát hiện vật thể mà không cần gương phản xạ, giúp tối ưu hóa không gian lắp đặt và giảm chi phí phụ kiện. Đặc biệt, dòng BJR này được thiết kế chuyên dụng để chống dầu, đảm bảo hoạt động bền bỉ trong các môi trường khắc nghiệt như xưởng cơ khí, dây chuyền sản xuất linh kiện ô tô.
Điểm nổi bật của sản phẩm
- Khả năng chống dầu vượt trội: Vỏ ngoài và thấu kính được chế tạo từ vật liệu đặc biệt, không bị ăn mòn bởi dầu công nghiệp.
- Độ linh hoạt cao: Tích hợp công tắc chuyển đổi giữa chế độ Light ON và Dark ON, phù hợp với nhiều kịch bản lập trình PLC.
- Điều chỉnh độ nhạy: Bộ điều chỉnh độ nhạy (Sensitivity Adjuster) cho phép tinh chỉnh khoảng cách phát hiện chính xác theo loại vật liệu.
- Kích thước nhỏ gọn: Dễ dàng tích hợp vào các máy móc có không gian hạn chế mà vẫn đảm bảo hiệu suất vận hành.
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Loại cảm biến | Phản xạ khuếch tán (Diffuse reflection) |
| Đặc tính vật lý | Loại chống dầu/chịu dầu (Oil proof type) |
| Khoảng cách phát hiện | 1m (Đối với vật liệu mờ, đục) |
| Nguồn sáng | LED đỏ (Bước sóng 660nm) |
| Thời gian đáp ứng | Tối đa 1ms |
| Nguồn cấp | 10-30VDC ⎓ ±10% (Dao động P-P: max. 10%) |
| Dòng tiêu thụ | Tối đa 30mA |
| Chế độ hoạt động | Light ON / Dark ON (Cài đặt bằng công tắc) |
| Ngõ ra điều khiển | PNP (Mạch thu hở) |
| Tiêu chuẩn bảo vệ | IP67 (IEC), IP67F (JEM) |
| Nhiệt độ vận hành | -25 đến 60℃ (Bảo quản: -40 đến 70℃) |
| Độ ẩm xung quanh | 35 đến 85%RH |
| Chất liệu vỏ | ABS (Acrylonitrile Butadiene Styrene) |
| Chất liệu thấu kính | PMMA (Polymethyl Methacrylate Acrylic) |
| Trọng lượng | Xấp xỉ 60g |
Lợi ích khi sử dụng BJR1M-DDT-C-P-F
- Tăng tuổi thọ thiết bị: Nhờ khả năng chống dầu và chuẩn IP67, bạn sẽ giảm thiểu chi phí thay thế và bảo trì định kỳ.
- Ổn định quy trình: Thời gian đáp ứng nhanh (1ms) giúp phát hiện vật thể chính xác, loại bỏ sai sót trong dây chuyền tự động.
- Lắp đặt nhanh chóng: Thiết kế đơn giản, hỗ trợ nhiều chế độ ngõ ra giúp kỹ thuật viên triển khai hệ thống nhanh hơn.
Hướng dẫn sử dụng (How to)
- Bước 1 - Đấu nối dây: Kết nối nguồn điện 10-30VDC theo sơ đồ chân của hãng (Brown: +, Blue: -, Black: Output PNP).
- Bước 2 - Cài đặt chế độ: Sử dụng công tắc gạt để chọn Light ON (Kích hoạt khi có ánh sáng phản hồi) hoặc Dark ON (Kích hoạt khi vật cản che khuất tia sáng).
- Bước 3 - Điều chỉnh độ nhạy: Đặt vật thể ở khoảng cách mong muốn, sau đó xoay núm điều chỉnh độ nhạy cho đến khi đèn chỉ báo trạng thái thay đổi.
- Bước 4 - Kiểm tra: Vận hành thử nghiệm vật thể di chuyển qua vùng cảm biến để đảm bảo tín hiệu gửi về PLC chính xác.
Sản phẩm sử dụng chung (Related Products)
Để hệ thống hoạt động hoàn hảo, bạn có thể kết hợp BJR1M-DDT-C-P-F với:
- Giá đỡ cảm biến Autonics (Sensor Brackets) chuyên dụng cho dòng BJR.
- Bộ nguồn DC 24V chính hãng để đảm bảo điện áp ổn định.
- PLC Mitsubishi, Siemens hoặc Omron (Hỗ trợ ngõ vào PNP).
- Dây cáp kết nối chuẩn M12 hoặc dây dẫn chống nhiễu.
Ứng dụng thực tế (Application)
Sản phẩm được ứng dụng rộng rãi trong:
- Ngành cơ khí chính xác: Phát hiện phôi gia công trong môi trường có dầu làm mát.
- Công nghiệp đóng gói: Đếm sản phẩm, phát hiện chai lọ trên băng tải.
- Sản xuất ô tô: Kiểm tra sự hiện diện của linh kiện trong quy trình lắp ráp.
- Logistics: Nhận diện kiện hàng trong kho tự động.
Câu hỏi thường gặp (FAQ)
1. BJR1M-DDT-C-P-F khác gì với các loại cảm biến quang thông thường?
Điểm khác biệt lớn nhất là khả năng chống dầu (Oil proof) và thiết kế phản xạ khuếch tán không cần gương, giúp nó bền hơn trong môi trường xưởng cơ khí.
2. Khoảng cách phát hiện 1m có cố định không?
1m là khoảng cách tối đa với vật liệu tiêu chuẩn. Bạn có thể điều chỉnh độ nhạy để thu hẹp hoặc mở rộng khoảng cách tùy theo màu sắc và chất liệu vật thể.
3. Ngõ ra PNP nghĩa là gì?
Ngõ ra PNP sẽ xuất mức điện áp dương (+) khi cảm biến được kích hoạt, thường dùng cho các bộ điều khiển (PLC) có ngõ vào kiểu Sinking.
4. Sản phẩm có chống nước không?
Có, với chuẩn IP67, sản phẩm chống bụi hoàn toàn và có thể ngâm trong nước ở độ sâu 1m trong thời gian ngắn.
5. Tôi có thể thay đổi giữa Light ON và Dark ON khi đang vận hành không?
Có, bạn chỉ cần gạt công tắc cài đặt trên thân cảm biến mà không cần thay đổi dây nối.
6. Cảm biến này có phát hiện được vật thể trong suốt không?
Vì là loại phản xạ khuếch tán cho vật liệu mờ/đục, khả năng phát hiện vật trong suốt sẽ rất kém. Bạn nên dùng dòng chuyên dụng cho vật trong suốt.
7. Tại sao đèn báo hiệu không sáng dù đã cấp nguồn?
Hãy kiểm tra lại điện áp cấp (10-30VDC) và đảm bảo thấu kính không bị che khuất hoặc bị bẩn quá nhiều.
8. AUT VN cam kết gì về chất lượng sản phẩm này?
Chúng tôi cam kết hàng chính hãng Autonics, đầy đủ CO/CQ, xuất hóa đơn VAT và bảo hành theo tiêu chuẩn hãng.
9. Thời gian đáp ứng 1ms có ý nghĩa gì?
Nó cho biết tốc độ phản hồi của cảm biến cực nhanh, phù hợp cho các băng tải chạy tốc độ cao.
10. Tôi có thể mua phụ kiện giá đỡ cho cảm biến này ở đâu?
Bạn có thể liên hệ trực tiếp với AUT VN để được tư vấn mẫu giá đỡ phù hợp nhất với dòng BJR.
Nguồn tham khảo: Autonics Official Website
