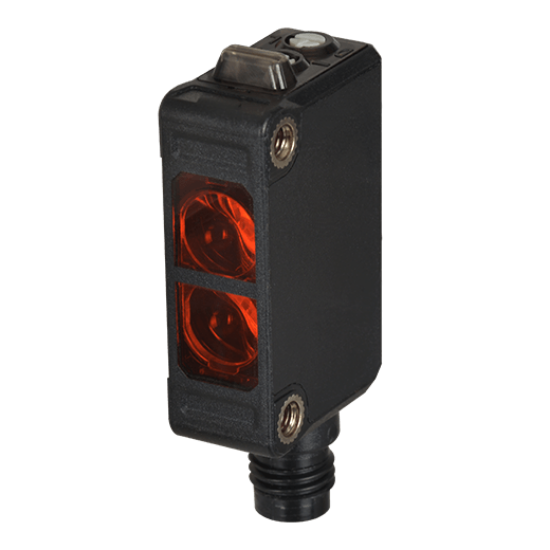

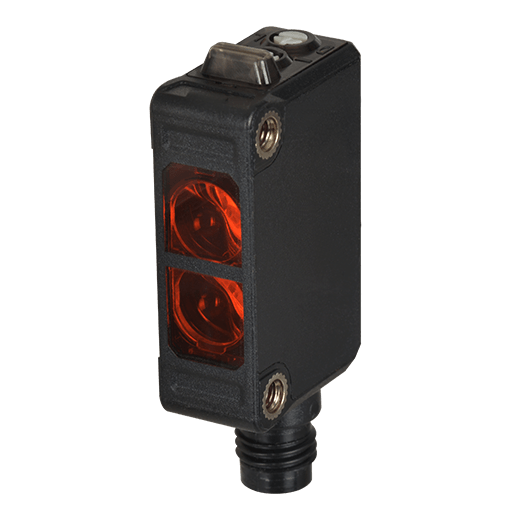

Cảm biến quang Autonics BJR1M-DDT-C-F | Phản xạ khuếch tán, NPN, Chống dầu IP67F

Loại cảm biến: Phản xạ khuếch tán (Diffuse-reflective)
Ngõ ra: NPN (Open Collector)
Khoảng cách phát hiện: Tối đa 1m (với vật chuẩn)
Tiêu chuẩn bảo vệ: IP67 & IP67F (Chuyên dụng kháng dầu, bụi, nước)
Thời gian đáp ứng: Siêu nhanh ≤ 1ms
Chế độ hoạt động: Chuyển đổi linh hoạt Light ON / Dark ON

nhà chế tạo: Autonics

SKU: BJR1M-DDT-C-F

Tải xuống mẫu

Giá cũ: 2.348.550 ₫

Giá bán: 1.878.840 ₫

Giới thiệu cảm biến quang Autonics BJR1M-DDT-C-F

Trong các môi trường sản xuất công nghiệp khắc nghiệt như xưởng cơ khí CNC, gia công kim loại hay dây chuyền chế biến thực phẩm, thiết bị điện tử thường xuyên phải đối mặt với sự ăn mòn từ dầu làm mát và bụi bẩn. Cảm biến quang Autonics BJR1M-DDT-C-F là giải pháp công nghệ hàng đầu được thiết kế để thách thức những điều kiện này. Với dòng cảm biến phản xạ khuếch tán cao cấp, sản phẩm không chỉ đảm bảo độ chính xác tuyệt đối mà còn sở hữu tiêu chuẩn bảo vệ IP67F chuyên dụng, giúp hệ thống tự động hóa của bạn vận hành bền bỉ, giảm thiểu tối đa thời gian dừng máy và chi phí bảo trì.

Điểm nổi bật vượt trội

Khả năng kháng dầu chuyên dụng (IP67F): Khác với chuẩn IP67 thông thường, hậu tố "F" chứng nhận thiết bị có khả năng chống chịu cực tốt trước sự xâm nhập của dầu công nghiệp và hóa chất nhẹ, ngăn chặn tình trạng mờ thấu kính hoặc hỏng mạch.
Tốc độ phản hồi siêu tốc: Với thời gian đáp ứng cực ngắn ≤ 1ms, cảm biến cho phép phát hiện vật thể chính xác ngay cả trên các băng tải đang chuyển động với tốc độ cao.
Cài đặt linh hoạt (Light ON/Dark ON): Tích hợp công tắc chuyển đổi chế độ giúp kỹ sư dễ dàng tùy biến logic điều khiển phù hợp với mọi loại PLC hiện nay.
Thiết kế bền bỉ: Sự kết hợp giữa vỏ nhựa ABS chịu lực và thấu kính Acrylic cao cấp giúp thiết bị hoạt động ổn định trong môi trường rung động và va đập nhẹ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật chuẩn hãng Autonics BJR1M-DDT-C-F
Phương pháp cảm biến	Phản xạ khuếch tán (Diffuse-reflective)
Khoảng cách phát hiện	1m (Vật chuẩn: Giấy trắng 50x50mm)
Nguồn sáng	LED đỏ (Bước sóng 660nm)
Thời gian đáp ứng	≤ 1ms
Nguồn cấp điện	10-30VDC (±10%)
Dòng tiêu thụ	≤ 30mA
Ngõ ra (Output)	NPN (Open Collector)
Chế độ hoạt động	Light ON / Dark ON (Cài đặt bằng switch)
Tiêu chuẩn bảo vệ	IP67 (IEC), IP67F (JEM) - Chống dầu chuyên dụng
Nhiệt độ môi trường	-25 đến 60℃ (Không ngưng tụ)
Vật liệu chế tạo	Vỏ ABS, thấu kính Acrylic

Nguồn tham khảo: Autonics Official Data Sheet

Lợi ích khi đầu tư cảm biến Autonics BJR1M-DDT-C-F

Việc trang bị cảm biến quang Autonics dòng BJR1M mang lại giá trị kinh tế rõ rệt cho doanh nghiệp:

Tối ưu hóa chi phí vận hành: Độ bền cao nhờ chuẩn IP67F giúp kéo dài tuổi thọ thiết bị, giảm tần suất thay thế linh kiện trong môi trường nhiều dầu mỡ.
Nâng cao năng suất dây chuyền: Khả năng phát hiện tức thời giúp quy trình kiểm soát sản phẩm diễn ra mượt mà, không gây lỗi logic hay bỏ sót vật thể.
Dễ dàng tích hợp: Thiết kế nhỏ gọn và chuẩn ngõ ra NPN phổ biến giúp việc lắp đặt và thay thế trở nên nhanh chóng, tiết kiệm thời gian kỹ thuật.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Gắn cố định: Sử dụng giá đỡ (bracket) để cố định cảm biến. Đảm bảo thấu kính hướng trực tiếp về phía vật thể và không có vật cản ngoài ý muốn.
Bước 2: Đấu nối dây: Thực hiện đấu nối theo sơ đồ màu dây chuẩn:
- Dây Nâu: Cấp nguồn dương (+24VDC)
- Dây Xanh: Cấp nguồn âm (0V)
- Dây Đen: Tín hiệu ngõ ra NPN (Kết nối vào chân Input của PLC).
Bước 3: Cài đặt chế độ: Gạt công tắc trên thân cảm biến sang Light ON (kích hoạt khi có ánh sáng) hoặc Dark ON (kích hoạt khi bị vật che khuất) tùy theo yêu cầu hệ thống.
Bước 4: Căn chỉnh: Đặt vật mẫu ở khoảng cách làm việc và điều chỉnh góc quét của cảm biến cho đến khi đèn chỉ báo hoạt động ổn định.

Sản phẩm tương thích và gợi ý kết hợp

Để đạt hiệu quả cao nhất, BJR1M-DDT-C-F nên được kết hợp cùng:

Bộ điều khiển PLC: Các dòng Mitsubishi, Omron, Siemens hỗ trợ ngõ vào NPN (Sinking).
Bộ nguồn DC 24V: Nguồn điện ổn định giúp cảm biến hoạt động không bị nhiễu.
Phụ kiện lắp đặt: Giá đỡ cảm biến Autonics và dây cáp bọc kim chống nhiễu.

Ứng dụng thực tế (Application)

Máy CNC & Cơ khí chính xác: Phát hiện phôi, kiểm soát vị trí dao cắt trong môi trường phun dầu làm mát liên tục.
Ngành thực phẩm & Đồ uống: Đếm sản phẩm, kiểm tra bao bì trong môi trường có độ ẩm cao.
Hệ thống Logistics & Kho vận: Nhận diện kiện hàng, kiểm soát tốc độ băng tải tự động.
Sản xuất linh kiện điện tử: Kiểm tra sự hiện diện của linh kiện trên dây chuyền lắp ráp tốc độ cao.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt giữa IP67 và IP67F là gì?
Chuẩn IP67F (theo tiêu chuẩn JEM) được thiết kế để chịu được sự tiếp xúc trực tiếp và ngâm trong dầu công nghiệp lâu ngày mà không bị hỏng, trong khi IP67 thông thường chỉ tập trung chống nước và bụi.

2. Tôi có thể dùng cảm biến này cho PLC Siemens không?
Hoàn toàn được, nếu PLC Siemens của bạn hỗ trợ ngõ vào loại NPN (Sinking). Hãy kiểm tra tài liệu kỹ thuật của PLC trước khi đấu nối.

3. Khoảng cách 1m có thay đổi khi vật thể màu đen không?
Có, khoảng cách 1m là dành cho vật chuẩn màu trắng. Với vật màu tối hoặc đen, khả năng phản xạ kém hơn nên khoảng cách phát hiện thực tế sẽ ngắn lại.

4. Làm sao để cài đặt chế độ Light ON và Dark ON?
Bạn chỉ cần sử dụng công tắc gạt (switch) được tích hợp sẵn trên thân cảm biến để chuyển đổi giữa hai chế độ này.

5. Cảm biến có phát hiện được chai thủy tinh trong suốt không?
Vì là loại phản xạ khuếch tán, cảm biến này sẽ gặp khó khăn với vật liệu trong suốt. Với vật trong suốt, bạn nên chọn dòng cảm biến chuyên dụng khác.

6. Tại sao cảm biến của tôi không hoạt động dù đã cấp nguồn?
Hãy kiểm tra lại sơ đồ đấu nối (Nâu: +, Xanh: -) và đảm bảo điện áp cấp nằm trong dải 10-30VDC. Đồng thời kiểm tra xem thấu kính có bị vật cản che khuất không.

7. Mua hàng tại AUT VN có được hỗ trợ kỹ thuật không?
Có, đội ngũ kỹ sư tại AUT VN luôn sẵn sàng hỗ trợ tư vấn lắp đặt và giải quyết các vấn đề kỹ thuật sau khi mua hàng.

8. Sản phẩm có đầy đủ giấy tờ CO/CQ không?
Tất cả sản phẩm Autonics tại AUT VN đều được cam kết chính hãng 100% và cung cấp đầy đủ chứng chỉ CO/CQ khi khách hàng yêu cầu.

9. Cảm biến có chịu được nhiệt độ cao không?
Sản phẩm hoạt động tốt trong dải nhiệt từ -25 đến 60℃. Nếu môi trường làm việc cao hơn, bạn nên cân nhắc lắp thêm bộ tản nhiệt.

10. Thời gian giao hàng tại TP.HCM mất bao lâu?
AUT VN hỗ trợ giao hàng hỏa tốc trong ngày tại khu vực TP.HCM để đảm bảo tiến độ sản xuất của bạn.
