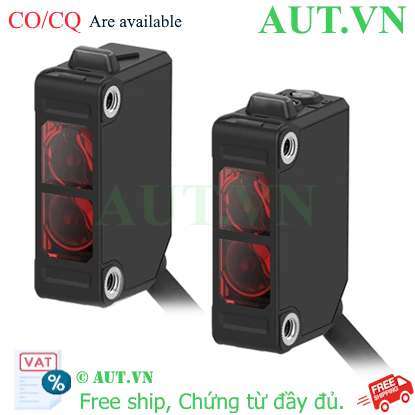

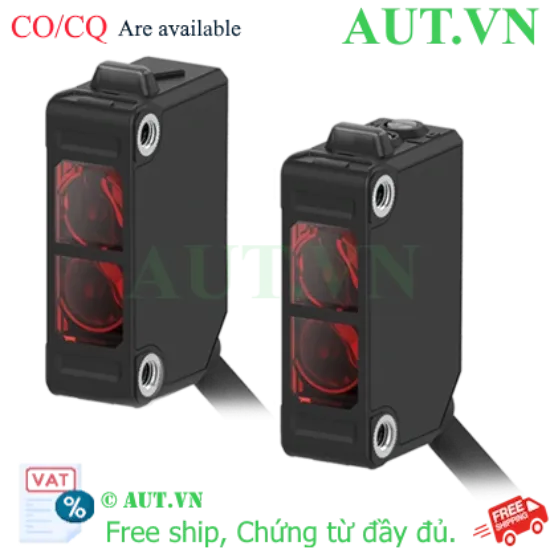

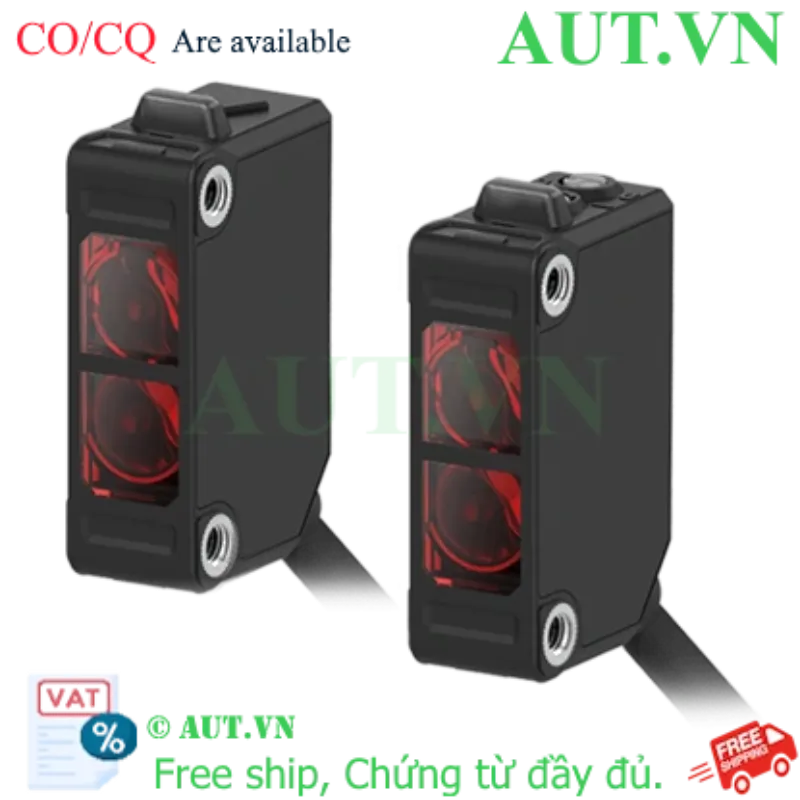

Trong các hệ thống tự động hóa hiện đại, việc kiểm soát vật thể ở khoảng cách lớn luôn là một thách thức kỹ thuật đòi hỏi sự chính xác tuyệt đối. Cảm biến quang Autonics BJX30M-TDT được thiết kế chuyên dụng để giải quyết triệt để vấn đề này. Với cấu tạo dạng thu-phát riêng biệt (Through-beam), thiết bị tạo ra một chùm tia sáng ổn định, cho phép giám sát chính xác các vật thể di chuyển trên quãng đường dài lên đến 30 mét.
Dù bạn đang vận hành một dây chuyền sản xuất dài, hệ thống phân loại logistics hay cổng kiểm soát tự động, BJX30M-TDT đều mang lại độ tin cậy cao nhất. Tại AUT VN, chúng tôi cung cấp giải pháp tối ưu hóa hiệu suất, giúp doanh nghiệp của bạn vận hành trơn tru và giảm thiểu sai sót.
Điểm nổi bật của Autonics BJX30M-TDT
- Khả năng phát hiện siêu xa: Khoảng cách hoạt động lên tới 30m, giúp tiết kiệm chi phí lắp đặt thiết bị trung gian trong không gian rộng.
- Công nghệ nguồn sáng LED đỏ (660nm): Chùm tia ánh sáng có độ xuyên thấu cao, giảm thiểu tối đa nhiễu từ ánh sáng môi trường xung quanh.
- Cấu hình linh hoạt: Dễ dàng chuyển đổi chế độ ngõ ra Light ON hoặc Dark ON thông qua công tắc tích hợp, tương thích với mọi logic điều khiển PLC.
- Thiết kế chuẩn IP65: Vỏ Polycarbonate cao cấp giúp thiết bị chống chịu tốt trước bụi bẩn và các tia nước bắn, lý tưởng cho môi trường công nghiệp khắc nghiệt.
Bảng thông số kỹ thuật chi tiết
Thông số kỹ thuật Autonics BJX30M-TDT
| Loại cảm biến | Thu phát riêng (Through-beam) |
|---|
| Khoảng cách phát hiện | 30m (Đối với vật liệu đục tối thiểu Ø15mm) |
|---|
| Nguồn sáng | LED đỏ (Bước sóng 660nm) |
|---|
| Thời gian đáp ứng | Tối đa 1ms |
|---|
| Điện áp hoạt động | 10-30VDC ±10% |
|---|
| Dòng tiêu thụ | Bộ phát/Bộ thu: Tối đa 20mA |
|---|
| Chế độ hoạt động | Light ON/Dark ON (Chọn bằng công tắc) |
|---|
| Ngõ ra điều khiển | NPN mạch thu hở (Open Collector) |
|---|
| Kiểu kết nối | Cáp 3 dây (Bộ thu), 2 dây (Bộ phát), chiều dài 2m |
|---|
| Tiêu chuẩn bảo vệ | IP65 (Theo tiêu chuẩn IEC) |
|---|
| Nhiệt độ vận hành | -25 đến 60℃ |
|---|
| Chất liệu vỏ | Polycarbonate, Polymethyl methacrylate |
|---|
Lợi ích khi đầu tư BJX30M-TDT
- Tối ưu chi phí vận hành: Giảm thiểu số lượng cảm biến cần thiết nhờ tầm phát cực xa, giúp giảm chi phí vật tư và nhân công lắp đặt.
- Nâng cao năng suất dây chuyền: Với tốc độ phản hồi cực nhanh (1ms), hệ thống có thể xử lý các vật thể tốc độ cao mà không gây lỗi ùn tắc.
- Độ bền vượt trội, giảm bảo trì: Tiêu chuẩn IP65 và chất liệu vỏ cao cấp giúp kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy do hỏng hóc.
- An tâm tuyệt đối: Mua hàng tại AUT VN, bạn được đảm bảo sản phẩm chính hãng Autonics với đầy đủ chứng từ CO/CQ.
Hướng dẫn lắp đặt và sử dụng (How-to)
- Bước 1: Định vị thiết bị: Lắp đặt bộ phát (Emitter) và bộ thu (Receiver) ở hai đầu đối diện. Sử dụng giá đỡ chuyên dụng để đảm bảo trục tia sáng thẳng hàng tuyệt đối.
- Bước 2: Đấu nối điện: Kết nối nguồn 10-30VDC theo sơ đồ dây. Lưu ý ngõ ra NPN sẽ kéo chân tín hiệu về mức 0V (GND) khi được kích hoạt.
- Bước 3: Căn chỉnh tín hiệu: Quan sát đèn LED chỉ báo trên bộ thu. Điều chỉnh vị trí cho đến khi đèn sáng ổn định ở trạng thái không có vật cản.
- Bước 4: Chọn chế độ hoạt động: Gạt công tắc sang Light ON (kích hoạt khi nhận ánh sáng) hoặc Dark ON (kích hoạt khi bị chắn sáng) tùy theo nhu cầu logic.
- Bước 5: Tinh chỉnh độ nhạy: Sử dụng biến trở tích hợp để điều chỉnh mức độ nhạy, đảm bảo cảm biến nhận diện chính xác nhất vật thể mục tiêu.
Sản phẩm đi kèm khuyên dùng (isRelatedTo)
- Giá đỡ (Bracket) chuyên dụng cho cảm biến Autonics.
- Cáp nối mở rộng chất lượng cao.
- Bộ nguồn DC 24V Switching chuẩn công nghiệp.
- Các dòng cảm biến quang phản xạ gương Autonics (cho cự ly ngắn).
Ứng dụng thực tế (Application)
- Logistics & Kho bãi: Kiểm soát xe tải, pallet và hàng hóa tại các cổng kho diện tích lớn.
- Dây chuyền sản xuất: Giám sát vật thể trên băng tải dài trong nhà máy thực phẩm, linh kiện điện tử.
- Giao thông thông minh: Hệ thống đếm xe, phát hiện vật cản tại bãi đỗ xe tự động.
- An toàn công nghiệp: Thiết lập hàng rào bảo vệ ảo xung quanh khu vực máy móc nguy hiểm.
Câu hỏi thường gặp (FAQ)
1. Cảm biến BJX30M-TDT hoạt động theo nguyên lý nào?
Sản phẩm hoạt động theo nguyên lý thu phát riêng. Bộ phát gửi chùm tia ánh sáng đến bộ thu; khi có vật thể chắn giữa, tín hiệu sẽ thay đổi để kích hoạt ngõ ra.
2. Tôi có thể dùng cảm biến này ngoài trời không?
Có, nhờ chuẩn IP65 chống bụi và nước. Tuy nhiên, để đạt hiệu quả cao nhất, bạn nên lắp thêm mái che để tránh nhiễu từ ánh nắng mặt trời trực tiếp.
3. Sự khác biệt giữa ngõ ra NPN và PNP là gì?
NPN (như mã BJX30M-TDT) sẽ kéo tín hiệu về mức 0V (GND) khi hoạt động, trong khi PNP sẽ cấp mức điện áp dương. Bạn cần chọn đúng loại phù hợp với PLC của mình.
4. Khoảng cách 30m có thay đổi tùy theo vật thể không?
Có. Khoảng cách 30m được tính dựa trên vật thể đục tối thiểu có đường kính 15mm. Vật thể nhỏ hơn hoặc trong suốt sẽ có khoảng cách phát hiện ngắn hơn.
5. Làm sao để phân biệt Light ON và Dark ON?
Light ON: Ngõ ra bật khi cảm biến "thấy" ánh sáng. Dark ON: Ngõ ra bật khi ánh sáng bị vật thể chắn mất.
6. Sản phẩm có dễ lắp đặt không?
Rất dễ. Sản phẩm đã đi kèm cáp và hỗ trợ giá đỡ, chỉ cần căn chỉnh hai đầu thu phát thẳng hàng là có thể sử dụng.
7. Tôi cần lưu ý gì về nguồn điện?
Cảm biến sử dụng điện áp DC từ 10V đến 30V. Bạn nên sử dụng nguồn 24VDC để đảm bảo sự ổn định cao nhất.
8. Tại sao tôi nên mua hàng tại AUT VN?
AUT VN cam kết hàng chính hãng 100%, cung cấp đầy đủ chứng từ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và chính sách bảo hành uy tín.
9. Thời gian đáp ứng 1ms có ý nghĩa gì?
Nó cho phép cảm biến phát hiện chính xác các vật thể di chuyển với tốc độ rất cao trên băng tải mà không bị bỏ sót.
10. Cảm biến có chống nhiễu tốt không?
Có, nhờ sử dụng bước sóng LED đỏ 660nm đặc trưng, giúp thiết bị hoạt động ổn định trong môi trường công nghiệp có nhiều ánh sáng nhiễu.
Nguồn tham khảo: Autonics Official Website
