Tại sao nên chọn loại Hiển thị kép (Dual Display)?

Hiển thị kép giúp theo dõi đồng thời giá trị thực tế (PV) và ngưỡng cài đặt (SV), giúp căn chỉnh chính xác và dự báo tình trạng sợi quang.

Thiết bị có chống nhiễu không?

Có, BFX-D1-N được thiết kế với mạch lọc nhiễu công nghiệp mạnh mẽ để hoạt động ổn định trong môi trường nhà máy.

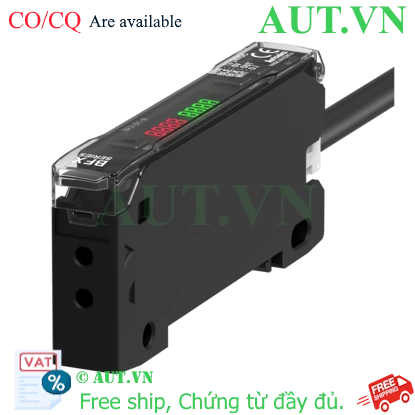

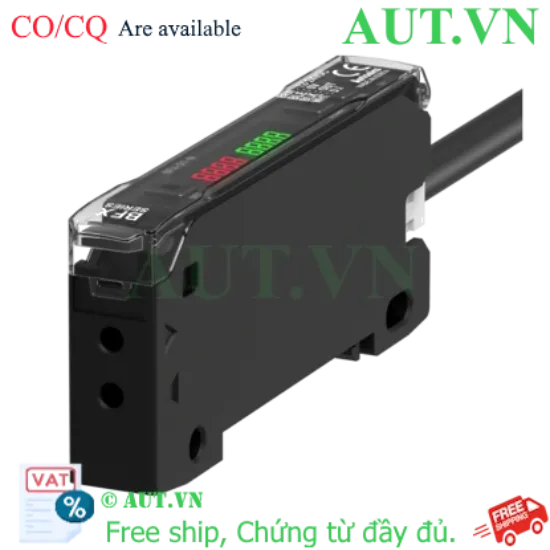

Cảm biến sợi quang Autonics BFX-D1-N | Hiển thị kép, Ngõ ra NPN, Đáp ứng 50µs

Hiển thị kép (Dual Display): Giám sát đồng thời giá trị thực tế (PV) và giá trị cài đặt (SV), giúp hiệu chỉnh cực nhanh.
Ngõ ra NPN: Chuẩn Open Collector, tương thích tuyệt đối với PLC và các bộ điều khiển công nghiệp.
Tốc độ phản hồi 50µs: Đáp ứng siêu tốc cho các dây chuyền sản xuất tốc độ cao, không bỏ sót vật thể.
3 Chế độ Teaching: Tự động, 1 điểm và 2 điểm, linh hoạt cho mọi bề mặt vật liệu từ trong suốt đến bóng.
Thiết kế Compact: Lắp đặt chuẩn DIN-rail, tối ưu hóa diện tích tủ điện công nghiệp.

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: BFX-D1-N

Tải xuống mẫu

Giá cũ: 962.850 ₫

Giá bán: 770.280 ₫

Số lượng:

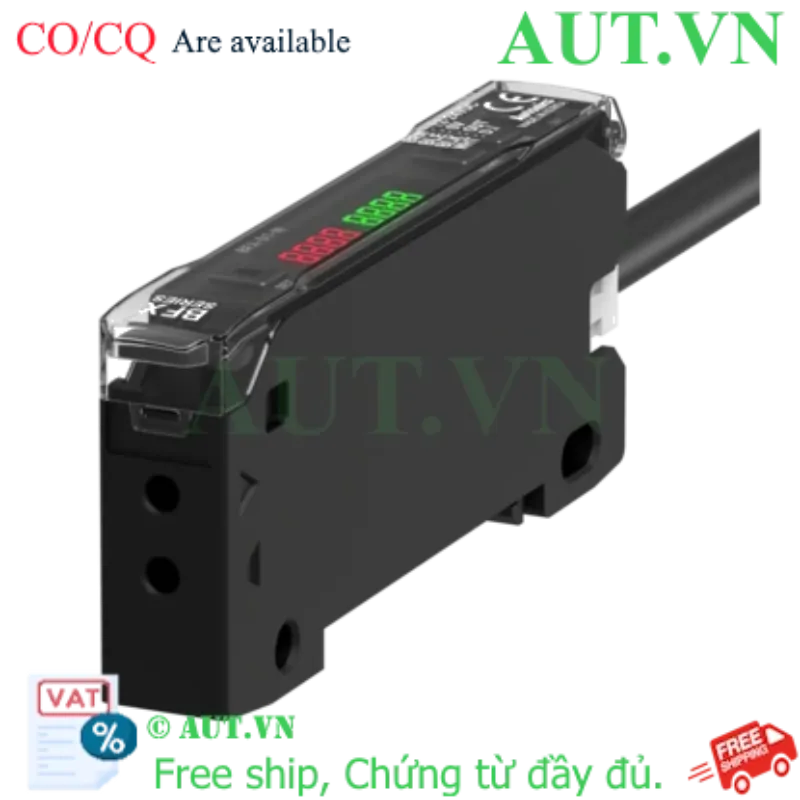

Giới thiệu Cảm biến sợi quang Autonics BFX-D1-N

Trong môi trường sản xuất tự động hóa hiện đại, việc phát hiện các vật thể siêu nhỏ với tốc độ cao đòi hỏi thiết bị phải có độ nhạy tuyệt đối và thời gian phản hồi cực ngắn. Cảm biến sợi quang Autonics BFX-D1-N chính là giải pháp hàng đầu cho bài toán này. Được phân phối chính hãng bởi AUT VN, BFX-D1-N không chỉ là một bộ khuếch đại tín hiệu thông thường mà còn là công cụ tối ưu giúp doanh nghiệp giảm thiểu sai sót, tăng năng suất dây chuyền.

Điểm đột phá của sản phẩm nằm ở công nghệ Hiển thị kép (Dual Display), cho phép kỹ thuật viên theo dõi trực tiếp sự chênh lệch giữa giá trị đo thực tế và ngưỡng cài đặt, loại bỏ hoàn toàn phương pháp "thử và sai" khi căn chỉnh thiết bị.

Điểm nổi bật của Autonics BFX-D1-N

Màn hình LED 7 đoạn kép: Hiển thị trực quan PV (Present Value) và SV (Set Value), giúp việc giám sát trạng thái hệ thống trở nên đơn giản và chính xác hơn bao giờ hết.
Phản hồi siêu tốc (Ultra-Fast Response): Với thời gian đáp ứng chỉ từ 50µs, BFX-D1-N dễ dàng phát hiện các chi tiết di chuyển với vận tốc cực lớn, lý tưởng cho các ứng dụng đếm sản phẩm hoặc kiểm tra lỗi linh kiện điện tử.
Công nghệ Teaching thông minh: Tích hợp 3 chế độ cài đặt (Auto, 1-point, 2-point), giúp thiết bị tự thích nghi với nhiều loại bề mặt vật liệu khác nhau (nhựa trong suốt, kim loại bóng, vật liệu mờ) mà không cần cấu hình phức tạp.
Độ bền công nghiệp: Đạt chuẩn bảo vệ IP40, thiết kế chống nhiễu điện từ mạnh mẽ, đảm bảo vận hành ổn định 24/7 trong môi trường nhà máy khắc nghiệt.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết giá trị
Model	BFX-D1-N
Loại ngõ ra	NPN Open Collector (Mạch thu hở)
Kiểu hiển thị	Màn hình kép LED 7 đoạn (Dual Display)
Nguồn sáng	LED đỏ (Bước sóng 660nm)
Điện áp nguồn cấp	12-24VDC (±10%)
Thời gian đáp ứng	50µs (High speed), 150µs (Standard), 10ms (Long)
Chế độ vận hành	Light-ON / Dark-ON (Có thể tùy chọn)
Cấp bảo vệ	IP40
Nhiệt độ hoạt động	-10 đến 50℃ (Không ngưng tụ)
Kiểu lắp đặt	DIN-rail

Nguồn tham khảo: Autonics Official Website

Lợi ích khi lựa chọn BFX-D1-N cho hệ thống của bạn

Tăng tỷ lệ sản phẩm đạt chuẩn: Độ chính xác cao giúp phát hiện chính xác các lỗi nhỏ nhất trên sản phẩm, giảm tỷ lệ hàng lỗi (NG) ra thị trường.
Rút ngắn thời gian Setup: Nhờ màn hình kép và chế độ Auto Teaching, thời gian cài đặt máy được giảm xuống mức tối thiểu, giúp vận hành nhanh chóng.
Tối ưu chi phí vận hành: Độ bền cao và khả năng chống nhiễu tốt giúp giảm chi phí bảo trì và thay thế linh kiện định kỳ.
Tiết kiệm không gian: Thiết kế mỏng, chuẩn DIN-rail cho phép lắp đặt mật độ cao trong tủ điện mà vẫn đảm bảo tản nhiệt tốt.

Hướng dẫn sử dụng và cài đặt (How to use)

Bước 1: Kết nối Fiber Unit: Lựa chọn sợi quang phù hợp (FT, FD hoặc FL) và gắn chắc chắn vào đầu cắm của BFX-D1-N. Đảm bảo không làm gập gãy sợi quang để tránh suy giảm tín hiệu.
Bước 2: Đấu nối điện: Cấp nguồn 12-24VDC. Lưu ý đấu đúng cực dương (+) và âm (-) theo sơ đồ NPN để tránh làm hỏng mạch điều khiển.
Bước 3: Cài đặt ngưỡng (Teaching):
- Auto Teaching: Đặt vật thể trước cảm biến và nhấn nút SET, máy sẽ tự tính toán ngưỡng tối ưu.
- 1-point/2-point Teaching: Tùy chỉnh thủ công để đạt được độ nhạy chính xác nhất cho các vật thể đặc thù như kính hoặc màng nhựa.
Bước 4: Kiểm tra vận hành: Quan sát giá trị PV thay đổi khi có vật đi qua. Nếu PV thay đổi rõ rệt và vượt qua ngưỡng SV, cảm biến sẽ kích hoạt ngõ ra.

Sản phẩm kết hợp khuyến nghị (isRelatedTo)

Để phát huy tối đa hiệu suất của bộ khuếch đại BFX-D1-N, quý khách nên kết hợp với các đầu dò sợi quang chính hãng Autonics sau:

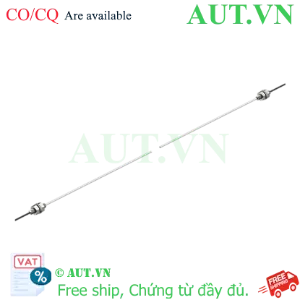

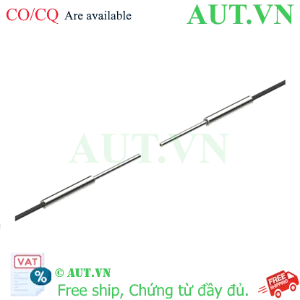

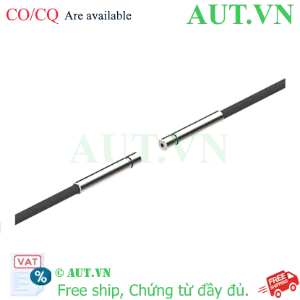

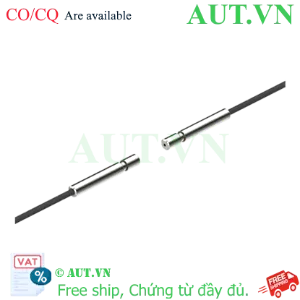

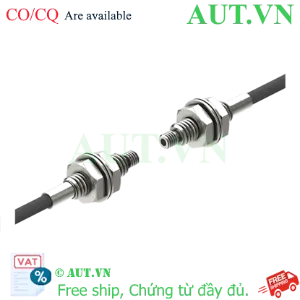

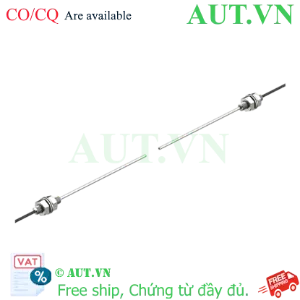

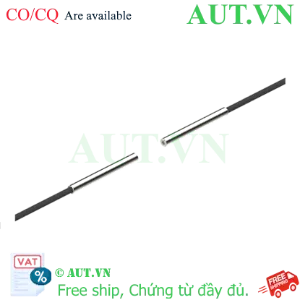

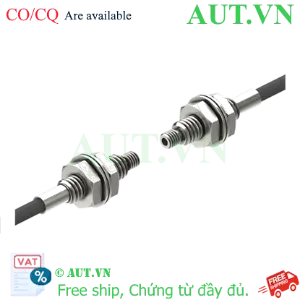

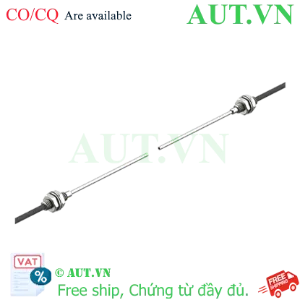

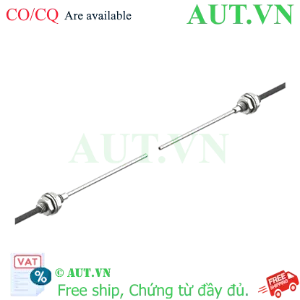

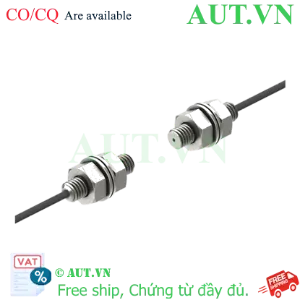

Sợi quang Series FT: Giải pháp cho phát hiện xuyên thấu, khoảng cách xa, độ tin cậy tuyệt đối.

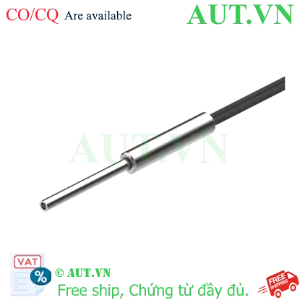

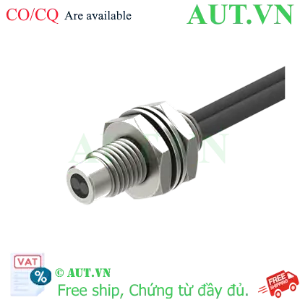

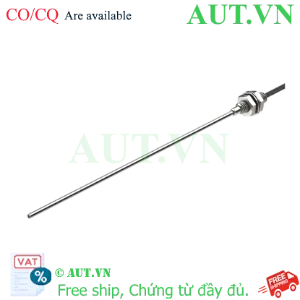

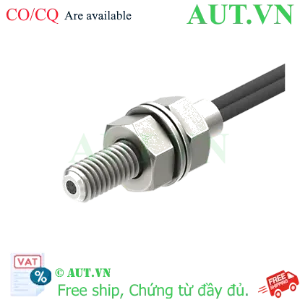

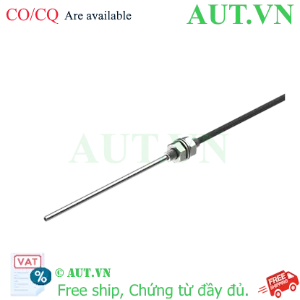

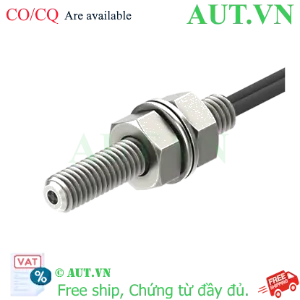

Sợi quang Series FD: Giải pháp phản xạ khuếch tán, lý tưởng cho không gian lắp đặt hạn chế.
Sợi quang Series FL: Giải pháp phản xạ gương, tăng cường khả năng phát hiện vật thể ở khoảng cách xa hơn.

Ứng dụng thực tế (Application)

Ngành Điện tử: Kiểm tra sự hiện diện của linh kiện dán SMD, kiểm tra chân chip trên bảng mạch PCB.
Ngành Đóng gói & Thực phẩm: Đếm sản phẩm tốc độ cao trên băng tải, phát hiện nắp chai, nhãn mác.
Ngành Cơ khí chính xác: Giám sát vị trí chi tiết trong máy CNC, cánh tay Robot tự động hóa.
Quản lý chất lỏng: Phát hiện mức chất lỏng trong ống dẫn nhỏ hoặc bình chứa dược phẩm.

FAQ - Câu hỏi thường gặp

1. BFX-D1-N và BFX-D1-P khác nhau như thế nào?
Điểm khác biệt duy nhất là kiểu ngõ ra. BFX-D1-N sử dụng NPN (Sinking) phù hợp với PLC chuẩn Nhật/Hàn; BFX-D1-P sử dụng PNP (Sourcing) phù hợp với PLC chuẩn Châu Âu.

2. Tại sao tôi nên chọn loại Hiển thị kép thay vì hiển thị đơn?
Hiển thị kép giúp bạn nhìn thấy đồng thời giá trị thực tế (PV) và ngưỡng cài đặt (SV). Điều này cực kỳ quan trọng để biết tín hiệu đang cách ngưỡng bao xa, giúp dự báo khi nào sợi quang bị bẩn cần vệ sinh.

3. Thời gian đáp ứng 50µs có ý nghĩa gì trong thực tế?
Nó có nghĩa là cảm biến phản hồi trong 0.00005 giây. Nếu sản phẩm chạy với tốc độ 10m/s và kích thước chỉ 1mm, BFX-D1-N vẫn có thể phát hiện chính xác mà không bị sót.

4. Thiết bị có bị nhiễu khi đặt gần biến tần hoặc động cơ lớn không?
BFX-D1-N được thiết kế với mạch lọc nhiễu công nghiệp. Tuy nhiên, để tối ưu, bạn nên sử dụng dây bọc kim (shielded cable) cho phần ngõ ra nối về PLC.

5. Tôi có thể dùng BFX-D1-N để phát hiện chai nhựa trong suốt không?
Hoàn toàn được. Khi kết hợp với sợi quang chuyên dụng cho vật trong suốt, khả năng khuếch đại mạnh mẽ của BFX-D1-N sẽ xử lý tín hiệu xuyên thấu một cách chính xác.

6. Chế độ Light-ON và Dark-ON là gì?
Light-ON: Ngõ ra ON khi có ánh sáng phản hồi về. Dark-ON: Ngõ ra ON khi ánh sáng bị vật thể che khuất. Bạn có thể tùy chọn chế độ này tùy theo logic điều khiển của hệ thống.

7. Làm sao để biết cảm biến đang hoạt động ổn định?
Hãy theo dõi giá trị PV trên màn hình. Nếu PV thay đổi ổn định khi có vật và không bị nhảy số bất thường (jitter), thiết bị đang hoạt động tốt.

8. Tôi nên chọn sợi quang loại nào đi kèm với BFX-D1-N?
Hãy dựa vào khoảng cách: Xuyên thấu dùng FT, Phản xạ khuếch tán dùng FD, và Phản xạ gương dùng FL. Liên hệ kỹ thuật AUT VN để được tư vấn mẫu cụ thể cho vật liệu của bạn.

9. BFX-D1-N có hỗ trợ lắp đặt trên thanh ray không?
Có, thiết bị hỗ trợ lắp đặt chuẩn DIN-rail, giúp việc lắp ráp vào tủ điện cực kỳ nhanh chóng và gọn gàng.

10. Chính sách bảo hành tại AUT VN cho sản phẩm này là gì?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Autonics. AUT VN cam kết hỗ trợ kỹ thuật trọn đời cho các khách hàng mua sản phẩm.

11. Tôi có thể thay đổi thời gian đáp ứng không?
Có, bạn có thể chọn giữa 3 chế độ: High speed (50µs), Standard (150µs) và Long (10ms) tùy vào yêu cầu về tốc độ hoặc độ ổn định của hệ thống.

12. Làm thế nào để reset thiết bị về cài đặt gốc?
Bạn có thể thực hiện thông qua tổ hợp phím chức năng trên mặt máy. Vui lòng tham khảo tài liệu Manual đi kèm hoặc liên hệ HOTLINE AUT VN để được hướng dẫn.
