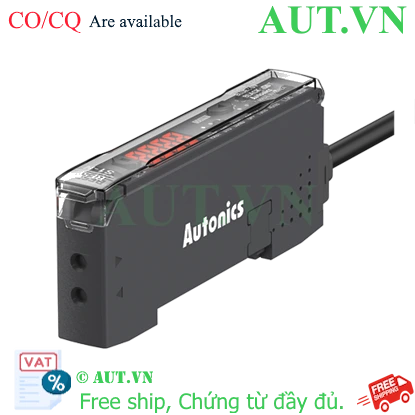

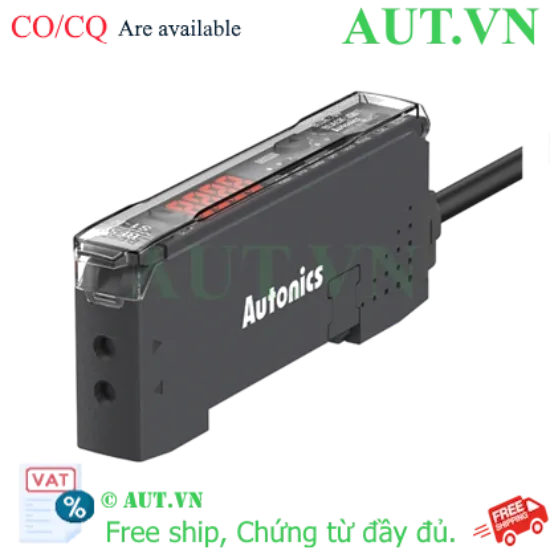

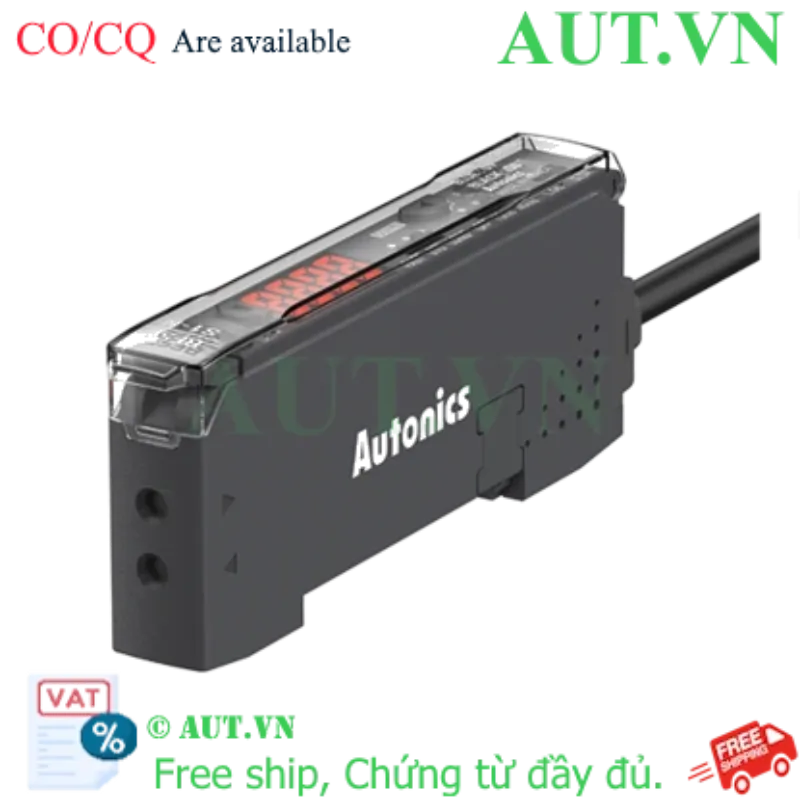

Cảm biến sợi quang Autonics BF5R-S1-P (PNP) - Hiển thị kép, Đáp ứng siêu tốc 150µs, Chống nhiễu tuyệt đối | AUT VN

Hiển thị kép thông minh: Màn hình LED 4 số hiển thị đồng thời giá trị thực và giá trị cài đặt, giúp hiệu chỉnh chính xác.
Ngõ ra PNP: Mạch thu hở (Open Collector), tương thích hoàn hảo với các dòng PLC chuẩn công nghiệp.
Tốc độ phản hồi siêu nhanh: Thời gian đáp ứng tùy chọn (150µs, 500µs, 4ms), tối ưu cho vật thể di chuyển tốc độ cao.
Công nghệ chống nhiễu chéo: Loại bỏ nhiễu giao thoa, cho phép lắp đặt nhiều thiết bị sát nhau trong tủ điện.
Cài đặt Auto-tuning: Tự động tối ưu hóa độ nhạy chỉ trong vài giây, giảm thời gian setup.

nhà chế tạo: Autonics

khả dụng: Trong kho

SKU: BF5R-S1-P

Tải xuống mẫu

Giá cũ: 1.860.900 ₫

Giá bán: 1.488.720 ₫

Số lượng:

Giới thiệu Cảm biến sợi quang Autonics BF5R-S1-P

Cảm biến sợi quang Autonics BF5R-S1-P là bộ khuếch đại tín hiệu cao cấp, giải pháp tối ưu để phát hiện các vật thể siêu nhỏ hoặc các ứng dụng yêu cầu độ chính xác tuyệt đối trong môi trường sản xuất tự động hóa. Được phân phối chính hãng bởi AUT VN, sản phẩm này là sự lựa chọn hàng đầu cho các dây chuyền lắp ráp linh kiện điện tử, đóng gói dược phẩm và quy trình kiểm tra chất lượng (QC) nghiêm ngặt.

Điểm nổi bật của Autonics BF5R-S1-P

Màn hình LED kép hiện đại: Khác với các dòng cơ bản, BF5R-S1-P cho phép theo dõi song song giá trị thực tế và giá trị ngưỡng (set-point), giúp việc tinh chỉnh trở nên trực quan và chính xác tuyệt đối.
Khả năng phản hồi cực nhanh: Với thời gian đáp ứng tối thiểu chỉ 150µs, thiết bị đảm bảo không bỏ sót bất kỳ chi tiết nào, ngay cả khi sản phẩm di chuyển trên băng tải với tốc độ cực cao.
Công nghệ chống nhiễu chéo (Interference Prevention): Thiết kế tối ưu giúp triệt tiêu nhiễu giao thoa điện từ, cho phép kỹ thuật viên lắp đặt nhiều bộ khuếch đại sát cạnh nhau mà không làm sai lệch tín hiệu đầu ra.
Kết nối I2C thông minh: Hỗ trợ liên kết tối đa 8 thiết bị, tối ưu hóa không gian lắp đặt và dễ dàng quản lý hệ thống tập trung.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết (BF5R-S1-P)
Model	BF5R-S1-P
Loại ngõ ra	PNP (Open Collector)
Nguồn cấp điện	12-24VDC ±10%
Thời gian đáp ứng	150µs / 500µs / 4ms (Có thể lựa chọn)
Chế độ vận hành	Light-ON / Dark-ON
Hiển thị	LED 7 đoạn, 4 chữ số (Màu đỏ)
Cấp bảo vệ	IP40
Giao tiếp	I2C (Liên kết tối đa 8 bộ)
Kích thước	Chuẩn DIN Rail

Nguồn tham khảo: Autonics Official Website

Lợi ích khi sử dụng BF5R-S1-P cho doanh nghiệp

Việc đầu tư vào Autonics BF5R-S1-P mang lại những giá trị vận hành thực tế vượt trội:

Tối ưu hóa thời gian Setup: Tính năng Auto-tuning loại bỏ việc điều chỉnh thủ công phức tạp, giúp đưa hệ thống vào vận hành nhanh hơn.
Nâng cao tỷ lệ sản phẩm đạt chuẩn (Yield Rate): Độ nhạy cực cao giúp phát hiện chính xác các lỗi siêu nhỏ, giảm thiểu tỷ lệ sản phẩm lỗi lọt ra thị trường.
Tiết kiệm không gian tủ điện: Nhờ khả năng chống nhiễu, các bộ khuếch đại có thể lắp sát nhau, tối ưu diện tích tủ điều khiển.

Hướng dẫn lắp đặt và vận hành (How to use)

Bước 1 - Kết nối quang học: Cắm cáp sợi quang (tương thích dòng FD/FT) vào đầu thu/phát của bộ khuếch đại BF5R-S1-P chắc chắn.
Bước 2 - Đấu nối điện: Kết nối nguồn 12-24VDC và dây tín hiệu ngõ ra PNP vào PLC hoặc Relay theo sơ đồ đấu nối của hãng.
Bước 3 - Cài đặt ngưỡng: Đặt vật thể mẫu tại vị trí cần phát hiện, nhấn nút Auto-tuning để thiết bị tự động tính toán điểm ngưỡng tối ưu.
Bước 4 - Tinh chỉnh: Theo dõi giá trị thực trên màn hình LED và điều chỉnh tăng/giảm nhẹ nếu cần để phù hợp với điều kiện ánh sáng môi trường.

Sản phẩm sử dụng chung và tương thích

Để đạt hiệu suất cao nhất, hãy kết hợp BF5R-S1-P với:

Cáp sợi quang Autonics dòng FD/FT: Lựa chọn sợi nhựa (Plastic) cho chi phí thấp hoặc sợi thủy tinh (Glass) cho môi trường nhiệt độ/hóa chất cao.
Phiên bản NPN tương đương: Autonics BF5R-S1-N (Dành cho PLC ngõ vào NPN).
Bộ khuếch đại dòng BF4R: Giải pháp kinh tế cho các ứng dụng không yêu cầu hiển thị kép.

Ứng dụng thực tế (Application)

Sản xuất Điện tử: Kiểm tra sự hiện diện của chip SMD, tụ điện siêu nhỏ trên bảng mạch PCB.
Công nghiệp Dược phẩm: Phát hiện vỉ thuốc thiếu viên, kiểm tra nắp chai lọ thuốc nhỏ mắt.
Ngành Ô tô: Giám sát các chi tiết cơ khí chính xác cao trong dây chuyền lắp ráp tự động.
Đóng gói bao bì: Phát hiện nhãn mác, kiểm tra bao bì màng co trong suốt hoặc vật thể có độ phản xạ thấp.

Câu hỏi thường gặp (FAQ)

1. Sự khác biệt chính giữa BF5R-S1-P và BF5R-S1-N là gì?
Điểm khác biệt nằm ở kiểu ngõ ra. BF5R-S1-P dùng ngõ ra PNP (phát mức cao), trong khi BF5R-S1-N dùng ngõ ra NPN (phát mức thấp). Bạn cần chọn đúng loại theo yêu cầu của PLC.

2. Tại sao nên chọn BF5R thay vì dòng BF4R?
BF5R sở hữu màn hình hiển thị kép (xem đồng thời giá trị thực và giá trị cài đặt) và khả năng chống nhiễu tốt hơn, giúp setup nhanh và chính xác hơn.

3. Tính năng Auto-tuning hoạt động như thế nào?
Thiết bị tự đo cường độ ánh sáng khi có vật và không có vật, sau đó tự động đặt điểm ngưỡng (set-point) ở giữa hai mức này để tối ưu phát hiện.

4. Thời gian đáp ứng 150µs có quan trọng không?
Rất quan trọng. Với băng tải tốc độ cao, nếu cảm biến đáp ứng chậm, vật thể sẽ đi qua trước khi tín hiệu kịp gửi về PLC, dẫn đến bỏ sót sản phẩm.

5. Tôi có thể lắp nhiều bộ BF5R sát nhau không?
Hoàn toàn được. Nhờ tính năng chống nhiễu chéo, tín hiệu của bộ này sẽ không gây ảnh hưởng đến bộ bên cạnh.

6. Cảm biến này có chịu được môi trường dầu mỡ không?
Bộ khuếch đại có chuẩn IP40 nên phải lắp trong tủ điện. Tuy nhiên, bạn có thể chọn loại sợi quang chịu dầu/hóa chất để lắp tại vị trí đo.

7. Giao tiếp I2C trên BF5R-S1-P dùng để làm gì?
I2C cho phép liên kết tối đa 8 bộ khuếch đại để đồng bộ hóa cài đặt hoặc quản lý thông số tập trung, giảm thời gian vận hành.

8. BF5R-S1-P có hỗ trợ chế độ Light-ON và Dark-ON không?
Có, bạn có thể dễ dàng chuyển đổi giữa hai chế độ tùy theo mục đích: kích hoạt ngõ ra khi có vật hoặc khi mất vật.

9. Tôi nên chọn loại sợi quang nào đi kèm?
Sợi nhựa (Plastic) cho ứng dụng thông thường; Sợi thủy tinh (Glass) cho môi trường nhiệt độ cao hoặc yêu cầu truyền dẫn xa.

10. Làm sao để phân biệt hàng chính hãng Autonics tại AUT VN?
Sản phẩm tại AUT VN đầy đủ CO/CQ, tem bảo hành chính hãng và được hỗ trợ kỹ thuật trực tiếp từ chuyên gia.

11. Nếu tôi đấu nhầm nguồn điện thì sao?
Thiết bị yêu cầu nguồn 12-24VDC. Việc cấp nguồn AC hoặc quá áp sẽ gây hỏng hóc linh kiện ngay lập tức.

12. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo tiêu chuẩn Autonics toàn cầu. Vui lòng liên hệ AUT VN để nhận chi tiết chính sách bảo hành.
