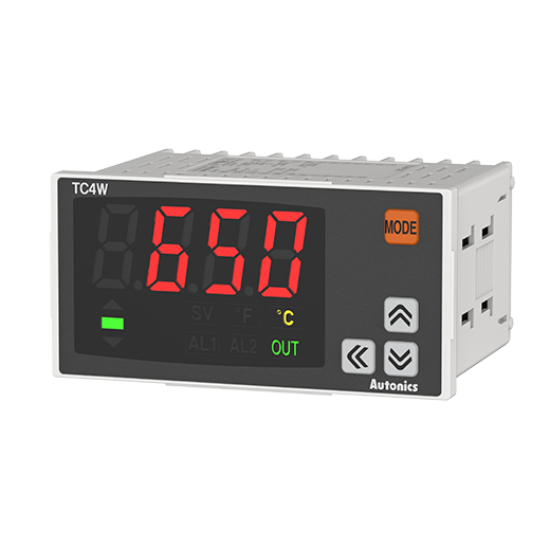

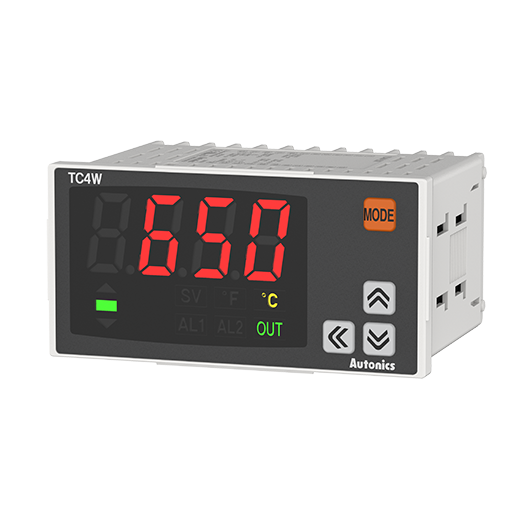

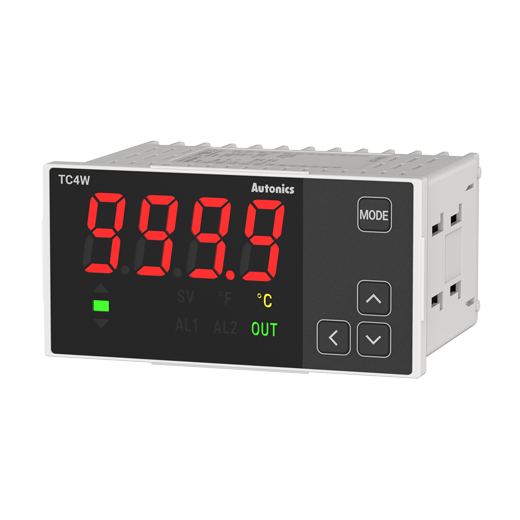

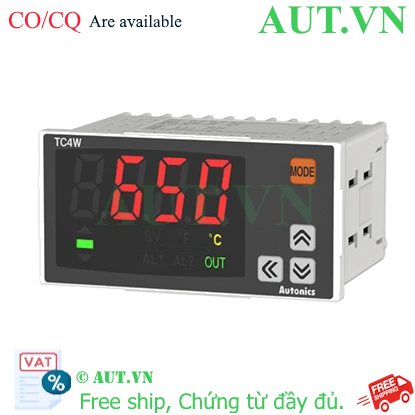

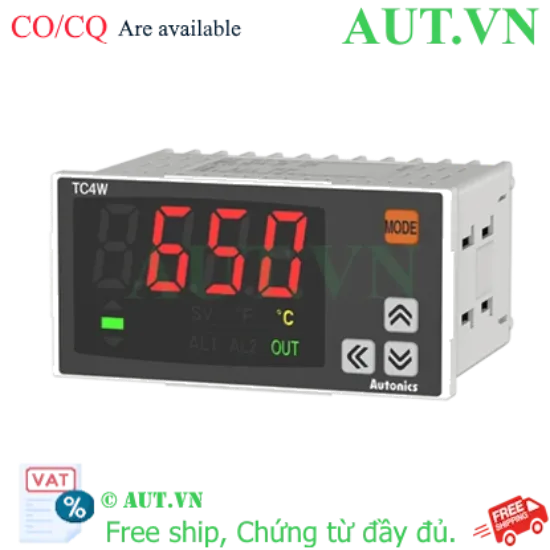

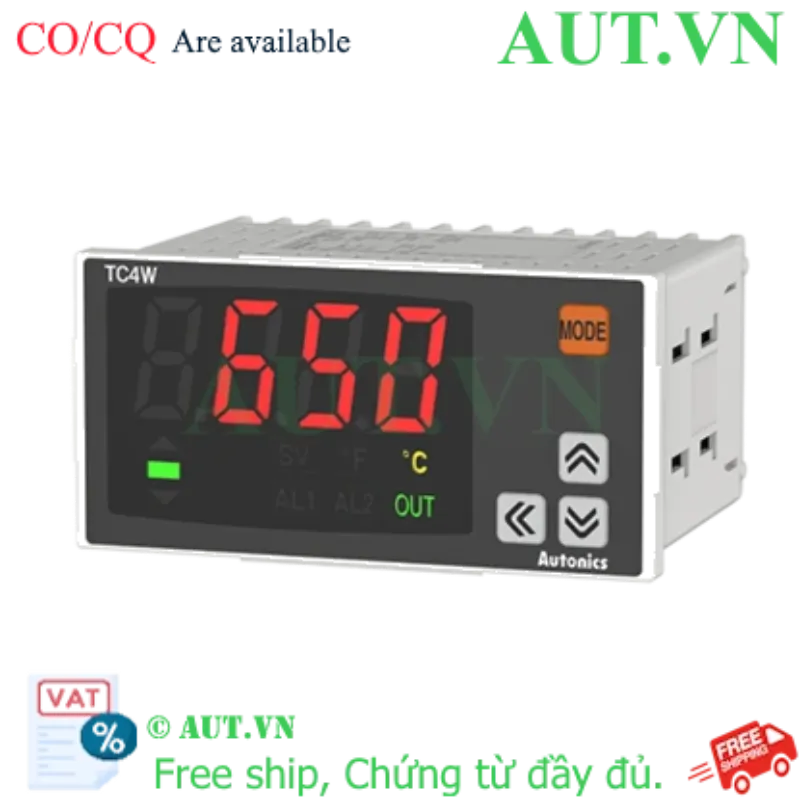

Giới thiệu Bộ Điều Khiển Nhiệt Độ Autonics TC4W-22R
Bạn đang gặp vấn đề về sự dao động nhiệt độ trong quy trình sản xuất? Bộ điều khiển nhiệt độ Autonics TC4W-22R chính là giải pháp kỹ thuật tối ưu giúp kiểm soát nhiệt độ đạt độ chính xác tuyệt đối. Với sự kết hợp giữa thuật toán PID thông minh và khả năng tương thích đa dạng cảm biến, TC4W-22R đảm bảo duy trì nhiệt độ tại điểm cài đặt (SV) một cách ổn định nhất, loại bỏ hoàn toàn hiện tượng vọt lố nhiệt (overshoot) gây ảnh hưởng đến chất lượng sản phẩm.
Tại AUT VN, chúng tôi cung cấp dòng sản phẩm Autonics TC4W-22R chính hãng, đáp ứng các tiêu chuẩn khắt khe nhất của các nhà máy tự động hóa hiện đại.
Điểm nổi bật của Autonics TC4W-22R
- Kiểm soát nhiệt độ PID cực chuẩn: Tự động điều chỉnh thông số để nhiệt độ luôn ổn định, giúp bảo vệ linh kiện và tiết kiệm điện năng.
- Khả năng tương thích siêu rộng: Không giới hạn loại cảm biến, thiết bị hỗ trợ cả cặp nhiệt điện (Thermocouple K, J, L) lẫn nhiệt điện trở (RTD Pt100, Cu50).
- Điều khiển kép (Dual Output) mạnh mẽ: Sở hữu 2 ngõ ra độc lập, cho phép vận hành đồng thời cả chế độ gia nhiệt (Heating) và làm mát (Cooling) trong cùng một thiết bị.
- Thiết kế chuẩn công nghiệp: Kích thước 96x48mm giúp tiết kiệm diện tích tủ điện, màn hình LED hiển thị rõ nét ngay cả trong môi trường thiếu sáng.
Bảng thông số kỹ thuật chi tiết
| Thông số kỹ thuật |
Giá trị chi tiết |
| Kích thước lắp đặt (Mounting size) |
Chuẩn DIN W96 × H48mm |
| Hiển thị (Display) |
LED 7 đoạn, 4 chữ số (Độ sáng cao) |
| Phương thức điều khiển (Control method) |
ON/OFF, P, PI, PD, PID |
| Ngõ vào tín hiệu (Input) |
Thermocouple: K(CA), J(IC), L(IC); RTD: Pt100Ω, Cu50Ω |
| Chu kỳ lấy mẫu (Sampling period) |
100ms |
| Ngõ ra điều khiển (Output) |
Relay (250VAC ~ 3A) hoặc Điều khiển SSR (12VDC) |
| Ngõ ra cảnh báo (Alarm output) |
Hỗ trợ 2 ngõ ra cảnh báo (Alarm 1/2) |
| Nguồn cấp (Power supply) |
24VAC ~ 50/60Hz hoặc 24-48VDC |
| Độ chính xác (Accuracy) |
PV ±0.5% hoặc ±1℃ (tại 23℃±5℃) |
| Điều kiện môi trường |
-10 đến 50℃, Độ ẩm 35 đến 85%RH |
Nguồn tham khảo: Autonics Official Website
Lợi ích khi đầu tư Autonics TC4W-22R
- Nâng cao chất lượng sản phẩm: Duy trì nhiệt độ ổn định giúp các quy trình như sấy, đúc, hoặc tiệt trùng đạt chuẩn 100%.
- Tối ưu chi phí vận hành: Chế độ PID giúp giảm thiểu sự đóng ngắt thừa, kéo dài tuổi thọ cho relay và các thiết bị chấp hành.
- Dễ dàng lắp đặt và thay thế: Với kích thước chuẩn DIN, việc nâng cấp hoặc thay thế thiết bị cũ trở nên cực kỳ nhanh chóng.
- Độ bền cao: Sản phẩm được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Hướng dẫn sử dụng nhanh (How-to)
- Bước 1 - Đấu nối thiết bị: Kết nối nguồn cấp (24VAC/VDC) và cảm biến nhiệt (Can nhiệt hoặc Pt100) vào các chân terminal theo sơ đồ đấu nối của hãng.
- Bước 2 - Cấu hình loại cảm biến: Truy cập menu cài đặt (Parameter menu), chọn đúng loại ngõ vào tương ứng (ví dụ: 'K' cho Thermocouple K hoặc 'Pt' cho Pt100).
- Bước 3 - Cài đặt giá trị nhiệt độ (SV): Sử dụng phím mũi tên trên mặt thiết bị để nhập nhiệt độ mong muốn.
- Bước 4 - Chạy tính năng Auto-tuning: Để thiết bị tự tính toán thông số PID tối ưu, hãy kích hoạt chế độ Auto-tuning và chờ quá trình hoàn tất.
- Bước 5 - Kiểm tra vận hành: Quan sát giá trị PV (nhiệt độ thực tế) trên màn hình để đảm bảo nhiệt độ đang tiệm cận với giá trị SV cài đặt.
Sản phẩm sử dụng chung (isRelatedTo)
Để hệ thống điều khiển nhiệt độ đạt hiệu suất cao nhất, bạn nên kết hợp Autonics TC4W-22R với:
- Relay bán dẫn (SSR) Autonics: Giúp đóng ngắt cực nhanh, lý tưởng cho điều khiển PID.
- Cảm biến nhiệt độ chuyên dụng: Can nhiệt loại K, J hoặc cảm biến Pt100 chính hãng.
- Khởi động từ (Contactor): Dùng cho các hệ thống tải công suất lớn.
Ứng dụng thực tế (Application)
- Ngành nhựa: Kiểm soát nhiệt độ máy ép nhựa, máy đùn nhựa, máy thổi chai.
- Ngành thực phẩm: Lò sấy, máy đóng gói, hệ thống tiệt trùng thực phẩm.
- Ngành hóa chất & Dược phẩm: Các bồn phản ứng hóa học, lò nhiệt yêu cầu độ chính xác cao.
- Hệ thống HVAC: Kiểm soát nhiệt độ không khí trong các nhà máy quy mô lớn.
Câu hỏi thường gặp (FAQ)
1. Tôi cần lưu ý gì khi chọn nguồn cấp cho TC4W-22R?
Sản phẩm này sử dụng nguồn 24VAC hoặc 24-48VDC. Bạn cần kiểm tra kỹ tủ điện để tránh đấu nhầm nguồn 220V gây cháy thiết bị ngay lập tức.
2. TC4W-22R có thể điều khiển đồng thời cả làm nóng và làm mát không?
Có, với 2 ngõ ra điều khiển độc lập, bạn có thể thiết lập một ngõ ra cho gia nhiệt và một ngõ ra cho quá trình làm mát.
3. Tại sao tôi nên dùng chế độ PID thay vì ON/OFF thông thường?
Chế độ PID giúp nhiệt độ đạt đến điểm cài đặt mượt mà, không bị dao động lớn, giúp tiết kiệm điện và ổn định quy trình sản xuất.
4. Làm thế nào để thiết bị tự tìm thông số PID chuẩn nhất?
Hãy sử dụng tính năng Auto-tuning. Thiết bị sẽ tự thực hiện một chu kỳ nhiệt để tính toán các hệ số P, I, D phù hợp nhất với hệ thống của bạn.
5. Tôi có thể dùng cảm biến Pt100 cho model này không?
Hoàn toàn được. TC4W-22R hỗ trợ đa dạng cả cặp nhiệt điện (Thermocouple) và nhiệt điện trở (RTD Pt100).
6. Nếu màn hình hiển thị lỗi S.Err thì phải xử lý thế nào?
Đây là lỗi cảm biến (Sensor Error). Bạn hãy kiểm tra lại dây dẫn cảm biến có bị đứt, lỏng hoặc đấu nhầm chân hay không.
7. Ngõ ra Relay có thể chịu tải trực tiếp được không?
Ngõ ra Relay chịu tải tối đa 250VAC ~ 3A. Nếu tải của bạn là thiết bị công suất lớn, bạn nên sử dụng qua SSR hoặc Contactor để đảm bảo độ bền.
8. Sản phẩm có đầy đủ chứng nhận CO/CQ không?
Tại AUT VN, tất cả sản phẩm Autonics đều được cung cấp đầy đủ CO/CQ chính hãng, đảm bảo nguồn gốc xuất xứ.
9. Chính sách bảo hành tại AUT VN như thế nào?
Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất Autonics.
10. AUT VN có hỗ trợ kỹ thuật cài đặt không?
Có, đội ngũ kỹ thuật chuyên nghiệp của AUT VN luôn sẵn sàng hỗ trợ tư vấn và hướng dẫn cài đặt qua điện thoại hoặc trực tiếp.
