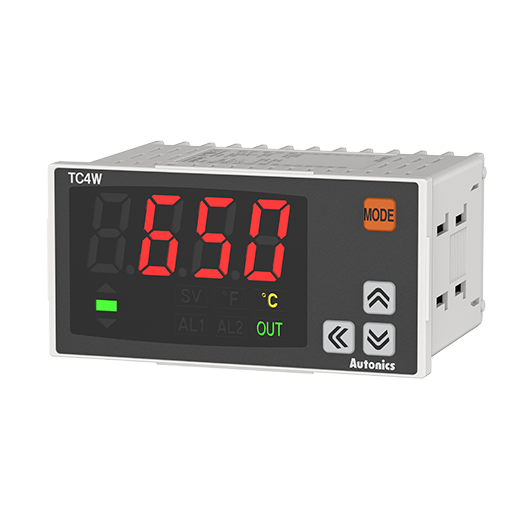

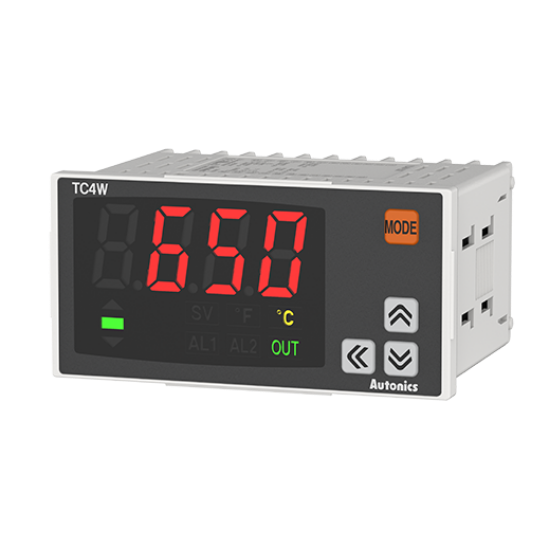

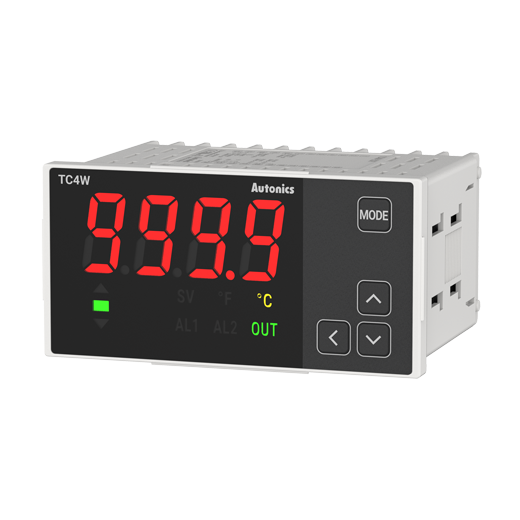

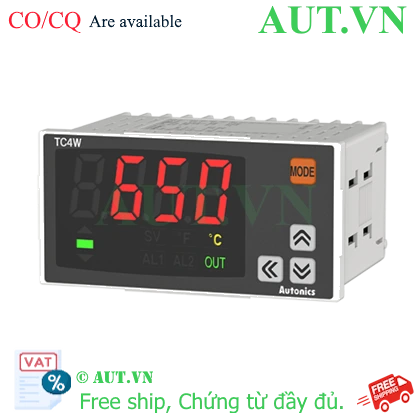

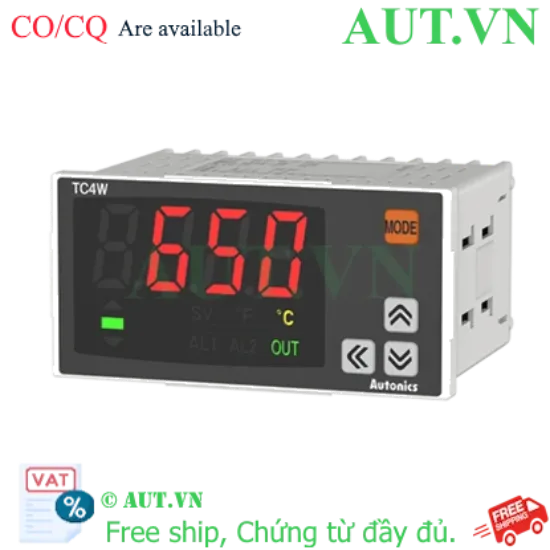

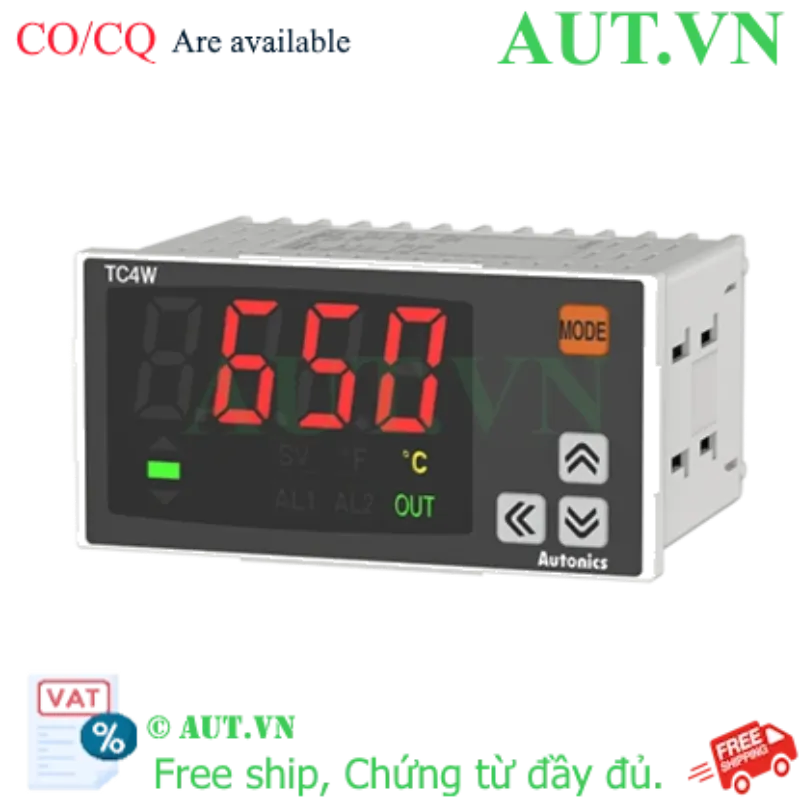

Giới thiệu về Đồng hồ nhiệt Autonics TC4W-N4R
Đồng hồ nhiệt Autonics TC4W-N4R là bộ điều khiển nhiệt độ kỹ thuật số cao cấp, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong việc kiểm soát nhiệt độ công nghiệp. Với khả năng điều khiển PID thông minh, sản phẩm giúp loại bỏ hiện tượng vọt lố (overshoot), duy trì mức nhiệt ổn định tuyệt đối cho hệ thống của bạn. Được phân phối chính hãng bởi AUT VN, TC4W-N4R là sự lựa chọn hàng đầu cho các kỹ sư tự động hóa nhờ độ bền cao và vận hành tin cậy.
Điểm nổi bật của Autonics TC4W-N4R
- Thuật toán PID tiên tiến: Tự động tối ưu hóa thông số điều khiển để đạt được điểm cài đặt nhanh nhất và ổn định nhất.
- Đa năng trong kết nối: Tương thích với hầu hết các loại cảm biến nhiệt phổ biến hiện nay (K, J, L, Pt100, Cu50).
- Ngõ ra linh hoạt: Hỗ trợ cả Relay (cho tải nhỏ) và điều khiển SSR (cho các ứng dụng yêu cầu đóng ngắt tần suất cao).
- Hiển thị trực quan: Màn hình LED 7 đoạn 4 số rõ nét, dễ dàng theo dõi giá trị PV (Present Value) và SV (Set Value).
Bảng thông số kỹ thuật chi tiết
| Thông số |
Chi tiết kỹ thuật |
| Kích thước | DIN W96 × H48mm |
| Phương pháp hiển thị | LED 7 đoạn 4 số |
| Phương thức điều khiển | ON/OFF, P, PI, PD, PID |
| Loại ngõ vào | Thermocouple: K(CA), J(IC), L(IC) / RTD: DPt100Ω, Cu50Ω |
| Chu kỳ lấy mẫu | 100ms |
| Ngõ ra điều khiển | Relay (250VAC ~ 3A) hoặc điều khiển SSR (12VDC) [ON/OFF, Phase, Cycle] |
| Nguồn cấp | 100-240VAC ~ 50/60Hz |
| Độ chính xác (RTD) | Phòng (23℃±5℃): PV ±0.5% hoặc ±1℃ (chọn mức cao hơn) ±1 chữ số |
| Độ chính xác (TC) | Phòng (23℃±5℃): PV ±0.5% hoặc ±1℃ (chọn mức cao hơn) ±1 chữ số |
| Độ trễ (Hysteresis) | 1 đến 100℃/℉ (0.1 đến 50.0℃/℉) |
| Thời gian tích phân | 0 đến 9999 giây |
| Môi trường hoạt động | -10 đến 50℃, Độ ẩm 35 đến 85%RH |
| Cách điện | Cách điện kép hoặc gia cố (Dielectric strength: AC power 2kV) |
| Trọng lượng | Xấp xỉ 194g |
Lợi ích khi sử dụng TC4W-N4R
- Tăng năng suất: Giảm thiểu sai số nhiệt độ, tránh hư hỏng sản phẩm do quá nhiệt hoặc thiếu nhiệt.
- Tiết kiệm năng lượng: Điều khiển PID chính xác giúp thiết bị sưởi/làm mát không phải hoạt động dư thừa.
- Lắp đặt nhanh chóng: Kích thước DIN chuẩn giúp thay thế các dòng đồng hồ cũ mà không cần khoét lại tủ điện.
- An tâm tuyệt đối: Sản phẩm chính hãng từ Autonics Vina, bảo hành đầy đủ và hỗ trợ kỹ thuật từ AUT VN.
Hướng dẫn sử dụng cơ bản (How-to)
- Bước 1 - Đấu nối: Kết nối nguồn cấp (100-240VAC) và đấu nối cảm biến nhiệt (TC hoặc RTD) vào đúng cực của thiết bị.
- Bước 2 - Cài đặt loại đầu vào: Vào menu cài đặt để chọn loại cảm biến tương ứng (ví dụ: chọn 'K' cho can nhiệt loại K).
- Bước 3 - Thiết lập giá trị SV: Sử dụng phím điều hướng để cài đặt nhiệt độ mong muốn (Set Value).
- Bước 4 - Tự động điều chỉnh (Auto-Tuning): Kích hoạt chức năng AT để thiết bị tự tính toán thông số PID phù hợp với môi trường thực tế.
- Bước 5 - Vận hành: Theo dõi giá trị PV trên màn hình để đảm bảo hệ thống vận hành ổn định.
Sản phẩm sử dụng chung
Để hệ thống hoạt động hiệu quả nhất, Autonics TC4W-N4R thường được kết hợp với:
- SSR (Solid State Relay): Sử dụng ngõ ra 12VDC để đóng ngắt thanh nhiệt tần suất cao, tăng tuổi thọ hệ thống.
- Cảm biến nhiệt độ Autonics: Can nhiệt loại K, J hoặc Pt100 chính hãng để đảm bảo độ chính xác đo lường.
- Khởi động từ (Contactor): Đối với các tải điện trở lớn sử dụng ngõ ra Relay.
Ứng dụng thực tế của sản phẩm
Đồng hồ nhiệt TC4W-N4R được ứng dụng rộng rãi trong:
- Máy ép nhựa, máy đúc khuôn nhiệt.
- Lò sấy công nghiệp, lò nướng thực phẩm, lò luyện kim.
- Hệ thống điều hòa không khí, kho lạnh bảo quản.
- Các dây chuyền sản xuất hóa chất, dược phẩm yêu cầu kiểm soát nhiệt nghiêm ngặt.
Câu hỏi thường gặp (FAQ)
1. TC4W-N4R khác gì so với các dòng TC4S?
TC4W-N4R thường tích hợp nhiều tùy chọn ngõ ra linh hoạt hơn và hỗ trợ dải đầu vào rộng hơn, phù hợp cho các ứng dụng phức tạp.
2. Tôi có thể dùng Pt100 cho đồng hồ này không?
Có, sản phẩm hỗ trợ hoàn toàn RTD DPt100Ω và Cu50Ω.
3. Làm sao để thực hiện Auto-Tuning?
Bạn vào menu cài đặt, tìm mục AT và chuyển sang ON. Thiết bị sẽ tự chạy thử để tìm thông số PID tối ưu.
4. Sản phẩm này có chống nước không?
Thiết bị được thiết kế lắp tủ điện (DIN), không chống nước trực tiếp. Vui lòng lắp trong tủ điện bảo vệ.
5. Ngõ ra Relay chịu tải được bao nhiêu?
Ngõ ra Relay chịu được tối đa 250VAC ~ 3A.
6. Nếu tôi muốn điều khiển SSR thì dùng ngõ ra nào?
Sử dụng ngõ ra Voltage output (12VDC) để kích cho SSR.
7. AUT VN có hỗ trợ cài đặt không?
Có, AUT VN miễn phí hỗ trợ hướng dẫn cài đặt và sử dụng cho khách hàng mua sản phẩm.
8. Thời gian bảo hành của sản phẩm là bao lâu?
Sản phẩm được bảo hành theo chính sách chính hãng của Autonics Việt Nam.
9. Tôi có thể thay thế đồng hồ cũ 96x48mm bằng mẫu này không?
Hoàn toàn được vì đây là kích thước DIN tiêu chuẩn toàn cầu.
10. Làm sao để phân biệt hàng chính hãng?
Sản phẩm bán bởi AUT VN có đầy đủ CO/CQ công chứng từ Autonics Vina.
