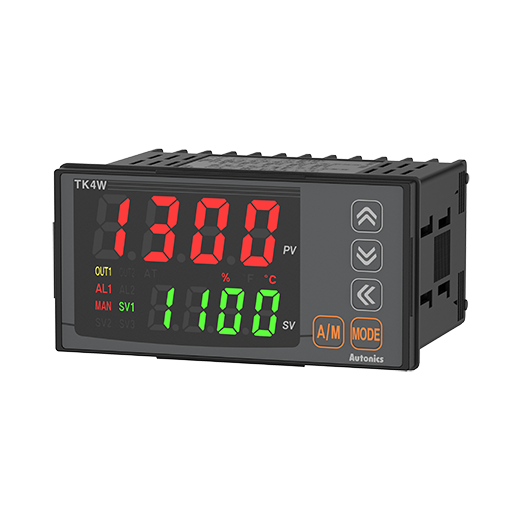

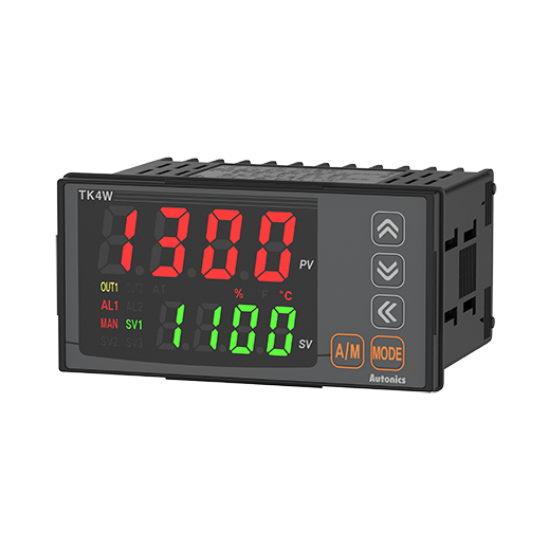

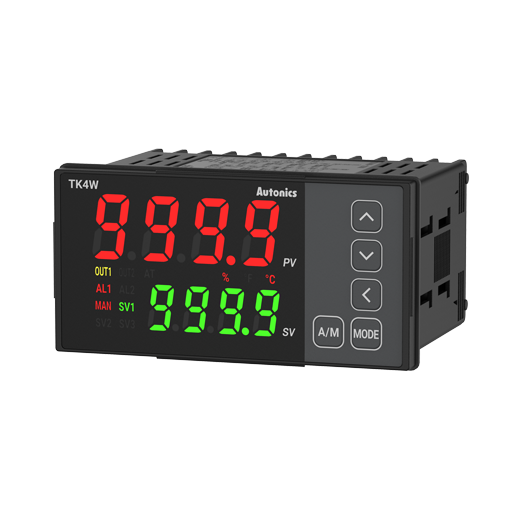

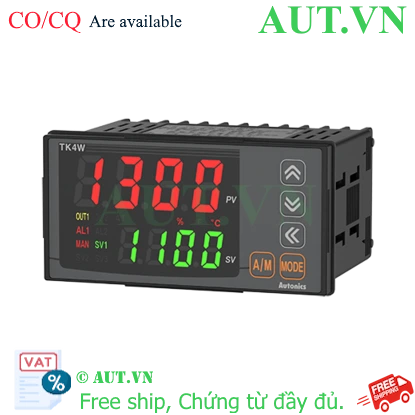

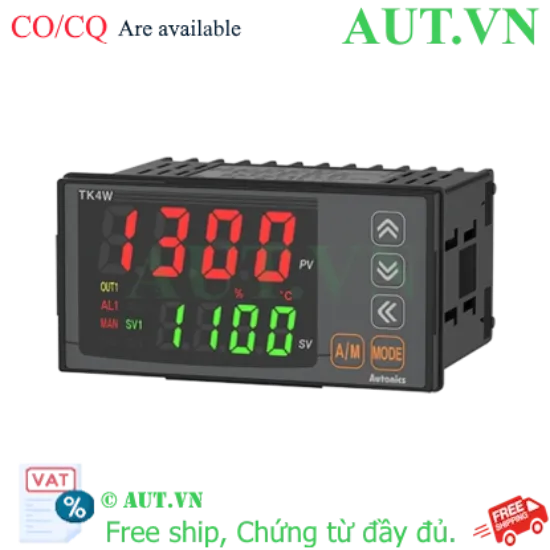

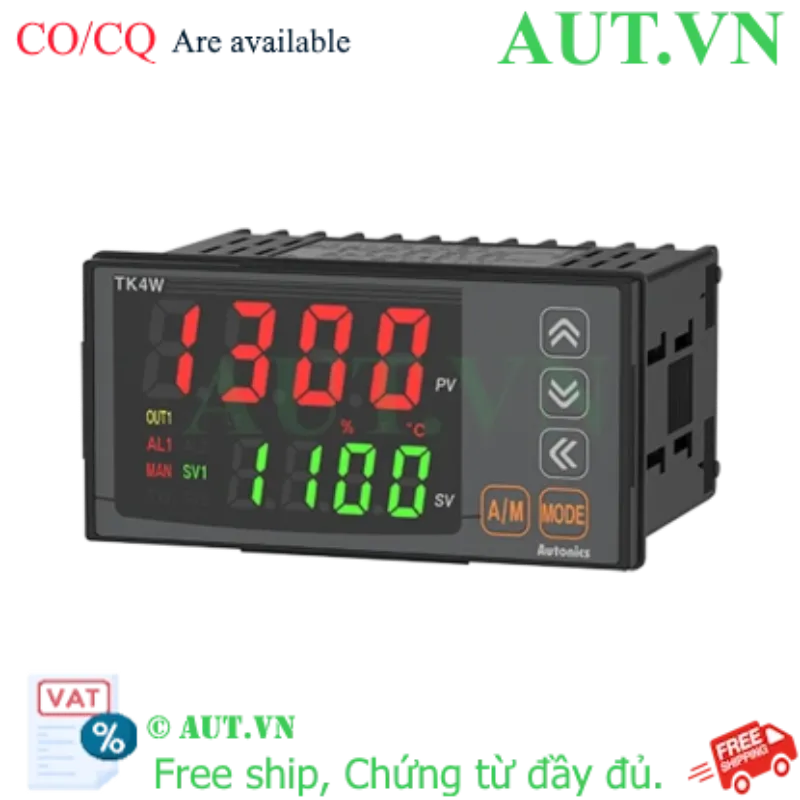

Bộ Điều Khiển Nhiệt Độ Autonics TK4W-B2CR | PID Chính Xác, Ngõ Ra SSR/Relay, 48x48mm

  • Điều khiển PID Auto-Tuning: Tự động tối ưu hóa thông số, triệt tiêu hiện tượng vọt lố (overshoot), đảm bảo nhiệt độ ổn định tuyệt đối.
  • Ngõ ra kép linh hoạt: Tích hợp 1 ngõ SSR (đóng cắt tốc độ cao) và 1 ngõ Relay (cảnh báo/dự phòng), đáp ứng mọi nhu cầu điều khiển.
  • Đầu vào vạn năng (Universal Input): Tương thích hoàn hảo với các loại cảm biến Thermocouple, RTD (Pt100) và tín hiệu Analog (4-20mA, 0-10V).
  • Nguồn cấp dải rộng & Bảo vệ IP65: Hoạt động bền bỉ với nguồn 24-48VDC, mặt trước chống bụi và nước chuẩn IP65.
nhà chế tạo: Autonics
SKU: TK4W-B2CR
Giá cũ: 2.851.650 ₫
2.281.320 ₫

Giới thiệu về Bộ Điều Khiển Nhiệt Độ Autonics TK4W-B2CR

Bộ điều khiển nhiệt độ Autonics TK4W-B2CR (hay còn gọi là đồng hồ nhiệt PID) là giải pháp kiểm soát nhiệt độ cao cấp thuộc dòng TK4W thế hệ mới từ thương hiệu Autonics. Trong các quy trình sản xuất công nghiệp đòi hỏi sự khắt khe về nhiệt độ, TK4W-B2CR nổi lên như một lựa chọn hàng đầu nhờ khả năng kiểm soát sai số cực thấp và độ bền vượt trội.

Thiết bị không chỉ dừng lại ở việc hiển thị giá trị nhiệt mà còn tích hợp thuật toán PID tiên tiến, cho phép chủ động điều chỉnh công suất sưởi hoặc làm lạnh để duy trì mức nhiệt tại điểm đặt (set-point) một cách mượt mà nhất. Đặc biệt, sự kết hợp giữa ngõ ra SSR và Relay giúp kỹ sư dễ dàng thiết kế hệ thống điều khiển kép. Khi lựa chọn sản phẩm tại AUT VN, quý khách sẽ nhận được sản phẩm chính hãng 100% cùng dịch vụ hỗ trợ kỹ thuật chuyên sâu.

Điểm nổi bật của Autonics TK4W-B2CR

  • Thuật toán PID Auto-Tuning thông minh: Tự động phân tích đặc tính nhiệt của hệ thống để thiết lập thông số P, I, D tối ưu, giúp nhiệt độ đạt đích nhanh chóng mà không gây biến động lớn.
  • Khả năng tương thích đa dạng: Hỗ trợ dải cảm biến cực rộng từ Thermocouple (K, J, T...) đến RTD (Pt100) và các tín hiệu Analog, giúp tối ưu hóa chi phí đầu tư thiết bị ngoại vi.
  • Thiết kế chuẩn công nghiệp: Màn hình LED 7 đoạn siêu sáng giúp quan sát rõ ràng từ xa. Mặt trước đạt chuẩn IP65, bảo vệ thiết bị khỏi bụi bẩn và độ ẩm trong nhà máy.
  • Hệ thống điều khiển kép (Dual Output): Ngõ SSR cho phép đóng cắt tần số cao, không gây tiếng ồn; trong khi ngõ Relay hỗ trợ các tác vụ cảnh báo hoặc điều khiển phụ trợ.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Chi tiết giá trị
Phương pháp hiển thịLED 7 đoạn, 4 chữ số (Siêu sáng)
Phương thức điều khiểnPID, P, PI, PD, ON/OFF
Tín hiệu đầu vào (Input)Thermocouple: K, J, E, T, B, R, S, N, C, G, L, U, PLII; RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω; Analog: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA
Chu kỳ lấy mẫu (Sampling Cycle)50ms
Ngõ ra điều khiển 1Dòng điện (DC0 / 4-20mA) hoặc SSR (11VDC) [ON / OFF]
Ngõ ra điều khiển 2Relay (250VAC ~ 3A)
Nguồn cấp điện24VAC ~ 50/60Hz, 24-48VDC
Tiêu chuẩn bảo vệIP65 (Mặt trước)
Độ chính xác hiển thị±0.3% F.S hoặc ±1 chữ số
Kích thước mặt48 x 48 mm
Dải nhiệt độ-80...200ºC
Chức năngError display

Nguồn tham khảo: Autonics Official

Lợi ích khi sử dụng Autonics TK4W-B2CR

  • Độ chính xác tuyệt đối: Loại bỏ sai số nhiệt, bảo vệ sản phẩm khỏi hư hỏng do sốc nhiệt.
  • Tiết kiệm chi phí: Đầu vào vạn năng cho phép dùng chung một thiết bị cho nhiều loại cảm biến khác nhau.
  • Vận hành tin cậy: Chuẩn IP65 giúp thiết bị hoạt động ổn định trong môi trường công nghiệp nhiều bụi bẩn.
  • Lắp đặt dễ dàng: Kích thước 48x48mm chuẩn quốc tế, dễ dàng thay thế và nâng cấp cho mọi tủ điện.

Hướng dẫn sử dụng cơ bản (How to)

  1. Lắp đặt: Gắn thiết bị vào mặt tủ điện với kích thước khoét 48x48mm.
  2. Đấu nối: Kết nối nguồn cấp 24-48VDC và đấu nối cảm biến (TC hoặc RTD) vào đầu vào tương ứng.
  3. Cấu hình Input: Truy cập menu cài đặt để chọn loại cảm biến đang sử dụng (Ví dụ: Pt100 hoặc Type K).
  4. Cài đặt giá trị (SV): Sử dụng phím điều hướng để thiết lập nhiệt độ mong muốn.
  5. Chạy Auto-Tuning: Kích hoạt chức năng AT để thiết bị tự động tính toán thông số PID phù hợp với hệ thống.
  6. Theo dõi: Quan sát giá trị hiện tại (PV) trên màn hình LED để đảm bảo hệ thống vận hành ổn định.

Sản phẩm sử dụng chung (isRelatedTo)

  • Bộ chuyển đổi truyền thông: SCM-WF48 (Giúp kết nối thiết bị với hệ thống giám sát từ xa).
  • Cảm biến nhiệt độ: Can nhiệt Type K, J hoặc RTD Pt100.
  • Thiết bị chấp hành: SSR (Solid State Relay) hoặc Contactor.

Ứng dụng thực tế (Application)

  • Máy ép nhựa: Kiểm soát nhiệt độ các vùng gia nhiệt của trục vít.
  • Lò sấy công nghiệp: Duy trì nhiệt độ sấy chính xác cho thực phẩm, linh kiện điện tử.
  • Hệ thống HVAC: Điều khiển nhiệt độ trong các phòng sạch, phòng thí nghiệm.
  • Ngành hóa chất: Kiểm soát nhiệt độ phản ứng trong các bồn khuấy.

Câu hỏi thường gặp (FAQ)

1. Autonics TK4W-B2CR khác gì với các dòng đồng hồ nhiệt thông thường?
TK4W-B2CR tích hợp thuật toán PID Auto-Tuning giúp triệt tiêu vọt lố, trong khi các dòng thông thường (ON/OFF) thường gây dao động nhiệt lớn.

2. Thiết bị này có hỗ trợ cảm biến Pt100 không?
Có, sản phẩm hỗ trợ đầu vào vạn năng, bao gồm cả RTD Pt100 và nhiều loại Thermocouple khác.

3. Ngõ ra SSR và Relay được dùng như thế nào?
Ngõ SSR dùng để điều khiển nhiệt độ chính xác (đóng cắt nhanh), ngõ Relay thường dùng để cảnh báo quá nhiệt hoặc điều khiển quạt làm mát.

4. Nguồn cấp của TK4W-B2CR là bao nhiêu?
Thiết bị hoạt động với dải nguồn rộng từ 24VAC hoặc 24-48VDC.

5. Chuẩn IP65 có ý nghĩa gì cho sản phẩm này?
IP65 giúp mặt trước thiết bị chống bụi hoàn toàn và chống tia nước, phù hợp cho môi trường nhà xưởng.

6. Làm sao để biết thiết bị đang gặp lỗi cảm biến?
Thiết bị có chức năng "Error display", sẽ hiển thị mã lỗi trên màn hình LED khi cảm biến bị đứt hoặc ngắn mạch.

7. Tôi có thể kết nối TK4W-B2CR với máy tính không?
Có, bạn cần sử dụng thêm bộ chuyển đổi truyền thông SCM-WF48 để thực hiện việc này.

8. Thời gian lấy mẫu của thiết bị là bao lâu?
Chu kỳ lấy mẫu là 50ms, đảm bảo phản ứng nhanh với sự thay đổi nhiệt độ.

9. Sản phẩm này có dễ cài đặt không?
Rất dễ, với menu tiếng Anh trực quan và tính năng Auto-Tuning tự động hóa việc cấu hình PID.

10. Mua Autonics TK4W-B2CR chính hãng ở đâu?
Quý khách nên mua tại AUT VN để đảm bảo hàng chính hãng, đầy đủ CO/CQ và hỗ trợ kỹ thuật tốt nhất.
