Đồng hồ TK4W-B2RN này có thể dùng trực tiếp nguồn 220VAC không?

Không. Model TK4W-B2RN được thiết kế cho nguồn 24VAC hoặc 24-48VDC. Nếu bạn cấp nguồn 220VAC, thiết bị sẽ bị cháy ngay lập tức.

Tôi muốn điều khiển SSR thì có dùng model này được không?

Model B2RN có ngõ ra là Relay. Để điều khiển SSR, bạn cần dùng một rơ le trung gian để kích hoạt hoặc chọn model có ngõ ra Voltage output.

Chức năng Auto-tuning (AT) là gì?

Auto-tuning là tính năng tự động dò tìm thông số P, I, D tối ưu cho hệ thống, giúp ổn định nhiệt độ nhanh nhất mà không cần tính toán thủ công.

Thiết bị có hỗ trợ cảm biến Pt100 không?

Có, TK4W-B2RN hỗ trợ đầy đủ các loại RTD bao gồm Pt100, Cu100 và JPt100.

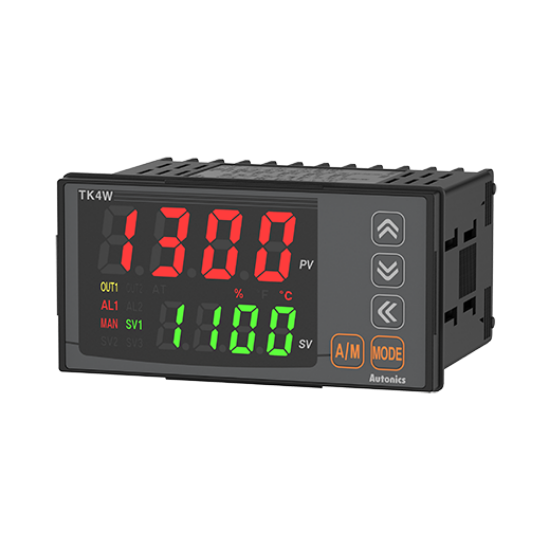

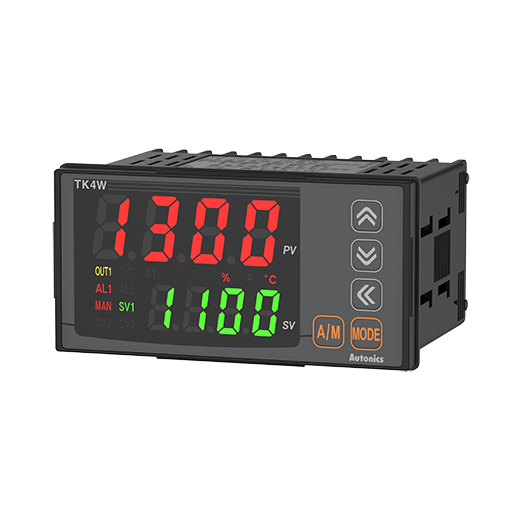

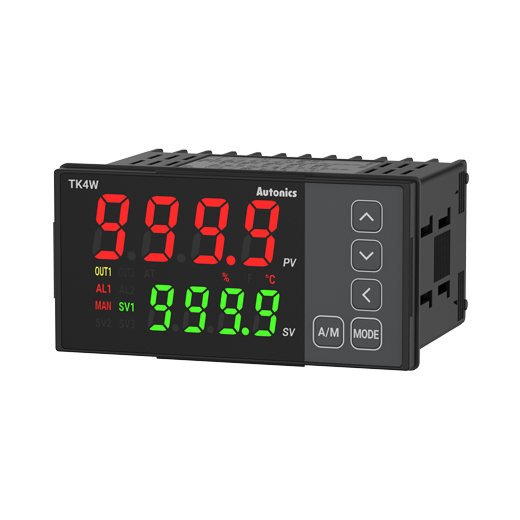

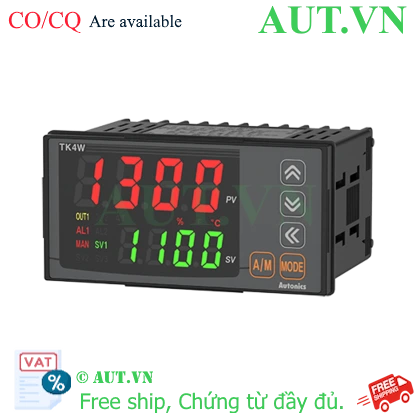

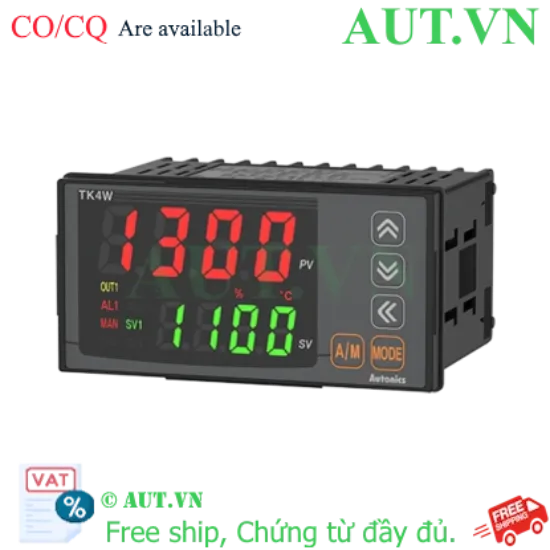

Đồng hồ nhiệt Autonics TK4W-B2RN - Điều khiển PID chính xác, Ngõ ra Relay, Nguồn 24VAC/VDC | AUT VN

Điều khiển PID cao cấp: Thuật toán PID chính xác giúp ổn định nhiệt độ tuyệt đối, loại bỏ sai số.
Ngõ ra Relay: Tải tối đa 250VAC ~ 3A, linh hoạt cho nhiều hệ thống điều khiển.
Nguồn cấp đa năng: Hỗ trợ 24VAC (50/60Hz) và 24-48VDC, an toàn và phổ biến trong tủ điện công nghiệp.
Đầu vào đa dạng: Tương thích mọi loại Thermocouple, RTD và tín hiệu Analog (4-20mA, 0-10V).
Tiêu chuẩn bảo vệ: IP65 mặt trước, chống bụi và nước, bền bỉ trong môi trường sản xuất.

nhà chế tạo: Autonics

SKU: TK4W-B2RN

Tải xuống mẫu

Giá cũ: 2.575.050 ₫

Giá bán: 2.060.040 ₫

Số lượng:

Giới thiệu Bộ điều khiển nhiệt độ Autonics TK4W-B2RN chính hãng

Trong môi trường sản xuất công nghiệp hiện đại, việc duy trì nhiệt độ ổn định là yếu tố sống còn để đảm bảo chất lượng sản phẩm và tuổi thọ máy móc. Đồng hồ nhiệt Autonics TK4W-B2RN không chỉ là một thiết bị hiển thị, mà là một giải pháp điều khiển nhiệt độ thông minh từ thương hiệu Autonics. Với khả năng xử lý mạnh mẽ thông qua thuật toán PID, TK4W-B2RN giúp loại bỏ hiện tượng vọt lố (overshoot) và duy trì giá trị cài đặt một cách chính xác nhất, đáp ứng những tiêu chuẩn khắt khe nhất của ngành tự động hóa.

Điểm nổi bật của Autonics TK4W-B2RN

Thuật toán PID tiên tiến: Tự động tối ưu hóa thông số điều khiển, giúp hệ thống đạt đến nhiệt độ mong muốn nhanh nhất và ổn định nhất.
Khả năng tương thích toàn diện: Dễ dàng kết nối với hầu hết các loại cảm biến nhiệt độ phổ biến như K, J, Pt100, Cu100 hoặc các bộ truyền tín hiệu Analog.
Độ bền công nghiệp: Thiết kế chắc chắn với mặt trước đạt chuẩn IP65, chống xâm nhập của bụi bẩn và tia nước, lý tưởng cho các nhà máy hóa chất, thực phẩm.
Giao diện trực quan: Màn hình LED 7 đoạn 4 chữ số siêu sáng, cho phép theo dõi giá trị thực tế (PV) và giá trị cài đặt (SV) từ xa một cách dễ dàng.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật	Chi tiết chi tiết
Phương pháp hiển thị	LED 7 đoạn, 4 chữ số
Phương thức điều khiển	ON/OFF, P, PI, PD, PID
Loại ngõ vào (Input)	- Thermocouple: K, J, E, T, B, R, S, N, C, G, L, U... - RTD: DPt100, DPt50, JPt100, Cu100, Cu50, Nikel 120Ω - Analog: 0-100mV, 0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA
Chu kỳ lấy mẫu (Sampling Cycle)	50ms
Ngõ ra điều khiển 1 (Control Output)	Relay (250VAC ~ 3A)
Nguồn cấp (Power Supply)	24VAC ~ 50/60Hz, 24-48VDC
Cấu trúc bảo vệ	IP65 (Mặt trước)
Kích thước lắp đặt	48 x 48 mm
Trọng lượng	Khoảng 141g

Nguồn tham khảo: Autonics Global Official Site

Lợi ích khi đầu tư Autonics TK4W-B2RN cho doanh nghiệp

Nâng cao chất lượng sản phẩm: Việc kiểm soát nhiệt chính xác giúp giảm thiểu tỷ lệ phế phẩm do sốc nhiệt hoặc thiếu nhiệt.
Tiết kiệm năng lượng: Chế độ PID thông minh giúp thiết bị chỉ tiêu thụ năng lượng vừa đủ để duy trì nhiệt độ, tránh lãng phí điện năng.
Giảm chi phí vận hành: Độ bền cao, ít hỏng hóc và dễ dàng thay thế, bảo trì giúp doanh nghiệp tối ưu hóa chi phí vận hành dài hạn.
Lắp đặt nhanh chóng: Kích thước chuẩn 48x48mm giúp dễ dàng tích hợp vào mọi loại tủ điện điều khiển hiện có.

Hướng dẫn lắp đặt và vận hành (How-to)

Bước 1: Lắp đặt vật lý: Cắt khoét mặt tủ điện theo kích thước 48x48mm, gắn thiết bị và cố định bằng ngàm kẹp đi kèm.
Bước 2: Đấu nối điện: Kết nối nguồn 24VAC hoặc 24-48VDC vào đúng chân nguồn. Kết nối cảm biến (Thermocouple/RTD) vào ngõ vào theo sơ đồ chân của hãng.
Bước 3: Cấu hình ngõ vào: Truy cập menu cài đặt (Parameter Group) để chọn loại cảm biến tương ứng (ví dụ: chọn Type K nếu dùng can nhiệt K).
Bước 4: Thiết lập giá trị đặt (SV): Nhấn phím mũi tên để cài đặt nhiệt độ mong muốn mà bạn muốn hệ thống đạt tới.
Bước 5: Kích hoạt Auto-tuning (AT): Bật chế độ Auto-tuning để đồng hồ tự động tính toán các thông số P, I, D phù hợp với đặc tính nhiệt của lò/máy.
Bước 6: Kiểm tra và vận hành: Theo dõi giá trị PV (Present Value) cho đến khi ổn định tại giá trị SV đã cài đặt.

Sản phẩm thường sử dụng cùng TK4W-B2RN

Cảm biến nhiệt độ Autonics: Các dòng can nhiệt (Thermocouple) hoặc RTD Pt100 chính hãng để đảm bảo độ chính xác cao nhất.
Rơ le trung gian (Intermediate Relay): Sử dụng khi cần điều khiển tải công suất lớn vượt quá 3A của ngõ ra Relay.
Khởi động từ (Contactor): Kết hợp với rơ le trung gian để đóng ngắt nguồn nhiệt công suất lớn.
Bộ chuyển đổi tín hiệu: Dùng khi cần chuyển đổi tín hiệu cảm biến sang 4-20mA trước khi đưa vào đồng hồ.

Ứng dụng thực tế của sản phẩm

Công nghiệp nhựa: Điều khiển nhiệt độ thanh nhiệt máy ép nhựa, máy đùn nhựa, khuôn đúc nhựa.
Công nghiệp thực phẩm: Kiểm soát nhiệt độ lò sấy bánh, tủ ấp trứng, máy tiệt trùng, nồi nấu thực phẩm công nghiệp.
Công nghiệp hóa chất: Điều khiển nhiệt độ các bồn phản ứng, hệ thống chưng cất, bình gia nhiệt.
Ngành dệt may: Máy sấy vải, máy ép nhiệt, hệ thống nhuộm vải.

Câu hỏi thường gặp (FAQ)

1. Đồng hồ TK4W-B2RN này có thể dùng trực tiếp nguồn 220VAC không?: Không. Model TK4W-B2RN được thiết kế cho nguồn 24VAC hoặc 24-48VDC. Nếu bạn cấp nguồn 220VAC, thiết bị sẽ bị cháy ngay lập tức. Vui lòng kiểm tra kỹ mã sản phẩm trước khi đấu nối.
2. Tôi muốn điều khiển SSR (Solid State Relay) thì có dùng model này được không?: Model B2RN có ngõ ra là Relay (tiếp điểm khô). Để điều khiển SSR, bạn cần dùng một rơ le trung gian để kích hoạt hoặc chọn model của Autonics có ngõ ra là điện áp (Voltage output) chuyên dụng cho SSR.
3. Làm sao để biết thiết bị đang chạy chế độ PID hay ON/OFF?: Bạn có thể kiểm tra trong menu cài đặt mục "Control Method". Chế độ PID sẽ giúp nhiệt độ ổn định hơn, trong khi ON/OFF thường gây ra hiện tượng dao động nhiệt xung quanh điểm cài đặt.
4. Chức năng Auto-tuning (AT) là gì và khi nào cần dùng?: Auto-tuning là tính năng tự động dò tìm thông số P, I, D tối ưu cho hệ thống. Bạn nên dùng AT khi lần đầu lắp đặt hoặc khi thay đổi công suất nguồn nhiệt, thay đổi kích thước lò sấy.
5. Thiết bị có hỗ trợ cảm biến Pt100 không?: Có, TK4W-B2RN hỗ trợ đầy đủ các loại RTD bao gồm Pt100, Cu100 và JPt100. Bạn chỉ cần vào cài đặt ngõ vào để chọn đúng loại cảm biến.
6. Tại sao màn hình hiển thị giá trị PV quá cao hoặc báo lỗi?: Điều này thường xảy ra do hở mạch cảm biến (đứt dây) hoặc đấu sai cực cảm biến. Hãy kiểm tra lại đường dây dẫn từ cảm biến về đồng hồ.
7. Mua hàng tại AUT VN có được đảm bảo chính hãng không?: AUT VN cam kết cung cấp sản phẩm Autonics chính hãng 100%, có đầy đủ giấy tờ CO/CQ và chính sách bảo hành theo tiêu chuẩn nhà sản xuất.
8. Thời gian bảo hành của sản phẩm là bao lâu?: Sản phẩm được bảo hành chính hãng trong vòng 12 tháng kể từ ngày mua, áp dụng cho lỗi do nhà sản xuất.
9. Tôi có thể cài đặt ngưỡng báo động (Alarm) cho thiết bị này không?: Có, TK4W-B2RN hỗ trợ cài đặt ngưỡng báo động để cảnh báo khi nhiệt độ vượt quá hoặc thấp hơn mức cho phép thông qua ngõ ra phụ.
10. AUT VN có hỗ trợ hướng dẫn cài đặt từ xa không?: Có, đội ngũ kỹ thuật của AUT VN sẵn sàng hỗ trợ khách hàng cài đặt qua Zalo/Phone hoặc trực tiếp tại công trình để đảm bảo thiết bị vận hành đúng yêu cầu.
