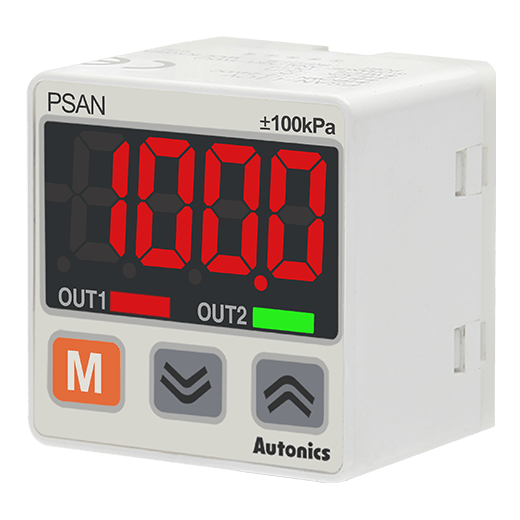

Cảm biến áp suất Autonics PSAN-C01CPA-R1/8 - Ngõ ra 4-20mA & PNP, Dải đo -101.3 đến 100kPa

Dải đo hỗn hợp: -101.3 đến 100.0 kPa (đo được cả áp suất chân không và áp suất dương).
Ngõ ra kép (Dual Output): Tích hợp tín hiệu Analog 4-20mA và Digital PNP, tối ưu cho PLC/SCADA.
Độ chính xác cực cao: Sai số lặp lại chỉ ±0.2% F.S, đảm bảo tính ổn định tuyệt đối.
Kết nối chuẩn công nghiệp: Cổng ren R1/8 bằng đồng mạ niken chống ăn mòn, độ bền vượt trội.
Hiển thị trực quan: Màn hình LED sắc nét, hỗ trợ chuyển đổi nhanh nhiều đơn vị (kPa, bar, psi...).

nhà chế tạo: Autonics

SKU: PSAN-C01CPA-R1/8

Tải xuống mẫu

Giá cũ: 1.986.000 ₫

Giá bán: 1.588.800 ₫

Số lượng:

Giới thiệu Cảm biến áp suất Autonics PSAN-C01CPA-R1/8

Cảm biến áp suất Autonics PSAN-C01CPA-R1/8 là thiết bị đo lường công nghiệp cao cấp thuộc dòng PSAN Series danh tiếng. Sản phẩm được thiết kế chuyên dụng để kiểm soát áp suất trong các hệ thống tự động hóa đòi hỏi khắt khe về độ chính xác. Điểm ưu việt nhất của model này chính là khả năng đo áp suất hỗn hợp (Compound Pressure), cho phép giám sát đồng thời cả dải áp suất chân không và áp suất dương trong phạm vi từ -101.3 đến 100 kPa.

Với sự kết hợp hoàn hảo giữa ngõ ra Analog 4-20mA (truyền tín hiệu xa, chống nhiễu điện từ) và ngõ ra Digital PNP (kích hoạt cảnh báo tức thì), PSAN-C01CPA-R1/8 là giải pháp đo lường thông minh, dễ dàng tích hợp vào các hệ thống điều khiển PLC/SCADA phức tạp. Tại AUT VN, chúng tôi cam kết cung cấp dòng cảm biến Autonics chính hãng, giúp doanh nghiệp tối ưu hóa quy trình sản xuất và đảm bảo an toàn hệ thống.

Điểm nổi bật của sản phẩm

Khả năng đo kép linh hoạt: Đáp ứng hoàn hảo cho các ứng dụng cần kiểm soát cả áp suất hút (chân không) và áp suất đẩy trong cùng một thiết bị.
Tín hiệu đầu ra đa năng: Cho phép vừa giám sát giá trị áp suất thực tế qua dòng 4-20mA, vừa thiết lập ngưỡng cảnh báo an toàn qua ngõ ra PNP.
Độ bền vật liệu vượt trội: Cổng áp suất làm từ đồng mạ niken (Nickel Plated Brass) giúp chống oxy hóa và chịu được môi trường làm việc khắc nghiệt.
Công nghệ hiển thị thông minh: Màn hình kỹ thuật số cực rõ nét, cho phép người vận hành đổi đơn vị đo nhanh chóng mà không cần can thiệp phần mềm.
Phản ứng siêu tốc: Thời gian đáp ứng có thể tùy chỉnh cực thấp (từ 2.5ms), giúp phát hiện ngay lập tức các biến động áp suất bất thường.

Bảng thông số kỹ thuật chi tiết

Thông số kỹ thuật Autonics PSAN-C01CPA-R1/8
Môi chất ứng dụng	Khí nén, khí ga (không ăn mòn)
Dải áp suất định mức	-101.3 đến 100.0 kPa (Áp suất tương đối)
Kiểu cổng kết nối	Ren R1/8
Ngõ ra Analog	Dòng điện 4-20mA (2 dây)
Ngõ ra điều khiển	PNP (Mạch thu hở - Open Collector)
Nguồn cấp định mức	12-24VDC (±10%)
Đơn vị hiển thị	kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O
Thời gian đáp ứng	Tùy chọn: 2.5ms, 5ms, 100ms, 500ms, 1000ms
Cấp bảo vệ	IP40
Chất liệu vỏ & cổng	Polycarbonate / Đồng mạ niken
Nhiệt độ vận hành	-10 đến 50℃

Nguồn tham khảo: Autonics Global

Lợi ích khi sử dụng sản phẩm

Bảo vệ hệ thống toàn diện: Ngăn ngừa các rủi ro cháy nổ hoặc hư hỏng máy móc nhờ tính năng cảnh báo ngưỡng áp suất tức thời qua ngõ ra PNP.
Độ tin cậy dữ liệu tuyệt đối: Tín hiệu 4-20mA giúp loại bỏ hoàn toàn nhiễu điện từ trong môi trường nhà máy, đảm bảo dữ liệu truyền về PLC luôn chính xác nhất.
Tối ưu hóa chi phí vận hành: Thiết kế Plug-and-Play giúp lắp đặt nhanh chóng, giảm thiểu thời gian dừng máy (downtime) và chi phí bảo trì.
Linh hoạt trong ứng dụng: Một thiết bị duy nhất có thể thay thế cho cả cảm biến chân không và cảm biến áp suất dương, giúp tiết kiệm không gian tủ điện.

Hướng dẫn lắp đặt và sử dụng (How-to)

Bước 1: Chuẩn bị nguồn điện: Kiểm tra và cấp nguồn DC 12-24V cho thiết bị. Đảm bảo đấu nối đúng cực âm (-) và cực dương (+) theo sơ đồ để tránh hỏng mạch điện.
Bước 2: Lắp đặt cơ khí: Quấn băng tan (cao su non) quanh ren R1/8 và vặn chặt cảm biến vào đường ống khí nén để đảm bảo độ kín khít tuyệt đối.
Bước 3: Đấu nối tín hiệu: Kết nối dây tín hiệu 4-20mA vào cổng Analog Input của PLC và dây ngõ ra PNP vào cổng Digital Input để nhận tín hiệu cảnh báo.
Bước 4: Cấu hình thông số: Sử dụng các nút chức năng trên thân cảm biến để thiết lập đơn vị đo và cài đặt giá trị ngưỡng (Set point) cho ngõ ra PNP.
Bước 5: Kiểm tra và vận hành: Cấp áp suất thực tế vào hệ thống và đối chiếu giá trị trên màn hình LED với thiết bị đo chuẩn để xác nhận độ chính xác.

Sản phẩm sử dụng chung

Để tối ưu hóa hiệu suất hệ thống khí nén, PSAN-C01CPA-R1/8 nên được kết hợp cùng: Van điện từ Autonics, Bộ lọc khí nén (Air Filter), Máy nén khí công nghiệp và các loại Ống dẫn khí PU tiêu chuẩn.

Ứng dụng thực tế

Máy đóng gói thực phẩm: Kiểm soát áp suất hút chân không để đảm bảo chất lượng bao bì và thời hạn bảo quản.
Sản xuất linh kiện điện tử: Ứng dụng trong các hệ thống hút/nhả linh kiện siêu nhỏ bằng tay máy robot.
Công nghiệp hóa chất & khí ga: Giám sát áp suất các dòng khí không ăn mòn một cách ổn định.
Hệ thống phòng sạch (Cleanroom): Kiểm soát chênh lệch áp suất để duy trì môi trường vô trùng tiêu chuẩn.

Câu hỏi thường gặp (FAQ)

Q1: Cảm biến này có đo được chất lỏng (nước, dầu) không?
A: Không. Sản phẩm này chỉ dành riêng cho khí nén và các loại khí không ăn mòn. Sử dụng cho chất lỏng sẽ làm hỏng màng cảm biến ngay lập tức.

Q2: Tại sao nên chọn ngõ ra 4-20mA thay vì 0-10V?
A: Ngõ ra 4-20mA có khả năng chống nhiễu cực tốt và không bị sụt áp khi truyền tín hiệu đi xa, rất phù hợp cho các nhà máy có diện tích lớn.

Q3: Sản phẩm có khả năng chống nước không?
A: Thiết bị đạt chuẩn IP40, chuyên dùng để chống bụi và vật thể rắn. Để đảm bảo độ bền, bạn nên lắp đặt trong tủ điện hoặc nơi có mái che tránh ẩm ướt trực tiếp.

Q4: Tôi có thể tự thay đổi đơn vị từ kPa sang Bar không?
A: Có, bạn hoàn toàn có thể thay đổi đơn vị đo ngay trên thiết bị thông qua các nút bấm cài đặt.

Q5: Cổng ren R1/8 có khó lắp đặt không?
A: R1/8 là chuẩn ren cực kỳ phổ biến trong ngành khí nén, bạn có thể dễ dàng tìm mua các phụ kiện nối ren này ở bất cứ đâu.

Q6: Thiết bị có đo được áp suất chân không tuyệt đối không?
A: Có, dải đo bắt đầu từ -101.3 kPa cho phép thiết bị đo chính xác từ mức chân không tuyệt đối lên đến áp suất dương 100 kPa.

Q7: Thời gian đáp ứng 2.5ms mang lại lợi ích gì?
A: Nó giúp hệ thống phản ứng gần như tức thời với các sự cố thay đổi áp suất đột ngột, cực kỳ quan trọng trong các dây chuyền tốc độ cao.

Q8: Ngõ ra PNP có thể cài đặt được bao nhiêu ngưỡng cảnh báo?
A: Bạn có thể cài đặt 01 ngưỡng (Set point) để kích hoạt tín hiệu cảnh báo khi áp suất vượt quá hoặc thấp hơn mức bạn đã định sẵn.

Q9: Độ chính xác ±0.2% F.S có thực sự đáng tin không?
A: Đây là độ chính xác rất cao trong phân khúc công nghiệp, đảm bảo dữ liệu đo lường luôn ổn định và nhất quán.

Q10: Mua hàng tại AUT VN có đảm bảo chính hãng không?
A: Chắc chắn. AUT VN cung cấp sản phẩm Autonics chính hãng, đầy đủ chứng nhận CO/CQ và được bảo hành theo tiêu chuẩn nhà sản xuất.
